La construction d'une maison neuve sur un terre-plein implique de couler la dalle directement sur le sol, une approche qui présente des avantages économiques et thermiques grâce à l'inertie naturelle du sol. Cependant, l'intégration des réseaux d'assainissement sous cette dalle nécessite une planification méticuleuse pour assurer la fonctionnalité et la durabilité de l'ensemble. Cet article explore les considérations techniques et réglementaires relatives à l'assainissement dans le contexte d'une dalle sur terre-plein, en détaillant les méthodes d'installation des canalisations, les matériaux appropriés et les règles à suivre pour éviter les problèmes futurs.
Comprendre le Terre-Plein et ses Implications pour l'Assainissement

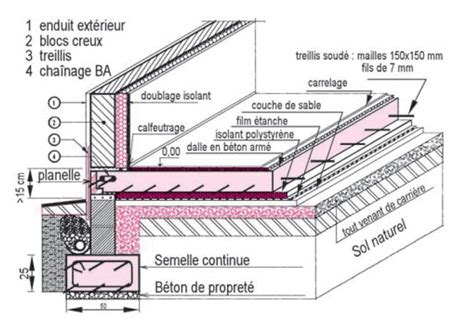

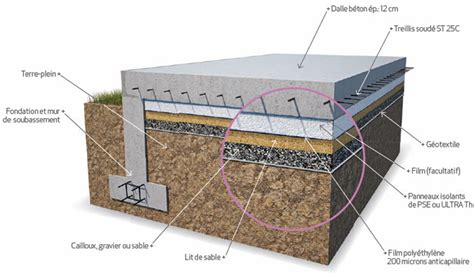

Le terme "terre-plein" désigne une dalle de béton coulée directement sur le sol naturel, après que celui-ci ait été nivelé et compacté. Cette technique se distingue du vide sanitaire, qui aménage un espace ventilé entre le sol et le premier plancher. Le choix entre un dallage sur terre-plein et un plancher sur vide sanitaire dépend de divers facteurs, notamment la nature du sol, les contraintes topographiques et le budget. Une étude de sol approfondie (étude géotechnique G2) est essentielle pour déterminer l'aptitude du terrain à supporter la construction et les conditions de fondation les plus adéquates.
Dans le cas d'un terre-plein, la dalle repose directement sur le sol, ce qui permet de bénéficier de l'inertie thermique naturelle du terrain. Le sol emmagasine la fraîcheur en hiver pour la restituer en été, et inversement, contribuant ainsi à un confort thermique accru. Cependant, cette proximité avec le sol impose des précautions particulières concernant l'humidité et l'intégration des réseaux. Une barrière isolante contre les remontées d'humidité est généralement installée, et la dalle elle-même peut être désolidarisée de la structure par un joint isolant pour traiter les ponts thermiques.
L'assainissement, qui comprend l'évacuation des eaux usées et pluviales, ainsi que la ventilation des réseaux, est une composante cruciale de la construction sur terre-plein. Les canalisations doivent être positionnées de manière stratégique pour garantir un écoulement gravitaire optimal et permettre d'éventuelles interventions futures.
Installation des Canalisations d'Assainissement dans un Terre-Plein
La pose des réseaux d'assainissement avant la réalisation de la dalle est une étape fondamentale. Les canalisations principales, souvent en diamètre 100 mm, doivent être acheminées sous la dalle. La manière dont ces tuyaux sont installés et protégés dépend de leur nature et des matériaux de la dalle.
Il est primordial que les canalisations d'assainissement soient disposées sur un lit de pose approprié. Ce lit, composé d'éléments fins et homogènes tels que de la terre épierrée ou du sable, doit être damé de manière à assurer un support uniforme sur toute la longueur des tuyauteries. Cette préparation du fond de fouille est cruciale pour éviter les contraintes localisées sur les canalisations, qui pourraient entraîner des fissures ou des ruptures.
Le remblayage de la fouille suit des règles précises. La première couche, jusqu'à 0,20 m au-dessus de la tuyauterie, doit être constituée d'éléments fins et homogènes, damés soigneusement. Au-delà de cette hauteur, le remblayage peut être effectué en tout-venant, par couches successives et damées. Cette méthode progressive assure la stabilité du remblai et protège les canalisations contre les charges extérieures lors des phases ultérieures de construction.
Matériaux et Techniques d'Assemblage des Canalisations
Le choix des matériaux pour les canalisations d'assainissement est également important. Pour les tuyaux d'eau froide, ils peuvent être placés dans ou sous le dallage sans nécessiter de fourreau spécifique, à condition qu'ils reposent sur un lit de pose adéquat. En revanche, les canalisations d'eau chaude ne peuvent être qu'incorporées dans la structure. Ces règles d'incorporation sont indépendantes du type de fluide, qu'il s'agisse d'eau ou de gaz.
Il est spécifiquement stipulé que l'enrobage des tuyaux dans le mortier de pose des carrelages scellés n'est pas autorisé. Ce type d'intégration présente un risque élevé d'endommager la canalisation lors d'une intervention ultérieure sur le carrelage. Le tuyau doit être inclus dans un ravoirage adapté, une couche de mortier ou de sable stabilisé qui assure sa protection et permet d'atteindre le niveau souhaité pour la pose des revêtements.
Lorsque les tuyaux sont rendus inaccessibles, par exemple dans l'épaisseur d'une dalle, d'une chape ou d'un ravoirage, les modes d'assemblage autorisés sont strictement définis par les normes. Pour les matériaux métalliques, la soudure est la seule méthode acceptée. Pour les matériaux plastiques, le collage est privilégié. Les raccords mécaniques, qui permettent un démontage, doivent impérativement rester accessibles, à l'exception notable du siphon de sol des douches à l'italienne, une spécificité réglementée par la norme NF DTU 60.1.
Plomberie 01 : Quelle est la structure d'une installation sanitaire ?
Gestion des Petits Diamètres et des Raccords
Au-delà des canalisations principales de 100 mm, il est nécessaire d'anticiper le passage des tuyaux de plus petits diamètres destinés à l'évacuation des eaux provenant des douches, éviers, lavabos, machines à laver, etc. Ces tuyaux secondaires doivent également être intégrés dans la conception de la dalle.
Une approche consiste à poser les "attentes" en 100 mm pour les évacuations principales, puis à faire passer les tuyaux de plus petits diamètres dans le remblai, en créant de petites tranchées de 5 cm de profondeur. Cette méthode permet d'éviter d'accrocher les tuyaux au treillis de ferraillage, simplifiant ainsi le processus de construction.
La question de l'incorporation des réductions et des raccords dans l'épaisseur de la dalle, de la chape, de l'isolant sous-chape ou directement dans le sol est cruciale. Il est généralement recommandé d'éviter au maximum les raccords dans des endroits qui deviendront inaccessibles après la coulée de la dalle. Si cela est inévitable, les méthodes d'assemblage autorisées (soudure, collage) doivent être rigoureusement respectées.
Raccordements et Traversées Verticales
Les traversées verticales de dallages ou de planchers sont autorisées, mais elles nécessitent l'utilisation de fourreaux. Ces fourreaux, qui protègent les tuyaux et permettent leur remplacement potentiel, doivent être mis en œuvre avant l'exécution de la chape ou de la dalle flottante.
Il est important de noter que les règles d'incorporation des canalisations dans les isolants sont strictes. Les sous-couches isolantes ne doivent en aucun cas être découpées pour y intégrer des fourreaux ou des canalisations. Si des tuyaux, fourreaux ou conduits passent sur le support avant la pose de l'isolant, il est nécessaire de mettre en œuvre un ravoirage. Ce ravoirage, réalisé en sable stabilisé ou en mortier maigre, doit avoir une épaisseur suffisante pour que la génératrice supérieure de la canalisation la plus grande tangente son nu.
De plus, les canalisations, fourreaux ou conduits ne doivent pas se croiser sur le support et sous la sous-couche isolante. Cette disposition vise à prévenir les contraintes mécaniques mutuelles et à faciliter les éventuelles interventions.
La Question de la Chape et des Revêtements
Les normes DTU 26.2 et 52.10 fournissent des directives précises concernant la mise en œuvre des chapes et des carrelages, y compris la pose de sous-couches isolantes. Ces normes abordent également les joints et les films nécessaires pour assurer l'étanchéité et la désolidarisation.
Il est important de distinguer une dalle d'un dallage. Une chape ou une dalle non structurelle est mise en œuvre sur un support comme un dallage ou un plancher, et elle n'est pas porteuse. L'épaisseur minimale de la chape dépend de l'utilisation du local et du niveau de sollicitation. Pour les faibles sollicitations (usage piétonnier), l'épaisseur minimale est de 3 cm pour une chape adhérente et de 5 cm pour une chape désolidarisée. Pour les chapes flottantes, l'épaisseur minimale est de 5 cm avec un isolant de classe SC1 et de 6 cm avec un isolant de classe SC2.

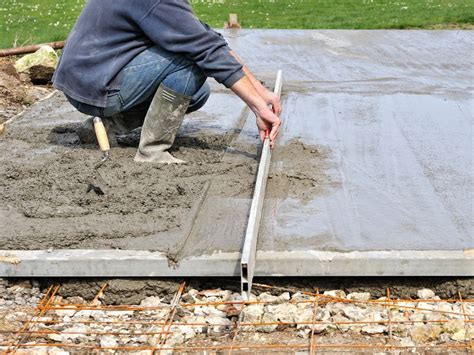

Dans le contexte d'une rénovation, comme celle d'une grange, où les murs peuvent être "souples" et respirer, l'utilisation d'une dalle en béton de ciment avec treillis est souvent déconseillée. Une dalle en béton de chaux, qui réagit de manière similaire aux mouvements des murs, est préférée pour éviter les problèmes d'humidité remontant dans les murs et les contraintes mécaniques. L'humidité résiduelle dans les murs anciens peut être une préoccupation majeure, et le choix des matériaux de la dalle et de la chape doit en tenir compte.
Recommandations Générales et Bonnes Pratiques
Pour assurer un assainissement performant dans une dalle sur terre-plein, plusieurs recommandations générales s'imposent :
- Planification Anticipée : Intégrez la conception des réseaux d'assainissement dès les premières étapes de la planification de la dalle.
- Lit de Pose Approprié : Utilisez des matériaux fins et homogènes (sable, terre épierrée) pour le lit de pose des canalisations, et assurez un bon damage.
- Remblayage Progressif : Respectez les couches de remblaiage spécifiées pour protéger les canalisations.
- Modes d'Assemblage Adéquats : Privilégiez la soudure pour les métaux et le collage pour les plastiques pour les assemblages inaccessibles.
- Raccordements Accessibles : Assurez-vous que les raccords mécaniques restent accessibles pour d'éventuelles interventions.
- Ravoirage Indispensable : Si des canalisations passent sur le support avant l'isolant, un ravoirage est nécessaire.
- Respect des Normes : Suivez scrupuleusement les prescriptions des Documents Techniques Unifiés (DTU) pertinents, notamment le DTU 60.1 pour la plomberie et le DTU 26.2 pour les chapes.
- Choix des Matériaux Adaptés : Pour les constructions anciennes ou les zones sujettes à l'humidité, envisagez des solutions à base de chaux pour la dalle et la chape.
- Étanchéité et Désolidarisation : Utilisez des films de désolidarisation et des joints appropriés pour prévenir les remontées d'humidité et les fissurations.
En suivant ces directives, il est possible de réaliser un système d'assainissement intégré dans une dalle sur terre-plein qui soit à la fois fonctionnel, durable et conforme aux exigences réglementaires, garantissant ainsi le confort et la sécurité de l'habitation.
