La construction d'un télescope est une entreprise fascinante qui allie ingénierie mécanique, optique de précision et une profonde compréhension des lois de la physique. Qu'il s'agisse d'un instrument amateur méticuleusement assemblé dans un atelier ou d'un grand observatoire professionnel, les principes fondamentaux de l'assemblage optique demeurent les mêmes. Cet article explore les différentes facettes de la construction d'un télescope, depuis le choix des composants optiques jusqu'à l'assemblage mécanique complexe, en passant par les défis de la précision et de la performance.
Le collecteur de photons : le cœur du télescope

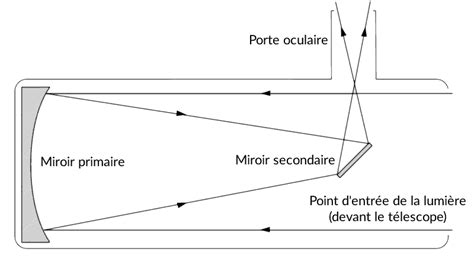

Le rôle premier d'un télescope est de collecter la lumière provenant d'objets célestes lointains. Le composant clé pour cette fonction est le collecteur de photons, le plus souvent un miroir parabolique. Ce miroir a la propriété remarquable de transformer une onde plane, telle que celle de la lumière stellaire arrivant sur Terre, en une onde sphérique convergente. Ce processus est fondamentalement similaire à celui d'une lentille, qui fonctionne par transmission plutôt que par réflexion. L'analogie est frappante : un télescope équipé d'un miroir parabolique peut être conceptualisé comme une lunette astronomique dont la lentille frontale aurait un diamètre et une focale équivalents à ceux du miroir.
La parabole, par sa forme géométrique spécifique, concentre tous les rayons lumineux provenant d'une source située à l'infini sur son axe optique en un point unique : son foyer. Il est important de noter que cette convergence est rigoureusement exacte uniquement pour les rayons parallèles à l'axe de la parabole. Pour visualiser ce concept, une application interactive permet de déterminer la lentille simple équivalente à un système optique recevant un faisceau lumineux venant de l'infini, illustrant ainsi la simplification des systèmes optiques complexes en un modèle unique.
La formation de l'image et le champ d'observation
L'objectif, qu'il s'agisse d'une lentille ou d'un miroir, a pour fonction de former une image réelle de l'objet distant dans son plan focal. La taille de l'image ainsi formée dépend de la distance focale de l'objectif. Par exemple, un pixel d'une dimension de 15 micromètres peut couvrir sur le ciel un champ angulaire extrêmement réduit de 0,1 seconde d'arc. L'objectif est donc le premier maillon essentiel dans la chaîne de formation de l'image astronomique.
Le choix de l'objet à observer dicte la précision du positionnement du télescope et de son instrument d'analyse. Au-delà de la simple visée, les objectifs scientifiques déterminent la taille du champ d'observation requis. Les instruments anciens, tels que certaines lunettes historiques, présentaient des angles d'ouverture relativement fermés. Cela se traduisait par un tube focal long et de grande taille par rapport au diamètre du collecteur. Les conceptions modernes, en revanche, privilégient de grands angles d'ouverture pour les collecteurs de diamètre important, permettant ainsi de réduire la longueur totale du tube.
L'importance du champ et de l'ouverture
Un champ d'observation étendu est crucial pour de nombreux programmes astronomiques, notamment la cartographie des amas d'étoiles ou des vastes régions du ciel. Un programme de cartographie des amas ouverts, par exemple, nécessite l'observation d'un champ de grande taille. Pour capturer ces vastes étendues célestes, un grand détecteur est indispensable.
La formation d'une image de qualité dépend d'un dimensionnement adéquat de l'optique, et le champ en est une caractéristique primordiale. Le nombre d'ouverture (rapport entre le diamètre du collecteur et sa distance focale) joue un rôle déterminant. Plus ce nombre est petit, plus le télescope est dit "ouvert", possédant un grand angle d'ouverture qui admet des rayons lumineux de grande inclinaison. Le champ objet, quant à lui, représente la région du ciel observable dans des conditions satisfaisantes, garantissant un stigmatisme suffisant pour la qualité d'image requise, un éclairement uniforme du champ et l'absence de vignetage (réduction de la lumière aux bords du champ). L'animation ci-dessous illustre comment l'ouverture géométrique d'un télescope varie en fonction de la focale du collecteur.
1-Cours sur le télescope (Newton)

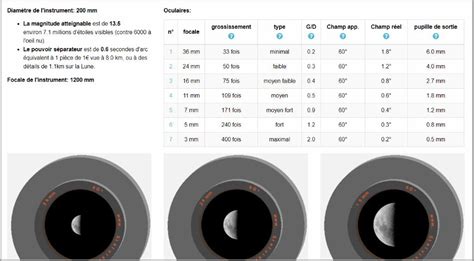

Les données issues d'exercices pratiques, comme ceux réalisés par des étudiants observant avec un télescope de 60 cm, permettent d'appréhender concrètement la notion de champ vu par un pixel du détecteur. Un pixel, même de petite taille, peut couvrir une portion significative du ciel, et la manière dont une étoile traverse ce champ en une durée donnée est un paramètre mesurable. Les grossissements, ajustables par le choix de l'oculaire, influencent directement la perception de ce champ.
Les défis de la fabrication optique : l'exemple d'un miroir F/3
La fabrication d'optiques de haute précision pour les télescopes est semée d'embûches, particulièrement pour les miroirs de grand diamètre et de faible rapport d'ouverture. Un cas concret illustre cette difficulté : la commande d'un miroir parabolique de rapport F/3. La promesse d'une livraison rapide s'est heurtée à une réalité de qualité optique insuffisante, soulignant les défis techniques spécifiques à la parabolisation de tels miroirs.
Historiquement, les rapports d'ouverture faibles comme F/3 étaient peu courants, non pas par manque de désir, mais par l'absence de méthodes de mesure suffisamment précises pour vérifier la forme de la parabole. Les techniques de test au Foucault, efficaces pour des miroirs à F/6, se révèlent inadéquates pour des rapports F/3. Ceux qui promettent de tels miroirs testés au Foucault sont souvent considérés comme peu fiables, voire trompeurs, car ils ne maîtrisent pas les subtilités de la mesure physique et risquent de proposer un produit défectueux, même par chance. Les fabricants modernes reconnaissent désormais la nécessité d'équipements plus sophistiqués, tels que les interféromètres, pour caractériser avec précision les paraboles à faible rapport d'ouverture.
Un miroir présentant une erreur résiduelle de 2,3 λ (lambda, unité de longueur d'onde) est considéré comme significativement défectueux. Pour corriger de tels défauts, des techniques avancées comme le repolissage ionique peuvent être employées, atteignant des précisions de l'ordre de 15 nanomètres RMS.
L'assemblage mécanique : construire le corps du télescope
La construction d'un télescope ne se limite pas à l'optique ; l'assemblage mécanique est tout aussi crucial pour garantir la stabilité, la précision du pointage et la durabilité de l'instrument. La conception d'un télescope azimutal, par exemple, implique l'utilisation de matériaux robustes et de techniques d'assemblage éprouvées.
Le choix des matériaux est orienté par la nécessité de construire un instrument solide et fonctionnel. Des plaques de MDF, des tasseaux de bois, des profilés d'aluminium et d'acier, ainsi que des pièces moulées sur mesure, constituent la base de la structure. Les roulements à billes jouent un rôle essentiel dans la fluidité des mouvements des axes d'azimut et de hauteur.
La construction d'un télescope de grande dimension, comme un modèle de 45 cm ou plus, nécessite souvent l'aide de plusieurs personnes en raison de la taille et du poids des composants. Le processus d'assemblage peut être décomposé en plusieurs étapes clés :

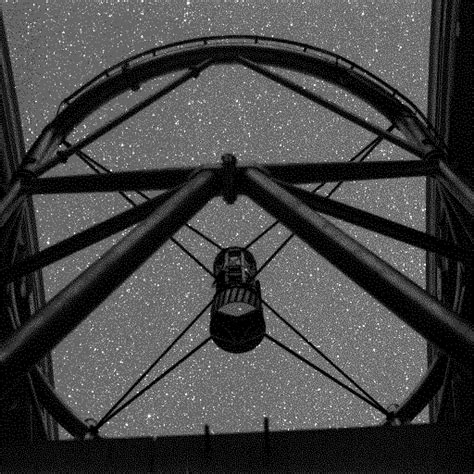

- La structure principale : Assemblage des anneaux de tête, des bras de l'araignée et de la caisse du télescope. Les systèmes de type "Serrurier" ou "Urier" sont employés pour maintenir l'alignement optique malgré les mouvements du tube.
- Le tube optique : Construction du tube principal, souvent en tôle de zincalu pour sa légèreté et sa rigidité, et intégrant le porte-oculaire. La longueur du tube est calculée pour optimiser la formation de l'image et le contraste, même en présence d'une forte luminosité ambiante comme lors des observations lunaires.
- Le barillet du miroir primaire : C'est une pièce maîtresse, conçue pour supporter le miroir primaire sans le déformer. Il est généralement constitué de tubes carrés soudés et intègre des systèmes de support complexes, souvent avec des roulements à billes et des systèmes de collimation. La conception du barillet représente une part significative du temps de travail.

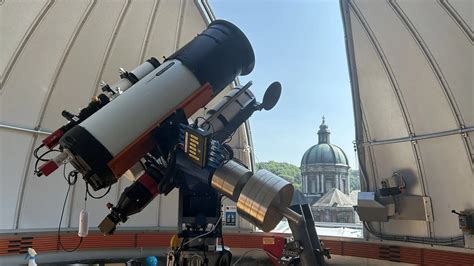

- La monture : Fabrication de la fourche et de la base du télescope, intégrant les axes d'azimut et de hauteur. Des paliers robustes sont nécessaires pour supporter le poids de l'ensemble. La conception de la monture doit permettre un pointage précis et stable de l'instrument.
Les outils classiques tels que la disqueuse, la perceuse à colonne et le poste à souder sont indispensables. Des techniques de rectification et d'usinage précis, réalisées chez des amis ou dans des ateliers spécialisés, permettent d'obtenir les tolérances requises pour les pièces mécaniques.
L'assemblage et les premiers tests
L'assemblage d'un télescope de grande taille peut être achevé en un temps relativement court, souvent en une dizaine de jours de travail intensif, lorsque l'on dispose du matériel et de l'aide nécessaire. L'installation du miroir dans le tube, même temporairement, permet de vérifier les dimensions calculées et d'apporter des ajustements si nécessaire.
Le renforcement de la structure, notamment de la caisse du télescope, est primordial pour assurer la rigidité de l'ensemble. Un télescope peut être conçu avec une marge de conception permettant une future évolution, par exemple en augmentant le diamètre du miroir.
La mesure du centre de gravité du tube assemblé est une étape importante pour déterminer l'emplacement des axes de hauteur de la monture. La stabilité de la base du télescope, souvent construite avec des profilés d'acier épais, est essentielle. Si la motorisation n'est pas immédiatement mise en place, le télescope peut être pointé manuellement, à la manière d'un Dobson.
Les premiers tests optiques sont réalisés avec soin. L'alignement du miroir secondaire puis du miroir primaire est effectué, souvent à l'aide d'un laser. L'observation d'une étoile avec un fort grossissement permet de vérifier la symétrie des images intra et extrafocales, signe d'une bonne collimation.
Les premières observations et l'expérience utilisateur
Dès les premiers instants, les observations réalisées avec un nouveau télescope sont attendues avec impatience. L'observation d'objets brillants comme Saturne, la nébuleuse d'Orion (M42), ou des amas globulaires tels qu'Oméga du Centaure, permet de jauger les performances de l'instrument. L'utilisation d'oculaires de haute qualité, comme les modèles Nagler ou Ethos, associés à des correcteurs de champ comme le Paracorr, offre une expérience visuelle exceptionnelle.
Les premières impressions sont souvent très positives. La richesse des couleurs des étoiles, la perception du volume dans les nébuleuses, et la visibilité des détails fins dans les objets du ciel profond témoignent de la qualité de l'optique et de la mécanique. Des objets comme la nébuleuse d'Orion, la nébuleuse de la Lagune (M8), ou la nébuleuse Trifide (M20) révèlent des structures complexes et des extensions qui, autrement, ne seraient visibles qu'en photographie.
L'expérience acquise avec un télescope de 45 cm peut être surpassée par un instrument plus grand, mais la perception d'avoir franchi une étape importante est indéniable. La comparaison directe entre différents instruments souligne les avancées technologiques et la progression des capacités d'observation.
L'arrivée de nouveaux oculaires, conçus pour offrir un champ de vision plus large, peut transformer radicalement l'expérience d'observation, rendant des objets comme Oméga du Centaure encore plus spectaculaires. Des ajustements mécaniques peuvent être nécessaires, comme le renforcement de la fourche pour réduire les flexions et améliorer la stabilité en azimut.
L'évolution et les perspectives futures
La quête d'images toujours plus détaillées et d'objets plus lointains pousse à envisager des télescopes de plus grand diamètre, comme 70 cm, 84 cm, voire 1,5 ou 2 mètres. Ces ambitions nécessitent des avancées continues dans les techniques de fabrication optique et mécanique.
Les observatoires publics, notamment au Chili, se positionnent à la pointe de la recherche astronomique grâce à des instruments de haute performance. La différence de qualité d'image entre ces observatoires et d'autres est souvent significative, et cette disparité tend à s'accentuer avec le temps.
Parallèlement, la construction de télescopes plus petits mais performants, destinés à des projets pédagogiques, contribue à la diffusion de la connaissance astronomique. La mise en ligne de ces instruments permet un accès facilité pour les étudiants et les enseignants en Europe.
Accessoires et compatibilité : les coulants et filetages
Pour optimiser l'utilisation d'un télescope, la compréhension des différents accessoires et de leur compatibilité est essentielle. Les oculaires, filtres, lentilles de Barlow et bagues d'adaptation se connectent aux télescopes via des "coulants" et des "filetages".
Le coulant est la partie de l'oculaire ou de l'accessoire qui s'insère dans le porte-oculaire du télescope. Les diamètres les plus courants sont de 31,75 mm (ou 1,25 pouce) et de 50,8 mm (ou 2 pouces). Le coulant de 31,75 mm est quasiment universel et compatible avec la plupart des télescopes grand public.
À l'intérieur du coulant d'un oculaire, on trouve souvent un filetage femelle destiné à visser un filtre. La fabrication des filtres est standardisée, mais il est toujours conseillé de vérifier la compatibilité pour éviter d'endommager les filetages.
Les appareils photo se connectent aux télescopes et aux trépieds à l'aide de filetages. Le filetage le plus courant pour les appareils photo est le pas Kodak (1/4 de pouce), tandis que les trépieds haut de gamme peuvent utiliser le pas du Congrès (3/8 de pouce). Pour la photographie astronomique, une bague T2 est généralement utilisée. Elle se fixe à l'appareil photo et possède un filetage compatible avec la plupart des télescopes.
Dans le système métrique, les filetages sont spécifiés par la lettre "M" suivie du diamètre et du pas en millimètres (par exemple, M42 signifie un filetage de 42 mm de diamètre avec un pas de 1 mm). Il est important de noter que les filetages au pas de 1 mm sont les plus fréquents sur les accessoires astronomiques. Certains fabricants, notamment pour les télescopes Schmidt-Cassegrain, utilisent le système de mesure en pouces.
Conception et construction d'un télescope transportable
La conception d'un télescope transportable implique de concilier performance optique et facilité de manipulation. Le cahier des charges privilégie des concepts mécaniques robustes et éprouvés, tout en explorant les possibilités offertes par les nouvelles technologies comme l'impression 3D.
Le barillet du miroir primaire est une pièce maîtresse, conçue pour un nettoyage facile en place et utilisant des matériaux inoxydables. Un système de collimation "vers l'avant" facilite les réglages. La qualité des appuis au dos du miroir est cruciale pour minimiser les déformations, et des logiciels spécialisés comme PLOP sont utilisés pour optimiser leur conception. Les calculs de déformation du front d'onde visent des valeurs extrêmement faibles (environ 1,5 nm RMS).
La visserie et les systèmes de fixation sont choisis pour leur robustesse et leur précision. Les systèmes de type "Serrurier" sont employés pour assurer la stabilité du tube optique. L'utilisation de roulements à billes et de systèmes de rotule permet des mouvements fluides et précis.
L'assemblage des tubes Serrurier nécessite un ajustement précis de leurs longueurs pour garantir l'alignement optique. Des méthodes itératives et des outils de mesure spécifiques sont employés pour atteindre la précision requise. Des pièces imprimées en 3D, conçues pour résister aux contraintes mécaniques et thermiques, sont utilisées pour certains composants, comme le support du miroir secondaire.
Le porte-oculaire, souvent de type Crayford, est intégré à une plaque sur mesure pour s'adapter à la cage du secondaire. La fixation de cette plaque utilise des vis de réglage fin pour ajuster le tilt du miroir secondaire. L'araignée, qui maintient le miroir secondaire, est conçue avec des branches rigides et un système de réglage précis de l'orientation du miroir.
La cage du secondaire est constituée de panneaux légers mais rigides, soutenus par des entretoises en aluminium. Le système de fixation des tubes Serrurier à la caisse du primaire s'inspire de conceptions professionnelles, utilisant des sphères métalliques qui se clipsent dans des pinces. La solidité de cet assemblage est renforcée par des goupilles et l'utilisation de matériaux comme le PLA et le PETG fibré carbone pour les pièces imprimées en 3D.
L'ajustement précis des longueurs des tubes Serrurier est une étape délicate qui demande une méthodologie rigoureuse. Des embouts provisoires permettent des ajustements fins avant la fixation définitive des composants. L'utilisation d'un comparateur assure la mesure précise des écarts de longueur.
En résumé, l'assemblage d'un télescope est un processus méticuleux où chaque composant, de l'optique à la mécanique, joue un rôle crucial dans la performance finale de l'instrument. La maîtrise des principes optiques, la précision de l'usinage et la robustesse de la conception mécanique sont les piliers d'un télescope performant, capable de dévoiler les merveilles de l'univers.
