L'installation d'un réseau d'évacuation d'eaux usées efficace et durable est une composante essentielle de toute installation sanitaire, qu'il s'agisse d'une nouvelle construction ou d'une rénovation. Comprendre les principes de base de l'assemblage des tuyaux d'évacuation, le choix des raccords appropriés et l'organisation des canalisations est primordial pour garantir le bon fonctionnement de vos sanitaires et prévenir les désagréments tels que les obstructions, les fuites ou les mauvaises odeurs.
Les Fondations : Comprendre le Réseau d'Évacuation

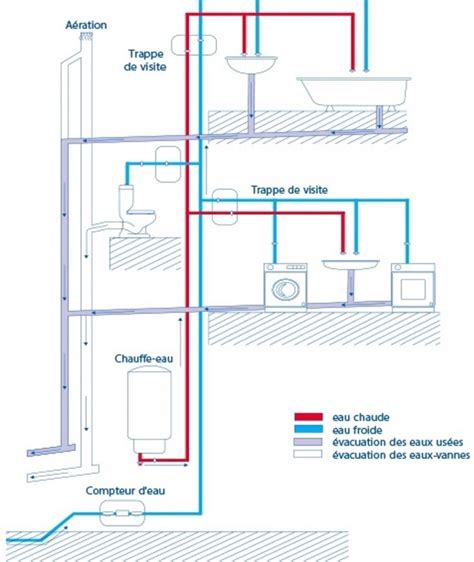

La plomberie sanitaire, dans son ensemble, est un réseau complexe qui assure à la fois la distribution de l'eau potable et l'évacuation des eaux usées. Ces deux fonctions sont indissociables pour le confort et l'hygiène d'un logement. L'arrivée d'eau, bien que cruciale pour la vie quotidienne, ne serait d'aucune utilité sans un système d'évacuation performant pour gérer les eaux usées. Ces eaux, qu'elles soient ménagères (provenant de la cuisine, de la salle de bains, de la douche) ou "vannes" (provenant des toilettes), doivent être acheminées vers le réseau d'assainissement, généralement l'égout, de manière étanche et sans risque de stagnation.
L'organisation des canalisations d'évacuation de vos sanitaires nécessite l'installation de raccords PVC de plomberie pour assurer la liaison entre les différents tubes. Le choix du type et du diamètre de ces raccords dépendra de la configuration spécifique de votre réseau d'évacuation. Il est important de noter que la réglementation nationale, notamment les normes DTU 60.1 et DTU 60.11, définit les exigences en matière de plomberie sanitaire, d'installation et d'évacuation des eaux pluviales. Ces normes, élaborées par des professionnels du bâtiment et l'AFNOR, ont été actualisées pour se conformer aux standards européens.
Les Systèmes d'Assemblage des Raccords d'Évacuation
Pour raccorder entre eux les tuyaux d'évacuation des eaux usées, il existe différents systèmes de fixation des raccords, chacun répondant à des besoins spécifiques en fonction du type de raccord et de la configuration du réseau à créer ou à modifier.

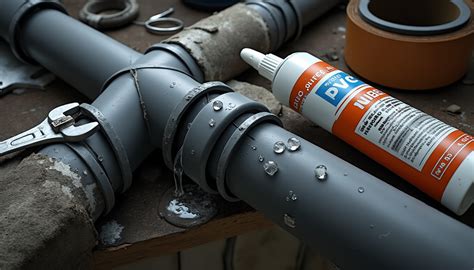

Le Raccord à Coller : La Solution la Plus Courante
Le raccord à coller est le plus fréquemment utilisé dans les installations d'évacuation des eaux usées. Son étanchéité est assurée par un collage à la colle PVC, une méthode qui garantit une efficacité durable dans le temps. Une multitude de raccords à coller est disponible, présentant diverses formes, angles et diamètres, permettant ainsi de réaliser un réseau d'évacuation complet et adapté à toutes les configurations.
Le Raccord à Compression : Montage et Démontage Faciles
Le système à compression offre l'avantage d'une pose sans colle. Fabriqué dans un PVC souple, l'étanchéité est obtenue grâce au serrage de colliers métalliques situés à l'entrée et à la sortie du raccord. Ce système est souvent utilisé pour les manchons de raccordement et présente l'avantage d'un montage et d'un démontage aisés, ce qui est particulièrement utile lors de modifications du réseau.
Le Raccord à Visser : L'Accès Facilité
Le raccord à visser permet un raccordement par simple vissage. Il est fréquemment employé en sortie directe d'un point d'eau, comme au niveau de la bonde d'un lavabo. Cette configuration permet de dévisser facilement le raccord pour déboucher les canalisations obstruées ou pour remplacer un évier, un lavabo ou une vasque. Cependant, il est important de noter que ce système ne doit jamais être utilisé le long du réseau d'évacuation, car il présente un risque de fuite.
Les Différents Types de Raccords d'Évacuation d'Eau Usée
Essentiellement fabriqués en polychlorure de vinyle (PVC), les raccords d'évacuation sanitaire sont disponibles dans une large gamme pour faciliter le travail et l'adaptation de votre réseau aux besoins de votre installation. Ces raccords sont proposés en différents diamètres standards (32, 40, 50, 63 et 100 mm) et se déclinent en plusieurs configurations, notamment Femelle/Femelle.
Les Formes Clés des Raccords d'Évacuation
Le Coude : Le coude PVC permet de raccorder deux tubes d'évacuation tout en réalisant un changement d'angle, donc de direction. Pour s'adapter à toutes les configurations, ce type de raccord à coller est disponible en plusieurs angles : 22°, 45°, 67° et 87,3°.
Le Simple ou Double Té : Ce raccord, en forme de « T » ou de « + », permet de relier perpendiculairement trois ou quatre tubes d'évacuation. Certains modèles peuvent comporter un anti-vide pour limiter le bruit et les odeurs.
La Culotte de Branchement : Similaire au té, elle permet de relier trois tubes, mais l'un de ses raccords présente un angle d'environ 45°.
Le Pied de Biche : Comme le té, il permet de réaliser un raccord de trois sections d'évacuation avec un angle optimisant l'écoulement. Muni d'un bouchon de visite à l'une de ses extrémités, il est utilisé pour la création d'un regard sur l'évacuation, facilitant ainsi l'insertion d'un furet pour déboucher la canalisation si nécessaire.
Le Manchon : Ce raccord PVC, sans coude, permet d'assembler deux tubes PVC ensemble pour assurer une liaison étanche. Il est toujours de configuration Femelle/Femelle et existe en versions à coller, à compression ou à emboîtage. Certains modèles servent également de réduction pour changer de diamètre d'évacuation.
Le Raccord de Réduction : Ce raccord présente deux diamètres différents pour assurer la jonction entre deux tubes PVC de sections distinctes. La réduction est souvent excentrée pour permettre un meilleur écoulement de l'eau dans le raccord.
Le Siphon de Parcours : Ce type de siphon permet de raccorder deux tubes PVC tout en ajoutant un siphon supplémentaire. Il limite les odeurs et peut offrir un accès aux canalisations. Il est idéal pour les réseaux d'évacuation de grandes longueurs ou pour les éléments sanitaires qui en sont dépourvus.
Plomberie : Différence entre siphon d’évier et de lavabo 🚰 | Installation + Astuces Rénovation 🔧
Le Diamètre des Raccords : Un Choix Crucial
Le diamètre des raccords PVC doit impérativement correspondre à celui des tuyaux installés sur le réseau. Ces tubes d'évacuation doivent respecter un diamètre minimal en fonction de l'équipement qu'ils desservent, conformément aux normes d'installation sanitaire :
- ∅ 32 mm : Pour un bidet, un lavabo, un lave-mains ou la vidange d'un chauffe-eau.
- ∅ 40 mm : Pour une douche, un évier de cuisine, un lave-linge ou un lave-vaisselle.
- ∅ 50 mm : Pour une baignoire si sa longueur est supérieure à 1 mètre.
- ∅ 100 mm : Pour les WC et l'évacuation générale du logement.
Il est important de retenir que si plusieurs éléments sont raccordés à la même sortie, c'est le diamètre le plus important qui doit être utilisé pour l'ensemble.
Accessoires Indispensables pour l'Assemblage
Pour mener à bien le raccordement des canalisations, plusieurs accessoires peuvent s'avérer utiles :
- Colliers en acier à visser : Essentiels pour les raccords à compression.
- Colliers de fixation et pattes à vis : Permettent de fixer solidement la tuyauterie aux murs.
- Colle PVC : Appliquée à l'intérieur des raccords femelles pour l'emboîtement des tuyaux PVC. Elle est appliquée à l'aide d'un couteau à enduire, et le raccordement doit être effectué dans les minutes qui suivent. Il est impératif de respecter le délai de mise en eau imposé par le fabricant.
- Bouchon PVC : Utilisé pour obturer une sortie inutilisée.
- Selle de branchement (ou selle de raccordement) : Assure l'étanchéité lors du raccordement d'un nouveau tube sur une canalisation existante.
- Tampon de réduction : Permet de relier un tuyau de petit diamètre au tuyau d'évacuation générale.
Les Matériaux dans la Plomberie d'Évacuation
Si le PVC est le matériau prédominant pour les raccords d'évacuation, d'autres matériaux sont couramment utilisés dans les installations de plomberie sanitaire, chacun avec ses avantages et ses inconvénients.
Le Cuivre : Apprécié par les professionnels pour sa robustesse et sa durabilité, le cuivre est utilisé depuis de nombreuses années pour les installations sanitaires et de chauffage. Son coût abordable en fait une option attrayante, bien qu'il soit sensible aux fluctuations de prix et au vol. Il convient aussi bien pour les conduits d'eau chaude et froide que pour le réseau de chauffage.
Le PER (Polyéthylène Réticulé) : Ce matériau se distingue par son prix bas, sa résistance aux hautes températures et aux pressions, ainsi qu'à la congélation. Il remplace le plomb, étant moins dangereux pour la santé. Il est souvent utilisé en complément du cuivre pour l'évacuation des eaux.
Le Multicouche : Combinant les avantages du cuivre et du PER, ce matériau offre résistance et facilité de pose. Il garantit une excellente étanchéité et n'est pas corrosif.

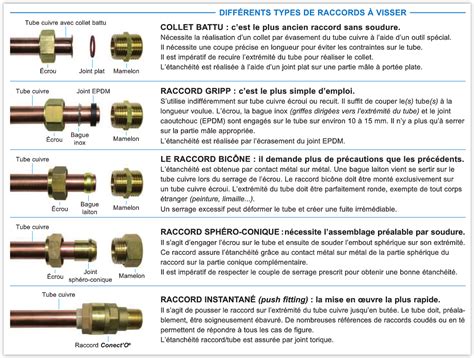

Le Laiton : Souvent utilisé pour les raccords, le laiton permet de relier différents matériaux, comme l'acier et le cuivre. Il nécessite toutefois des techniques spécifiques comme le collet battu ou la soudure. Il n'est pas adapté à toutes les situations, notamment pour le gaz ou les installations encastrées.
L'Importance des Siphons
Que ce soit sous un évier, un lavabo ou un receveur de douche, le siphon est un élément indispensable qui relie la bonde au système d'évacuation des eaux usées. Son rôle principal est d'empêcher les remontées d'odeurs grâce à un joint hydraulique. Les siphons se composent généralement de trois orifices : un pour la bonde, un pour le tuyau d'évacuation, et un dernier pour faciliter le débouchage. Ils existent sous diverses formes (classiques, plats, flexibles) et matériaux :
- Siphons en matière plastique (polyéthylène, polypropylène) : Faciles à installer et à entretenir, résistants aux saletés, aux produits chimiques et flexibles.
- Siphons en bronze ou en laiton : Offrent une grande solidité, durabilité et résistance aux agressions chimiques et corrosives, mais nécessitent des techniques de pose spécifiques.
Les Normes et la Réglementation : Un Gage de Fiabilité
Le respect des normes nationales, telles que les DTU 60.1 et 60.11, est essentiel pour garantir la salubrité, la sécurité et la durabilité de votre installation de plomberie. Ces normes régissent les diamètres des tuyaux, les types de raccords autorisés, les pentes à respecter pour une évacuation optimale, et les méthodes d'installation.
L'Installation : Une Question d'Expertise
Bien que les principes de base de l'assemblage des plomberies d'évacuation puissent sembler accessibles, une installation correcte et conforme aux normes requiert un savoir-faire spécifique. Les paramètres tels que le débit de l'eau, la pression, et la pente des canalisations doivent être méticuleusement pris en compte. Une mauvaise installation peut entraîner des inondations, des odeurs nauséabondes, et endommager vos équipements sanitaires. C'est pourquoi il est souvent conseillé de faire appel à un plombier qualifié pour garantir une installation fiable et durable.
Les fabricants reconnus, tels que Franke, Grohe, ou Geberit, proposent des équipements de qualité répondant aux normes en vigueur. La marque NF, quant à elle, atteste de la conformité d'un produit aux standards de sécurité et de qualité.
En résumé, l'assemblage des plomberies d'évacuation est un processus technique qui repose sur le choix judicieux des raccords, le respect des diamètres appropriés, l'utilisation de matériaux adaptés et la conformité aux normes. Une compréhension approfondie de ces principes est la clé d'une installation sanitaire performante et sans souci.
