Le béton, matériau omniprésent dans nos constructions, possède une caractéristique intrinsèque : une résistance remarquable à la compression mais une vulnérabilité notable aux forces de traction. Cette dualité a longtemps constitué une limitation dans l'ingénierie structurelle. C'est dans ce contexte qu'intervient le béton précontraint, une technique qui, par une ingéniosité remarquable, a non seulement surmonté cette faiblesse mais a également ouvert la voie à des réalisations architecturales et d'ingénierie audacieuses et durables. Utilisée couramment dans le génie civil, cette technique a révolutionné la construction, et mérite d’être davantage utilisée dans le bâtiment en raison de ses atouts pour la décarbonation et la réversibilité des usages !
Aux Origines de la Précontrainte : L'Intuition d'Eugène Freyssinet
L'histoire du béton précontraint est intimement liée à celle d'un visionnaire : Eugène Freyssinet. Ingénieur français diplômé de l'École Polytechnique puis des Ponts et Chaussées, Freyssinet nourrit dès le début de sa carrière l'intuition que le béton armé, bien qu'innovant, peut encore être optimisé. Le béton armé, développé au XIXe siècle, intègre des armatures en acier pour pallier la faible résistance du béton à la traction. Freyssinet va plus loin. Après plusieurs années de recherche intensive, il dépose un brevet en 1928, jetant les bases d'une nouvelle ère dans la construction. En 1933, son invention prend le nom de "précontrainte", un terme qui encapsule parfaitement le principe fondamental de cette technique : comprimer le béton avant qu'il ne soit soumis aux contraintes d'exploitation. Plus largement, le béton précontraint révolutionne l'art de construire au XXe siècle.
Le Principe Fondamental : Anticiper et Compenser les Efforts
Le béton précontraint est, par essence, un béton auquel on applique volontairement des forces internes de compression. Ces forces, appelées "forces de précontraintes", ont pour objectif d'anticiper et de compenser les efforts de traction qui apparaîtront ultérieurement lors de l'utilisation de la structure. Comment cela fonctionne-t-il ? Imaginez une poutre en béton. Lorsqu'elle est soumise à une charge, elle tend à fléchir. La partie supérieure de la poutre est comprimée, tandis que la partie inférieure est étirée, subissant des forces de traction. Le béton, peu résistant à ces tractions, risque alors de se fissurer, voire de rompre.
Grâce à la précontrainte, des câbles d'acier à haute résistance sont tendus et intégrés à la structure. Cette tension initiale crée une compression permanente dans le béton. Lorsque la charge externe est appliquée, les forces de traction qu'elle génère viennent diminuer cette compression initiale. Tant que la compression résultante reste positive, le béton ne subit aucune traction et donc aucune fissure n'apparaît. La structure se comporte ainsi comme un arc, capable de reprendre sa forme initiale une fois les charges supprimées. Cette capacité à équilibrer les contraintes améliore considérablement la résistance, la durabilité et réduit les déformations et les risques de fissuration.
Les Méthodes de Mise en Œuvre : Pré-tension et Post-tension
La précontrainte peut être mise en œuvre selon deux méthodes principales, chacune ayant ses spécificités et ses champs d'application :
1. La Pré-tension

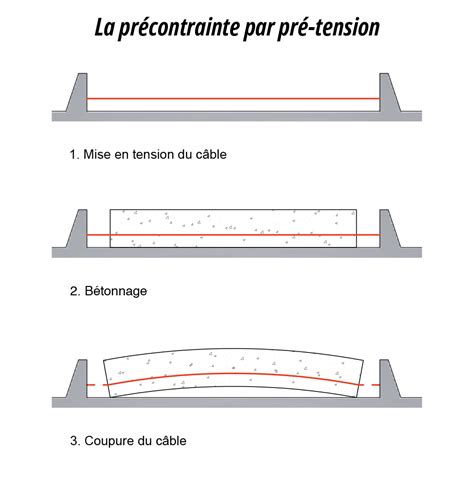

Dans la méthode par pré-tension, les câbles d'acier de précontrainte sont tendus avant le coulage du béton. Cette opération s'effectue généralement dans des ateliers spécialisés, sur des bancs de préfabrication qui permettent de réaliser plusieurs éléments simultanément. Les câbles sont fixés à des ancrages rigides. Une fois le béton coulé et durci, les câbles sont coupés aux extrémités des éléments. La force de tension dans les aciers est alors transmise au béton sous forme de compression. Cette technique est particulièrement adaptée à la fabrication en série d'éléments préfabriqués tels que les dalles alvéolaires, les poutres et les poteaux. Les poutres précontraintes par pré-tension présentent un comportement similaire à celles précontraintes par post-tension lorsqu'elles sont soumises à des charges. Elles sont souvent de grande taille et nécessitent des équipements de manutention puissants.
2. La Post-tension

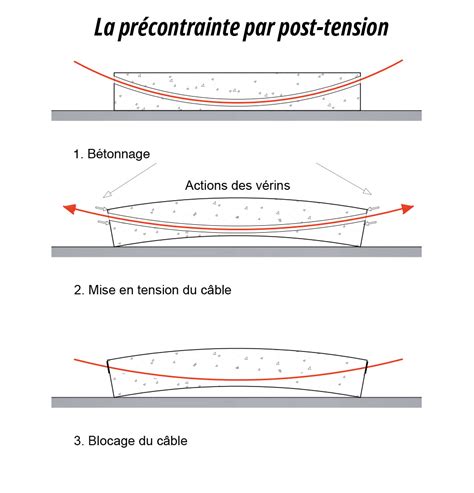

À l'inverse, la méthode par post-tension réalise la précontrainte après le durcissement du béton. Sur le chantier, le béton est coulé autour de gaines dans lesquelles sont placés les câbles d'acier. Une fois le béton durci, les câbles sont tendus à l'aide de vérins hydrauliques. La tension recherchée étant obtenue, les câbles sont bloqués par des dispositifs d'ancrage. Pour assurer la protection des câbles contre la corrosion, un coulis de ciment est ensuite injecté dans les gaines (post-tension adhérente), ou les câbles peuvent être simplement graissés (post-tension non adhérente). La précontrainte extérieure, une variante, emploie des câbles en tension arrimés aux poutres mais positionnés à l'extérieur de la structure, souvent à l'aide de déviateurs pour guider leur cheminement. La post-tension est privilégiée pour les ouvrages complexes, uniques, ou nécessitant de très grandes portées ou des résistances exceptionnelles, tels que les ponts, les réservoirs, ou les structures industrielles. L'utilisation de la post-tension requiert une anticipation en amont du projet et la maîtrise de techniques précises de mise en tension et d'ancrage par des entreprises spécialisées.
Un Matériau aux Multiples Facettes : Composition et Armatures
Les bétons précontraints sont des matériaux de construction spéciaux, caractérisés par une composition spécifique. Ils sont principalement constitués de ciment, de granulats (sable et gravier) et d'eau, formant la base solide du mélange. Cependant, pour répondre aux exigences mécaniques élevées de la précontrainte, le béton est formulé de manière particulière, recherchant souvent une forte résistance dès le jeune âge. Des adjuvants peuvent être ajoutés pour améliorer des propriétés spécifiques : des plastifiants pour la maniabilité, des retardateurs pour contrôler le temps de prise, ou des superplastifiants pour augmenter la fluidité.
La spécificité du béton précontraint réside dans ses armatures de précontrainte. Celles-ci sont en acier à haute résistance et se présentent sous diverses formes :
- Le Toron : Composé de plusieurs fils d'acier enroulés en spirale, le toron est l'armature la plus couramment utilisée. Sa grande résistance et sa flexibilité en font un choix privilégié. Plusieurs torons peuvent être regroupés pour former des câbles de grande capacité.
- La Barre de précontrainte : Plus rigide, elle est utilisée pour des applications spécifiques comme les structures provisoires ou les renforcements localisés.
- Les Fils : Lisses ou crantés, ils sont généralement utilisés en précontrainte par pré-tension.
Dans le cas de la post-tension, les torons ou fils sont souvent enveloppés dans des gaines protectrices, qui sont ensuite remplies de coulis ou de graisse. Un système d'ancrage, généralement des platines d'acier, est essentiel pour transférer l'effort de traction des câbles sur les appuis et ainsi comprimer le béton.
Un Large Spectre d'Applications : Du Bâtiment au Génie Civil
La capacité du béton précontraint à franchir de grandes portées, à supporter des charges importantes et à offrir une durabilité exceptionnelle en fait un matériau de choix pour une multitude d'applications :
Dans le Bâtiment :
- Planchers alvéolaires, poutres, dalles et poteaux : Réalisés sur place ou préfabriqués, ils permettent de réduire la hauteur des structures, d'augmenter leur résistance ou de dégager de grandes portées libres.
- Façades préfabriquées.
Dans le Génie Civil :

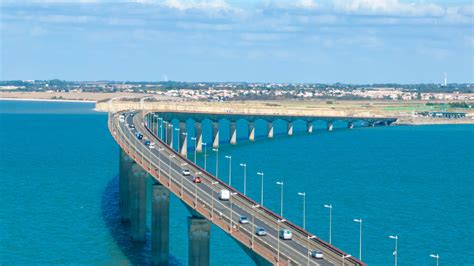

- Ponts et viaducs : Tabliers, poutres, voussoirs - la précontrainte est essentielle pour franchir de longues distances. Le pont de l'île de Ré, deuxième plus long de France avec ses 2,926 kilomètres, en est un exemple remarquable.
- Ouvrages maritimes et industriels : Jetées, quais, réservoirs et silos soumis à des pressions internes importantes.
- Tunnels, murs de soutènement et fondations spécifiques.
- Structures porteuses à grandes portées ou fortes charges : Stades, enceintes de centrales nucléaires.
- Traverses de voies ferroviaires.
Rénovation et Réparation :
- Renforcement de structures existantes : La précontrainte additionnelle permet d'augmenter la capacité portante d'ouvrages d'art vieillissants ou soumis à de nouvelles contraintes, prolongeant ainsi leur durée de vie.
Une autre application moins connue, mais significative, concerne les tours d'éoliennes. À Bordeaux, le bâtiment des Archives métropolitaines, conçu par l'agence Robbrecht en Daem architecten, révèle une superposition de boîtes géantes en béton précontraint, illustrant la polyvalence architecturale de ce matériau.
Les Avantages Multiples du Béton Précontraint
Le recours au béton précontraint offre une gamme d'avantages significatifs pour tous les acteurs d'un projet de construction :
Pour le Concepteur :
- Portées importantes et sections réduites : Permet de réaliser des structures élancées, légères et esthétiquement remarquables, tout en franchissant de plus grandes distances par rapport au béton armé.
- Performances mécaniques élevées : Idéal pour les ouvrages soumis à de lourdes charges, des contraintes sismiques, ou des environnements agressifs (zones marines, industrielles).
- Durabilité accrue : L'élimination ou la réduction des fissures améliore la longévité des structures.
Pour le Maître d'Ouvrage ou l'Exploitant :
- Optimisation de l'espace : En bâtiment, la précontrainte permet de limiter le nombre de poteaux, libérant de la surface utile et diminuant l'épaisseur des planchers. En génie civil, elle réduit le nombre d'appuis nécessaires.
- Impact environnemental réduit : L'optimisation des matériaux nécessaires contribue à améliorer l'empreinte carbone des projets.
- Économie à long terme : La durabilité intrinsèque du matériau réduit les coûts d'entretien et prolonge la durée de vie des ouvrages.
Pour le Constructeur/Applicateur :
- Délais de chantier réduits : L'utilisation d'éléments préfabriqués simplifie la mise en œuvre, limitant les interventions au levage et à l'assemblage.
- Précision et sécurité : Bien que la fabrication sur site puisse être complexe, les méthodes de mise en œuvre sont encadrées par des normes strictes garantissant la qualité et la sécurité.
Mise en Œuvre : Exigences Techniques et Normatives
La mise en œuvre du béton précontraint est une opération technique exigeante dont la qualité est primordiale. Elle est régie par des normes et référentiels rigoureux pour garantir la sécurité et l'efficacité des ouvrages :
- Normes européennes et nationales : NF EN 13670 (Exécution des structures en béton), DTU 21 (Bâtiment), Fascicule 65 (Génie civil).
- Pour le renforcement : Guide Fabem 8.
Dans le cas de la post-tension, la mise en tension des câbles requiert l'intervention d'entreprises spécialisées maîtrisant les techniques précises d'ancrage et de tension. Toute erreur à cette étape pourrait compromettre la répartition des efforts et la durabilité de la structure.
Entretien et Durabilité : Une Vigilance Permanente
Le béton précontraint offre une durabilité exceptionnelle. Cependant, un entretien régulier reste crucial, surtout dans les environnements exposés à des agressions mécaniques, chimiques ou climatiques. Comme les câbles de précontrainte sont intégrés dans le béton ou le coulis, ils ne sont pas directement accessibles une fois l'ouvrage réalisé. La prévention de la corrosion des câbles, par des protections optimisées lors de la mise en œuvre, est donc essentielle pour garantir la longévité et la sécurité des structures.
Le Béton Précontraint et le Développement Durable
La technique du béton précontraint s'inscrit de plus en plus dans une démarche de développement durable. L'utilisation de ciments dits "bas carbone" et la possibilité de teinter le béton dans la masse avec des pigments de différentes couleurs offrent des options plus respectueuses de l'environnement et esthétiquement variées. La précontrainte, en optimisant l'utilisation des matériaux et en prolongeant la durée de vie des ouvrages, contribue à réduire l'impact environnemental global de la construction.
Le béton précontraint expliqué simplement
Le développement du béton précontraint depuis plus de 50 ans constitue aujourd'hui un patrimoine technique et architectural d'une valeur inestimable. Cette technique, loin d'être figée, continue d'évoluer, offrant des solutions toujours plus performantes et durables pour les défis de la construction moderne. Elle représente une réponse concrète aux enjeux de la décarbonation, de la réversibilité des usages et de la pérennité des infrastructures qui façonnent notre environnement bâti.
