La transformation d'un ancien grenier en espace habitable représente un défi architectural et technique stimulant. Au cœur de ce projet se trouve la charpente, un élément fondamental qui assure la stabilité et la pérennité de la structure. Dans le contexte d'une maison ancienne, comme celle de 1850 mentionnée, l'étude de la charpente existante et l'adaptation de celle-ci aux nouvelles exigences fonctionnelles sont primordiales. Le sujet de l'entrait, pièce maîtresse supportant les charges du plancher et de la toiture, est particulièrement pertinent lorsqu'il s'agit de modifier l'usage d'un espace sous-comble.

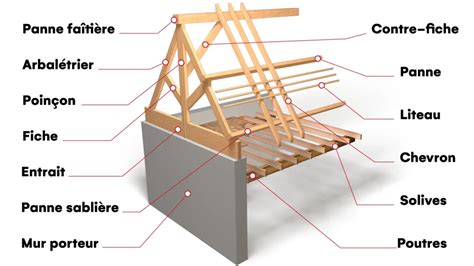

Comprendre la Charpente Traditionnelle et le Rôle de l'Entrait
L'étymologie même du mot "charpente" renvoie à des notions de structure et d'assemblage. Issu de l'ancien français "charpent" signifiant "stature", et potentiellement du latin "carpentum" pour "chariot à deux roues", le terme évoque l'art de concevoir et de réaliser des assemblages complexes. Dans une charpente traditionnelle, les pièces de bois sont judicieusement agencées pour répartir les charges et assurer la stabilité de l'ensemble.

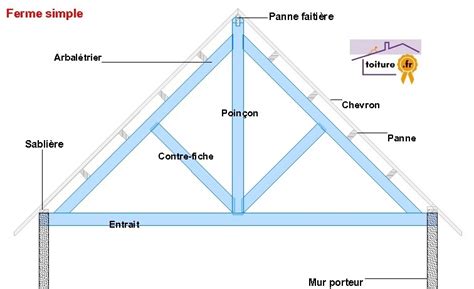

L'entrait est l'une de ces pièces cruciales. Il s'agit d'une poutre horizontale qui, dans une ferme de charpente, relie les deux arbalétriers (les pièces inclinées de la toiture) à leur base. Son rôle principal est de reprendre les forces de traction exercées par les arbalétriers, les empêchant de s'écarter et de faire s'effondrer la structure. Dans une ferme traditionnelle, l'entrait supporte également le poinçon, la pièce verticale centrale, et peut être relié aux jambes de force qui soutiennent les arbalétriers.
Dans le cas d'un grenier à aménager, la structure existante, conçue pour supporter le poids d'un toit et d'un plancher brut, peut ne pas être dimensionnée pour les charges supplémentaires d'un plancher habitable, d'une isolation renforcée, et de cloisons intérieures. Si l'entrait existant, tel que décrit (deux pièces de 110x260mm pour une portée de 8m), repose sur des jambes de force dont le soutien est quasi direct dans le mur, il est plausible qu'il travaille principalement en traction. Cependant, l'ajout d'une trémie d'escalier, de nouvelles chambres, d'une salle de bain et de WC impliquera une modification de la répartition des charges et une augmentation significative du poids total.
L'Assemblage Moisé : Une Technique Séculaire
Face à ces contraintes, l'exploration de techniques d'assemblage robustes et éprouvées devient essentielle. L'assemblage moisé, également appelé moisement, est une méthode traditionnelle de charpenterie qui offre une solution élégante et performante pour renforcer et stabiliser les éléments de structure en bois.
Le principe fondamental du moisage est de remplacer une pièce de bois unique par deux pièces parallèles, appelées "moises". Ces moises viennent enserrer, ou "prendre en sandwich", d'autres éléments porteurs, les renforçant ainsi considérablement. Cette technique est particulièrement pertinente pour les entraits, les solives, les poteaux, et même les pannes.
L'assemblage moisé est utilisé depuis des siècles, témoignant de sa fiabilité et de son efficacité. Les charpentes imposantes de châteaux comme celui de Chambord illustrent la maîtrise ancestrale de cette technique, où la poutre moisée joue un rôle essentiel dans la solidité des structures majestueuses. L'essor de cette technique était lié à la disponibilité du bois et à la maîtrise des savoir-faire artisanaux. L'évolution a bénéficié des progrès des outils et des connaissances en science des matériaux, améliorant sans cesse sa résistance et sa durabilité.
Les Différents Types d'Assemblages Moisés
Il existe plusieurs variantes de l'assemblage moisé, chacune adaptée à des besoins spécifiques :
- Moisement simple (ou à une entaille) : Une entaille est réalisée sur les pièces moins sollicitées, tandis que les pièces principales conservent leur pleine épaisseur pour une meilleure durabilité.
- Moisement double (ou à double entaille) : Toutes les pièces, y compris les moises et la pièce centrale, sont entaillées. Cette méthode assure une meilleure assise et une répartition des charges plus homogène.
- Moisement lisse : Les pièces sont simplement fixées par boulonnage ou clouage, sans entaille. Dans ce cas, il est crucial d'utiliser des fixations robustes pour éviter tout glissement.
- Poteau moisé : Deux pièces de bois parallèles sont fixées de chaque côté d'un mur ou d'un autre élément pour renforcer ou stabiliser une structure verticale.
L'assemblage moisé peut être réalisé de différentes manières, incluant le boulonnage, l'utilisation de chevilles en bois dur (comme le chêne ou l'acacia), ou des systèmes d'assemblage traditionnels comme le tenon-mortaise ou l'encoche à mi-bois pour une meilleure assise des pièces.
Avantages et Inconvénients de la Poutre Moisée
La poutre moisée, en tant qu'application du principe de l'assemblage moisé, présente de nombreux atouts qui en font une solution structurelle particulièrement intéressante.
Avantages :
Résistance Mécanique Supérieure : Les poutres moisées affichent une résistance mécanique accrue par rapport aux poutres en bois massif de section équivalente. Par exemple, une poutre moisée de 200x200 mm peut supporter une charge de 15 tonnes sur une portée de 6 mètres, contre 10 tonnes pour une poutre massive de mêmes dimensions. Cette performance est due à la répartition des contraintes sur plusieurs éléments et à l'effet de rigidité apporté par l'assemblage. Le module d'élasticité, proche de celui du bois massif, garantit une bonne capacité à supporter les charges sans déformation excessive.
Capacité Portante Adaptable : En ajustant le nombre et les dimensions des moises, il est possible de dimensionner précisément la résistance de la poutre aux besoins spécifiques du projet. Les outils de simulation modernes facilitent ce dimensionnement sur-mesure.
Stabilité Dimensionnelle : Grâce à l'utilisation de bois correctement séché et à une conception appropriée, la poutre moisée offre une bonne stabilité dimensionnelle, limitant les risques de déformation.
Aspect Environnemental : Le bois est un matériau renouvelable, conférant à la poutre moisée un excellent bilan environnemental, surtout lorsqu'il est issu de forêts gérées durablement. La poutre moisée est également recyclable en fin de vie, participant à une économie circulaire. Son empreinte carbone est généralement inférieure à celle des poutres métalliques ou en béton.
Esthétique et Intégration Architecturale : L'aspect naturel du bois, associé à la possibilité de diverses finitions, permet une intégration harmonieuse dans différents styles architecturaux. Les poutres moisées peuvent être laissées apparentes, valorisant leur structure et la qualité du bois, ou intégrées discrètement. La visibilité soignée des assemblages peut apporter un cachet unique à l'ouvrage.
Coût Potentiellement Compétitif : Bien que dépendant de la qualité du bois, de la complexité de l'assemblage et du coût de la main-d'œuvre spécialisée, la poutre moisée peut se révéler plus économique que des solutions alternatives comme l'acier ou le béton, surtout lorsque le bois est une ressource locale.
Inconvénients :
Complexité de Fabrication et Coût de la Main-d'Œuvre : La fabrication de poutres moisées requiert un savoir-faire artisanal spécifique et une main-d'œuvre qualifiée. Le processus est plus complexe que celui de poutres lamellé-collées ou métalliques, ce qui se traduit par un coût de main-d'œuvre plus élevé.
Sensibilité à l'Humidité : Le bois est intrinsèquement sensible à l'humidité. Un traitement préventif adéquat (autoclave, par exemple) est indispensable pour assurer la durabilité de la poutre et la protéger contre les insectes xylophages et la pourriture.
Complexité des Réparations : La réparation d'une poutre moisée endommagée peut s'avérer complexe et coûteuse, nécessitant souvent le remplacement de plusieurs moises.
Contraintes Logistiques : Le poids et les dimensions des poutres moisées peuvent poser des défis logistiques, particulièrement pour les projets de grande envergure. Le transport et la mise en œuvre exigent des moyens adaptés.
Délais d'Approvisionnement et de Main-d'Œuvre : Trouver des artisans qualifiés et s'approvisionner en bois de qualité et en quantité suffisante peut engendrer des délais supplémentaires, surtout pour les projets de grande envergure ou dans des zones géographiques spécifiques.
Renfort de Jambe de force de Charpente ( AVANT MOISAGE ! )
Solutions Techniques pour un Projet d'Aménagement de Grenier
Dans le cadre du projet d'aménagement d'un grenier, la question se pose de savoir si l'entrait existant peut être conservé et renforcé, ou s'il faut envisager des solutions alternatives.
Renforcement de l'Entrait Existant
Si l'entrait actuel est jugé sous-dimensionné pour les nouvelles charges, une solution pourrait être de le renforcer par moisage. On pourrait ainsi ajouter deux moises parallèles de chaque côté de l'entrait existant, formant ainsi une poutre moisée plus robuste. Ces moises seraient solidement boulonnées ou assemblées aux extrémités et le long de l'entrait.

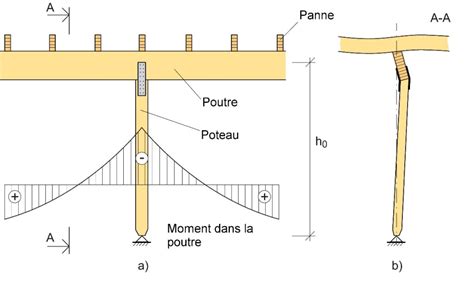

Création d'un Poteau de Soutien Intermédiaire
Une autre approche, évoquée dans la problématique initiale, consiste à introduire un poteau central en béton ou en bois. Ce poteau reprendrait une partie de la charge de l'entrait, la transférant directement au sol. Dans le cas d'un poteau en béton, il faudrait s'assurer que sa fondation repose sur une base solide, potentiellement en traversant la dalle en voûtins du rez-de-chaussée pour atteindre une fondation dans la cave.
Utilisation d'une Poutre Moisée sur Mesure
Pour une portée de 8 mètres, il est tout à fait envisageable de concevoir et fabriquer un nouvel entrait sous forme de poutre moisée sur mesure. Ce nouvel entrait serait dimensionné spécifiquement pour supporter les charges prévues, en tenant compte de la nouvelle configuration de l'espace habitable. Il pourrait être assemblé en atelier puis levé et mis en place, ou monté pièce par pièce sur site.
Assemblage par Boulonnage ou par Encoche et Boulonnage
L'extrait du guide de construction mentionne également l'assemblage par boulonnage ou par encoche et boulonnage pour les fermes. Ces techniques sont pertinentes pour la construction de nouvelles fermes si une modification plus profonde de la charpente s'avère nécessaire. L'assemblage par boulonnage est plus rapide, tandis que l'assemblage par encoche permet une meilleure transmission des charges mécaniques entre les pièces de bois.
L'Importance du Dimensionnement et du Calcul des Charges
Quel que soit le choix technique retenu, une étape cruciale et non négociable est le calcul précis des charges que la charpente devra supporter. Ce calcul doit prendre en compte :
- Le poids propre des matériaux de couverture (tuiles, ardoises, etc.).
- Le poids des éléments de structure (solives, entrait, poinçon, arbalétriers, etc.).
- Le poids du plancher habitable (plancher, isolation, revêtement de sol).
- Les charges d'exploitation (personnes, mobilier).
- Les charges climatiques (neige, vent).
Ce dimensionnement doit être réalisé par un professionnel qualifié, tel qu'un bureau d'études spécialisé (comme SODIAGS mentionné pour le diagnostic structurel), un architecte ou un charpentier expérimenté. Leur expertise garantit la solidité, la sécurité et la longévité de l'ouvrage. Faire appel à un bureau d'études peut s'avérer essentiel pour garantir la réussite d'un projet impliquant des modifications structurelles importantes.
L'Artisanat et les Savoir-Faire Traditionnels
Il est à noter que la recherche d'artisans compétents peut s'avérer difficile, certains ayant des agendas chargés. Cependant, pour des travaux de charpente complexes, il est fortement conseillé de faire appel à des professionnels expérimentés. Les travaux de charpente sont extrêmement techniques, et le calcul des charges, ainsi que le dimensionnement des bois utilisés sont d'une importance capitale. Pour garantir une longue vie à votre charpente et votre toiture, nous vous conseillons de faire appel à un charpentier ou un menuisier professionnel.
La charpente moisée, bien que traditionnelle, demande un savoir-faire précis dans la découpe des pièces, la réalisation des encoches et l'assemblage. La qualité du bois utilisé (essence, séchage) est également déterminante pour la performance et la durabilité de la structure.
En somme, l'aménagement d'un ancien grenier impliquant des modifications structurelles de la charpente nécessite une approche rigoureuse. L'assemblage moisé, par sa robustesse et sa polyvalence, offre une solution technique éprouvée pour renforcer les éléments porteurs existants ou pour concevoir de nouvelles structures adaptées aux besoins. La clé du succès réside dans un diagnostic précis, un calcul des charges rigoureux, et le recours à des professionnels qualifiés pour la conception et la réalisation.
