En métallurgie et en construction, l'assemblage de pièces ne se limite pas à la simple fusion de métaux ou à la jonction de matériaux. Il s'agit de créer des liaisons solides, efficaces et durables, parfaitement adaptées à l'application visée. Parmi la pléthore de techniques disponibles, l'assemblage par recouvrement, qu'il soit métallique ou bois, occupe une place prépondérante. Cette méthode, apparemment simple, est un pilier de la fabrication moderne, offrant une polyvalence et une fiabilité qui la rendent indispensable dans presque tous les grands secteurs industriels.
Comprendre le Principe Fondamental du Recouvrement
L'essence même de l'assemblage par recouvrement réside dans le chevauchement intentionnel de deux pièces de matériau. Que ce soit pour des tôles métalliques dans la construction navale, des éléments structurels dans le bâtiment, ou des pièces de bois dans la charpenterie, le principe reste le même : une partie d'une pièce est placée sur une partie d'une autre, créant ainsi une zone de contact sur laquelle une liaison est établie. Cette liaison peut prendre diverses formes, allant de la soudure pour les métaux à l'utilisation de vis, de clous, de colle ou d'assemblages traditionnels pour le bois.
La force et la nature de cette liaison dépendent intrinsèquement de la méthode d'assemblage utilisée et de la conception du joint. Pour les métaux, le soudage consiste à fusionner les matériaux pour créer une continuité de la matière. Pour le bois, différentes techniques sont employées pour assurer une transmission optimale des forces et une résistance aux contraintes.
Les Variantes de l'Assemblage par Recouvrement Métallique

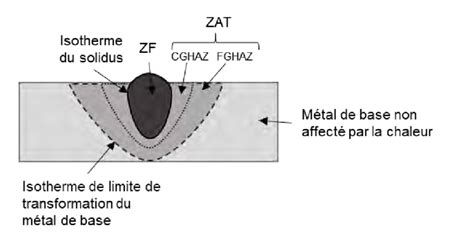

Dans le domaine de la métallurgie, le joint à recouvrement soudé est une configuration courante. Il est formé par le chevauchement de deux plaques ou tôles métalliques, sur lesquelles un cordon de soudure est appliqué le long d'un ou plusieurs bords. Cette méthode est particulièrement adaptée pour résister aux forces de cisaillement dans le plan de chevauchement.
Il existe plusieurs formes d'assemblages à recouvrement métallique, dictées par la manière dont les pièces se chevauchent et la résistance requise :
- Le Joint à Recouvrement Simple : C'est la forme la plus élémentaire, où une seule couche de matériau chevauche l'autre. Elle est souvent suffisante pour des applications où les contraintes ne sont pas extrêmes.
- Le Joint à Double Recouvrement : Utilisant trois couches de matériau, une pièce centrale étant prise en sandwich entre deux plaques extérieures. Cette configuration augmente significativement la résistance et la stabilité du joint.
- Le Joint à Recouvrement avec Soudure d'Angle : Ce type combine la configuration en tour avec une soudure d'angle appliquée le long des bords qui se chevauchent. Cela renforce davantage la liaison.

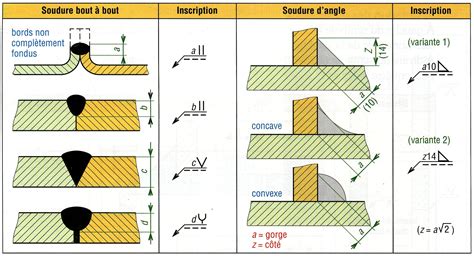

Il est crucial de distinguer un joint à recouvrement soudé d'une soudure d'angle. Tandis que le premier assemble deux pièces par chevauchement, la soudure d'angle sert à assembler deux surfaces se rencontrant à peu près à angle droit, formant un cordon de soudure triangulaire.
La réalisation d'une soudure par recouvrement solide et propre exige précision, maîtrise et une préparation adéquate des surfaces. Les méthodes de soudage couramment utilisées incluent :
- MIG (GMAW) : Rapide et efficace, idéale pour la tôlerie.
- TIG (GTAW) : Offre précision et contrôle, parfaite pour les matériaux fins ou délicats.
- Bâton (SMAW) : Adaptée aux plaques épaisses ou au soudage en extérieur.
Une question fréquente concerne la solidité de ces assemblages. Oui, le soudage par recouvrement peut être très résistant, surtout lorsqu'il est exécuté avec une distance de recouvrement et une technique de soudage correctes. Sa résistance est comparable à celle des joints bout à bout pour les métaux de faible à moyenne épaisseur, offrant une excellente résistance au cisaillement.
Un aspect technique important à considérer est le "chevauchement" en soudage. Si le terme peut parfois désigner un défaut où le métal en fusion s'étend au-delà du pied de la soudure sans fusionner avec le métal de base, dans le contexte des assemblages à recouvrement, il fait référence à la distance intentionnelle entre deux pièces métalliques - généralement 3 à 5 fois l'épaisseur du métal - pour assurer une liaison solide.
De plus, un joint à recouvrement soudé forme une connexion permanente. Il ne peut être démonté sans découpe ou meulage, ce qui le rend idéal pour les applications structurelles, automobiles et de fabrication nécessitant une force durable. Les assemblages à recouvrement sont également considérés comme accessibles aux débutants, car ils sont simples à aligner et nécessitent une préparation minimale des bords, le chevauchement stabilisant les pièces et facilitant le contrôle du bain de fusion pour les soudeurs novices.
Pour éviter les défauts indésirables tels que le chevauchement excessif, plusieurs précautions sont à prendre : un contrôle rigoureux de l'apport de chaleur, le maintien d'un angle de torche correct, l'utilisation de la bonne quantité de métal d'apport, une propreté irréprochable du métal de base, et une vitesse de déplacement appropriée.
L'Assemblage par Recouvrement dans le Monde du Bois
Dans le domaine de la charpenterie, le concept de recouvrement est tout aussi fondamental, bien que les techniques diffèrent. L'assemblage à recouvrement en bois consiste simplement à faire chevaucher une partie de deux pièces de bois l'une sur l'autre. Les deux pièces sont souvent emboîtées au niveau de sections encochées, ce qui apporte une résistance supplémentaire à l'assemblage.
Les assemblages en bois servent à plusieurs fonctions essentielles :
- Fixation : Ils relient plusieurs pièces ou ouvrages et les maintiennent dans la position souhaitée.
- Transmission de Force : Ils transmettent et répartissent les forces (pression, traction, cisaillement) sur toutes les pièces, assurant la résistance de l'assemblage aux sollicitations. La capacité de charge d'un assemblage doit toujours être supérieure à sa sollicitation.
- Augmentation de la Surface de Colle : Pour les assemblages collés, de nombreuses conceptions visent à maximiser la surface de contact pour une meilleure transmission des forces.
Les assemblages en bois peuvent être classés selon l'orientation des pièces :
- Assemblages en Largeur (ou Parallèles) : Les pièces sont orientées parallèlement, souvent utilisés pour créer une plus grande surface à partir de plusieurs pièces étroites, comme dans le collage de planches pour former un plateau.
- Assemblages Longitudinaux : Ils servent à assembler des pièces courtes pour en obtenir une plus longue. Bien que moins courants en Europe en raison de la disponibilité de bois longs, ils sont développés dans des régions où le bois est une matière première rare, comme au Japon.
- Assemblages d'Angle : Ils sont sans doute les plus utilisés, assemblant deux pièces selon un angle. Ils peuvent être subdivisés en assemblages en T (une pièce rencontrant l'autre dans sa surface) et assemblages en croix (deux pièces se superposant).
Les assemblages en bois se déclinent en diverses catégories selon leur construction, leur complexité et leur fonction :
Assemblages Traditionnels et Leur Évolution
Historiquement, les assemblages en bois étaient réalisés manuellement, demandant un savoir-faire précis. Parmi les plus courants, on trouve :
- Assemblage Bout à Bout : Les pièces sont jointes par leurs extrémités. Bien que simple, il est moins résistant, surtout pour les assemblages d'angle, et repose souvent uniquement sur la colle ou d'autres moyens d'assemblage. Les panneaux de bois collés en sont un exemple.
- Les Onglets : Une amélioration du bout à bout, offrant une meilleure continuité des fibres et une surface de collage accrue.
- Les Surlames (simples, en croix) : Ils augmentent considérablement la surface de collage et permettent d'assembler des pièces longitudinales. Les surlames en croix offrent une meilleure tenue que les simples. Les croisillons des fenêtres en bois en sont un exemple typique.
- Les Feuillures : Souvent utilisées sur les chants longitudinaux, elles permettent au bois de se rétracter et de gonfler sans créer de fente continue.
- Rainure et Languette : Une pièce présente une languette, l'autre une rainure correspondante. Utilisés comme assemblage lâche pour permettre au bois de travailler.
- Tenon et Mortaise (simple, en onglet, double, etc.) : Un assemblage très courant offrant une liaison ferme. La pièce de support possède un trou (mortaise), et l'autre pièce est taillée pour s'emboîter (tenon). Cet assemblage multiplie la surface de collage par rapport à un simple recouvrement. Il est toutefois à proscrire en extérieur pour éviter l'infiltration d'eau et la pourriture du bois.
- Assemblages à Arêtes (continues, cachées) : Une évolution de la rainure et languette, protégée contre l'arrachement par la forme de la clavette. Ils peuvent constituer un assemblage par complémentarité de forme et de force, ne nécessitant pas de colle.
- Les Tenons (à doigt, à queue d'aronde, en entonnoir, etc.) : Des assemblages très variés, offrant une très grande surface de collage (tenons à doigt) ou une résistance à l'arrachement grâce à leur forme en coin (dents en queue d'aronde).
Les Assemblages Spécifiques à la Charpente
Dans la construction de charpentes, des assemblages spécifiques sont employés pour répondre aux contraintes structurelles :
- Assemblages Bout à Bout : Utilisés pour assembler des pièces longues, comme des chevrons ou des pannes. Ils incluent l'assemblage à sifflet (où les extrémités sont coupées en biais), le sifflet désabouté (avec des bouts verticaux pour éviter le glissement), le sifflet désabouté avec crochet (qui bloque les pièces dans deux axes), et l'assemblage à trait de Jupiter (souvent décoratif).

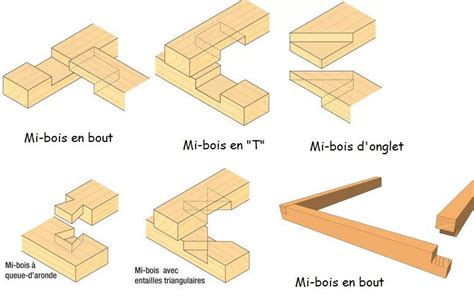

- Enture à Mi-Bois : L'emboîtement de deux pièces avec une entaille horizontale occupant la moitié de leur épaisseur. Idéal pour les très grosses pièces comme les poutres.
- Assemblages en T : Diverses configurations où une pièce s'assemble à une autre en forme de T. L'assemblage à mi-bois, bien qu'affaiblissant les pièces, peut être utilisé.
- Assemblage Tenon-Mortaise : Extrêmement courant dans la charpente pour lier fermement les éléments des fermes, fermettes, poutres, poteaux, etc.
- Assemblage à Gargouille : Utilisé pour lier une panne à un poteau, assurant traction et compression.
- Assemblage à Paume : Une entaille pratiquée sur le bois de support où la pièce à poser prend appui. Diverses variantes existent selon la forme et la présence de repos.
- Assemblages des Chevrons : Des liaisons spécifiques sont nécessaires pour relier les poutres porteuses et les chevrons, comme l'assemblage tête de chevron contre faîtage, contre clé de voûte, contre poutre porteuse, ou sur plateforme.
- Moisement sur Poteau : Assemblage de poutres moisées sur un poteau, souvent pour des pergolas ou carports, donnant un rendu esthétique particulier.
Présentation des assemblages traditionnels
L'Ère Moderne : Connecteurs Métalliques et Bois d'Ingénierie
Le marché de la construction évolue rapidement, et avec lui, les techniques d'assemblage. La construction moderne s'appuie de plus en plus sur une ingénierie métallique précise et rapide. Les connecteurs métalliques ne sont plus de simples renforts ; ils sont devenus essentiels, répondant aux exigences actuelles de performance, de sécurité et de mise en œuvre maîtrisée.

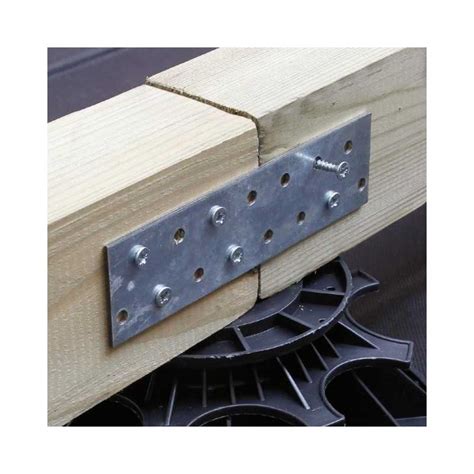

Les connecteurs structuraux, tels que les plaques d'assemblage poinçonnées ou dentées, les étriers, les sabots en tôle galvanisée et les équerres de renfort, facilitent la préfabrication en atelier avec une précision millimétrique. Ces solutions, souvent certifiées (marquage CE, Agrément Technique Européen), apportent une ductilité précieuse aux structures, leur permettant d'encaisser les efforts sans rupture brutale. La résistance à la corrosion, grâce à des traitements comme la galvanisation, est également un facteur déterminant, surtout en extérieur.
Parallèlement, le bois d'ingénierie, comme le lamellé-collé et le contrecollé, a révolutionné la charpenterie. Ces matériaux offrent une excellente stabilité dimensionnelle, une résistance mécanique élevée et une grande régularité, permettant des portées plus longues avec moins de déformation. Cependant, ils requièrent des techniques d'assemblage spécifiques. Les artisans professionnels combinent souvent les assemblages traditionnels (tenon-mortaise, embrèvement) avec des fixations invisibles ou collées pour maintenir une esthétique nette sans compromettre la solidité. L'utilisation de colles structurelles est également déterminante pour la durabilité des assemblages, particulièrement dans les environnements exigeants.
En conclusion, que ce soit dans la métallurgie ou la charpenterie, l'assemblage par recouvrement, dans ses multiples formes et adaptations, demeure une technique fondamentale. Des soudures robustes aux assemblages bois traditionnels, en passant par les connecteurs métalliques modernes et les bois d'ingénierie, l'objectif reste le même : créer des structures fiables, durables et performantes, adaptées aux défis de chaque application. La constante innovation dans les matériaux et les techniques d'assemblage garantit que ces méthodes continueront d'évoluer, repoussant sans cesse les limites de ce qui est possible en construction et en fabrication.
