La mise en place d'installations électriques fiables et sécurisées est une préoccupation majeure, que ce soit lors de nouvelles constructions ou de travaux de rénovation. Au cœur de ces installations se trouvent les boîtes d'encastrement, des accessoires discrets mais fondamentaux qui garantissent le bon fonctionnement et la longévité des appareillages électriques. Ces boîtes, souvent méconnues du grand public, jouent un rôle crucial dans la protection des câbles, des interrupteurs, des prises et autres dispositifs, tout en facilitant la maintenance future.
Le Rôle Clé de la Boîte d'Encastrement
La fonction première d'une boîte d'encastrement est de sécuriser les installations électriques. En maintenant parfaitement en place interrupteurs, prises électriques et autres appareillages, elle évite tout mouvement ou délogement qui pourrait endommager les connexions ou présenter un danger. Ces boîtes sont conçues pour s'intégrer harmonieusement dans divers types de supports, qu'il s'agisse de cloisons sèches, de maçonnerie pleine ou de béton.
Le choix d'une boîte d'encastrement adaptée aux besoins spécifiques de l'installation est primordial. Il existe une vaste gamme d'accessoires disponibles sur le marché, variant en tailles, formes et dimensions, afin de répondre à toutes les exigences, des installations domestiques les plus simples aux projets industriels les plus complexes. La conformité aux normes en vigueur est une garantie de qualité et de sécurité pour ces produits.
Matériaux et Conception : Résistance et Durabilité
Les boîtes d'encastrement modernes sont généralement réalisées avec des plastiques robustes et solides. Ces matériaux sont reconnus pour leur résistance exceptionnelle à l'usure du temps et aux chocs. Ils sont également conçus pour supporter les variations climatiques et les changements de température, ce qui permet leur utilisation en extérieur dans certaines configurations.
Certains modèles sont dotés d'entrées en caoutchouc spécifiquement conçues pour maintenir fermement en place les câbles électriques, assurant ainsi une isolation et une protection supplémentaires. Cette attention portée aux détails de conception contribue grandement à la fiabilité globale de l'installation électrique.
La Boîte Maçonnerie : L'Ancrage Solide pour Murs Pleins
Pour les murs pleins, tels que ceux construits en briques, en bétons ou en parpaings, la boîte maçonnerie s'impose comme la solution de référence. Cet accessoire permet d'intégrer les appareillages électriques directement dans la structure du mur, offrant un fini net et professionnel.
L'installation d'une boîte maçonnerie requiert des travaux de saignée dans le mur. Une fois l'espace creusé, la boîte est scellée définitivement, généralement à l'aide de mortier, avant d'être rebouchée. Cette méthode assure une fixation extrêmement solide, indispensable pour les murs porteurs. Il est effectivement difficile de fixer d'autres types de boîtes d'encastrement sur ces surfaces sans risque qu'elles ne se détachent facilement lors du retrait des appareils électriques. La boîte maçonnerie, de par sa conception et son installation, répond à toutes les contraintes exigées par les normes de sécurité, garantissant robustesse et durabilité.
Les modèles de boîtes maçonnerie se déclinent en plusieurs formes pour s'adapter aux différentes configurations d'appareillage. Les monoblocs sont disponibles en versions carrées et rondes, tandis que les boîtes multipostes offrent des configurations carrées, rectangulaires ou ovales. Une caractéristique importante de ces boîtes est leur membrane étanche. Cette spécificité permet de réduire la consommation énergétique en limitant la déperdition de chaleur, contribuant ainsi à une meilleure efficacité énergétique du bâtiment.
Diversité des Boîtiers d'Appareillage : Adaptabilité et Spécificité
Au-delà de la boîte maçonnerie traditionnelle, une large variété de boîtiers d'appareillage existe pour répondre à des besoins plus spécifiques. Ces boîtiers sont souvent conçus pour s'intégrer dans différents types de coffrages et offrent des fonctionnalités variées.
Par exemple, certains boîtiers d'appareillage sont équipés de 4 calottes à vis et de 2 zones pour ergots d'accrochage, offrant une grande flexibilité pour la fixation des appareillages. Ils sont adaptés à tous les types de coffrage et disposent d'un passage de câbles entièrement isolé pour les combinaisons. L'entraxe standard de 71 mm est une caractéristique commune à de nombreux modèles, facilitant la compatibilité avec les appareillages courants. Ces boîtiers peuvent avoir une profondeur de 41 mm et une ouverture d'un diamètre de 60 mm, avec des marquages pour câbles et tubes conformes aux normes DIN EN jusqu'à Ø 16 mm.
D'autres boîtes de jonction, avec un espacement des vis du couvercle de 67 mm, sont également disponibles. Elles peuvent avoir une profondeur de 66 mm et une ouverture d'un diamètre de 70 mm, avec des marquages pour câbles et tubes selon DIN EN jusqu'à Ø 25 mm. Ces boîtes sont conçues pour faciliter la connexion et la dérivation des circuits électriques.
Le boîtier d'appareillage PERILEX® se distingue par son entraxe spécifique de 67 mm pour les vis d'appareillage. Il est fourni avec 2 vis à tête fraisée de 4 mm de diamètre et 16 mm de longueur, et est destiné à l'utilisation avec les inserts PERILEX® 16 A. Sa profondeur est également de 66 mm avec une ouverture de 70 mm, et il intègre des marquages pour câbles et tubes selon DIN EN jusqu'à Ø 25 mm.
Pour les applications nécessitant une protection accrue contre les intempéries et les projections d'eau, le boîtier d'appareillage CEE est une solution privilégiée. Il présente un entraxe de 67 mm pour les vis d'appareillage et est doté d'une bague d'étanchéité assurant un indice de protection IP 34. Il est également équipé de 2 vis de dispositif à tête cylindrique bombée de 4 mm de diamètre et 20 mm de longueur, et est conçu pour l'utilisation d'inserts d'appareillage CEE 16 A. Sa profondeur est de 66 mm, son ouverture de 70 mm, et il dispose de marquages pour câbles et tubes selon DIN EN jusqu'à Ø 25 mm.
Le Béton Cellulaire et les Boîtes d'Encadrement
Le béton cellulaire, tel que le matériau SIPOREX, offre des propriétés intéressantes pour la construction, notamment sa légèreté et sa facilité de mise en œuvre. Les carreaux de béton cellulaire, y compris les carreaux courbes, permettent une grande liberté architecturale et simplifient les travaux de préparation des mortiers traditionnels, réduisant ainsi les erreurs de dosage et les salissures. La marque SIPOREX, historique dans le domaine des solutions de construction en béton cellulaire, a contribué à démocratiser ce matériau auprès des professionnels du bâtiment.
Dans le contexte des installations électriques, l'intégration de boîtes d'encastrement dans des structures en béton cellulaire nécessite des solutions adaptées. Les boîtes Batibox pour béton, par exemple, sont spécifiquement conçues pour être fixées dans des banches en béton. Une boîte simple Batibox pour béton, d'une profondeur de 58 mm et d'un diamètre de 64 mm, peut accueillir 1 poste ou 2 modules. Elle offre plusieurs types de montage : sur banche métallique avec des aimants, en coffrage bois avec un couvercle obturateur, ou en association côte à côte avec un couvercle de pose. Ces boîtes sont équipées d'entrées operculables de 4xØ20mm pour les tubes ICTA.
Une caractéristique ingénieuse des boîtes Batibox est la possibilité d'installer une bague (référence 081960) qui permet un rattrapage d'aplomb, corrigeant ainsi d'éventuelles irrégularités lors de la pose. De plus, elles peuvent recevoir un couvercle DCL pour applique, facilitant l'installation de luminaires.

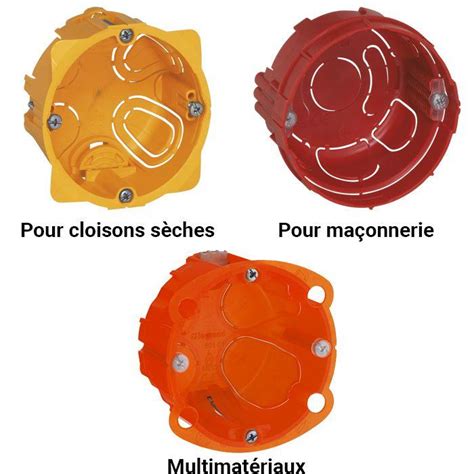

La gamme Batibox propose des solutions polyvalentes pour différents types de supports. Outre les boîtes pour béton, il existe des boîtes pour cloisons sèches, maçonnerie, et même des boîtes multimatériaux compatibles avec les cloisons creuses (plaques de plâtre, briques), les carreaux de plâtre ou les murs maçonnés (parpaing, brique). Ces boîtes sont disponibles en différentes profondeurs (30, 40 ou 50 mm) pour s'adapter à tous les types d'appareillages. Les boîtes multipostes peuvent être installées horizontalement ou verticalement, avec une séparation amovible pour isoler les courants forts et faibles. Il est même possible de transformer une boîte d'encastrement Batibox en boîte de dérivation en y ajoutant un couvercle de finition.
Comment monter une cloison en béton cellulaire ? Leroy Merlin
Caractéristiques Techniques et Normes
Les boîtes d'encastrement sont soumises à des caractéristiques techniques précises garantissant leur performance et leur sécurité. Pour une boîte simple Batibox pour béton, par exemple, le mode de pose est la construction en béton, avec une forme ronde. Il s'agit d'une boîte de jonction/raccordement d'appareils, garnie sans inserts d'appareils, mais prévue pour en recevoir 2. La fixation des appareils se fait par vissage, avec des vis fournies.
Ces boîtes sont conçues pour des diamètres de tube de 20/25 mm et des diamètres de câble allant de 20 à 25 mm. Elles disposent d'entrées à l'arrière et d'un nombre total de 5 entrées. Le matériau utilisé est du plastique, sans halogène, avec une finition de surface non traitée et une couleur grise. La classe de protection est IP20, et la finition du couvercle est sans. La fixation du couvercle se fait par un autre moyen. Elles ne sont ni plombables, ni conçues pour un maintien de fonction, ni blindées, ni étanches à l'air. La borne, si présente, n'est pas en position fixe. Il n'y a pas de fixation au crochet de luminaire, ni de tubulure. La résistance aux chocs (IK) est de IK04. Les températures d'utilisation/installation varient de -5 à 40°C, et les températures de stockage de -5 à 60°C. Ces spécifications techniques, couplées aux marquages conformes aux normes DIN EN, attestent de la qualité et de la sécurité des boîtes d'encastrement.
Évolutions et Innovations : L'Ère de la Maison Connectée
Le monde de l'électricité évolue constamment, et les boîtes d'encastrement ne font pas exception. Avec le développement des technologies intelligentes et de la domotique, ces boîtes sont de plus en plus conçues pour accueillir des dispositifs domotiques, des capteurs, ou des modules de communication.
Les boîtes à sceller, qui constituent une catégorie importante de ces accessoires, comprennent une gamme variée d'options pour répondre aux besoins des installations électriques et de maçonnerie modernes. Elles protègent non seulement les câbles et les appareillages, mais facilitent également les futures interventions de maintenance. Les boîtes Batibox Maçonnerie de Legrand, par exemple, disponibles en différentes profondeurs et configurations, sont conçues pour s'adapter aux murs en maçonnerie tout en offrant une excellente résistance.
Les boîtes d'encastrement Eurohm, qu'elles soient rondes ou carrées, s'ajustent aux besoins des installations domestiques ou industrielles, avec des modèles spécifiques pour les prises haute puissance (32A) qui garantissent une sécurité optimale. Pour une protection accrue et une durée de vie prolongée des installations, les protège-boîtiers Eurohm assurent une protection contre la poussière et les débris.
Pour les espaces plus restreints, les boîtes pour micromodule, d'une profondeur de 40 mm ou 50 mm, sont idéales. Les boîtes multimédia Batibox, disponibles en modèles 5 modules, permettent une installation soignée et intégrée des systèmes multimédia, tels que les prises réseau ou les connexions audio/vidéo.
En somme, les boîtes à sceller sont des éléments clés pour des installations électriques fiables, sécurisées et esthétiques. Elles sont le choix incontournable pour les professionnels comme pour les particuliers souhaitant réaliser des travaux électriques dans les règles de l'art. La sélection diversifiée de boîtes à sceller et d'accessoires disponible sur les plateformes spécialisées permet de trouver la solution parfaite pour chaque besoin, assurant ainsi que chaque installation, qu'elle soit simple ou complexe, réponde aux exigences de sécurité et de performance les plus strictes.
