L'installation électrique d'un logement moderne, qu'il s'agisse d'une construction neuve ou d'une rénovation, repose sur des éléments fondamentaux pour garantir sécurité et fonctionnalité. Parmi ces composants essentiels, la boîte de dérivation joue un rôle central dans la distribution et la gestion des circuits électriques. Cet article se concentre spécifiquement sur l'usage et l'installation des boîtes de dérivation dans le contexte des cloisons en plaques de plâtre (Placo), particulièrement lorsqu'il s'agit de raccorder des appareils tels que les radiateurs électriques. Comprendre son importance, ses types, et les étapes de son installation est crucial pour tout professionnel ou bricoleur averti.
Le Rôle Essentiel de la Boîte de Dérivation
Une boîte de dérivation, également appelée boîte de connexion ou boîte de jonction, est un composant indispensable pour la réalisation de raccordements électriques. Son rôle principal est de regrouper toutes les connexions d'un circuit électrique. Elle centralise les départs vers les différents appareils électriques, permettant ainsi une distribution organisée et sécurisée du courant. C'est pourquoi elle doit impérativement être placée au plus près des installations, en aval du tableau électrique, afin de minimiser les longueurs de câbles et d'assurer une maintenance facilitée.
Dans le cadre d'une installation en plaques de plâtre, la boîte de dérivation assure que les connexions des fils électriques sont protégées et facilement accessibles pour d'éventuelles modifications ou dépannages. Elle sert de point de jonction entre les fils provenant du tableau électrique et ceux qui alimentent les différents points de consommation, tels que les prises, les interrupteurs, les luminaires et, bien sûr, les radiateurs électriques.
Typologie des Boîtes de Dérivation et Leur Application
Indispensable pour la réalisation de raccordements électriques, la boîte de dérivation se décline sous plusieurs types différents, chacun adapté à des environnements et des contraintes spécifiques. Le choix de la boîte de dérivation appropriée dépendra donc de l'emplacement prévu pour son installation et du type de travaux électriques réalisés.

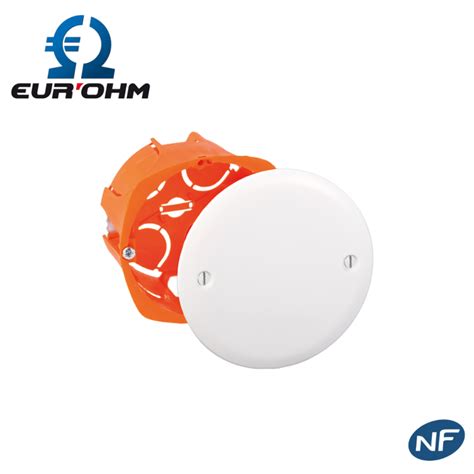

Boîte de dérivation encastrable : Ce type de boîte est conçu pour être intégré directement dans la structure d'un mur, qu'il soit en maçonnerie ou en plaques de plâtre. Elle offre une finition discrète et esthétique, car une fois installée, elle est invisible, à l'exception de son capot ou de ses points d'accès. L'installation d'une boîte de dérivation encastrable dans un mur en Placo requiert une découpe précise dans la plaque et une fixation solide pour assurer sa stabilité.
Boîte de dérivation pour combles : Comme son nom l'indique, cette boîte est spécifiquement conçue pour les installations dans les combles, les greniers ou les espaces sous toiture. Elle est souvent conçue pour résister à des conditions environnementales potentiellement plus difficiles (poussière, humidité résiduelle) et peut avoir des dimensions plus généreuses pour accueillir un plus grand nombre de connexions. Elle peut également être installée dans des faux-plafonds et des planchers techniques, offrant une grande polyvalence.
Boîte de dérivation en saillie (ou hors-corps) : Contrairement aux boîtes encastrables, les boîtes en saillie sont fixées directement sur la surface du mur ou du plafond. Elles sont plus faciles à installer et à accéder, ce qui les rend idéales pour les rénovations rapides ou les situations où une intégration discrète n'est pas une priorité. Elles sont couramment utilisées dans les garages, les caves ou les ateliers.
Boîte de dérivation étanche : Pour les environnements exposés à l'humidité, comme les salles de bains, les cuisines ou les espaces extérieurs, les boîtes de dérivation étanches (avec un indice de protection IP élevé) sont indispensables. Elles garantissent que l'eau ne peut pas pénétrer à l'intérieur et compromettre la sécurité des connexions électriques.
Pour le raccordement de radiateurs électriques dans des cloisons en Placo, la boîte de dérivation encastrable est généralement le choix privilégié pour son intégration esthétique.
Installation d'une Boîte de Dérivation Encastrable dans un Mur en Placo
L'installation d'une boîte de dérivation encastrable dans un mur en plaques de plâtre est une étape cruciale pour assurer la sécurité et la fiabilité de vos raccordements électriques. Bien que le principe de base soit le même que pour un mur en maçonnerie, le travail avec du Placo présente ses spécificités. Voici les étapes clés, en utilisant les informations fournies et en les développant pour une compréhension approfondie.
Étape 1 : Planification et Préparation de l'Emplacement

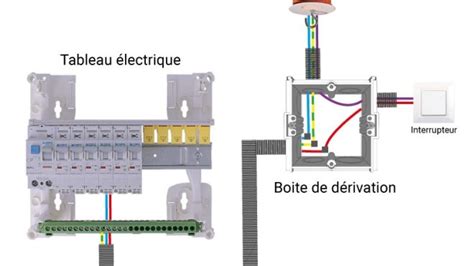

Avant toute chose, il est essentiel de déterminer l'emplacement exact de la boîte de dérivation. Elle doit être placée au plus près des installations qu'elle dessert, en aval du tableau électrique. Pour une installation en Placo, cela implique de choisir un endroit où la boîte pourra être solidement fixée. Il faut identifier le passage des gaines électriques qui alimenteront la boîte et ceux qui en partiront vers les radiateurs ou autres appareils.
Pour une rénovation, il faut, au préalable, tracer les saignées ainsi que l’emplacement de la boite de dérivation. La saignée est le canal creusé dans le mur pour y faire passer les gaines électriques. Dans le cas du Placo, cela signifie découper précisément la plaque de plâtre pour créer une cavité adaptée à la taille de la boîte de dérivation encastrable. L'utilisation d'un niveau à bulle est recommandée pour s'assurer que la découpe est parfaitement droite. Il est également important de vérifier qu'aucun obstacle (montant métallique, isolant, autre gaine) ne se trouve à l'emplacement choisi.
Comment reporter une forme sur placo, plancher ou autre.
Étape 2 : Mise en Place des Ganes Électriques
Une fois la cavité créée et les saignées tracées, il faut préparer l'insertion des gaines électriques. Ces gaines, généralement de couleur rouge ou jaune pour les circuits d'éclairage et de couleur orange pour les circuits de prises, protègent les fils électriques et facilitent leur passage.
Placer les gaines électriques au sein de la boite de dérivation en les insérant de quelques centimètres. Les gaines doivent dépasser suffisamment à l'intérieur de la boîte pour permettre une connexion aisée aux bornes de raccordement, mais pas trop pour ne pas gêner la fermeture du capot. La boîte de dérivation encastrable dispose généralement de plusieurs entrées prévues pour les gaines, qu'il faut ouvrir à l'aide d'un outil adapté (cutter, pince coupante).
Étape 3 : Fixation de la Boîte de Dérivation
C'est une étape cruciale, surtout dans un mur en Placo où la fixation doit être robuste pour supporter le poids des fils et assurer la sécurité. Il existe plusieurs méthodes pour fixer une boîte de dérivation encastrable dans du Placo :
Utilisation de pattes de fixation : Certaines boîtes sont livrées avec des pattes métalliques qui se déploient une fois la boîte insérée dans la découpe. Ces pattes viennent se plaquer à l'arrière de la plaque de plâtre, assurant ainsi une bonne tenue.
Fixation par vis dans les montants : Si la boîte est positionnée de manière à ce que ses bords coïncident avec les montants métalliques ou en bois de la cloison, elle peut être directement vissée dans ces supports. C'est la méthode la plus sécurisée.
Utilisation de chevilles adaptées au Placo : Pour les boîtes qui ne peuvent pas être fixées aux montants, l'utilisation de chevilles spécifiques pour plaques de plâtre (chevilles Molly, chevilles à expansion) est nécessaire. Ces chevilles se dilatent à l'intérieur de la cloison, offrant un point de fixation solide.
Mettre du plâtre dans la cavité prévue pour la boite de dérivation, puis positionner la boite de connexion au bord de la cloison. Dans le cas d'une installation en rénovation où la boîte est encastrée, il est courant d'utiliser du plâtre ou un enduit de rebouchage pour caler la boîte et assurer une finition lisse avec le mur. Le plâtre est appliqué dans la découpe avant d'insérer la boîte, puis la boîte est positionnée de manière à être affleurante avec la surface de la cloison. Il est important de ne pas mettre trop de plâtre pour ne pas gêner la fermeture du capot par la suite.
Étape 4 : Connexion des Conducteurs Électriques
Une fois la boîte solidement fixée, l'étape suivante consiste à réaliser les connexions électriques. C'est le cœur de la fonction de la boîte de dérivation.

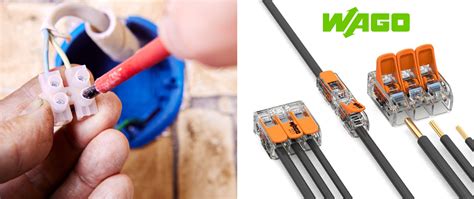

Relier les conducteurs, à l’intérieur de la boite de dérivation, à l’aide de bornes de connexion. Les bornes de connexion sont des dispositifs qui permettent de relier plusieurs fils électriques ensemble de manière sécurisée et organisée. Les types de bornes les plus courants sont :
- Bornes à vis : Les fils sont insérés dans des douilles et serrés à l'aide de vis. Elles sont robustes et fiables.
- Bornes automatiques (ou Wago) : Ces bornes sont très pratiques et rapides à utiliser. Il suffit d'insérer le fil dénudé dans l'orifice prévu, et un système de ressort assure le contact. Elles sont idéales pour simplifier le câblage, surtout dans les espaces restreints.
Il est impératif de respecter scrupuleusement le code couleur des fils électriques :
- Phase (L) : Généralement de couleur marron, noire ou grise. C'est le fil sous tension.
- Neutre (N) : Généralement de couleur bleue. Il permet le retour du courant.
- Terre (PE) : Généralement de couleur verte et jaune. Il assure la sécurité en cas de défaut d'isolement.

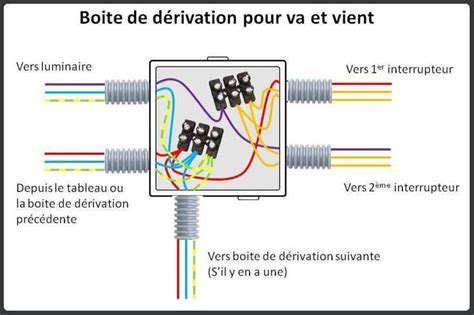

Dans la boîte de dérivation, les fils de phase provenant de différentes sources sont reliés ensemble, de même pour les fils neutres et les fils de terre. Ensuite, des départs sont créés pour alimenter les différents appareils. Pour le raccordement d'un radiateur électrique, le fil de phase, le fil neutre et le fil de terre de l'alimentation principale seront connectés aux fils correspondants du radiateur, en utilisant les bornes appropriées. Il est essentiel de s'assurer que tous les fils sont correctement dénudés (environ 1 cm) et solidement insérés dans les bornes pour garantir un contact optimal et éviter tout risque de surchauffe ou de court-circuit.
Il est également possible d'installer des disjoncteurs directement dans certaines boîtes de dérivation pour protéger individuellement les circuits, bien que la pratique courante soit de les placer dans le tableau électrique principal.
Étape 5 : Finition et Vérification
Une fois toutes les connexions réalisées, il faut procéder à la finition pour assurer une intégration parfaite et sécurisée.
Enlever le surplus de plâtre avec le tranchant d’une truelle. Après que le plâtre ou l'enduit utilisé pour caler la boîte ait légèrement pris, il est important de retirer tout excès qui pourrait dépasser de la boîte ou gêner sa fermeture. Un tranchant de truelle, un couteau à enduire ou un cutter permettent de réaliser cette opération avec précision.
Ensuite, il faut s'assurer que le capot de la boîte de dérivation est correctement fermé et clipsé. Ce capot assure la protection contre les poussières et les contacts accidentels avec les connexions électriques. Il est souvent doté d'une membrane souple permettant le passage des gaines sans compromettre l'étanchéité ou la protection.
Enfin, une vérification complète du câblage est indispensable. Avant de remettre le courant, il est recommandé de tester la continuité des circuits à l'aide d'un multimètre pour s'assurer qu'il n'y a pas de court-circuit ou de coupure. Une fois le courant rétabli, il faut vérifier le bon fonctionnement de l'appareil raccordé, dans ce cas, le radiateur électrique. Si une installation de plusieurs radiateurs est effectuée, chaque connexion doit être vérifiée individuellement.
Accessibilité et Normes de Sécurité
Un point crucial concernant l'installation des boîtes de dérivation, qu'elles soient encastrables ou non, est leur accessibilité. La norme électrique impose que toutes les boîtes de dérivation doivent rester accessibles tout au long de la vie de l'installation. Cela signifie qu'elles ne doivent pas être dissimulées derrière des éléments fixes et inamovibles, tels que des cloisons définitives, des revêtements de sol collés ou des plafonds non démontables.
Dans le cas d'une boîte encastrée dans un mur en Placo, l'accessibilité est assurée par le fait que la plaque de plâtre elle-même est un matériau démontable, permettant d'accéder à la boîte en cas de besoin. Cependant, il est déconseillé de recouvrir la boîte avec des couches épaisses d'enduit ou de peinture qui rendraient son ouverture difficile. Il est également recommandé de signaler l'emplacement des boîtes de dérivation sur les plans électriques du logement.
Le respect des normes en vigueur (notamment la norme NF C 15-100 en France) est primordial pour garantir la sécurité des personnes et des biens. Ces normes définissent les règles relatives à la conception, à l'installation et à la maintenance des installations électriques, y compris le type de boîtes de dérivation à utiliser, leur emplacement, et les méthodes de connexion. Pour le raccordement de radiateurs électriques, qui représentent une charge électrique importante, il est essentiel de dimensionner correctement les câbles, les disjoncteurs et d'utiliser des boîtes de dérivation adaptées au courant transitant.
L'Importance de la Boîte de Dérivation pour les Radiateurs Électriques en Placo

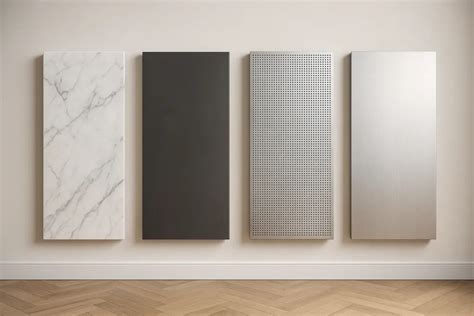

Le choix d'une boîte de dérivation appropriée et son installation soignée sont particulièrement importants lorsqu'il s'agit de raccorder des radiateurs électriques dans des cloisons en Placo. Les radiateurs sont des appareils qui consomment une quantité significative d'énergie et qui fonctionnent souvent de manière prolongée, surtout en période de chauffage. Par conséquent, les connexions électriques qui les alimentent doivent être impeccables pour éviter tout risque de surchauffe, de court-circuit, voire d'incendie.
Une boîte de dérivation encastrable bien installée dans un mur en Placo assure que les connexions sont à l'abri des chocs et de la poussière, tout en restant accessibles pour une maintenance éventuelle. Elle permet de réaliser des dérivations propres depuis le circuit d'alimentation principal vers le radiateur, en garantissant des contacts électriques fiables grâce à l'utilisation de bornes de connexion de qualité.
L'utilisation de gaines électriques adaptées, le respect des couleurs des fils, et la solidité de la fixation de la boîte sont autant de facteurs qui contribuent à la sécurité et à la durabilité de l'installation. En suivant attentivement les étapes décrites, et en se conformant aux normes de sécurité électrique, il est possible de réaliser des raccordements électriques fiables et durables pour les radiateurs en Placo, assurant ainsi confort et sécurité au sein du logement.
En résumé, la boîte de dérivation est un élément fondamental de toute installation électrique. Dans le contexte spécifique des cloisons en plaques de plâtre et du raccordement d'appareils tels que les radiateurs, le choix d'une boîte encastrable et une installation méticuleuse sont des gages de sécurité et de performance. Comprendre son rôle, connaître les différents types disponibles, et maîtriser les techniques d'installation sont des compétences essentielles pour quiconque souhaite réaliser des travaux électriques dans le respect des normes et des bonnes pratiques.
