L'installation électrique dans une habitation moderne repose sur des éléments discrets mais fondamentaux : les boîtiers d'encastrement. Ces composants, souvent méconnus du grand public, jouent un rôle crucial dans la sécurité, la fonctionnalité et l'esthétique des installations électriques. Qu'il s'agisse de fixer des prises, des interrupteurs, des commandes ou des éléments de communication, le boîtier d'encastrement est le support indispensable qui accueille et protège les mécanismes, tout en assurant une intégration harmonieuse dans les cloisons. Cet article explore en détail les différents types de boîtiers d'encastrement pour cloisons sèches, leurs spécificités, les normes qui les régissent, ainsi que les bonnes pratiques d'installation.
L'importance fondamentale des boîtiers d'encastrement
Avant toute chose, il est essentiel de comprendre la raison d'être des boîtiers d'encastrement. Ces boîtes, intégrées directement dans les murs ou les cloisons, ont pour mission principale de recevoir et de sécuriser les appareillages électriques tels que les prises et les interrupteurs. Elles offrent un support solide pour la fixation de ces mécanismes, protègent les connexions électriques des poussières et des chocs, et facilitent l'accès pour d'éventuelles maintenances ou modifications.
Dans le domaine de l'électricité, la sécurité est une priorité absolue. L'installation d'un boîtier d'encastrement conforme aux normes en vigueur, comme la célèbre norme NF C 15-100 en France, est une garantie de sécurité pour les biens et les personnes. Cette réglementation définit les règles précises concernant l'encastrement mural, le type de support d'appareillage à utiliser, et assure que l'installation est à la fois sûre, durable et fiable. Ignorer ces directives peut entraîner des risques d'incendie, de court-circuit, ou des dysfonctionnements ultérieurs de l'installation. Les boîtiers d'encastrement sont donc bien plus que de simples contenants ; ils sont des éléments clés de la sécurité électrique.
Les différents types de boîtiers d'encastrement pour cloisons sèches
Le marché propose une variété de boîtiers d'encastrement, chacun répondant à des besoins spécifiques en fonction du type de mur, des exigences thermiques et de la nature de l'appareillage à installer. Pour les cloisons sèches, qui constituent la majorité des aménagements intérieurs modernes, plusieurs options sont disponibles.

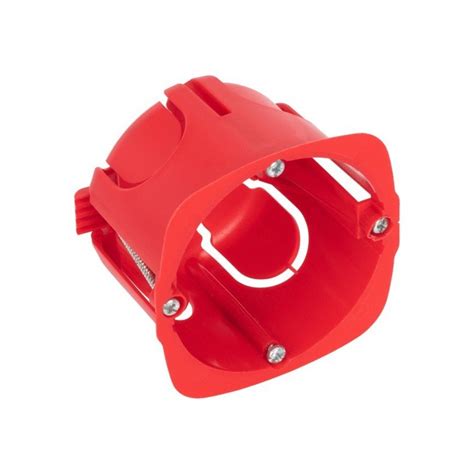

La boîte pour cloison sèche : le standard polyvalent
C'est le modèle le plus couramment utilisé dans les constructions neuves et les rénovations impliquant des cloisons en plaques de plâtre. Conçue spécifiquement pour les parois creuses, elle s'adapte parfaitement aux plaques de plâtre de différentes épaisseurs (BA13, BA15), aux cloisons alvéolaires, ainsi qu'aux panneaux de bois ou MDF.
Son installation est généralement simple et rapide. Elle consiste à marquer le positionnement central de la boîte, puis à percer un trou d'un diamètre précis, souvent 67 mm, à l'aide d'une scie cloche. Une fois le trou réalisé, la boîte est insérée, et des pattes de fixation, souvent métalliques, sont serrées pour la maintenir fermement contre la plaque de plâtre. Ces pattes s'écartent à l'intérieur de la cloison, assurant un maintien solide. La plupart de ces boîtes sont équipées de vis pour la fixation du mécanisme d'appareillage, et certaines disposent également de griffes ou d'étriers pour un ancrage renforcé.
Il est important de noter que la qualité et la conception des boîtes pour cloison sèche peuvent varier d'une marque à l'autre. Il est recommandé de privilégier des modèles certifiés et répondant aux normes en vigueur pour garantir une installation fiable.

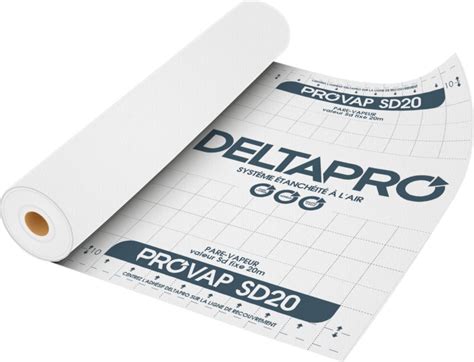

La boîte BBC (Bâtiment Basse Consommation) : l'étanchéité à l'air pour l'efficacité énergétique
Dans le contexte actuel de préoccupations environnementales et de réglementations thermiques de plus en plus strictes, comme la RT 2012 et la RE 2020, l'étanchéité à l'air des bâtiments prend une importance capitale. La boîte BBC est spécifiquement conçue pour minimiser les infiltrations d'air dans l'installation électrique.
Elle est équipée d'une membrane hermétique, souvent en élastomère de haute qualité, qui entoure les passages de gaines électriques. Cette membrane, conçue pour ne pas se déchirer, assure une parfaite étanchéité entre l'isolant et le câble, empêchant ainsi l'air de circuler autour de l'appareillage. Cette caractéristique est essentielle pour éviter les ponts thermiques, réduire les déperditions d'énergie et améliorer l'efficacité énergétique globale du bâtiment.
Bien que les boîtes BBC ne soient pas obligatoires en rénovation, leur utilisation est fortement recommandée pour optimiser les performances thermiques. Dans le neuf, elles sont devenues un élément standard, contribuant à atteindre les exigences des réglementations thermiques. L'installation d'une boîte BBC seule ne donne pas droit à des aides financières directes, mais elle participe à l'atteinte des performances globales requises pour bénéficier de subventions dans le cadre de projets de construction ou de rénovation énergétique.

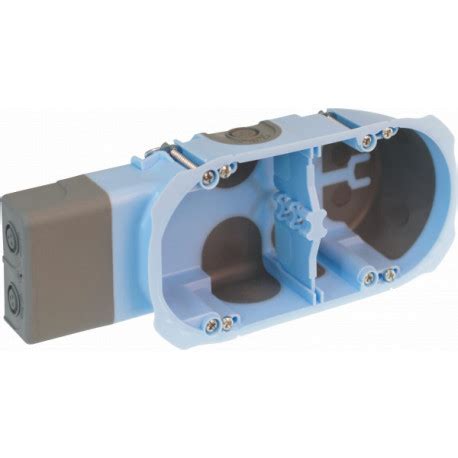

Les boîtes multipostes : la consolidation des installations
Lorsqu'il s'agit d'installer plusieurs appareillages côte à côte, comme une double prise, un interrupteur et une prise, l'utilisation de boîtes multipostes est préférable à l'installation de plusieurs boîtes individuelles. Ces boîtes sont conçues pour accueillir plusieurs mécanismes dans un seul bloc, offrant ainsi une meilleure organisation et une esthétique plus soignée.
Les boîtes multipostes existent en différentes configurations (double, triple, quadruple, voire jusqu'à 6 postes) et sont disponibles avec ou sans membrane d'étanchéité à l'air. Lors du choix d'une boîte multiposte, il est crucial de vérifier l'entraxe entre les postes, qui doit correspondre aux standards des appareillages, ainsi que la profondeur de la boîte, qui doit être suffisante pour accueillir confortablement tous les mécanismes. L'utilisation de boîtes multipostes permet de respecter l'entraxe réglementaire entre les appareils et de garantir une installation propre et sécurisée.
La boîte de dérivation placo : une fonction différente
Il est important de distinguer les boîtes d'encastrement des boîtes de dérivation. Tandis que les boîtes d'encastrement accueillent les appareillages visibles en façade (prises, interrupteurs), les boîtes de dérivation sont des boîtiers discrets, généralement installés en faux plafond ou dans des espaces cachés, qui servent à connecter et répartir les circuits électriques en arrière-plan. Elles permettent de réaliser des jonctions entre les câbles et de distribuer le courant vers différents points de l'installation. Les boîtes de dérivation pour placo sont conçues pour être intégrées dans les cloisons sèches, souvent sans membrane d'étanchéité, car leur fonction n'est pas liée à l'étanchéité à l'air de l'enveloppe du bâtiment.
Installation d'une boîte d'encastrement dans du placo : les étapes clés
L'installation d'une boîte d'encastrement dans une cloison sèche, bien que présentée comme une tâche relativement simple, requiert méthode et précision pour garantir une installation sûre et conforme.
Préparation et sécurité
Avant toute intervention, la première règle de sécurité est de couper l'alimentation électrique générale au niveau du disjoncteur principal. Il est impératif de s'assurer que le courant est bien coupé avant de commencer les travaux.
Détermination de l'emplacement
Il faut choisir l'emplacement exact de la boîte d'encastrement. Il est crucial de s'assurer que le passage de gaine de la boîte sera bien aligné avec la gaine électrique existante ou prévue. Une fois l'emplacement défini, il faut marquer au crayon le contour de la boîte ou son centre sur la cloison.

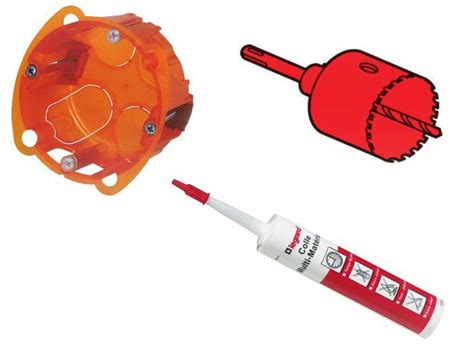

Perçage de l'ouverture
L'outil le plus adapté pour réaliser une ouverture précise est une scie cloche du diamètre recommandé pour la boîte, généralement 67 mm pour les boîtes standards. Il est conseillé de percer de manière régulière pour éviter d'éclater la plaque de plâtre. Si le mur est creux, le perçage doit être effectué avec soin.
Mise en place et fixation de la boîte
Une fois le trou réalisé, il faut passer les fils électriques dans la gaine, puis dans le passage de la boîte d'encastrement. La boîte est ensuite insérée dans l'ouverture. Pour les boîtes pour cloison sèche, les pattes de fixation sont serrées pour ancrer la boîte dans le placo. Il est important de vérifier l'horizontalité ou la verticalité de la boîte à l'aide d'un niveau à bulle et d'ajuster si nécessaire. Pour les boîtes multimatériaux ou celles destinées à être scellées, une colle spécifique ou du plâtre peut être utilisé pour assurer une fixation robuste.
Dans le cas d'une boîte à sceller, après avoir positionné la boîte dans la réservation, on la fixe avec du plâtre ou un mortier adapté, en veillant à ce qu'elle soit parfaitement alignée. Il faut ensuite laisser sécher le produit de scellement avant de procéder aux étapes suivantes.
Raccordement et finition
Une fois la boîte solidement fixée, les fils électriques sont raccordés aux bornes du mécanisme d'appareillage (prise, interrupteur). Le mécanisme est ensuite vissé sur les supports prévus dans la boîte. Enfin, le plastron ou la plaque de finition est clipsé ou vissé par-dessus pour cacher les fixations et donner un aspect fini à l'installation.
Aspects réglementaires et conformité
L'installation électrique est un domaine fortement réglementé pour garantir la sécurité. La norme NF C 15-100 est la référence en France pour les installations électriques basse tension. Elle dicte de nombreuses règles, notamment concernant :
- Le type de boîte à utiliser : la norme spécifie les caractéristiques des boîtes d'encastrement en fonction du type de mur (cloison sèche, maçonnerie) et des performances attendues (étanchéité à l'air).
- La profondeur des boîtes : une profondeur standard de 40 mm est souvent suffisante pour les appareillages simples. Cependant, pour des mécanismes plus volumineux comme les variateurs de lumière, les prises USB ou les boîtiers RJ45, il est impératif de choisir des boîtes plus profondes (50 mm et plus) pour éviter tout risque de surchauffe ou de mauvais contact.
- La fixation des appareillages : les normes actuelles interdisent de plus en plus la fixation des appareillages par des griffes, privilégiant la fixation par vis sur le corps de la boîte, ce qui assure une tenue plus fiable et durable.
- L'étanchéité à l'air : dans le cadre des réglementations thermiques, l'étanchéité à l'air des passages de câbles est primordiale. Les boîtes BBC avec leurs membranes hermétiques sont la solution pour répondre à cette exigence.
Il est conseillé, même pour les bricoleurs avertis, de se référer à la norme NF C 15-100 ou de consulter un professionnel pour s'assurer que l'installation est parfaitement conforme.
Résolution de problèmes courants lors de l'installation
Il arrive que des situations imprévues surviennent lors de l'installation de boîtiers d'encastrement, notamment lors de rénovations.
Boîtier endommagé
Un problème fréquent rencontré lors de la rénovation est un boîtier existant endommagé sur les côtés, rendant difficile la fixation des griffes de la prise. Dans ce cas, il est possible de tenter de caler la partie endommagée avec une petite pièce de bois ou de plastique pour que les griffes de la prise puissent y trouver un appui suffisant. Cependant, si le boîtier est trop endommagé, la solution la plus sûre et la plus durable est de le remplacer par un nouveau boîtier, idéalement adapté au type de mur.
Boîtier scellé de travers
Si un boîtier a été scellé de travers, l'utilisation des filetages existants pour visser la prise entraînera une installation de travers, ce qui est inesthétique et peut poser des problèmes de bon fonctionnement. La meilleure approche est de corriger l'alignement. Cela peut impliquer de retirer partiellement le boîtier, de le réaligner, puis de le refixer correctement. Si le boîtier est scellé dans un mur en maçonnerie, il faudra peut-être refaire une réservation plus précise. Pour les cloisons sèches, un boîtier mal aligné peut souvent être repositionné en ajustant les pattes de fixation ou en refaisant le trou si nécessaire.

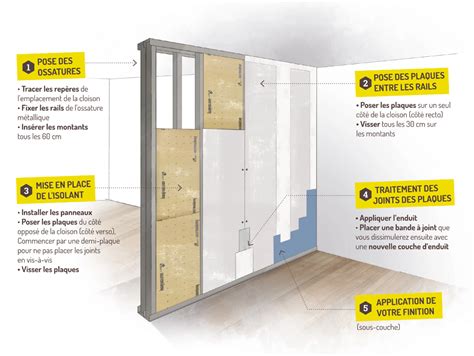

Installation dans des cloisons alvéolées
Les cloisons en plaques de plâtre alvéolées présentent des défis d'installation spécifiques. Pour ces types de cloisons, il est impératif d'utiliser des boîtes d'encastrement pour cloisons sèches équipées de pattes de fixation robustes. Ces pattes permettent d'accrocher la boîte à l'intérieur de la structure alvéolée. Il est essentiel de s'assurer que les pattes s'écartent suffisamment pour offrir une bonne prise. Dans certains cas, pour une fixation plus solide, des chevilles spécifiques pour cloisons creuses peuvent être utilisées en complément.
Le choix d'un boîtier adapté au type de cloison est donc primordial pour garantir la sécurité et la stabilité de l'installation. En cas de doute, privilégier les boîtiers conçus pour les cloisons creuses avec des systèmes de fixation éprouvés est la meilleure stratégie.
Installer une Boîte d’Encastrement dans une Cloison
En résumé, le choix et l'installation d'un boîtier d'encastrement sont des étapes fondamentales pour toute installation électrique dans des cloisons sèches. En comprenant les différents types de boîtiers disponibles, en respectant les normes en vigueur et en appliquant les bonnes techniques d'installation, il est possible de garantir une installation électrique sûre, fonctionnelle et pérenne.
