Dans le monde de l'électronique, la fiabilité et la facilité de connexion des composants sont primordiales, en particulier lors du prototypage et de la conception de circuits. Les borniers à vis à 3 broches, et plus spécifiquement ceux à entrée latérale avec un pas de 2,54 mm, émergent comme une solution particulièrement ingénieuse et polyvalente pour répondre à ces exigences. Ces dispositifs, bien que simples en apparence, offrent une alternative robuste et pratique aux méthodes de connexion plus traditionnelles, ouvrant la voie à des conceptions plus propres, plus rapides et plus flexibles.
Comprendre le Bornier à Vis à 3 Broches
Un bornier à vis, dans son essence, est un composant électrique conçu pour maintenir fermement deux fils ensemble, permettant ainsi le passage du courant. Le mécanisme de fixation repose sur une vis qui, lorsqu'elle est serrée, comprime le fil contre une surface conductrice, assurant une connexion électrique solide. Dans le cas d'un bornier à 3 broches, la configuration offre une flexibilité accrue, permettant des connexions plus complexes ou des points de jonction supplémentaires au sein d'un circuit.
La conception spécifique des borniers à vis à 3 broches à entrée latérale de Pololu, mentionnée comme un exemple pertinent, met en avant plusieurs caractéristiques clés. Ces borniers sont conçus pour s'intégrer sur des cartes de circuits imprimés (PCB) et des cartes de prototypage, offrant une solution de connexion directe et souvent sans soudure. Le pas de 2,54 mm est une dimension standard dans l'industrie électronique, souvent appelée "pas de 100 mils", ce qui facilite leur intégration avec une vaste gamme de composants et de cartes préfabriquées.
La nature "à entrée latérale" de ces borniers est une caractéristique distinctive. Contrairement aux borniers où les fils entrent par le haut, l'entrée latérale permet une disposition des fils plus ordonnée et plus compacte le long de la carte. Cela est particulièrement avantageux dans les assemblages électroniques où l'espace est limité ou où une gestion des câbles propre est essentielle pour la fiabilité et la maintenance.
Caractéristiques et Spécifications Techniques
Les borniers à vis à 3 broches à entrée latérale de Pololu, et par extension de nombreux modèles similaires, présentent des spécifications qui soulignent leur robustesse et leur adaptabilité. Chaque bornier est équipé de trois bornes, chacune conçue pour accueillir les extrémités dénudées des fils. La gamme de fils supportée, typiquement entre 26 et 18 AWG (American Wire Gauge), couvre une large partie des besoins courants en électronique, des fils fins pour les signaux aux fils plus épais pour l'alimentation.
Une spécification cruciale est la valeur nominale de tension et de courant. Avec une valeur nominale de 150 V et 6 A, ces borniers sont capables de gérer des applications de puissance modérée, offrant une marge de sécurité pour de nombreux projets. Il est important de noter que ces valeurs nominales peuvent varier selon les fabricants et les modèles spécifiques. Par exemple, d'autres types de borniers à vis à entrée latérale peuvent être évalués pour 250 V et 16 A (selon les normes UL), démontrant la diversité des options disponibles sur le marché.
La mention que ces produits sont souvent livrés en paquets de trois est une indication de leur disposition pratique pour les utilisateurs. Cela permet d'acquérir plusieurs unités pour des projets multiples ou pour avoir des pièces de rechange à portée de main.
Applications et Avantages
La polyvalence des borniers à vis à 3 broches à entrée latérale les rend adaptés à une multitude d'applications. Leur principale force réside dans la facilité avec laquelle ils permettent des connexions fil-à-carte rapides et fiables, souvent sans nécessiter de soudure. Cette caractéristique est particulièrement précieuse dans les environnements de prototypage et de test, où les configurations de circuits peuvent changer fréquemment. La capacité de connecter et de déconnecter rapidement les fils accélère considérablement le processus de développement et de débogage.
Au-delà du prototypage, ces borniers trouvent leur place dans des applications plus permanentes. Leur conception à entrée latérale favorise une disposition des fils propre et organisée, ce qui est un facteur important dans la fabrication de produits électroniques finis, où l'esthétique, la gestion thermique et la facilité de maintenance sont également des considérations. Dans les assemblages électroniques complexes, où de nombreux fils doivent être routés, une organisation soignée peut prévenir les erreurs de câblage et simplifier l'assemblage.
Les avantages de l'utilisation de ces borniers sont multiples :
- Facilité d'utilisation : Les fils dénudés sont simplement insérés dans les bornes et serrés avec une vis. Aucune compétence spécifique en soudure n'est requise.
- Flexibilité : Ils permettent de connecter facilement différents types de fils et de composants, et peuvent être facilement remplacés ou réutilisés.
- Robustesse : La conception mécanique assure une connexion solide, capable de résister aux vibrations et aux contraintes mécaniques.
- Gain de temps : L'absence de soudure et la simplicité de connexion réduisent considérablement le temps d'assemblage.
- Compacité : Leur petite taille et leur disposition latérale contribuent à une conception de PCB plus dense et plus propre.
Comparaison avec d'Autres Types de Borniers
Il est instructif de comparer les borniers à vis avec d'autres types de bornes, notamment les borniers à ressort. Bien que les deux types servent le même objectif fondamental de connexion de fils, leurs mécanismes et leurs applications peuvent différer.
Un bornier à vis utilise une vis pour fixer le fil, tandis qu'un bornier à ressort utilise la tension d'un ressort pour maintenir le fil en place. Les borniers à vis sont souvent perçus comme offrant une connexion mécanique plus ferme, ce qui peut être un avantage dans des environnements soumis à des vibrations importantes. Les borniers à ressort, quant à eux, peuvent offrir une installation plus rapide car ils ne nécessitent pas de serrage de vis, mais leur fiabilité à long terme dans des conditions difficiles peut parfois être remise en question.
Le "pas" est une mesure fondamentale pour tous les types de borniers, représentant la distance entre les centres des broches ou des connecteurs adjacents. Un pas plus élevé indique généralement un bornier plus grand, potentiellement capable de gérer des fils plus épais ou d'avoir une meilleure isolation entre les conducteurs, ce qui est important pour la ligne de fuite (distance entre deux conducteurs dans l'air). Les spécifications électriques, telles que la tension et le courant nominaux, ainsi que la ligne de fuite et la rigidité diélectrique, sont cruciales pour choisir le bornier approprié pour une application donnée.
Il est intéressant de noter que, malgré leurs différences mécaniques, de nombreux types de borniers (à vis, à ressort, etc.) peuvent partager des caractéristiques électriques similaires et, dans certaines applications, être utilisés de manière interchangeable, à condition que leurs spécifications correspondent aux exigences du circuit. Si l'on recherche une borne à vis, opter pour un pas plus élevé peut être préférable pour des connexions plus robustes ou pour des applications nécessitant une meilleure séparation des conducteurs.
WAGO 221 : Connecteur rapide nouvelle génération compact et à leviers
Conception et Construction des Borniers à Vis

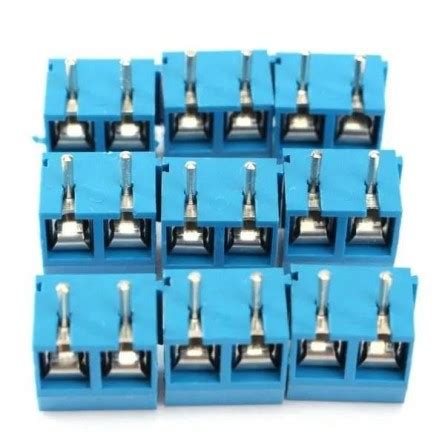

La structure d'un bornier à vis peut varier, mais un modèle typique de 2 ou 3 broches présente des caractéristiques distinctes. Un bornier à 2 broches peut avoir une arête d'un côté et une fente de l'autre, facilitant l'insertion et le serrage des fils. Un bornier à 3 broches est similaire, mais avec une fente supplémentaire au milieu, permettant une configuration de connexion à trois fils.
Certains de ces borniers sont conçus pour être modulaires. Ils peuvent s'emboîter les uns dans les autres, permettant de créer des bandes de borniers de longueur arbitraire. Cette capacité d'extension est extrêmement utile pour les systèmes qui nécessitent un grand nombre de connexions groupées. De plus, certains modèles peuvent être empilés verticalement pour augmenter la densité de connexion, bien que cela puisse affecter la hauteur totale du montage.
Les borniers à vis existent en deux orientations principales : entrée par le haut et entrée latérale. Comme mentionné précédemment, l'entrée latérale est particulièrement appréciée pour son organisation des câbles. Ces borniers peuvent être utilisés pour connecter plusieurs sources ou points de sortie, offrant une grande flexibilité dans la conception du câblage.
Un bornier à vis typique comporte deux trous de vis sur un côté pour le serrage des fils, et une fente ou une prise pour l'insertion du fil sur l'autre côté. La conception de la vis elle-même est importante ; elle doit être capable de fournir une pression suffisante pour maintenir fermement le fil sans l'endommager. En Amérique du Nord, par exemple, les vis des borniers sont souvent disponibles en différentes tailles pour s'adapter à une variété de tailles de fils, une considération importante pour l'interchangeabilité et la compatibilité. L'écrou, s'il est présent, joue un rôle crucial dans le maintien du fil en place, assurant une connexion électrique stable.
Types et Spécifications Diversifiés
Le marché offre une large gamme de borniers à vis, chacun avec ses propres spécifications. Un bornier à vis à entrée latérale avec un pas de 5 mm, par exemple, est une autre variante courante. Ces borniers peuvent être empilés pour créer des bandes de fils plus longues et sont généralement évalués pour 250 V et 16 A (selon les normes UL). Ils sont souvent vendus en paquets de quatre, offrant une autre option d'emballage pratique.
Il est impératif de vérifier les spécifications avant l'achat. Les paramètres tels que la tension nominale, le courant nominal, la plage de tailles de fils supportés (AWG ou mm²), le type de montage (traversant, montage en surface), la température de fonctionnement et les certifications de sécurité (UL, CE, RoHS) varient considérablement. Choisir le bon bornier garantit la sécurité, la fiabilité et la performance de votre projet électronique.
Le bornier à vis est un composant électrique fondamental, souvent utilisé pour les fils unipolaires. Sa simplicité, sa robustesse et sa capacité à fournir une connexion électrique sécurisée en font un choix privilégié pour de nombreuses applications, des dispositifs de consommation aux équipements industriels. La vis intégrée permet non seulement de fixer le fil, mais aussi de faciliter le passage du courant entre les fils, tout en offrant des capacités de mise à la terre lorsque cela est nécessaire. La disponibilité en différentes formes et tailles assure que des solutions existent pour presque tous les besoins de connexion électrique.
