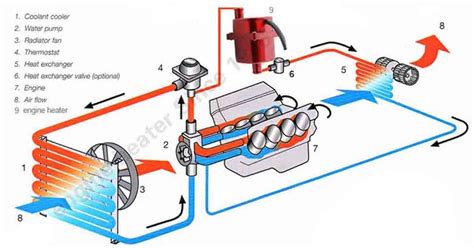

Le système de refroidissement d'un véhicule est un ensemble complexe où chaque composant joue un rôle essentiel pour maintenir le moteur à une température de fonctionnement optimale. Parmi ces éléments, le bouchon de radiateur, souvent négligé, est en réalité un acteur clé dont le fonctionnement précis garantit l'efficacité du refroidissement, la longévité des pièces et la performance globale du moteur. Loin d'être un simple couvercle, il s'agit d'une pièce de sécurité sophistiquée, dont le bon état est crucial, particulièrement dans des conditions d'utilisation exigeantes comme la piste.
Le rôle multifacette du bouchon de radiateur
Le bouchon de radiateur, également appelé soupape de sécurité, remplit plusieurs fonctions vitales au sein du circuit de refroidissement. Sa fonction première est de maintenir une pression adéquate dans le système. Lorsque le moteur chauffe, le liquide de refroidissement se dilate, ce qui entraîne une augmentation de la pression. Le bouchon est conçu pour réguler cette pression dans une plage spécifique, généralement comprise entre 1,1 et 1,6 bar (environ 12 à 16 psi), bien que des versions hautes performances puissent varier. Maintenir cette pression est fondamental car elle élève le point d'ébullition du liquide de refroidissement. Un liquide qui bout moins facilement est plus efficace pour évacuer la chaleur, prévenant ainsi la surchauffe.
En plus de maintenir la pression, le bouchon est équipé d'une soupape de décharge de pression. Si la pression interne du système dépasse le seuil défini par le bouchon, cette soupape s'ouvre pour libérer l'excès de liquide de refroidissement ou de vapeur vers le vase d'expansion. Ce mécanisme empêche une surpression dangereuse qui pourrait endommager les durites, le radiateur ou d'autres composants du circuit.
Inversement, lorsque le moteur refroidit, le liquide de refroidissement se contracte, créant un vide partiel dans le système. Pour éviter la formation d'une dépression qui pourrait endommager les joints ou aspirer de l'air, le bouchon de radiateur intègre une soupape de dépression ou une soupape unidirectionnelle. Cette soupape permet à l'air d'entrer dans le système, généralement en provenance du vase d'expansion, afin de compenser la contraction du liquide et de maintenir l'intégrité du circuit.
Enfin, certains bouchons de radiateur, particulièrement ceux associés à un vase d'expansion, possèdent une soupape secondaire qui facilite la réaspiration du liquide de refroidissement depuis le vase vers le radiateur lorsque le moteur refroidit. Cela assure un niveau de liquide de refroidissement constant dans le circuit principal, minimise les poches d'air et garantit une circulation optimale.
Comprendre le fonctionnement : pression et température
Il est crucial de comprendre que le bouchon de radiateur réagit principalement à la pression et non directement à la température. Bien que la température influence la pression par la dilatation du liquide, c'est l'augmentation de pression qui déclenche l'ouverture du bouchon. Ainsi, deux circuits identiques, remplis différemment, peuvent voir leur bouchon s'ouvrir à des températures légèrement différentes. Un circuit plus rempli peut générer une pression plus rapidement.
L'observation de l'ouverture du bouchon à différentes températures, comme rencontré dans le cas d'une moto de piste, peut s'expliquer par plusieurs facteurs. Un bouchon neuf de 1,6 bar s'ouvre effectivement à une pression plus élevée qu'un bouchon d'origine de 1,1 bar. Cependant, si le ressort du bouchon de 1,6 bar paraît plus dur, son seuil d'ouverture est intrinsèquement plus élevé. L'ouverture observée à 87°C pour le bouchon de 1,6 bar et à 91°C pour le bouchon de 1,1 bar indique que la pression dans le circuit a atteint le seuil de chaque bouchon à ces températures respectives.
La réaspiration du liquide de refroidissement dans le radiateur lors du refroidissement est un phénomène naturel lié à la contraction du liquide. La soupape de dépression du bouchon s'ouvre lorsque la pression interne devient inférieure à la pression atmosphérique, permettant au liquide du vase d'expansion, qui est à pression atmosphérique, de retourner dans le radiateur. Ce processus se poursuit jusqu'à ce que le bouchon soit complètement fermé et que le niveau soit stabilisé.
Les causes potentielles de dysfonctionnement
Plusieurs raisons peuvent expliquer un comportement anormal du système de refroidissement et, par conséquent, du bouchon de radiateur :
- Mauvaise purge du circuit : La présence d'air dans le système est une cause fréquente de problèmes. L'air emprisonné peut créer des points chauds, perturber la circulation du liquide et induire des variations de pression imprévisibles. Une purge mal effectuée, notamment sans utiliser les vis de purge spécifiques (comme sur un 1000 Gex), peut laisser des bulles d'air qui se dilatent avec la chaleur.
Prise d'air dans le circuit : Une durite fissurée, un joint de pompe à eau défectueux, ou un joint de calorstat poreux peuvent laisser entrer de l'air ou fuir du liquide de refroidissement sous pression.
Fuite au joint de culasse : Dans les cas plus graves, une fuite au joint de culasse peut permettre aux gaz de combustion de s'infiltrer dans le circuit de refroidissement, augmentant considérablement la pression et provoquant une surchauffe rapide. Un test au CO2 dans le vase d'expansion peut diagnostiquer ce problème. Il est important de noter qu'un joint de culasse défectueux ne provoque pas systématiquement de mayonnaise dans l'huile moteur si l'eau et l'huile ne communiquent pas.
Bouchon de radiateur défectueux : Avec le temps et les cycles de chauffe/refroidissement, les ressorts et les joints du bouchon peuvent s'user, entraînant une perte d'étanchéité ou une ouverture à une pression incorrecte. C'est pourquoi il est conseillé de remplacer le bouchon de radiateur périodiquement.
Problèmes liés au radiateur ou au ventilateur : Un radiateur encrassé ou endommagé, ou un ventilateur de refroidissement qui ne fonctionne pas correctement, peuvent limiter la dissipation de chaleur et entraîner une montée en température plus rapide, sollicitant davantage le bouchon.
Changer son liquide de refroidissement - Tuto Moto Magazine
L'importance de la purge et de l'entretien

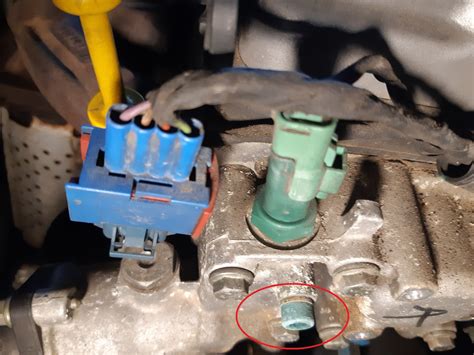

Une purge correcte du système de refroidissement est une étape fondamentale. Sur des modèles comme le 1000 Gex, l'utilisation de la vis de purge située près du calorstat est primordiale pour évacuer efficacement l'air emprisonné. La procédure consiste généralement à remplir le circuit à froid, à ouvrir cette vis, à faire l'appoint de liquide au fur et à mesure qu'il coule, puis à refermer la vis pendant que le liquide s'écoule encore. Démarrer le moteur ensuite, en laissant tourner jusqu'à ce que le ventilateur se déclenche et en surveillant le niveau, permet de chasser les dernières bulles d'air.
Dans certains cas, comme le souligne l'expérience partagée, une purge complète et un nouveau remplissage peuvent être nécessaires si une grosse bulle d'air persiste.
Rouler sans vase d'expansion : risques et avantages
Certains utilisateurs choisissent de rouler sans vase d'expansion, notamment sur circuit. L'avantage principal serait une simplification du circuit et potentiellement un gain de poids minime. Cependant, cela comporte des risques significatifs. Sans vase d'expansion, tout liquide expulsé par le bouchon de sécurité est perdu. En cas de surchauffe passagère, le système ne peut pas récupérer ce liquide, ce qui peut entraîner une baisse du niveau dans le radiateur et, à terme, une surchauffe plus grave. De plus, la réaspiration du liquide lors du refroidissement est moins efficace, augmentant le risque de présence d'air dans le circuit. Si l'on choisit cette option, il faut s'assurer que le bouchon de radiateur est parfaitement adapté et que le circuit est d'une étanchéité irréprochable pour éviter toute perte de liquide.
Le bouchon de radiateur : un composant à ne pas négliger
En résumé, le bouchon de radiateur est bien plus qu'une simple pièce métallique. C'est un composant de sécurité actif qui régule la pression dans le circuit de refroidissement, optimise le point d'ébullition du liquide, et assure l'intégrité du système lors des phases de chauffe et de refroidissement. Un bouchon en bon état, adapté aux spécifications du fabricant, et un système de refroidissement correctement purgé et entretenu sont essentiels pour prévenir la surchauffe, garantir la fiabilité du moteur et profiter pleinement de sa moto, que ce soit sur la route ou sur la piste. Les subtilités de ce système impliquent que chaque pièce compte, et le bouchon de radiateur, par sa fonction discrète mais vitale, mérite toute notre attention.
