Les matériaux réfractaires jouent un rôle crucial dans une multitude de processus industriels où des températures extrêmes sont la norme. Parmi eux, les briques réfractaires à base de silico-alumine, et plus particulièrement celles classées comme "haute teneur en alumine", se distinguent par leur polyvalence et leurs propriétés thermiques exceptionnelles. Ces matériaux sont essentiels pour assurer la sécurité, l'efficacité et la durabilité des équipements fonctionnant à haute température, tels que les fours métallurgiques, les incinérateurs, les fours de verrerie et de céramique. La compréhension de leur capacité thermique, de leur résistance aux températures élevées et de leurs caractéristiques de performance est fondamentale pour choisir le bon matériau pour chaque application spécifique.
Classification et Composition des Briques Réfractaires Silico-Alumineuses
Les matériaux réfractaires aluminosilicates, caractérisés par une teneur en Al₂O₃ supérieure à 48 %, sont collectivement désignés sous le nom de matériaux réfractaires à haute teneur en aluminium. Le produit final le plus couramment utilisé issu de ces matériaux est la brique à haute teneur en alumine, un composant essentiel dans les fours thermiques industriels. La classification de ces briques selon leur composition minérale révèle une gamme allant de la faible teneur en mullite et mullite (Al₂O₃ de 48 % à 71,8 %) aux compositions de mullite-corindon et corindon-mullite (Al₂O₃ de 71,8 % à 95 %), pour culminer avec le corindon pur (Al₂O₃ de 95 % à 100 %).
Dans la plage de teneur en Al₂O₃ inférieure à 71,8 %, une augmentation de la teneur en Al₂O₃ entraîne une augmentation de la mullite, qui est la phase cristalline principale dans ces produits. Au-delà de 71,8 % d'Al₂O₃, la proportion de mullite diminue tandis que celle de corindon augmente avec l'accroissement de la teneur en Al₂O₃. Les briques à haute teneur en alumine sont définies comme des produits frittés d'aluminosilicate ou d'alumine pure contenant au moins 48 % d'Al₂O₃. Elles sont souvent classées en catégories telles que :
- Classe I : Al₂O₃ > 75 %
- Classe II : Al₂O₃ 60 % - 75 %
- Classe III : Al₂O₃ 48 % - 60 %
Cette classification par teneur en alumine a une influence directe sur les propriétés thermiques et mécaniques des briques, déterminant ainsi leur aptitude à supporter des températures plus ou moins élevées et des conditions d'exploitation sévères.
Propriétés Thermiques Clés des Briques Réfractaires Silico-Alumineuses
La performance des briques réfractaires est intrinsèquement liée à leurs propriétés thermiques. La capacité thermique, la résistance au feu, la température de ramollissement sous charge et la conductivité thermique sont des paramètres cruciaux pour leur application.
Résistance au Feu (Réfractarité)
La réfractarité des briques à haute teneur en aluminium varie considérablement, se situant généralement entre 1770 °C et 2000 °C. Cette propriété est principalement influencée par la teneur en Al₂O₃ ; elle augmente parallèlement à l'augmentation de cette teneur dans le produit. De plus, la présence et le type d'impuretés, ainsi que la structure minérale du produit, jouent un rôle significatif dans la détermination de la réfractarité globale.
Température de Ramollissement sous Charge
La température à laquelle une brique réfractaire commence à se déformer sous l'effet d'une charge mécanique est un indicateur essentiel de sa résistance structurelle à haute température. Pour les briques à haute teneur en alumine, cette température est supérieure à 1400 °C et augmente avec la teneur en Al₂O₃.
Pour les produits dont la teneur en Al₂O₃ est inférieure à 71,8 %, la température de ramollissement sous charge dépend du rapport quantitatif entre la phase mullite et la phase vitreuse. Elle augmente avec la quantité de mullite. La nature et la quantité de la phase vitreuse ont un impact notable sur ce point de ramollissement. Lorsque la teneur en Al₂O₃ se situe entre 71,8 % et 90 %, les produits sont constitués de mullite ou de corindon. Dans cette plage, une augmentation de la teneur en Al₂O₃ maintient le volume de la phase vitreuse relativement constant, tandis que la quantité de corindon augmente et celle de mullite diminue. Par conséquent, l'augmentation de la température de ramollissement sous charge n'est pas très significative. Cependant, lorsque la teneur en Al₂O₃ dépasse 90 %, la diminution de la phase vitreuse et l'augmentation de la teneur en Al₂O₃ entraînent une augmentation marquée de la température de ramollissement sous charge, passant de 1630 °C pour 90 % d'Al₂O₃ à 1900 °C pour 100 % d'Al₂O₃.

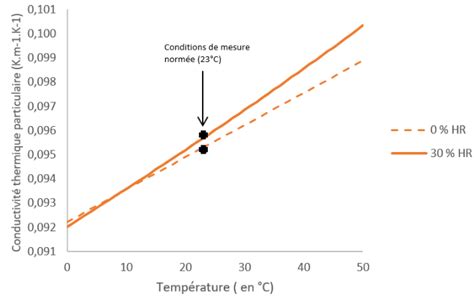

Conductivité Thermique
Les produits réfractaires à haute teneur en aluminium présentent une conductivité thermique supérieure à celle des briques en terre cuite. Cette différence s'explique par la moindre présence de verre à faible conductivité thermique et par l'augmentation de la proportion de cristaux de mullite et de corindon, qui possèdent une meilleure conductivité thermique.
Contrairement aux briques d'argile et aux briques de silice, dont la conductivité thermique augmente avec la température de manière linéaire, la conductivité thermique des briques réfractaires à haute teneur en alumine diminue à mesure que la température s'élève. Cette diminution est plus prononcée lorsque la teneur en Al₂O₃ est élevée, en raison de la présence accrue de cristaux de mullite et de corindon. Cependant, au-delà de 1000 °C, le taux de diminution de la conductivité thermique tend à ralentir. À température ambiante, la conductivité thermique d'une brique à haute teneur en aluminium peut être de 2 à 3 fois supérieure à celle d'une brique en terre cuite, mais cette différence s'estompe à des températures supérieures à 1000 °C.
Les variétés à faible teneur en Al₂O₃ parmi les briques à haute teneur en aluminium partagent des similitudes avec les briques en terre cuite en termes de température de ramollissement sous charge et de résistance aux chocs thermiques. Néanmoins, à mesure que la teneur en Al₂O₃ augmente, ces deux propriétés s'améliorent progressivement. Ces caractéristiques confèrent aux briques à haute teneur en alumine le statut de briques d'argile de haute performance, les rendant aptes à être utilisées dans les zones à très haute température des fours de fusion du verre.
Applications Spécifiques des Différents Types de Briques Réfractaires
La diversité des briques réfractaires, notamment celles à base de silico-alumine, permet de répondre à des besoins industriels très variés. Chaque type de brique est optimisé pour des conditions de température et d'environnement chimique spécifiques.
Briques à Haute Teneur en Aluminium
Utilisées dans les zones de fours généraux ou de maçonnerie nécessitant une résistance élevée aux températures et à l'usure, ainsi que pour les brûleurs et la maçonnerie spéciale. La voûte des zones à haute température des chambres de combustion peut supporter des températures allant de 1300 °C à 1650 °C. Les indicateurs physiques et chimiques, ainsi que les dimensions du produit et les tolérances admissibles, doivent être conformes aux spécifications établies.
Briques en Terre Cuite Légères
Ces briques, utilisées comme revêtements de four non érodés par les scories à haute température et les gaz agressifs, opèrent dans une plage de température de 1150 °C à 1400 °C, en fonction de leur capacité thermique. Leurs indicateurs physiques et chimiques, les écarts admissibles de dimensions et les exigences des produits profilés doivent également respecter les normes en vigueur.
Briques Légères à Haute Teneur en Aluminium
Conçues pour les revêtements résistants à la chaleur avec une température de travail inférieure à 1350 °C, ces briques peuvent également être employées dans des maçonneries où l'érosion par fusion ou à haute température n'est pas une préoccupation majeure. Elles peuvent être en contact direct avec une flamme. Les dimensions extérieures admissibles doivent être conformes aux spécifications.
Briques de Corindon Générales
Ces briques sont particulièrement adaptées aux générateurs fonctionnant avec du fioul lourd et du gaz sous une pression de travail inférieure à 3 MPa. Elles sont également utilisées pour les garnitures coupe-feu, les parties critiques des incinérateurs d'eaux usées salées et comme briques de brûleurs radiants opérant à haute température. Généralement, leur température d'utilisation se situe en dessous de 1600 °C à 1670 °C.
Corindon Fondu à Faible Teneur en Silicium
Ce type de brique est privilégié dans les environnements à forte atmosphère réductrice, sous haute pression d'hydrogène et en présence de vapeur à haute température. On les retrouve dans les usines d'ammoniac à grande échelle, les revêtements de conduits de gaz de reformeurs monostades et bistades, ainsi que les revêtements de fours à haute température. Les spécifications physiques, chimiques et les tolérances dimensionnelles doivent être scrupuleusement respectées. Leur utilisation se situe généralement en dessous de 1600 °C à 1670 °C.
Produits à Base d'Alumine Légers (Briques de Corindon Légères)
Ces produits sont employés pour les garnitures thermorésistantes et isolantes des fours à haute température. Ils conviennent également aux revêtements sujets à l'érosion par la vapeur à haute température et haute pression, typiquement sur les surfaces. La température d'utilisation de ces produits à base d'alumine ne dépasse généralement pas 1400 °C.
Briques Réfractaires en Carbure de Silicium
Caractérisées par une bonne conductivité thermique, une excellente stabilité thermique, une résistance aux atmosphères réductrices et une haute résistance mécanique, ces briques sont fréquemment utilisées pour les revêtements résistants à la chaleur et à l'usure. Elles sont particulièrement adaptées aux environnements où une bonne stabilité thermique, une conductivité thermique élevée et une résistance à la réduction sont impératives. Leur température d'utilisation est généralement comprise entre 1400 °C et 1600 °C, ou inférieure.
Comment c'est fait : La Brique Réfractaire, un Marché à 30 Milliards d'Euros

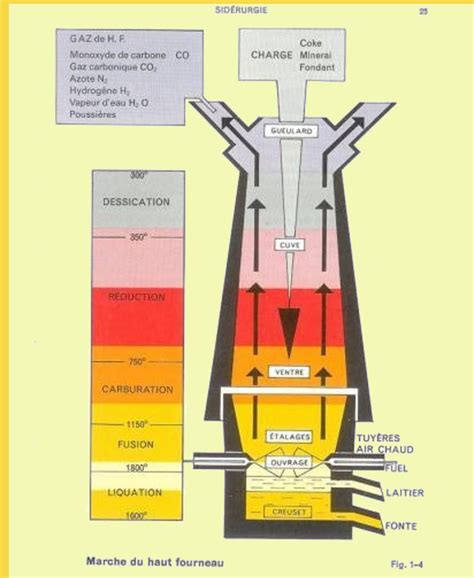

Briques de Silice pour Hauts Fourneaux et Isolation Thermique
Les briques de silice, avec le quartz calcaire comme phase cristalline principale, sont un composant clé dans les parties à haute température des hauts fourneaux chauds. Leur application dans ces environnements implique le toit, les murs du four et les briques en treillis. Bien que les données précises sur leur conductivité thermique soient parfois limitées, il est établi qu'elle est relativement élevée, souvent supérieure à 1 pour les briques denses.
Les changements dans la composition des phases d'une brique de silice peuvent affecter sa capacité thermique. Par exemple, dans une étude, la composition chimique d'une brique de silice en treillis utilisée dans un haut fourneau a montré une teneur en oxyde de silicium de 95,29 % et une augmentation de la teneur en Al₂O₃ à 2,83 % en masse, tandis que la teneur en CaO était de 1,43 %. Aucune distorsion n'a été observée sur ces briques après utilisation, suggérant que leur capacité thermique ne se dégrade pas significativement. La valeur mesurée de la dilatation thermique de la brique réfractaire d'origine à 1000 °C était de 1,32 %, avec un coefficient de dilatation linéaire de 13,5×10⁻⁶/°C, ce qui est supérieur à celui des briques usagées (1,04 % et 10,6×10⁻⁶/°C respectivement). Cette différence s'explique par la transformation du quartz et du quartz de tridymite en quartz calcaire dans la brique d'origine.
La procédure de maintien en température des hauts fourneaux utilisant des briques de silicium est cruciale pour préserver leur intégrité et leur performance. Des méthodes telles que le "chauffage par combustion, refroidissement par air" sont employées lors des transitions entre anciens et nouveaux hauts fourneaux. L'isolation d'un haut fourneau chaud en brique de silicium pendant 138 jours via cette méthode s'est avérée très efficace. Des précautions particulières sont nécessaires lors du refroidissement d'un haut fourneau froid, notamment le respect strict de la courbe de refroidissement, le contrôle de la température de la voûte et de la pression du four.
L'isolation thermique est une préoccupation constante dans de nombreux processus industriels, visant à garantir la sécurité et l'efficacité des systèmes à haute température. Les briques réfractaires, y compris la brique réfractaire haute température classe 23, offrent un équilibre entre pouvoir isolant et résistance mécanique. Ces briques sont utilisées pour la construction de divers types de fours, tels que les fours céramiques, raku, poterie, forges et fours de traitement thermique. Elles présentent une excellente tenue à la flamme, une faible conductivité thermique et un bon pouvoir isolant. La température limite d'utilisation recommandée pour la brique classe 23 est de 1230 °C, avec une marge de sécurité suggérée de 100 °C, la portant à une utilisation réelle maximale de 1130 °C. Pour leur mise en œuvre, des outils de travail du bois ou du métal peuvent être utilisés, et des ciments spécifiques comme le Blakite ou le Procement 2600 sont recommandés pour l'assemblage.
L'Importance du Choix et de la Qualité des Matériaux Réfractaires
Le choix judicieux des briques réfractaires est fondamental pour la performance et la longévité des installations industrielles fonctionnant à haute température. Des fabricants comme Kerui Refractory mettent en avant leur expertise dans la production de briques réfractaires à base d'alumine et de silice, contrôlant la qualité grâce à des matériaux de haute pureté, des équipements de production automatiques et des systèmes de gestion de la qualité rigoureux.
Les briques réfractaires silico-alumineuses sont fabriquées à partir de matériaux de haute qualité, notamment l'alumine, le carbure de silicium et le carbone, ce qui leur confère d'excellentes caractéristiques de performance telles qu'une bonne réfractarité, une stabilité thermique, une résistance chimique et mécanique. Ces propriétés garantissent une longue durée de vie et une résistance à la dégradation dans des conditions industrielles exigeantes.
En outre, la flexibilité de tarification proposée par certains fournisseurs permet aux utilisateurs de choisir des solutions adaptées à leur budget sans compromettre la qualité, rendant ces matériaux accessibles pour une large gamme d'applications dans des industries telles que la métallurgie, la céramique, le verre, le ciment et la pétrochimie, à l'exception des environnements fortement acides ou basiques.
L'expérience acquise par des entreprises comme Kerui Refractory, fondée en 2004 et disposant de plus de 20 ans d'expérience, permet de comprendre les exigences spécifiques des clients et de proposer des solutions sur mesure, y compris des briques personnalisées en termes de forme, de taille et de composition. La disponibilité d'un stock important et un système logistique efficace assurent également des délais de livraison rapides, généralement entre 7 et 10 jours.
Les premières études sur les matériaux réfractaires ont bénéficié des connaissances des fondeurs et des spécialistes des arts céramiques. Traditionnellement, les produits réfractaires sont cuits pour induire leur vitrification, avec de l'argile comme liant principal favorisant l'homogénéité. Cependant, d'autres techniques de liaison, non céramiques ou partiellement céramiques, sont également utilisées pour des applications spécifiques. La fabrication des briques repose sur l'utilisation de silice (SiO₂) et d'alumine (Al₂O₃) en quantités variables selon l'effet désiré. Elles sont produites par étirage (voie humide) ou par surcompression à sec (voie sèche), sur des presses automatiques pour les productions de masse ou manuelles. En milieu industriel, ces briques sont utilisées pour le revêtement interne des fours et des appareils en contact avec des matériaux en fusion, un travail complexe nécessitant un savoir-faire particulier.
La brique réfractaire classe 23, par exemple, est un produit de qualité industrielle offrant un compromis idéal entre isolation thermique et résistance mécanique. Elle est recommandée pour la construction de divers fours, avec une température d'utilisation maximale conseillée de 1130 °C. La disponibilité d'un vaste stock et d'une logistique performante permet aux fournisseurs comme Prosiref de garantir une livraison rapide sous 72 heures, offrant ainsi aux artisans et particuliers l'accès à des matériaux réfractaires de qualité à des prix compétitifs. L'achat en lot peut également optimiser les frais de port.
En somme, la sélection et l'application des briques réfractaires silico-alumineuses nécessitent une compréhension approfondie de leurs propriétés thermiques, de leur composition et de leur adéquation aux conditions d'exploitation. La recherche de matériaux de haute qualité, associée à l'expertise des fabricants et fournisseurs, est essentielle pour garantir la performance, la sécurité et la rentabilité des processus industriels à haute température.
