Le linteau en béton est une pièce maîtresse dans toute construction, jouant un rôle crucial dans la répartition des charges et la stabilité des structures. Il permet de franchir une ouverture dans un mur porteur, qu'il s'agisse d'une porte, d'une fenêtre, ou d'une baie vitrée, tout en supportant le poids des matériaux situés au-dessus. Comprendre son dimensionnement, sa mise en œuvre et les réglementations associées est fondamental pour garantir la sécurité et la durabilité de l'ouvrage.
Les Fondamentaux du Linteau : Fonction et Types

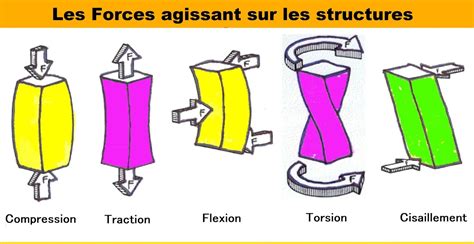

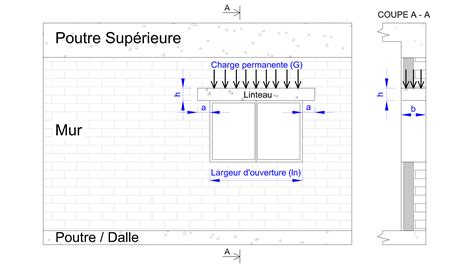

Le linteau, souvent désigné comme une poutre horizontale, est positionné au sommet d'une ouverture. Sa fonction première est de transférer les charges verticales exercées par le mur et la toiture vers les appuis latéraux, généralement les maçonneries adjacentes. L'importance de cette fonction structurelle est particulièrement accentuée dans les constructions modernes où les ouvertures sont de plus en plus larges, nécessitant des solutions robustes et fiables.
Il existe plusieurs types de linteaux, chacun adapté à des contraintes spécifiques :
- Linteaux préfabriqués en béton armé : Ce sont les plus courants. Ils sont fabriqués en usine selon des normes précises, garantissant une qualité constante. Ils sont disponibles dans une large gamme de dimensions pour s'adapter à diverses ouvertures.
- Linteaux coulés en place : Réalisés directement sur le chantier, ils offrent une grande flexibilité en termes de forme et de dimensions. Ils nécessitent un coffrage et un ferraillage adapté aux charges à supporter.
- Linteaux en briques creuses (parpaings en U) : Souvent utilisés pour des ouvertures de moindre importance, ces linteaux sont constitués de briques spéciales en forme de U, dans lesquelles un ferraillage est inséré avant d'être rempli de béton. Ils sont généralement utilisés pour des portées plus courtes.
- Linteaux métalliques : Bien que moins fréquents pour les linteaux de murs porteurs en maçonnerie traditionnelle, ils peuvent être employés dans des configurations spécifiques, notamment pour des ouvertures très larges ou dans des structures mixtes. Leur comportement en zone sismique peut nécessiter des études particulières.
Le choix du type de linteau dépendra de la nature de la maçonnerie, de la portée de l'ouverture, des charges à supporter et des contraintes réglementaires, notamment sismiques.
Dimensionnement et Calcul : La Précision au Service de la Sécurité
L'un des aspects les plus critiques concernant les linteaux est leur dimensionnement. Il ne s'agit pas d'une simple estimation mais d'un calcul précis qui prend en compte plusieurs facteurs :
- La portée de l'ouverture : C'est la distance entre les deux appuis du linteau. Plus la portée est grande, plus le linteau doit être résistant.
- Les charges à supporter : Il faut évaluer le poids du mur au-dessus du linteau, le poids de la toiture (si le linteau est sous un mur de façade porteur), ainsi que les charges d'exploitation (neige, vent).
- La nature des matériaux de construction : La résistance de la maçonnerie sur laquelle repose le linteau est essentielle. Par exemple, un linteau reposant sur des blocs de béton plein aura une capacité de support différente de celui reposant sur des briques creuses ou des blocs monomur.
- Les contraintes réglementaires : Les normes de construction, notamment en zone sismique, imposent des règles strictes pour le dimensionnement et le ferraillage des linteaux.
Dans les cas courants, la flèche (déformation) d'un linteau en béton est généralement limitée à L/1000 + 0,5 cm pour une portée L supérieure à 500 cm. Cette limite vise à prévenir les désordres esthétiques et structurels qui pourraient résulter d'une déformation excessive.
Un exemple concret illustre l'importance de ce calcul : pour une portée de 3,20 mètres avec une section de 20x20 cm, les contraintes de béton comprimé peuvent être largement dépassées, rendant le linteau inefficace et potentiellement dangereux. Dans ce cas, un linteau de 30 cm de haut pourrait être plus approprié, accompagné d'un ferraillage adéquat.
Le ferraillage est tout aussi crucial que la section du béton. Il est composé d'aciers (barres d'armature) qui travaillent en traction. La quantité, le diamètre et la disposition de ces aciers sont déterminés par le calcul. Par exemple, une cage d'armature de 10x20 cm peut être nécessaire, avec un minimum de deux barres d'acier de 10 mm en partie basse. L'ajout d'aciers superflus n'est pas recommandé et constitue un gaspillage de matériau.
Il est important de noter que le maçon, bien qu'expérimenté, n'est pas toujours le mieux placé pour vérifier la flèche d'un linteau ou pour réaliser des calculs structurels complexes. Il est souvent préférable de faire appel à un bureau d'études structure pour valider les dimensionnements, surtout lorsque la situation sort de l'ordinaire ou en cas de doute.
L'Importance des Appuis : La Stabilité du Linteau Repose sur des Fondations Solides
La performance d'un linteau ne dépend pas uniquement de sa propre conception, mais aussi de la manière dont il est supporté. Les appuis du linteau sur la maçonnerie adjacente sont d'une importance capitale.
- Appuis sur maçonnerie pleine : Idéalement, un linteau doit reposer sur une maçonnerie pleine et résistante. La longueur de l'appui doit être suffisante pour répartir les charges sans surcharger la maçonnerie. Une règle générale stipule que l'appui doit être au minimum de 20 cm de chaque côté de l'ouverture, voire plus selon la nature des matériaux et les charges.
- Appuis sur maçonnerie creuse ou allégée : L'utilisation de briques creuses ou de blocs allégés peut poser problème pour l'appui d'un linteau. Dans ces cas, des solutions spécifiques peuvent être nécessaires, comme l'utilisation de sabots de linteau ou le noyage du linteau dans un chaînage solide.
- Appuis sur brique monomur : Les briques monomur, bien que permettant une bonne isolation, peuvent nécessiter des précautions particulières pour l'appui des linteaux. Il est essentiel de s'assurer que la maçonnerie sur laquelle repose le linteau est capable de supporter les charges sans se déformer ou se fissurer. Dans certains cas, des renforts ou des linteaux spécifiques peuvent être requis. Les questions "les linteaux reposent sur chaque extrémité sur la brique monomur ?" soulignent cette préoccupation légitime.
La pente de la toiture peut également influencer la conception. Par exemple, une pente de 30% pour la toiture, avec un décalage de hauteur entre les deux extrémités du linteau (un côté à 0 cm de mur et l'autre à 1 mètre d'agglo), implique une gestion des charges et des appuis plus complexe.
Considérations Spécifiques aux Zones Sismiques
La construction dans des zones sujettes aux séismes impose des contraintes supplémentaires et des règles spécifiques pour garantir la sécurité des bâtiments. Les linteaux, en tant qu'éléments structurels, sont directement concernés par ces réglementations.
- Règles PS-MI 89 révisées 92 : Ces règles résument les prescriptions anti-sismiques pour les constructions individuelles. Elles couvrent tous les aspects de la construction, des fondations à la couverture, en passant par l'élévation des murs et les dalles. Le respect de ces normes est impératif.
- Chaînages sismiques : Dans les constructions parasismiques, la réalisation de chaînages sismiques est souvent obligatoire. Ces chaînages, généralement en béton armé, sont intégrés dans la structure pour conférer une meilleure résistance aux mouvements sismiques. Ils peuvent être réalisés dans des blocs poteaux spécifiques avec une alvéole d'au moins 10x10 cm ou un diamètre équivalent.
- Poteaux de part et d'autre des ouvertures : En zone sismique, pour les ouvertures dont la hauteur dépasse 1,80 mètre, il est souvent obligatoire de prévoir des poteaux en béton de chaque côté de l'ouverture. Ces poteaux renforcent la structure et améliorent sa capacité à résister aux secousses.
- Comportement des structures métalliques : Dans un contexte sismique, le comportement des assemblages de poutres métalliques peut être moins favorable que celui des structures en béton armé, nécessitant une analyse approfondie.
La conception parasismique d'une construction demande une analyse globale de la structure. Il ne s'agit pas seulement de dimensionner individuellement chaque élément, mais d'assurer une cohérence structurelle, notamment en ce qui concerne le positionnement des joints de dilatation et des chaînages sismiques. Un bureau d'études spécialisé est indispensable pour une telle conception.
Ce qu´il faut savoir sur les normes de construction parasismiques avec Nabil Mekaoui
Les Outils pour la Démolition et la Préparation des Chantiers

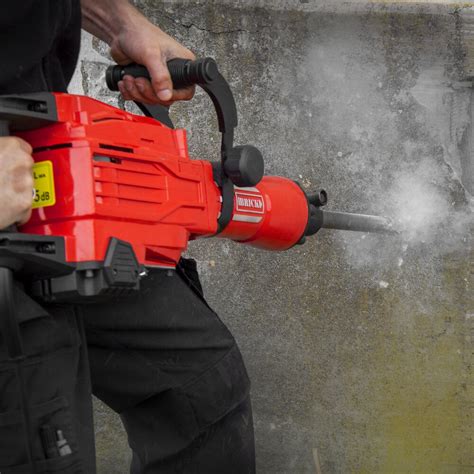

Bien que cet article se concentre sur la conception et la mise en œuvre des linteaux, il est important de mentionner les outils qui interviennent dans les travaux de démolition et de construction qui peuvent précéder ou accompagner la pose d'un linteau. Les brise-bétons, également appelés marteaux-piqueurs, sont des équipements essentiels pour briser des matériaux durs comme le béton, l'asphalte ou la pierre.
Ces outils, disponibles en versions électriques, thermiques ou pneumatiques, sont utilisés pour :
- Démolir des murs et des dalles.
- Enlever des revêtements de sol.
- Préparer des fondations.
- Réaliser des travaux de maçonnerie nécessitant la découpe ou la démolition de béton.
Le choix d'un brise-béton dépend de plusieurs critères : la puissance, le type de système d'alimentation, le poids de l'outil et la force de frappe. Des caractéristiques comme la capacité d'enlèvement élevée, le faible niveau de vibrations (grâce à des systèmes anti-vibrations sophistiqués comme les poignées séparées et les contrepoids), la robustesse et la longue durée de vie sont des indicateurs de qualité. Des marques spécialisées proposent des modèles avec des performances impressionnantes, atteignant parfois des forces de frappe de plusieurs dizaines de Joules, permettant une démolition efficace et rapide.
La location de ce type de matériel, comme celle proposée par des entreprises spécialisées, permet d'accéder à des équipements vérifiés et performants sans avoir à supporter le coût d'achat. Des catalogues en ligne permettent de visualiser la disponibilité des machines, leurs prix et de réserver en temps réel.
Conclusion Provisoire sur les Aspects Techniques
La mise en place d'un linteau en béton est une étape cruciale qui exige une compréhension approfondie des principes de la statique, des matériaux et des normes en vigueur. Que ce soit pour une construction neuve ou une rénovation, le choix de la bonne section, le dimensionnement correct du ferraillage, la qualité des appuis et le respect des réglementations, notamment parasismiques, sont autant de facteurs qui déterminent la fiabilité et la sécurité de l'ouvrage. Faire appel à des professionnels qualifiés et s'appuyer sur des calculs rigoureux est la meilleure garantie pour éviter les problèmes futurs et assurer la pérennité de la construction.
