L'intégration d'une nouvelle porte dans une structure existante, qu'il s'agisse d'une rénovation ou d'une construction neuve, soulève des questions fondamentales concernant la gestion des charges et la stabilité de l'édifice. Au cœur de ces préoccupations se trouve le concept de "cadre porte à poteau porteur", une solution architecturale et structurelle qui vise à assurer la solidité et la fonctionnalité des ouvertures tout en respectant les contraintes mécaniques du bâtiment. Ce système implique la création de poteaux verticaux capables de supporter le poids des éléments supérieurs, tels que les linteaux, les planchers ou les toitures, permettant ainsi de dégager un espace pour l'installation d'une porte ou d'une fenêtre.
Les Fondements Structurels : Poteaux et Linteaux

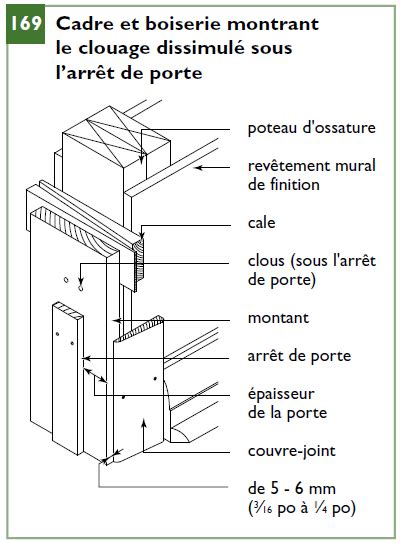

Lorsqu'il s'agit de modifier une ouverture ou d'en créer une nouvelle, particulièrement dans un mur, la compréhension du rôle des poteaux et des linteaux est primordiale. Un poteau porteur est un élément vertical dont la fonction principale est de transmettre les charges qu'il reçoit vers les fondations ou d'autres éléments porteurs en dessous. Dans le contexte d'un cadre porte, ces poteaux flanquent l'ouverture et supportent le linteau. Le linteau, quant à lui, est une poutre horizontale placée au-dessus de l'ouverture, chargée de soutenir le poids du mur ou de la structure située au-dessus, et de répartir cette charge sur les poteaux.
Dans le cas de projets de rénovation où l'on souhaite installer une porte dans un mur existant, la création de ces poteaux porteurs devient essentielle si le mur n'est pas intrinsèquement conçu pour supporter une telle modification. Il est ainsi possible de couler un poteau en béton, dont le mélange et le temps de séchage doivent être scrupuleusement respectés avant de pouvoir y adosser un linteau. Une approche alternative, qui peut être envisagée si les conditions le permettent, est de couler le poteau et le linteau simultanément. Cette méthode requiert cependant la mise en place d'un coffrage adéquat et la garantie que les éléments en béton acquièrent leur résistance structurelle avant d'être soumis à une quelconque charge.
Techniques de Fixation et Matériaux

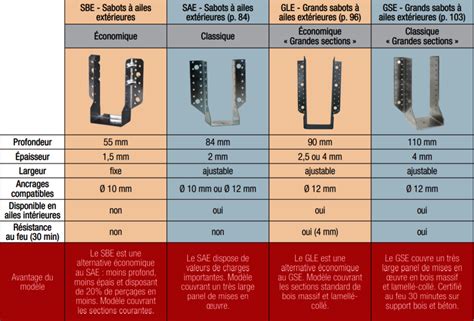

La robustesse d'un cadre porte à poteau porteur repose non seulement sur la conception des éléments porteurs, mais aussi sur la qualité des fixations. Simpson Strong-Tie®, par exemple, propose une gamme étendue de sabots de charpente conçus pour relier divers éléments de construction. Le principe de pose de ces sabots est que leur flanc doit couvrir au minimum les deux tiers de la hauteur de l'élément porté, assurant ainsi une transmission optimale des forces.
Ces sabots, initialement conçus pour l'assemblage de structures en bois, peuvent également être fixés sur des supports en béton ou en maçonnerie. Pour ce faire, on utilise des chevilles adaptées, garantissant une liaison solide et durable. Le choix du type de cheville dépendra de la nature du matériau support (béton, brique pleine, parpaing, etc.) et des charges à supporter. Dans le cas d'assemblages bois-bois, des techniques comme le clouage partiel peuvent être employées pour réduire le nombre de pointes tout en maintenant l'intégrité structurelle, bien que pour des éléments critiques comme les fermettes porteuses, un clouage ou un boulonnage complet sur l'ensemble des membrures soit souvent requis après justification par calcul et définition sur plans.
Considérations Spécifiques aux Fermettes Porteuses
Les fermettes porteuses, éléments essentiels de nombreuses charpentes, sont des structures triangulées conçues pour supporter des charges importantes. Leur conception est le fruit d'études techniques approfondies, justifiées par des calculs précis et formalisées sur des plans détaillés. Lorsque des fermettes porteuses sont réalisées par l'assemblage de plusieurs fermes multiples, il est impératif de les solidariser rigoureusement par clouage ou boulonnage sur toutes leurs membrures. Cette solidarisation assure la répartition uniforme des charges et prévient toute déformation ou rupture de la structure.
La Résistance au Feu des Assemblages
Au-delà des considérations mécaniques, la sécurité incendie est un aspect crucial dans la conception des structures. Les normes de construction intègrent des exigences relatives à la résistance au feu des différents composants d'un bâtiment. Dans le cas des assemblages de charpente, la vérification réglementaire selon l'Eurocode 5 prend en compte la performance des sabots en condition de feu. Il est important de noter que, sous l'effet d'un incendie, aucun facteur de modification ("kmod") n'est appliqué aux assemblages dans le cadre de ces évaluations. Certaines gammes de sabots, comme les modèles GSE/GLE et GSI/GLI de 4 mm, ont démontré une résistance au feu de 30 minutes selon l'Eurocode 5, offrant ainsi un niveau de sécurité appréciable pour les structures qu'ils relient.
Cas Pratiques et Situations Complexes

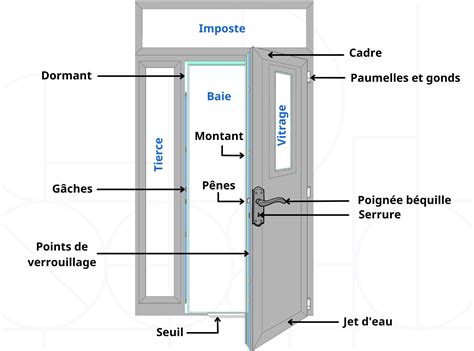

L'intervention sur des structures existantes, particulièrement dans les maisons anciennes, peut révéler des configurations inattendues et complexes. Par exemple, la découverte d'un bâti de porte en forme de "H", où les montants verticaux en bois partent du sol jusqu'à une poutre horizontale porteuse, soulève des interrogations quant à leur rôle structurel. Ces montants soutiennent-ils réellement la poutre, ou servent-ils uniquement d'attache pour le bâti ? Dans les maisons anciennes, il n'est pas rare que les bâtis de portes fassent partie intégrante de l'ossature de l'empoutrement. S'ils sont alignés sous une poutre centrale qui supporte l'empoutrement de l'étage supérieur, il est fort probable qu'ils aient une fonction porteuse.
Dans de telles situations, où le doute subsiste quant à la portance des éléments existants, une analyse approfondie par un professionnel est indispensable. La suppression d'une cloison, même si elle n'est pas explicitement marquée comme porteuse sur les plans, peut avoir des conséquences imprévues sur la stabilité de la structure, surtout si des éléments de la charpente ou du faux-plafond y étaient fixés. Un affaissement du plafond, même léger, peut être un indicateur d'une surcharge ou d'une perte de support.
Il est également à noter que des environnements spécifiques, comme les zones côtières exposées aux embruns marins et à l'humidité, peuvent affecter la durabilité des matériaux de construction, notamment par la corrosion des armatures en fer à béton. La prise en compte de ces facteurs environnementaux est essentielle pour assurer la longévité et la sécurité des ouvrages.
Création d'une ouverture dans un mur en pierres en auto-rénovation. (timelapse commenté)
L'Importance du Diagnostic et de l'Intervention Professionnelle
Face à la complexité des structures, qu'elles soient anciennes ou modernes, et aux implications potentielles de toute modification, le recours à des professionnels qualifiés est une étape non négociable. Les maçons, charpentiers et bureaux d'études spécialisés sont à même de réaliser les diagnostics nécessaires, d'effectuer les calculs de structure et de proposer les solutions les plus adaptées. L'avis de ces experts est crucial pour garantir la sécurité de l'ouvrage et des personnes qui l'occupent. Même lorsque des maçons ou charpentiers donnent leur accord pour une intervention, la prudence recommande souvent la mise en place de renforts temporaires ou définitifs, surtout lorsqu'il s'agit de poutres longues ou de structures potentiellement chargées.
La rénovation d'un garage en studio, par exemple, impliquant le remplacement d'une porte de garage par un mur intégrant une porte et une fenêtre, nécessite une évaluation rigoureuse de la structure porteuse existante et la mise en place d'un linteau adéquat. De même, la pose d'une porte dans un mur porteur en parpaings requiert la prévision d'un linteau et une méthode d'exécution appropriée pour ne pas compromettre l'intégrité du mur.
En définitive, la conception et la mise en œuvre d'un cadre porte à poteau porteur, ou toute intervention modifiant une structure porteuse, exigent une expertise technique pointue. La combinaison de matériaux de qualité, de techniques d'assemblage appropriées, et surtout, d'une compréhension approfondie des principes de la mécanique des structures et des réglementations en vigueur, est la clé d'un projet réussi et sécurisé.
