La conception d’une charpente métallique est une entreprise complexe qui exige une rigueur et une précision sans faille. Au cœur de ce processus se trouve la note de calcul, un document fondamental qui garantit la fiabilité, la sécurité et la conformité aux normes et prescriptions techniques spécifiques à chaque projet. Les ingénieurs et architectes s'appuient sur la note de calcul pour déterminer les dimensions adéquates et sélectionner les matériaux les plus adaptés, assurant ainsi l'optimisation de la structure et une évaluation précise des contraintes. Ce document essentiel est le garant de la sécurité et de la pérennité des structures métalliques, tant dans le domaine du bâtiment que du génie-civil.
La Note de Calcul : Fondement du Dimensionnement Structurel

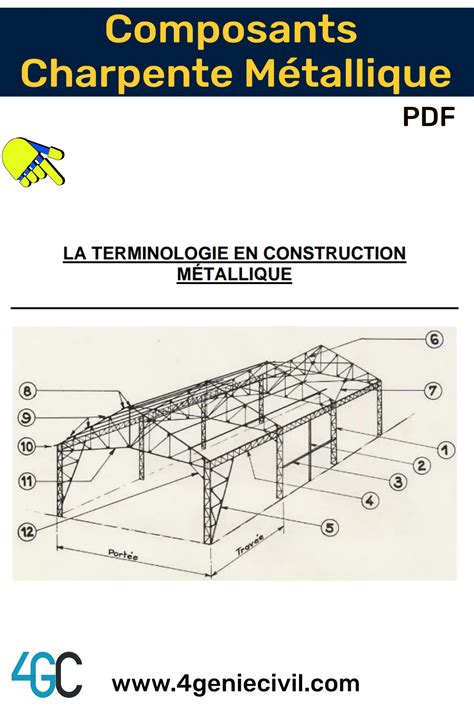

Découvrir une note de calcul structure permet de comprendre en profondeur comment ce document justifie le dimensionnement et l'assemblage des différents éléments constitutifs d'une charpente métallique. Cela inclut des composants cruciaux tels que les poutres, les poteaux, et les treillis. Elle assure également la conformité aux normes en vigueur et aux exigences spécifiques du projet. Une note de calcul bien rédigée offre aux maîtres d’ouvrage une vision claire et détaillée des solutions techniques retenues. Les entreprises de métallerie s’en servent pour garantir que les constructions métalliques résisteront efficacement aux diverses charges appliquées, qu'il s'agisse de flexion, de compression ou de cisaillement.
Au cœur de la note de calcul se trouvent des calculs précis et des vérifications rigoureuses des éléments de structure. Ces éléments englobent la sélection des profilés pour les poutrelles, le choix des techniques d'assemblage appropriées, comme la soudure ou le boulonnage, ainsi que la sélection des matériaux, tels que l'acier galvanisé. Pendant la phase d'étude et de modélisation, il est d'une importance capitale de prendre en compte le comportement physique des matériaux sous diverses sollicitations. Cette démarche garantit l'élasticité et la durabilité de l'ossature métallique dans le temps.
# 01 Construction métallique - Généralités
Prise en Compte des Charges et des Sollicitations Diverses
L'évaluation des charges constitue un pilier central dans la conception de toute charpente métallique. Ces charges peuvent être classées en plusieurs catégories, chacune nécessitant une analyse spécifique.
Charges Permanentes (G)
Les charges permanentes représentent le poids propre de la structure métallique elle-même, ainsi que celui des éléments qui y sont fixés de manière permanente, tels que la couverture, le bardage, les isolants, les finitions intérieures, et les équipements fixes. Ces charges sont constantes tout au long de la vie de la structure et doivent être calculées avec une grande précision. Le poids des profilés métalliques, des tôles, des vis, des soudures, et des éléments de fixation contribue à cette charge. De plus, le poids des matériaux de couverture (tuiles, bac acier, panneaux sandwich) et des revêtements de façade doit être méticuleusement intégré dans le calcul.
Charges Exploitation (Q)
Les charges d'exploitation, également appelées charges variables, sont celles qui peuvent survenir durant l'usage normal de la structure. Leur intensité et leur répartition peuvent varier. Dans le cas d'un bâtiment industriel, cela peut inclure le poids des machines, le stockage de matériaux, ou la présence de personnel. Pour les bâtiments recevant du public, il faut considérer le poids des occupants, le mobilier, et les équipements temporaires. Les normes définissent des valeurs minimales et des conditions de chargement spécifiques pour ces charges, qui dépendent de la destination du bâtiment. Par exemple, les toitures doivent être conçues pour supporter le poids de la neige, qui est considérée comme une charge d'exploitation variable selon la zone géographique.
Charges Climatiques
- Charges de Vent (W) : Les forces exercées par le vent sur les parois extérieures (façades, toitures) sont une composante majeure des sollicitations. Le calcul de ces charges prend en compte la vitesse du vent, la topographie du site, la forme de la structure, et la présence d'obstacles environnants. Les pressions et dépressions exercées par le vent peuvent entraîner des efforts considérables, notamment sur les grandes surfaces planes comme les toitures et les façades. La résistance au vent est particulièrement critique pour les structures hautes ou situées dans des zones exposées.
- Charges de Neige (S) : La quantité de neige qui peut s'accumuler sur une toiture dépend de la localisation géographique, de la forme de la toiture (pente), et des conditions météorologiques. Les normes fournissent des valeurs de charge de neige de référence pour différentes régions, et il est essentiel de considérer les cas les plus défavorables, y compris les accumulations dues au vent ou aux changements de pente.
Charges Exceptionnelles
Charges Sismiques (E) : Dans les zones sujettes à l'activité sismique, la conception des charpentes métalliques doit intégrer la résistance aux tremblements de terre. Les forces sismiques sont des charges dynamiques qui dépendent de la magnitude du séisme, de la distance par rapport à l'épicentre, et des caractéristiques du sol. La structure doit être conçue pour absorber et dissiper l'énergie sismique sans subir de dommages catastrophiques.
Charges Thermiques : Les variations de température peuvent entraîner des dilatations et des contractions des éléments métalliques, générant des contraintes internes. Il est crucial de prévoir des dispositions constructives permettant ces mouvements, comme des appuis glissants ou des joints de dilatation, afin d'éviter la survenue de contraintes excessives qui pourraient déformer ou endommager la structure.
L'Interaction avec le Sol et les Fondations
Un autre aspect fondamental de la conception est l'évaluation des fondations et des appuis. Pour chaque projet, les bureaux d'études doivent examiner attentivement comment la structure métallique interagit avec le sol et prendre en compte les conditions géotechniques spécifiques du site. Les techniques de construction actuelles utilisent les résultats de simulations pour améliorer les fondations en béton armé et garantir un ancrage solide et stable de la structure. La capacité portante du sol, sa nature (argile, sable, roche), et la présence éventuelle d'eau souterraine sont des facteurs déterminants dans le dimensionnement des fondations. Un dimensionnement inadéquat des fondations peut entraîner des tassements différentiels, compromettant ainsi l'intégrité de toute la charpente.
Normes et Réglementations : Le Cadre Indispensable
Respecter les règles et normes en vigueur est crucial dans la construction d'une charpente métallique. Ces normes garantissent que les charpentes offrent une sécurité optimale face aux diverses sollicitations.
Les Eurocodes
MécaSet, comme de nombreuses entreprises du secteur, met un accent particulier sur la conformité aux Eurocodes. Il s'agit d'un ensemble de normes européennes harmonisées qui régissent la conception des structures en acier, en béton, en maçonnerie, et en bois dans toute l'Europe. Les Eurocodes fournissent des principes et des règles d'application pour la vérification de la résistance mécanique, de la stabilité, de l'aptitude au service, et de la durabilité des structures. Ils couvrent une large gamme de sollicitations, qu'elles soient statiques, dynamiques, sismiques, thermiques, ou dues aux intempéries. Dans le secteur du BTP, s'appuyer sur ces standards permet de dimensionner précisément chaque élément structurel, des poutres aux poteaux, en passant par les contreventements et les assemblages.
Les Décrets Techniques Unifiés (DTU)
Les Décrets Techniques Unifiés (DTU) jouent également un rôle déterminant, particulièrement pour les aspects d'exécution des travaux. Ils fournissent des recommandations et des prescriptions techniques pour la mise en œuvre des différents types de constructions, que ce soit une charpente en bois, métallique ou mixte. Adopter ces prescriptions assure des conditions de mise en œuvre optimales et minimise les risques liés à une installation non conforme, garantissant ainsi la qualité finale de l'ouvrage. Les DTU couvrent des aspects tels que la préparation des supports, les méthodes de fixation, les tolérances dimensionnelles, et les exigences en matière de protection contre la corrosion.
Spécificités des Assemblages et Déformations
Outre les cadences de fabrication et les méthodes de soudure, les Eurocodes et DTU couvrent les spécificités des assemblages et des déformations autorisées. Chaque treillis et chaque fermette se trouvent soumis à des vérifications rigoureuses pour garantir leur solidité et leur comportement sous charge. Ces vérifications portent sur la résistance des soudures, des boulons, et des plaques d'assemblage, ainsi que sur la déformation maximale admissible des éléments pour assurer le bon fonctionnement de la structure et le confort des utilisateurs. Cette rigueur méthodologique offre des assurances indispensables dans le domaine du génie-civil. Un respect strict de ces normes constitue un gage de sécurité, tout en évitant des charges économiques futures liées à des reprises ou des renforcements. Les architectes et ingénieurs, via un bureau d'étude, exploitent cette réglementation pour ajuster leurs conceptions et anticiper les éventuelles contraintes.
L'Expertise Humaine et les Outils Numériques : Une Synergie Essentielle
Sortir les meilleures solutions structurelles pour une charpente métallique repose largement sur l'expertise des ingénieurs. Chez MécaSet, les ingénieurs en structure, parfois surnommés « architectes du métal », sont dotés d'un savoir-faire inégalé. Leur expérience dans le domaine leur permet de saisir les nuances entre les diverses sollicitations auxquelles une ossature métallique peut être soumise. Chaque calcul se fait dans le respect des états-limites précisés par les normes, assurant que les charpentes résistent aussi bien aux compressions qu'aux tractions. L'expertise s'étend à la métallerie, où chaque boulon et panneau se doit d'être posé impeccablement.
Les ingénieurs réalisent des modélisations complexes, anticipant la torsion et le flambement éventuels des éléments métalliques. En se basant sur des logiciels de calcul de structure performants, tels que Scia ou Autocad, ils perfectionnent leurs propositions. Ces outils numériques se révèlent précieux pour établir la solidité requise des couvertures métalliques ou des bardages. L'ingénieur met alors un point d'honneur à doter chaque projet d'un dimensionnement sur mesure, optimisé pour répondre aux besoins spécifiques du client tout en respectant les contraintes techniques et réglementaires.

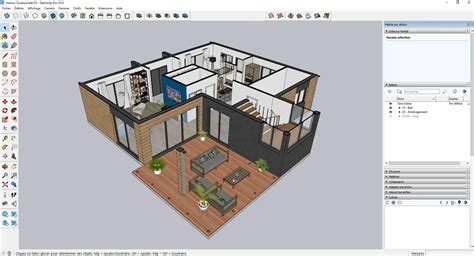

Les Outils de Simulation et la Modélisation BIM
Les outils de simulation constituent un pilier central dans la conception et la réalisation de charpentes métalliques. Les logiciels de calcul permettent une visualisation précise des déformations potentielles des structures sous différentes charges. L'ingénieur exploite ces outils pour analyser les sollicitations, telles que le cisaillement ou la statique. La modélisation sert non seulement à anticiper les problèmes de résistance des matériaux mais aussi à évaluer, par exemple, la stabilité au feu des halls ou des passerelles.
L'approche BIM (Building Information Modeling) améliore encore cette précision en intégrant toutes les informations relatives à un projet dans un modèle numérique unique. Les entreprises de métallerie ou de serrurerie-métallerie profitent de ces outils numériques pour améliorer leur réactivité face à des exigences de construction changeantes. La simulation offre la possibilité de tester divers scénarios en peu de temps, optimisant le temps de travail du dessinateur-projeteur. Cela se traduit par une exécution rapide et efficace des travaux sur le terrain. Penser chaque détail, du choix du profilé à l'épaisseur des soudures, lors de la phase de conception, réduit significativement les aléas du chantier et garantit la qualité finale de l'ouvrage.
Qualité et Certification : Gage de Fiabilité
Poursuivre une certification ISO 9001 signifie s'engager envers une qualité irréprochable dans toutes les étapes du processus de conception et de fabrication. Pour une entreprise telle que MécaSet, cette certification consolide sa crédibilité dans le secteur de la construction métallique. Synonyme d'efficacité et de satisfaction client, l'ISO 9001 repose sur une gestion de qualité adaptable. Chaque étape du calcul de structure pour charpente métallique bénéficie de procédures standardisées, réduisant les risques liés aux erreurs humaines. La certification assure une amélioration continue des processus.
Adopter l'ISO 9001 implique des audits réguliers, encourageant l'optimisation des procédures organisationnelles. Ces procédures intègrent des contrôles qualité rigoureux, allant de la modélisation initiale aux simulations de charges finales. Chaque détail, de la pose de charpente aux résultats des tests de flexion, reçoit une attention particulière. L'entreprise accroît ainsi son efficacité opérationnelle, diminuant les temps d'arrêt dus aux défauts structurels potentiels et renforçant la confiance de ses partenaires et clients.
En somme, la conception d'une charpente métallique est un processus multidisciplinaire où l'expertise technique, l'application rigoureuse des normes, et l'utilisation d'outils numériques de pointe convergent pour assurer la sécurité, la durabilité et la performance de la structure.
