Le domaine de la construction et de la réhabilitation des structures s'oriente de plus en plus vers des solutions innovantes et performantes. Parmi celles-ci, le renforcement par plats carbone s'est imposé comme une technique de choix pour améliorer la capacité portante et la durabilité des ouvrages en béton armé. Cette approche, bien que techniquement avancée, repose sur des principes fondamentaux de la résistance des matériaux et offre une alternative précieuse aux méthodes traditionnelles. Le bureau d'études BIBTP, fort de son expertise en calcul de structure et en diagnostic structurel, est un acteur clé dans l'accompagnement de tels projets, soulignant l'importance d'une conception rigoureuse et d'une mise en œuvre précise.
Qu'est-ce qu'un Plat Carbone ?
Pour commencer, un plat carbone est une bande peu épaisse, mesurant généralement de 5 à 15 cm de large. La bande se compose de plusieurs fibres de carbone, un matériau reconnu pour sa résistance exceptionnelle et sa légèreté. En règle générale, le plat carbone se fixe sur des éléments structurels par le biais d'une colle spéciale, souvent à base de résine époxydique. Il s'utilise couramment pour renforcer une structure dans les domaines du bâtiment ou du génie civil. Pour visualiser sa nature, on peut comparer une plaque de carbone à une multitude de cheveux collés entre eux dans une section rectangulaire.
L'Utilisation des Plats Carbone dans le Renforcement Structurel
Les bâtiments et ouvrages de génie civil en béton armé sont dimensionnés pour résister aux efforts appliqués et aux différentes charges d'exploitation. Néanmoins, durant la vie d'un ouvrage, des signes de faiblesse peuvent apparaître, faisant ainsi appel à différentes solutions de renforcement pour pérenniser la structure et augmenter sa capacité portante. Le renforcement par plat carbone répond généralement à plusieurs objectifs cruciaux :
- Rétablir la résistance et la capacité portante : Il vise à restaurer la performance d'une structure ou d'un élément structurel spécifique, qu'il s'agisse d'une poutre, d'une dalle, d'un poteau ou d'un voile.
- Remédier aux défaillances de ferraillage : Il peut corriger des problèmes liés à une section de ferraillage insuffisante ou à un mauvais positionnement des armatures.
- Renforcer suite à un sinistre : En cas d'incendie ou de choc important, les plats carbone peuvent être utilisés pour renforcer la structure endommagée.
- Accompagner un changement d'exploitation : Lorsqu'un ouvrage est destiné à un usage différent impliquant des charges plus importantes, le renforcement par plat carbone peut s'avérer nécessaire.
- Compenser la perte d'acier par corrosion : Dans les structures où l'acier d'armature a subi une corrosion, les plats carbone peuvent compenser la perte de section et ainsi rétablir la capacité portante.
Il est important de noter que l'utilisation de cette méthode est limitée par la capacité portante initiale de l'ouvrage ; elle améliore la réaction de la structure aux différents efforts sans pouvoir dépasser ses limites intrinsèques.
Renfort Plat Carbone - Parlement Européen Bruxelles
Le Processus de Calcul et de Mise en Œuvre
Le calcul des renforts plats carbone sous une dalle béton est une étape fondamentale qui nécessite l'intervention d'un bureau d'études structurelles spécialisé. Ce bureau est responsable de l'évaluation précise des besoins et du dimensionnement adéquat des renforts.

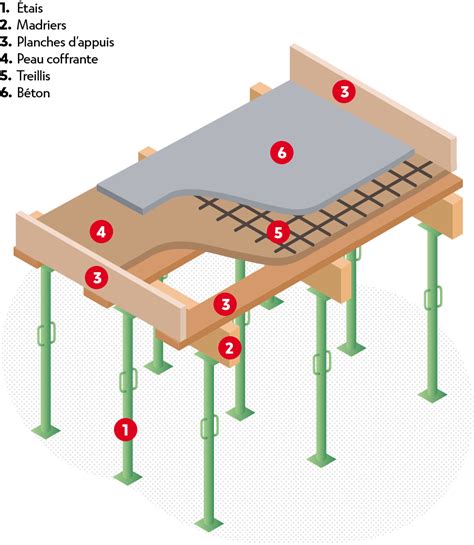

Le principe de fonctionnement est similaire à celui de l'armature dans le béton armé. Une dalle en béton armé est soumise à son propre poids ainsi qu'aux surcharges diverses (meubles, personnes, machines, etc.). La somme de ces charges permet au bureau d'études de calculer la section minimale de ferraillage nécessaire pour éviter la flexion de la dalle. Cette section d'armature minimale peut être calculée de manière analogue pour une plaque de carbone. La différence réside dans les propriétés mécaniques des matériaux. En modifiant les paramètres dans leurs calculs, les bureaux d'études sont en mesure de déterminer la section minimale de plaque de carbone requise pour supporter la charge de la dalle.
Les lamelles en plat carbone se collent sur le béton par un produit spécifique, généralement une résine époxydique. Par conséquent, la qualité du béton support est d'une importance capitale pour la réussite de cette solution. Pour qualifier le support, des essais d'adhérence, tels que les essais SATEC, sont réalisés. Ces essais permettent d'obtenir une évaluation fiable de la qualité du béton et de sa capacité à recevoir le collage des plats carbone. Le choix du type de renforcement et son dimensionnement sont laissés à l'appréciation du bureau d'études structure responsable du projet.
La préparation du support en béton est une étape cruciale. Elle implique un décapage, un ponçage et un dépoussiérage minutieux de la surface. Cette préparation assure que les plats carbone seront collés directement sur l'élément en béton et non sur un revêtement existant, comme une couche de peinture ou de plâtre, ce qui rendrait le collage inefficace pour le renforcement structurel.
Avantages des Plats Carbone
L'utilisation des plaques de carbone présente plusieurs atouts significatifs :
- Légèreté : Le carbone est un matériau très léger, ce qui facilite la manipulation et la pose des renforts, sans alourdir la structure existante.
- Vitesse d'installation : La mise en œuvre des plats carbone est généralement plus rapide que celle des méthodes de renforcement traditionnelles, réduisant ainsi les délais de chantier.

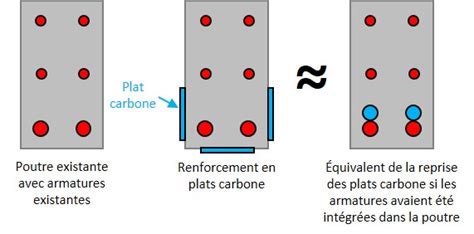

- Faible épaisseur : La faible épaisseur des plats carbone est un avantage considérable, notamment dans le cas du renforcement de planchers. Elle évite l'apparition de poutres apparentes sous la dalle, préservant ainsi l'esthétique et la hauteur sous plafond.
Considérations Spécifiques : La Stabilité au Feu
Un point faible potentiel des structures renforcées par plats carbone réside dans leur comportement en cas d'incendie. La résine époxydique utilisée pour le collage est sensible aux hautes températures. La stabilité au feu des structures en béton armé est obtenue en limitant l'augmentation de la température de l'acier à l'intérieur du béton. Dans le but de garantir la tenue et le bon fonctionnement de ces renforts carbone en cas d'incendie, il est indispensable de protéger la colle.
Face à cette vulnérabilité, des solutions de protection passive contre l'incendie ont été développées. Dans les bâtiments publics, par exemple, les plaques de carbone doivent impérativement être protégées contre le feu. En fonction de la résistance au feu exigée par le bureau de contrôle, il est possible de dimensionner et de mettre en place une protection incendie appropriée. Des systèmes tels que les plaques coupe-feu GEOTEC®, dont la résistance au feu a été éprouvée et validée par des essais en laboratoire, garantissent la sécurité des structures en béton en cas d'incendie. Ces solutions visent à maintenir la température de la colle utilisée en deçà de son seuil de dégradation, assurant ainsi la stabilité de l'ensemble de la structure renforcée.
Le Rôle des Bureaux d'Études
Il est essentiel de rappeler que le choix et le dimensionnement des solutions de renforcement, y compris l'utilisation de plats carbone, relèvent de la responsabilité des bureaux d'études structure. Ces experts, tels que le bureau BIBTP, sont les garants de la sécurité et de la pérennité des ouvrages. Leur rôle ne se limite pas au calcul ; il englobe également le diagnostic structurel, la reconnaissance d'ouvrages par sondages, et le conseil auprès des maîtres d'ouvrage pour les projets de renforcement ou de réhabilitation.
Si vous envisagez de renforcer ou de réhabiliter votre ouvrage, n'hésitez pas à consulter des professionnels expérimentés. Leur expertise saura vous accompagner dans le choix des solutions les plus adaptées à vos besoins spécifiques, en tenant compte des contraintes techniques, réglementaires et budgétaires. Gardez toujours un œil sur votre ouvrage et contactez-nous en cas de doute.
