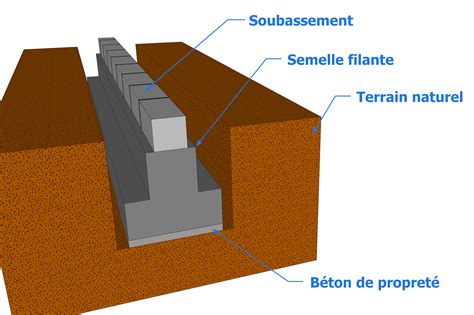

La conception de poteaux en béton armé dans le contexte industriel est une étape cruciale pour garantir l'intégrité structurelle et la sécurité des bâtiments. Ces éléments verticaux sont soumis à diverses contraintes, notamment des charges axiales permanentes et d'exploitation, qui nécessitent une analyse rigoureuse et une application précise des normes de construction. Cet article se propose d'explorer en détail le processus de calcul d'un poteau encastré en béton armé, en s'appuyant sur les spécifications de la norme ACI 318-19, et en illustrant les étapes clés à travers un exemple concret.
Détermination des Charges et Combinaisons de Charges
Le point de départ de toute conception structurelle réside dans l'identification et la quantification des charges que l'élément devra supporter. Dans le cas d'un poteau en béton armé pour un bâtiment industriel, ces charges comprennent généralement les charges permanentes (poids propre de la structure, finitions, équipements fixes) et les charges d'exploitation (poids des matériaux stockés, personnel, véhicules, etc.). Pour l'exemple étudié, un poteau en béton armé à tirants carrés est conçu pour supporter des charges axiales axiales d'exploitation de 135 kips et permanentes de 175 kips.
La norme ACI 318-19 [1] prescrit l'utilisation de combinaisons de charges pondérées dans le cadre de la vérification à l'État Limite Ultime (ELU). Ces combinaisons visent à simuler les scénarios de chargement les plus critiques auxquels la structure pourrait être confrontée au cours de sa durée de vie. Dans ce contexte, les combinaisons de charges pondérées LRFD (Load and Resistance Factor Design) selon l'ACI 318-19 [1] sont appliquées, comme le montre la Figure 01. Ces facteurs de pondération tiennent compte de l'incertitude inhérente aux valeurs des charges et aux résistances des matériaux.
Caractéristiques des Matériaux
La performance d'un poteau en béton armé dépend intrinsèquement des propriétés des matériaux qui le composent. La résistance en compression du béton, désignée par f'c, et la limite d'élasticité de l'acier d'armature, désignée par fy, sont des paramètres fondamentaux. Pour le poteau en question, la résistance en compression du béton f'c est spécifiée à 4 ksi, et la limite d'élasticité de l'acier de béton armé fy est de 60 ksi. Ces valeurs sont typiques pour des applications industrielles où des exigences de résistance élevées sont généralement requises.
Calcul des Dimensions de la Section Transversale
Avant de déterminer la quantité d'armatures nécessaires, il est impératif de définir les dimensions géométriques de la section transversale du poteau. Le poteau à cadres carrés est déterminé à être contrôlé en compression, car toutes les charges axiales sont strictement en compression. Cette classification simplifie l'analyse, car les effets de flexion complexe sont minimisés.
L'un des premiers calculs consiste à déterminer la surface brute de la section transversale, Ag. Selon la norme ACI 318-19 [1], le facteur de réduction de la résistance Φ est égal à 0,65, tel que spécifié dans le Tableau 21.2.2 [1]. Ce facteur reflète la réduction de la résistance ultime du matériau due aux incertitudes et aux imperfections. Lors de la détermination de la résistance normale maximale, le Tableau 22.4.2 [1] est référencé, ce qui définit le facteur alpha (α) égal à 0,80. Ce facteur prend en compte la distribution des contraintes dans le béton sous charge.
Sur la base de ces facteurs et des charges appliquées, la résistance ultime du poteau (Pu) est calculée comme étant de 442 kips. En résolvant pour Ag, on obtient une surface brute de 188 po². Cette surface brute représente la section transversale totale du béton avant la prise en compte des armatures.
Poteau en BÉTON ARMÉ (Dimensionnement et Ferraillage). Partie 1
Détermination des Armatures Longitudinales
Une fois la surface brute de la section transversale déterminée, l'étape suivante consiste à calculer l'aire minimale d'armatures longitudinales requise, Ast. La résolution pour Ast permet d'obtenir une valeur de 3,24 po². Cette aire représente la section transversale totale de l'acier qui sera disposée longitudinalement dans le poteau pour renforcer le béton et reprendre une partie des efforts de compression.
Le nombre de barres nécessaires au calcul peut ainsi être déterminé en fonction de l'aire minimale requise et de la disponibilité des diamètres de barres standards. Selon la clause 10.7.3.1 [1], un poteau à tirants carrés doit avoir au moins quatre barres longitudinales. Cette exigence vise à assurer une distribution adéquate des armatures et à prévenir la rupture prématurée.
Sur la base de ces critères et de l'aire minimale requise de 3,24 po², les (8) barres n° 6 pour les armatures en acier, selon l'Annexe B [1], sont sélectionnées. Les barres de type n°6 ont un diamètre d'environ 0,75 pouce, et l'utilisation de huit de ces barres permet de dépasser l'aire minimale requise tout en respectant le nombre minimum de barres. Le choix de huit barres n°6 assure une répartition plus uniforme des contraintes et une meilleure ductilité du poteau.
Conception des Armatures Transversales (Cadres)
Les armatures transversales, communément appelées cadres ou ligatures, jouent un rôle essentiel dans la stabilité des armatures longitudinales et dans le confinement du béton. Elles empêchent le flambement des barres longitudinales sous charge et améliorent la ductilité du poteau, notamment en cas de sollicitations sismiques.
La détermination de la taille minimale des cadres nécessite de se référer à la clause 25.7.2.2 [1] de l'ACI 318-19. Dans la section précédente, nous avons sélectionné les barres longitudinales n°6, qui sont plus petites que les barres n°10. Cette comparaison est importante pour déterminer les exigences relatives aux cadres.
Pour déterminer l'espacement minimal et maximal des cadres, il faut se reporter à la clause 25.7.2.1 [1]. Un critère clé stipule que l'espacement pur (l'espace libre entre les cadres) doit être supérieur ou égal à (4/3) de la dimension maximale de l'agrégat (dagg). L'espacement minimal des cadres calculé est égal à 1,33 pouce, ce qui assure un bon enrobage du béton autour des armatures et facilite la mise en place du béton. L'espacement maximal des cadres calculé est de 12 pouces. Cet espacement maximal est crucial pour éviter le flambement des barres longitudinales.
Vérification Détaillée et Longueur de Développement
Une vérification détaillée peut maintenant être effectuée pour s'assurer que la conception respecte toutes les exigences de la norme, notamment en ce qui concerne le pourcentage d'armatures. Le pourcentage d'armatures longitudinales doit se situer dans des limites spécifiées pour garantir à la fois une résistance adéquate et une ductilité suffisante.

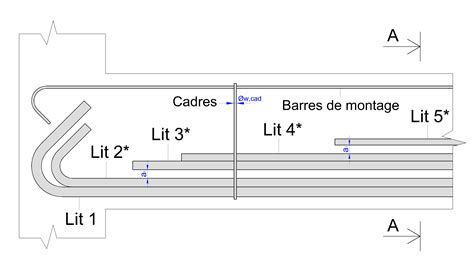

La longueur d'usinage (Ld), ou longueur de développement, doit également être calculée par rapport à la clause 25.4.9.2 [1]. La longueur de développement est la longueur minimale d'ancrage requise pour qu'une barre d'armature puisse développer sa pleine résistance en traction ou en compression dans le béton. Une longueur de développement insuffisante peut entraîner un glissement de la barre et une rupture prématurée de l'élément.
Utilisation de Modules Complémentaires Logiciels
En alternative à la vérification manuelle exhaustive d'un poteau à tirants carrés, les professionnels peuvent s'appuyer sur des modules complémentaires logiciels spécialisés. Le module complémentaire "Vérification du béton" dans des logiciels de calcul structurel tels que RFEM 6 permet d'effectuer la vérification selon la norme ACI 318-19 [1] de manière plus efficace et potentiellement plus précise.
Ces modules logiciels sont conçus pour automatiser de nombreux calculs complexes, en tenant compte de toutes les clauses et exigences de la norme. En se basant sur les charges appliquées pour cet exemple, RFEM 6 a déterminé une aire d'armature longitudinale requise de 3,24 po², ce qui correspond aux calculs manuels effectués précédemment.
La longueur de développement calculée dans le module "Vérification du béton" est égale à 0,81 pi. Cet écart par rapport à la longueur de développement calculée manuellement à l'aide des équations analytiques est dû aux calculs non linéaires intégrés au logiciel. Ces calculs non linéaires incluent des facteurs tels que le facteur partiel γ. Le facteur γ est le ratio des efforts internes ultimes et agissants, tirés des analyses effectuées dans le logiciel. La longueur de développement dans le module complémentaire est obtenue en multipliant la valeur réciproque de gamma par la longueur déterminée à partir de la clause 25.4.9.2 [1]. Cette approche logicielle permet de prendre en compte des interactions plus complexes entre les contraintes et les déformations.
Enfin, l'aire d'armatures d'effort tranchant minimale requise (Avmin) pour la barre dans le module "Vérification du béton" a été calculée comme étant de 0,14 po² avec un espacement minimal (smax) de 12 pouces. Ces armatures d'effort tranchant, généralement sous forme de cadres, sont essentielles pour résister aux forces de cisaillement qui peuvent se développer dans le poteau, bien que dans ce cas particulier, les charges axiales soient prédominantes. L'utilisation de ces outils logiciels peut considérablement accélérer le processus de conception tout en maintenant un haut niveau de précision, à condition que les entrées soient correctes et que les résultats soient interprétés judicieusement.
