L'isolation thermique par l'extérieur (ITE) représente une solution performante pour améliorer l'efficacité énergétique des bâtiments, qu'il s'agisse de constructions neuves ou de rénovations. Au cœur de cette démarche, les cales de raccordement en polystyrène jouent un rôle discret mais essentiel dans l'assurance d'une isolation optimale et durable. Cet article explore en détail leur fonction, leur mise en œuvre et leur intégration dans les différents systèmes d'ITE, en s'appuyant sur les recommandations techniques et l'expérience pratique.
L'Importance Cruciale des Points Singuliers dans l'ITE
L'isolation thermique par l'extérieur, bien que souvent perçue comme simple en partie courante, exige une attention toute particulière au niveau des points singuliers. Ces zones, telles que les arêtes, les appuis de menuiseries, les raccords sous-toiture, les acrotères et les coffres de volets roulants, sont susceptibles de créer des ponts thermiques si elles ne sont pas traitées avec soin. Le non-respect de ces détails peut considérablement diminuer les performances globales de l'ITE. Les industriels ont développé des solutions spécifiques pour faciliter le traitement de ces points critiques. Parmi elles, les cales de raccordement en polystyrène, notamment celles destinées à l'appui de fenêtre inférieur, sont conçues pour assurer une isolation thermique optimale du parapet de fenêtre et garantir l'étanchéité à l'air et à l'eau.
Fonctions et Caractéristiques des Cales de Raccordement
Les cales de raccordement en polystyrène sont spécifiquement conçues pour l'intégration dans les systèmes d'Isolation Thermique par l'Extérieur (ITE). Leur rôle principal est d'assurer une continuité de l'isolation au niveau des jonctions, et plus particulièrement au niveau des appuis de fenêtre inférieurs. Elles contribuent à une isolation thermique optimale du parapet de fenêtre, un point souvent négligé qui peut engendrer des déperditions de chaleur importantes.
Leur conception en polystyrène, un matériau isolant reconnu pour sa légèreté et ses bonnes performances thermiques, permet de limiter les ponts thermiques à cet endroit stratégique. La structure alvéolaire du polystyrène emprisonne l'air, ce qui confère au matériau ses propriétés isolantes.

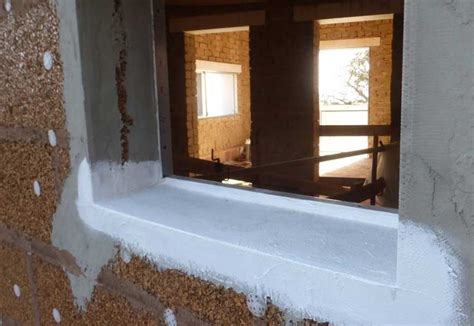

Les cales sont généralement utilisées pour la construction d'un appui de fenêtre inférieur, que ce soit dans le cadre de rénovations ou de nouvelles constructions. Elles sont conçues pour être solidement fixées et intégrées au système global de l'ITE.
Mode d'Emploi et Recommandations d'Assemblage
L'assemblage des cales de raccordement en polystyrène requiert une méthodologie précise pour garantir leur efficacité. Les instructions d'utilisation fournies sont basées sur des tests effectués par les fabricants et leur propre expérience, et constituent des recommandations. Il est toujours conseillé de procéder à un essai préalable pour valider la méthode sur un cas spécifique.
Pour l'assemblage, il est recommandé d'utiliser des adhésifs spécifiques, appliqués en cordons de l'arrière vers l'avant. Les colles recommandées comprennent :
- Colle pour ruban d'étanchéité SMP-EPDM, références 0893700154, 0893700155.
- Colle pour ruban d'étanchéité EPDM, références 0893700150, 0893700153.
- Colle pour façade, référence 089240010.
Lors de la pose, le dos des cales d'isolation doit être complètement en butée contre le profilé de base de la fenêtre, assurant ainsi un contact sur toute la longueur. Si les cales sont coupées, elles doivent être jointes bout à bout de manière étanche.
Les éventuelles lacunes du profilé de base, au niveau des joints et sur les côtés du cadre, doivent être soigneusement remplies avec l'un des adhésifs mentionnés ci-dessus, ou avec de la mousse de montage pistolable monocomposant PURLOGIC® TOP. Cette étape est cruciale pour garantir une parfaite étanchéité à l'air et éviter toute infiltration d'eau ou d'air froid.
Réussir la pose d'un système ITE en 10 étapes : Traitement des points singuliers
Comprendre les Différents Systèmes d'ITE et le Rôle des Cales

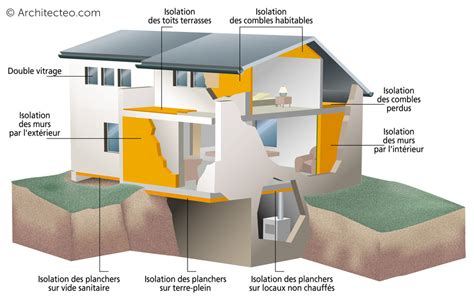

L'Isolation Thermique par l'Extérieur (ITE) est une technique de construction qui consiste à appliquer un isolant sur la face extérieure des murs d'un bâtiment. Cette méthode présente de nombreux avantages, tels qu'une amélioration significative des performances énergétiques, un confort thermique accru, et la possibilité de rénover l'aspect extérieur d'un bâtiment sans perturber l'occupation des locaux.
Cependant, la réussite d'une ITE dépend grandement du choix du système de fixation de l'isolant et du soin apporté aux détails de mise en œuvre. Les cahiers des charges peuvent être très divers, et l'ITE offre une réponse spécifique à chaque situation en fonction de la nature du bâtiment et de ses contraintes techniques. Il est donc essentiel de choisir en connaissance de cause.
L'isolation thermique par l'extérieur permet de prescrire des produits isolants d'épaisseur plus importante que ceux utilisés en intérieur, tout en augmentant les performances énergétiques du bâtiment. Le frein principal à sa généralisation réside encore dans les habitudes de travail, mais sa mise en œuvre n'est pas intrinsèquement plus compliquée qu'une isolation intérieure ; elle est simplement différente.
La réalisation d'une ITE demande un travail soigné au niveau des points singuliers (arêtes, appuis de menuiseries, raccord sous-toiture, acrotère, coffres de volets roulants) pour ne pas diminuer les performances globales. En partie courante, la mise en œuvre d'une ITE est relativement simple, quel que soit le système de fixation.
Les industriels proposent diverses solutions pour faciliter le traitement des points singuliers :
- Profilés de raccord pour gérer la dilatation différenciée des matériaux.
- Chevilles de fixation recouvertes d'isolant pour éviter les "spectres" sous enduit (marques disgracieuses).
- Fixations spécifiques (par exemple, tige filetée gainée d’un cône d’isolation en nylon) pour interrompre le flux de chaleur dans la tige filetée et permettre la mise en œuvre des volets, stores et autres accessoires de façade.
Dans ce contexte, les cales de raccordement en polystyrène, notamment celles destinées aux appuis de fenêtre, s'inscrivent dans cette logique de traitement optimisé des points singuliers. Elles assurent une isolation continue et une étanchéité parfaite à un endroit critique, contribuant ainsi à la performance globale du système ITE.
Avis d'Expert sur le Choix des Systèmes de Fixation
Gilles Marmoret, Responsable de Pôle “Structure-fermeture et finitions” des Services des Affaires Techniques et Professionnelles de la Capeb, souligne l'importance d'une bonne reconnaissance du support comme l'un des garants d'une ITE de qualité. Le choix du mode de fixation dépend de plusieurs facteurs :
- Nature du support : matériaux creux ou pleins, denses ou non.
- Planéité du support.
- Présence et état d'un éventuel revêtement (enduit, peinture, RPE, etc.).
Certaines techniques de fixation sont plus contraignantes que d'autres :
- La pose collée est conseillée sur les chantiers de construction neuve. En rénovation, elle nécessite une préparation minutieuse des supports (élimination des anciens revêtements), ce qui peut la rendre économiquement moins viable. La condition préalable est un support sain, cohésif et plan (défauts de planéité inférieurs à 10 mm sous règle de 2 m). La température extérieure doit être comprise entre 5°C et 30°C.
- La fixation mécanique sur rails est conseillée en présence d'une maçonnerie revêtue et envisageable sur un support nu. Elle impose un niveau d'expertise du support très élevé, n'admettant aucun défaut de planéité supérieur à 5 mm sous la règle des 2 m.
- La pose fixée-calée (ou calée-chevillée) est la plus polyvalente, avec peu ou pas d'interdits. Elle est compatible avec tous les types d'isolants (PSE, laine de roche, fibre de bois) et tous les supports, bruts ou revêtus.
Quel que soit le système choisi, les professionnels doivent garder à l'esprit que l'ITE est un assemblage de plusieurs composants. Les éléments comme la colle, les sous-enduits et la finition sont indissociables, tandis que l'isolant ou les chevilles peuvent être choisis et utilisés en conformité avec les préconisations de l'Agrément Technique Européen (ATE) et du Document Technique d'Application (DTA) du fabricant du système.
Les Différentes Solutions d'ITE et l'Intégration des Cales
Les systèmes d'ITE peuvent être classés en plusieurs catégories principales, chacune présentant des spécificités quant à la fixation de l'isolant. Les cales de raccordement en polystyrène trouvent leur place dans la plupart de ces systèmes, particulièrement lorsqu'il s'agit de traiter la zone de l'appui de fenêtre.
Solution n°1 : Système Collé
Dans ce système, l'isolant est directement collé à la paroi à l'aide d'un mortier-colle. Seuls les isolants en fibre de bois, en polystyrène expansé (PSE) blanc ou en polystyrène expansé graphité gris sont admis. La pose collée peut se réaliser de trois façons : par plots, en plein, ou par boudins. Le collage en plein est conseillé sur un support de bonne planéité, tandis que le collage par plots est plus adapté aux supports présentant des irrégularités. Les cales de raccordement, appliquées au niveau des appuis de fenêtre, sont également collées selon ces méthodes pour assurer une parfaite liaison avec le support et le profilé de la menuiserie.
Solution n°2 : Système Fixé-Calé (ou Calé-Chevillé)
Ce système, également appelé calé-chevillé, est compatible avec tous les types d'ITE, quelle que soit la nature de l'isolant et du support. La tenue de l'isolant est assurée à la fois par l'encollage et par des fixations traversantes (chevilles à expansion). Dans ce cas, les cales de raccordement, après avoir été calées avec le mortier-colle, sont également solidement fixées mécaniquement par des chevilles. Le choix de la cheville dépend du type de support (béton, matériaux pleins, creux, etc.) et de l'épaisseur de l'isolant. L'utilisation de cales de raccordement en polystyrène ici permet de maintenir une continuité d'isolation et d'assurer l'étanchéité au niveau de l'appui de fenêtre, même avec une fixation mécanique.
Solution n°3 : Système Fixé Mécaniquement
Ce mode de fixation est principalement utilisé avec un isolant en polystyrène expansé blanc (PSE rainuré sur le chant) et sur des supports revêtus présentant une planéité quasi irréprochable. L'isolant est ceinturé par des rails de maintien en PVC. Les cales de raccordement en polystyrène, positionnées à l'appui de fenêtre, sont intégrées dans ce système de rails et fixées mécaniquement pour assurer leur stabilité et leur rôle isolant.
Dans tous les cas, le traitement des points singuliers, et notamment la pose des cales de raccordement au niveau des appuis de fenêtre, est une étape déterminante pour l'efficacité globale de l'ITE.
Aspects Réglementaires et Normatifs
La mise en œuvre d'un système d'ITE doit impérativement respecter les préconisations :
- De l'Agrément Technique Européen (ATE) du complexe isolant et/ou de ses composants.
- Des Conditions de mise en œuvre rédigées dans le Document Technique d'Application (DTA) qui accompagne l'ATE.
- Des spécificités réglementaires et celles définies par différents Cahiers des Prescriptions Techniques (CPT) du CSTB (Centre Scientifique et Technique du Bâtiment). Parmi les plus pertinents, on peut citer :
- CPT 1833 (mars 1983) : "Conditions générales d'emploi des systèmes d'isolation thermique par l'extérieur".
- CPT 3035 (avril 1998) : "Cahier de prescription technique d’emploi et de mise en œuvre des systèmes d’ITE avec un enduit mince sur polystyrène expansé" et son modificatif n° 1.
- CPT 3399 (mars 2002).
Il est également crucial de se méfier des kits "low cost" proposés avec du polystyrène TH32, qui, bien que moins cher, est moins performant et moins dense. Il est recommandé de privilégier la qualité et la sécurité en optant pour des produits certifiés, comme le polystyrène graphité TH31 certifié ACERMI, qui garantissent une solution fiable et pérenne.
Les kits complets pour ITE regroupent généralement tous les composants nécessaires, incluant la colle, le sous-enduit, la trame de verre, les rails de départ, les chevilles, les cales de raccordement, le polystyrène, les cornières d'angles, le régulateur de fond, et l'enduit de finition.
Bonnes Pratiques de Mise en Œuvre de l'Isolant
La mise en œuvre de l'isolant en partie courante suit également des règles précises pour assurer une performance optimale :
- Si l'isolant ne descend pas jusqu'à la semelle de fondation, un profil de départ (avec goutte d'eau) est fixé à environ 15 cm du point le plus haut du sol.
- Les panneaux isolants sont ensuite collés ou fixés mécaniquement, horizontalement ou verticalement, bout à bout, de manière la plus jointive possible. Un espace de 5 mm est ménagé à la jonction du système avec les menuiseries (ou autres points durs) pour la mise en place d'un mastic de calfeutrement.
- Les isolants en plaques doivent être posés à joints décalés de plus de 10 cm, façon "coupe de pierre", en partant d'un angle et en procédant de bas en haut.
- Les joints ouverts entre panneaux isolants doivent être comblés avec un produit type mousse polyuréthane, et en aucun cas avec le mortier-colle ou un mortier de sous-enduit.
Le polystyrène expansé, qu'il soit blanc ou graphité, est le matériau isolant principal dans ces procédés. Sa densité varie généralement de 16 à 20 kg/m³, et son épaisseur peut aller de 20 à 300 mm. La pose s'effectue à joints vifs, en croisant les plaques dans les angles. Il est essentiel de reboucher les vides avec de l'isolant, de poncer soigneusement toute la surface isolée, et de ne jamais déposer de colle ou d'enduit en bordure des plaques. La planéité doit être vérifiée, et les plaques frappées au platoir, jamais à la main.
Le Choix du Perçage pour la Fixation Mécanique
La qualité du perçage est fondamentale pour la bonne tenue des chevilles dans les systèmes de fixation mécanique en ITE. Il est indispensable de respecter plusieurs règles :
- Distances par rapport au bord du mur et entraxes : pour éviter tout risque d'éclatement ou de fissuration du matériau support.
- Profondeur de perçage : plus importante que la profondeur d'ancrage requise.
- Nettoyage du trou de perçage : pour éviter que des résidus de poussière ne réduisent la capacité de charge de la cheville.
- Adaptation du mode de perçage au matériau support :
- Perçage en rotation sans percussion (forêt au carbure, en acier ou spécial maçonnerie) pour les matériaux perforés ou à faible résistance.
- Perçage par percussion (rapide, à faible intensité) ou au marteau perforateur (lent, à forte intensité) pour les matériaux de construction pleins à structure dense.
Le respect de ces directives garantit la fiabilité et la durabilité des fixations mécaniques, et par extension, de l'ensemble du système ITE. Les cales de raccordement en polystyrène, intégrées dans ces systèmes, bénéficient ainsi d'une mise en œuvre sécurisée.
Conclusion sur l'Intégration et la Fiabilité
Les cales de raccordement en polystyrène, bien que composants discrets, jouent un rôle significatif dans la performance globale d'une Isolation Thermique par l'Extérieur. Leur utilisation spécifique pour l'isolation du parapet de fenêtre, notamment au niveau des appuis inférieurs, contribue à l'étanchéité et à la continuité de l'isolation, éliminant ainsi des ponts thermiques potentiels. L'adhésion aux recommandations d'utilisation, le choix des colles appropriées, et l'intégration rigoureuse dans les différents systèmes d'ITE (collé, fixé-calé, mécaniquement fixé) sont essentiels pour garantir leur efficacité. Le respect des normes et réglementations en vigueur, ainsi que des bonnes pratiques de mise en œuvre, assure la pérennité et la performance de l'ensemble du système d'isolation. Le choix de matériaux de qualité, certifiés et adaptés à la nature du support, est un gage de succès pour tout projet d'ITE.
