La conception et la réalisation d'un escalier, particulièrement un escalier quart tournant, représentent un projet ambitieux, même pour les bricoleurs les plus expérimentés. Ce guide vise à démystifier le processus, en détaillant les réflexions, les problématiques et les approches nécessaires à sa construction et à son habillage, en mettant un accent particulier sur l'intégration avec des finitions en plaques de plâtre (placo). Que vous soyez novice ou plus expérimenté, ce parcours, riche en enseignements, vous apportera les clés pour mener à bien votre projet, en évitant les pièges rencontrés par d'autres.
Conception et Réflexion Préalable : Les Fondations d'un Projet Réussi
Avant même de penser à la découpe du bois ou à l'application du mortier-colle, une phase de conception méticuleuse est primordiale. L'achat d'un appartement ancien, datant de plusieurs décennies, impose souvent des contraintes structurelles. Dans le cas présent, un appartement en bord de mer méditerranée, d'origine, nécessite un rafraîchissement où l'escalier joue un rôle central. La configuration des lieux, avec un mur porteur en béton plein d'un côté et une cloison destinée à être ouverte contre l'échiffre de l'autre, implique que l'escalier ne disposera que de deux points d'appui principaux : en partie haute, au niveau de l'arrivée, et dans la zone du quart tournant.

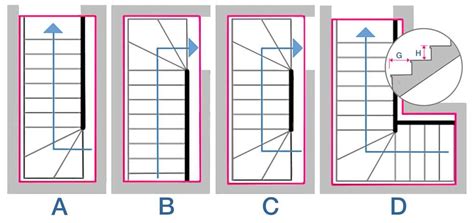

Face à la complexité apparente des plans d'escaliers, même les plus détaillés, comme le traité de Sylvainlefrancomtois, souvent perçu comme une bible mais potentiellement écrasant pour un novice, il est essentiel d'adopter une approche progressive. L'objectif est de construire un escalier droit à quart tournant, avec une première marche partant en biais pour optimiser l'orientation par rapport à l'accès. L'idée des premières marches courbées, suggérée par Kaj, apporte une fluidité esthétique et fonctionnelle. À l'arrivée, plutôt qu'une marche complète, un nez de marche de 60 mm offre une transition plus légère vers l'étage.
Le limon extérieur, côté salon, a fait l'objet de longues hésitations. Les conseils de Kaj et les vidéos pédagogiques du Prof Toutenbois ont été déterminants. L'idée d'intégrer le poteau du bas comme main courante, en continuité, est une solution élégante et économise de l'espace. Le poteau d'arrivée en haut s'inspire de réalisations existantes, cherchant à simplifier la mise en œuvre avec les moyens disponibles.
Le Choix des Matériaux et des Techniques d'Usinage
Pour la structure de l'escalier, le hêtre s'est imposé comme un choix privilégié, un bois fréquemment utilisé dans ce type de réalisations, suggérant une bonne durabilité et un aspect esthétique apprécié. Cependant, l'équipement en outillage électroportatif de base, typique d'un amateur, pose des limites. L'impossibilité de raboter ou de coller de grands plateaux pour former des pièces massives, comme le limon d'échiffre de près de 4 mètres de long, oriente vers une approche différente. Il s'agira principalement de découper, assembler et poncer des pièces plus maniables.
Face à l'incertitude inhérente à la nouveauté du projet, et pour minimiser les risques d'erreurs coûteuses, la création de gabarits en MDF pour toutes les pièces - marches, limons, garde-corps - est une stratégie judicieuse. L'acquisition d'une quantité importante de MDF et d'aggloméré à moindre coût permet de réaliser ces gabarits. Une fois les formes parfaites obtenues sur ces supports, elles seront dupliquées sur les plateaux de hêtre à l'aide d'une fraise à copier. Cette méthode garantit une précision remarquable, même avec un outillage limité.
L'assemblage initial "à blanc" dans l'atelier, avant le montage définitif sur site, permet de vérifier la justesse des ajustements et d'identifier d'éventuels problèmes de conception ou de fabrication.
La Réalisation : De l'Atelier au Chantier
Le montage final de l'escalier dans un appartement situé au quatrième étage présente des défis logistiques non négligeables. Les grandes pièces, ne passant pas par l'ascenseur, devront être acheminées par le balcon, à l'aide d'une corde. Cette contrainte spatiale impose une réflexion approfondie sur les dimensions et les méthodes d'assemblage pour faciliter la manipulation et l'installation dans des espaces restreints. La modélisation 3D s'avère un outil précieux pour anticiper ces difficultés et optimiser l'agencement des différentes parties.
Assemblage des Pièces Maîtresses
En partie haute, les deux limons reposeront sur le nez-de-marches, lui-même soutenu par la seule contremarche. Les limons seront fixés latéralement par des tiges filetées, dont les têtes seront dissimulées dans l'épaisseur du plancher. La contremarche sera boulonnée directement dans la dalle, nécessitant la création de bouchons pour masquer les têtes de vis apparentes.
En partie basse, le petit limon sera boulonné contre le mur par une tige filetée. Les boulons, situés dans l'épaisseur des marches, deviendront invisibles une fois celles-ci posées. Le limon d'échiffre, le plus long, sera fixé latéralement, et non de face, pour des raisons de manipulation. Une tige filetée, renforcée par des tourillons de grand diamètre (environ 16 mm), assurera sa solidité. Le poteau de départ sera ancré au sol par une autre tige filetée.
L'assemblage des marches, initialement envisagé sans collage ni vissage, repose sur la rigidité des limons et leur ancrage solide aux extrémités. La préoccupation concernant un éventuel "effet de ventre" des marches centrales, due à la déformation des limons dans le temps, pourrait nécessiter des renforts supplémentaires.
▶️ Tuto plinthes escaliers DIY
L'Usinage des Pièces et l'Assemblage en atelier

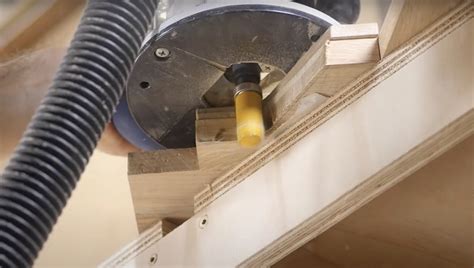

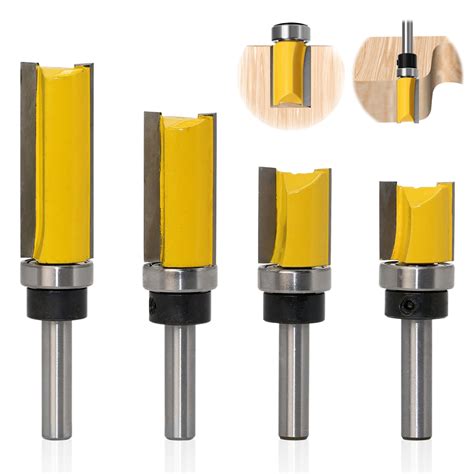

L'usinage des pièces, bien que réalisé avec un matériel amateur, est facilité par l'utilisation de gabarits en MDF. Pour les marches droites, la découpe est relativement simple. Pour les marches courbes et les limons, la méthode consiste à découper grossièrement une première forme dans le MDF, à la reporter sur le plateau de hêtre, puis à utiliser une fraise à copier pour dupliquer la forme exacte du gabarit.
Les grandes pièces, comme le limon d'échiffre, nécessitent une manipulation soignée. Le limon intérieur, de forme plus complexe, est réalisé en deux parties pour optimiser l'utilisation de la matière première. La main courante, intégrée à ce limon, épouse la forme du poteau de départ, formant une courbe continue. L'ajustement précis des courbes, sans outillage de fraisage spécifique, demande beaucoup de temps et de minutie, avec des ajustements au rabot et des vérifications par glissement d'une feuille de papier.
L'assemblage des deux pièces du limon en "virgule" s'inspire des réalisations de Toutenbois. Une tige filetée de 18 mm relie les deux éléments, boulonnée dans l'épaisseur d'une entaille de marche, cette dernière étant réalisée à l'aide d'un gabarit spécifique. La forme de la main courante, en continuité du poteau de départ et d'arrivée, crée une ligne élégante.
La technique de la "chapelle", utilisée pour assembler ces différentes pièces, après des tests sur des chutes, s'avère efficace et solide. Le premier assemblage à blanc en atelier révèle peu d'écueils majeurs, renforçant l'optimisme. La prise de conscience du volume de l'ensemble est marquante. Les marches traversées par des tiges filetées de 12 mm, dissimulées par des filets en bois, garantissent une intégration discrète.
L'Habillage de l'Escalier : Le Carrelage et ses Défis
Le carrelage d'un escalier, et plus particulièrement d'un escalier quart tournant, représente une étape délicate, exigeant précision et savoir-faire pour un rendu esthétique et durable. La phase de préparation est cruciale, car une surface irrégulière compromettrait la solidité et l'apparence finale. Les aspérités et les fissures doivent être rebouchées avec un enduit adapté, assurant une surface propre, sèche et stable pour une adhérence optimale de la colle.
Choix du Carrelage et Considérations Esthétiques
Le choix du carrelage dépend en grande partie de la luminosité de la cage d'escalier. Une pièce lumineuse peut accueillir des teintes sombres comme le gris ou le noir, tandis qu'un couloir sombre appellera des couleurs claires telles que le blanc ou le beige. Pour une facilité d'entretien, il est conseillé d'éviter les teintes trop claires ou trop foncées, qui révèlent rapidement les salissures.
Le style peut varier selon que l'on opte pour un carrelage uni ou à motifs. Le carrelage uni favorise l'homogénéité avec l'environnement. Le grès cérame est un excellent choix, que ce soit en imitation bois pour un effet parquet chaleureux, ou en imitation pierre naturelle pour une touche de modernité. Pour une approche plus audacieuse, les carreaux à motifs géométriques ou graphiques peuvent apporter une touche décorative, à condition de privilégier des motifs discrets pour ne pas surcharger l'espace, idéalement réservés aux contremarches.
Les carreaux de ciment, avec leurs motifs vintage ou design, ou le carrelage en mosaïque pour apporter de la couleur aux contremarches, offrent d'autres possibilités créatives.
Sécurité et Durabilité : Les Critères Essentiels
La prévention des chutes est une priorité absolue. Les carreaux présentant des surfaces rugueuses, ou ceux conçus pour les extérieurs, offrent des propriétés antidérapantes naturelles. Si un carrelage légèrement lisse est choisi, des solutions comme les bandes adhésives antidérapantes ou les nez de marche peuvent améliorer l'adhérence. Les nez de marche, en particulier avec des bords biseautés, s'intègrent discrètement et renforcent la sécurité tout en protégeant les bords des marches de l'usure.
La norme UPEC (Usure, Poinçonnement, résistance à l’Eau, résistance aux agents Chimiques courants) est un indicateur clé pour choisir un carrelage adapté à un escalier, souvent classé U2 P2 E1 C0 pour une bonne résistance. Le grès étiré est particulièrement recommandé pour sa robustesse.
Calculs et Préparation avant la Pose
Avant de commencer, il est essentiel de calculer précisément la quantité de carreaux nécessaires. Cela implique de mesurer la surface des marches (largeur x longueur) et des contremarches (largeur x hauteur). En multipliant la surface d'un carreau par la surface totale à carreler, on obtient le nombre théorique de carreaux. Il est crucial de prévoir 15 à 20% de carreaux supplémentaires pour tenir compte des coupes et des éventuelles casses.
Le calepinage, c'est-à-dire la réalisation d'un croquis à l'échelle de l'escalier, permet de planifier la disposition des carreaux, de visualiser la répartition des joints et de minimiser les chutes. Une règle de gabarit, une baguette graduée à la taille des carreaux, peut grandement faciliter le traçage des repères et la découpe.
Il est important de noter qu'un escalier carrelé ne peut être emprunté pendant le temps de séchage de la colle, généralement environ 24 heures. Par conséquent, une planification du chantier est nécessaire, permettant de travailler par sections si l'usage de l'escalier est indispensable pendant les travaux.
La Pose du Carrelage : Étapes et Techniques Spécifiques
La pose du carrelage sur un escalier, surtout quart tournant, demande une approche méthodique. Il est conseillé de commencer la pose par le haut de l'escalier pour éviter de marcher sur les carreaux fraîchement posés et pour assurer une continuité des joints.
L'Ordre de Pose et les Techniques de Découpe
L'ordre de pose généralement recommandé est le suivant : d'abord le nez de marche, puis la marche, et enfin la contremarche. Les carreaux entiers sont posés à partir du centre vers les bords, en utilisant des croisillons pour garantir un espacement régulier des joints.
La découpe des carreaux est souvent la partie la plus technique, surtout dans les zones courbes ou les angles difficiles d'accès d'un escalier quart tournant. Chaque marche peut nécessiter des ajustements uniques. L'utilisation d'une spatule crantée pour appliquer le mortier-colle garantit une répartition homogène.
L'Intégration avec le Placo : Un Cas Particulier
L'habillage d'un escalier avec une finition en placo présente des défis spécifiques, notamment au niveau des finitions latérales. Lorsque le placo est posé en premier, suivi par le "couscous" du carreleur (une sorte d'enduit de ragréage) qui vient lécher le placo, et enfin le carreau de la marche qui "lèche" ce couscous, la jonction entre le carreau et le placo peut être problématique. L'absence d'un nez en bois sur le côté, pour des raisons budgétaires, complique la finition.
Pour recouvrir le champ des carreaux et le couscous, tout en prévoyant de peindre le placo, plusieurs solutions peuvent être envisagées. L'utilisation de baguettes peut être une option, bien que leur esthétique doive être soigneusement étudiée. Une autre approche consiste à créer une transition propre entre le carreau et le placo, potentiellement en utilisant un enduit de finition adapté sur le couscous avant la peinture, ou en intégrant un profilé discret qui masquera la jonction.
Il est essentiel que le support en placo soit correctement préparé. Bien que sain et en bon état, le placo nécessite une préparation spécifique pour le carrelage. L'application d'une base acrylique ou d'un enduit est recommandée pour éviter la moisissure et réduire le risque de décollement. Tous les joints et les coins des plaques doivent être renforcés. L'utilisation de colle blanche est déconseillée, car elle peut être réactivée par l'eau, compromettant l'adhérence de l'adhésif du carrelage.
Une fois les carreaux posés et la colle sèche, la réalisation des joints avec un mortier adapté est la dernière étape. Un nettoyage régulier avec de l'eau tiède et du savon doux suffit pour l'entretien courant, en évitant les produits abrasifs.
Le Transport et l'Assemblage Final sur Site
Le transport de l'escalier, fabriqué à deux heures de route du lieu de pose, se fera via remorque, avec un calage soigné de chaque pièce. L'installation dans un appartement au quatrième étage impose de monter les grandes pièces par le balcon. Un second assemblage à blanc, in situ, sans les marches, permet de se rendre compte de l'ampleur du projet et des contraintes d'espace. Dans des situations où l'espace est très limité, l'assemblage peut devoir être réalisé aux trois quarts, puis l'ensemble levé et mis en place.
Le coût total de ce projet, incluant le bois et le matériel, s'est élevé à environ 3400€.
En conclusion, la création et le carrelage d'un escalier quart tournant, particulièrement lorsqu'il s'intègre à des finitions en placo, est un projet complexe mais réalisable avec une planification rigoureuse, le choix des bons matériaux, des techniques d'exécution adaptées et une attention particulière aux détails de finition. Les défis rencontrés, qu'ils soient structurels, logistiques ou esthétiques, peuvent être surmontés grâce à une approche méthodique et à la recherche de solutions innovantes.
