La charpente, squelette de nos toitures, est un élément fondamental de la construction, alliant ingénierie et savoir-faire artisanal. Parmi les diverses configurations, la charpente ancienne à quatre pans, souvent désignée sous le terme de toiture en pavillon, se distingue par son élégance et sa robustesse. Cet article explore en détail les caractéristiques, les types, les avantages et les considérations techniques liés à ce type de charpente, en s'appuyant sur les principes de la construction traditionnelle et les innovations modernes.
Les Fondements de la Charpente Traditionnelle
La charpente traditionnelle est principalement constituée d'éléments en bois massif. Son assemblage repose sur des techniques ancestrales, utilisant des profils complémentaires tels que les embrèvements, les tenons-mortaises, les enfourchements, ou encore le moisement et des tiges métalliques comme les pointes et les boulons, parfois complétés par des organes spéciaux tels que les crampons et les anneaux. L'ossature d'une charpente traditionnelle est typiquement composée de fermes, de pannes et de chevrons.

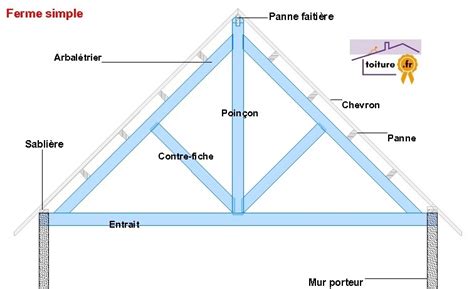

Une ferme, élément structurel clé, est le résultat de l'assemblage de plusieurs pièces de bois massif. Le réseau principal est formé par les arbalétriers, l'entrait et le poinçon. Le réseau secondaire, quant à lui, comprend les contre-fiches, les jambes de force, les diagonales et les potelets. Les assemblages entre ces différentes pièces peuvent s'effectuer par embrèvement, par boulon ou par clouage.
Chaque ferme est conçue pour reporter une charge concentrée importante sur les infrastructures sous-jacentes, ce qui nécessite une planification et une conception soignées des fondations et des murs porteurs. Un avantage notable des fermes traditionnelles réside dans leur bonne tenue au feu, grâce à l'utilisation de fortes sections de bois. Cette caractéristique leur permet de participer activement à la qualification de l'espace architectural, pouvant être laissées apparentes. L'objectif lors de la conception est souvent d'écarter les fermes au maximum, sans compromettre la stabilité des pannes et des solives qu'elles supportent.
Étant donné que la ferme traditionnelle évolue dans un plan vertical, elle requiert un contreventement adéquat lors de sa mise en œuvre pour assurer sa stabilité pendant la construction et dans le temps.
Qualité des Bois pour les Fermes Traditionnelles
Les fermes et les pannes sont le plus souvent fabriquées à partir de résineux tels que l'épicéa, le sapin, le douglas, le pin maritime et le pin sylvestre. La forte épaisseur de ces éléments ne nécessite pas toujours l'utilisation de bois aux caractéristiques mécaniques exceptionnelles, sauf pour les très grandes portées. Lorsque les bois sont dissimulés, ils n'imposent aucune contrainte visuelle sur l'esthétique intérieure.
Gestion de l'Humidité et Risques Biologiques
Lors de la mise en œuvre dans un environnement non chauffé, le taux d'humidité des bois de charpente doit être proche de 15%, sans excéder 22%. Les fermes, lorsqu'elles sont abritées et ventilées, ne présentent pas de risques biologiques autres que ceux liés aux insectes xylophages. Une attention particulière doit être portée aux bois en contact avec la maçonnerie, qui sont plus susceptibles de dégradation.
Diversité des Types de Fermes Traditionnelles
Il existe plusieurs types de fermes traditionnelles, chacun caractérisé par sa triangulation spécifique et adapté à différentes exigences structurelles et architecturales.
La Ferme Latine : L'Héritage Romain
Comme son nom l'indique, la ferme latine trouve son origine dans l'ingénierie romaine. Elle est conçue autour de triangles, un principe géométrique fondamental visant à éviter les moments de flexion. Le système le plus simple comprend des arbalétriers et des contre-fiches massives, un entrait qui peut être moisé, et un poinçon, souvent de section carrée, conçu pour accueillir les contre-fiches dans une direction et les liens de contreventement dans une direction perpendiculaire. Cependant, une ferme constituée d'un poinçon avec contre-fiche ne permet généralement pas de dépasser une portée de 8 mètres.
La Ferme à Entrait Retroussé : Optimisation des Espaces Habitables
Ce type de ferme est particulièrement adapté à l'aménagement des combles habitables. L'entrait est "retroussé", c'est-à-dire relevé, à la hauteur souhaitée pour maximiser les volumes utilisables. Elle intègre des jambes de force destinées à soulager la partie inférieure des arbalétriers. Des liens peuvent également être présents dans la partie supérieure, au droit des pannes. Bien que fortement hyperstatique, ce type de ferme ne requiert pas de pièces de bois de sections particulièrement importantes. Il est crucial de noter que la réaction en pied de la jambe de force est variable en fonction de son inclinaison et peut induire des poussées horizontales sur les murs de support.
La Ferme sur Blochet : Une Alternative Structurale
Les fermes sur blochet s'apparentent aux fermes à entrait retroussé, avec la particularité que le pied de l'arbalétrier n'exerce aucune poussée directe sur les murs. Il s'agit d'une ferme à deux articulations qui fonctionne comme une ferme sur poteau, où la flexion de l'arbalétrier est reprise par des blochets. La portée de ce type de ferme dépasse rarement les 12 mètres.
La Ferme à la Palladio : Pour les Combles Non Porteurs
La ferme à la Palladio est conçue pour les combles qui ne nécessitent pas la création d'un plancher porteur. L'entrait joue le rôle d'élément porteur de plancher. Les suspentes latérales servent uniquement à soulager l'entrait de son propre poids et à reprendre les contre-fiches qui allègent la charge sur les arbalétriers.
La Ferme à la Mansart : Maximisation du Volume Habitable
La ferme à la Mansart est spécialement conçue pour offrir un volume maximal dans les combles habitables. Son fonctionnement s'apparente à celui d'un portique. La principale difficulté réside dans l'assurance de la stabilité des fermes dans leurs plans respectifs, sans réduire le dégagement intérieur. Une solution consiste à utiliser des contre-fiches qui supportent également la réaction d'appui des arbalétriers. Cette approche requiert des sections de bois importantes et maintient les différentes pièces dans un même plan. Les portées courantes ne dépassent généralement pas 8 mètres. Une autre approche consiste à employer une ferme triangulée combinée à des poteaux moisés. La stabilité dans le plan des entraits est garantie par un contreventement qui reporte les efforts vers les pignons.

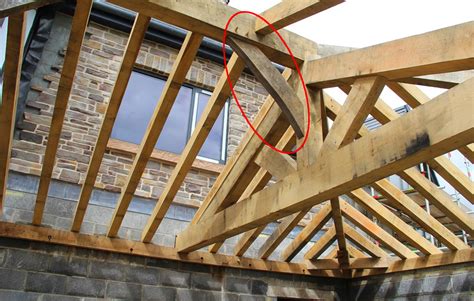

Le Contreventement : Assurer la Stabilité Globale
Le contreventement longitudinal est assuré par des liens disposés entre les fermes, dans le plan des poinçons. Ces liens, d'une section courante de 7,5 x 11 cm, sont fixés par tenons et mortaises ou par simple clouage entre les poinçons et la panne faîtière. Leur inclinaison avoisine les 45 degrés.

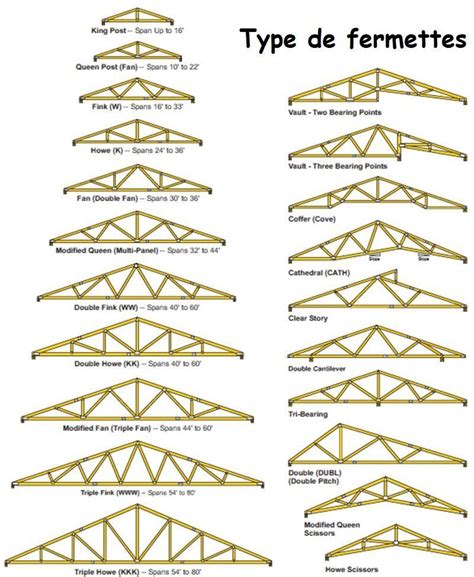

L'Évolution vers les Charpentes Industrialisées : Les Fermettes
Parallèlement aux charpentes traditionnelles, les charpentes industrialisées, également connues sous le nom de fermettes, ont révolutionné le secteur de la construction. Ces structures sont constituées d'éléments triangulés en bois de faibles sections. Les assemblages sont réalisés à l'aide de goussets en contreplaqué (CTB.X) ou, plus couramment, de connecteurs en acier galvanisé. Ce procédé de fabrication s'inscrit dans une logique industrielle, permettant une production de masse et une grande efficacité.
Les fermettes sont très économiques et largement utilisées dans les constructions neuves. Elles permettent de franchir des portées allant jusqu'à 20 mètres, offrant ainsi une grande flexibilité dans la conception des espaces intérieurs et la possibilité d'utiliser des parois intérieures non porteuses. Contrairement aux systèmes traditionnels qui fonctionnent par charges concentrées, les fermettes opèrent selon une logique de charges distribuées. Elles sont généralement espacées de 60 cm, un écart pouvant être porté jusqu'à 1,20 mètre. Elles supportent directement la couverture ou son support, éliminant ainsi le besoin de pannes et de chevrons intermédiaires. Un plafond peut être fixé sous les entraits si les combles ne sont pas aménageables, ou au niveau des arbalétriers si le volume de la fermette est destiné à être utilisé ou à contribuer visuellement à l'espace intérieur.
Qualité et Matériaux des Fermettes
Les fermes industrialisées sont le plus souvent fabriquées à partir de résineux comme l'épicéa et le sapin. Leur faible épaisseur implique l'utilisation de bois présentant de bonnes caractéristiques mécaniques.
Risques Biologiques et Durabilité
Comme pour les charpentes traditionnelles, les fermettes, lorsqu'elles sont abritées et ventilées, ne présentent de risques biologiques que ceux liés aux insectes. Les bois doivent posséder une durabilité naturelle ou conférée correspondant à la classe de risque 2. Les bois noyés en maçonnerie, destinés à recevoir les fixations des fermettes, sont cependant plus sujets à dégradation.
Les Charpentes-Chevrons : Une Alternative Économique
Les charpentes-chevrons représentent une autre approche constructive, particulièrement adaptée aux constructions résidentielles. Elles sont constituées principalement de chevrons de grand élancement, assemblés par clouage. Les assemblages se font directement sur des pannes faîtières et sablières, ou entre chevrons et entraits, à l'aide de goussets en contreplaqué (CTB.X ou OSB). À l'instar des fermettes, les charpentes-chevrons fonctionnent selon une logique de charges distribuées et sont généralement espacées de 40 ou 60 cm.
Matériaux et Performances des Charpentes-Chevrons
Ces charpentes sont le plus souvent fabriquées à partir de résineux tels que l'épicéa, le sapin, le douglas et le pin sylvestre. Leur faible épaisseur requiert des bois aux bonnes caractéristiques mécaniques, sans pour autant imposer de contraintes visuelles.
Conditions d'Humidité et Risques
Pour une mise en œuvre dans une ambiance non chauffée (combles non aménagés), le taux d'humidité des bois doit être proche de 18%, sans dépasser 22%. Les chevrons-fermes, lorsqu'ils sont abrités et ventilés, ne présentent de risques biologiques que ceux liés aux insectes.
Il existe trois grandes familles de charpentes-chevrons :
Le système le plus simple : Les chevrons sont fixés en tête contre une planche faîtière ou une panne faîtière, et en pied sur une sablière de mur ou une lisse fixée au-dessus des solives de plancher. Pour reprendre la poussée inférieure des chevrons, ceux-ci sont engravés. Les chevrons sont généralement placés en opposition, mais peuvent être décalés au faîte pour faciliter leur fixation mutuelle ou aux solives de plancher assemblées par recouvrement.
Les chevrons arbalétriers : Ce dispositif est intéressant pour la conception de locaux avec rampants de toiture. Lorsque la portée des chevrons est importante, des dispositifs de renfort comme des entraits retroussés, des murs de décharge ou des contre-fiches peuvent être intégrés, rapprochant le système d'une charpente par fermette. Les entraits retroussés doivent être situés entre le premier et le troisième tiers de la longueur des chevrons pour reprendre efficacement les charges de la toiture.
Les chevrons formant ferme : Ces chevrons reposent le plus souvent sur un plancher, qu'ils soumettent à une légère traction. Ils nécessitent des appuis bloqués pour limiter leur flexion. Ces fermes ont été développées pour répondre à la demande d'usage des combles et consistent à assembler deux chevrons formant arbalétrier et une solive formant entrait. En raison des contraintes de flexion importantes, les chevrons doivent avoir une hauteur conséquente et sont souvent composés de profils en bois reconstitué. Comme pour le système précédent, des renforts peuvent être ajoutés.
Le contreventement peut être assuré par des feuillards métalliques disposés en croix de Saint-André et cloués à plat sur les chevrons.

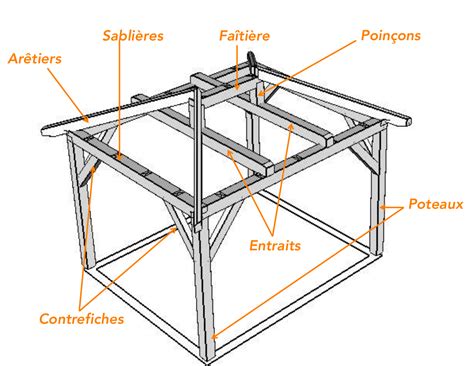

La Construction d'une Charpente à Quatre Pans
La conception et la réalisation d'une charpente à quatre pans, également appelée toiture en pavillon, exigent une approche méthodique. L'idée générale est de partir d'une structure de charpente à deux pans traditionnelle et d'y ajouter deux croupes sur les côtés.
Étapes Clés de la Construction
Planification Détaillée : Pour une maison sans pignons maçonnés, la charpente détermine la pente des croupes et des pans longitudinaux. Il est impératif de réaliser un plan précis de la charpente, idéalement à l'échelle 1/20e. La complexité de cette tâche suggère souvent de faire appel à un professionnel, surtout si l'on n'est pas charpentier de métier.
Conception et Calculs : Une conception solide est primordiale. L'utilisation de logiciels spécialisés ou de tableaux d'abaques permet de définir avec précision la section des poutres et des pannes nécessaires pour chaque élément de la charpente.
Épure et Taillage : À partir du plan, une épure est réalisée au sol. Les éléments constitutifs (poinçon, arbalétriers, contrefiches, entraits) sont ensuite taillés en atelier selon ce tracé.
Pose des Fermes : L'espace entre chaque ferme ne doit idéalement pas excéder cinq mètres. L'utilisation d'un moyen de levage est souvent nécessaire pour poser les fermes sur les murs. Leur fixation s'effectue sur les arases, soit par des équerres métalliques, soit par scellement.
Installation des Pannes : Les fermes sont reliées par des pannes, en commençant par la panne faîtière. L'espacement entre les pannes varie généralement de 120 à 180 cm, en fonction de la pente et du calcul des charges.
Mise en Place des Arêtiers : Une pièce de bois longitudinale est fixée entre chaque angle des murs de la maison et le poinçon de chaque ferme. Une panne de 75 × 225 mm est une section couramment utilisée pour cette fonction. La face supérieure de chaque arêtier est délardée pour faciliter la pose des chevrons.
Pose des Chevrons : Les travaux se terminent par la pose des chevrons. L'assemblage panne/chevron peut se faire de manière traditionnelle, par clouage ou vissage à 45°.
La Charpente 4 Pans : Avantages et Adaptabilité
Le choix d'une toiture à quatre pans est motivé par des considérations esthétiques, mais elle constitue également un atout de solidité, particulièrement dans les régions venteuses. La principale différence avec d'autres types de toitures réside dans le nombre de pentes.
- Toit Monopente : Une seule pente, style moderne, souvent utilisé pour des extensions ou des petites bâtisses.
- Toit à 2 Pans : Deux versants se rejoignant au faîtage, la forme la plus courante.
- Toit à 3 Pans : Trois versants, avec un versant en croupe de forme triangulaire.
- Toit à 4 Pans (Pavillon) : Quatre versants, une forme originale et travaillée.
La charpente bois 4 pans exploite toutes les vertus esthétiques de sa toiture, offrant un caractère unique. Ses qualités pratiques incluent une bonne évacuation des eaux, une gestion simplifiée des saletés et une prise au vent réduite. Cette polyvalence la rend adaptée à l'aménagement de tonnelles, pergolas, carports et abris de stockage.
Caractéristiques Techniques des Toitures à Quatre Pans
Les toitures à quatre pans reposent traditionnellement sur une répartition équilibrée : deux pans en croupe et deux pans trapézoïdaux. Cette configuration confère à la charpente des qualités bien définies :
- Résistance au Vent : Elles sont particulièrement appréciées dans les régions exposées au vent, car elles limitent la prise au vent.
- Évacuation des Eaux : Comme toutes les toitures en pente, elles optimisent l'évacuation des eaux pluviales et des débris vers les gouttières. Les pentes prononcées sont un avantage dans les zones sujettes à la neige.
Les toitures à quatre pentes se retrouvent sur des bâtiments anciens à l'architecture traditionnelle, ainsi que sur des bâtisses contemporaines. Elles offrent une grande liberté dans le choix de la couverture (tuiles, shingle, tôle, etc.), permettant de respecter les critères esthétiques et fonctionnels de chaque projet.
Matériaux et Assemblages pour les Charpentes 4 Pans
Les charpentes 4 pans sont souvent réalisées en bois Douglas, une essence particulièrement intéressante pour les utilisations extérieures grâce à la résistance naturelle de son duramen (bois de cœur) aux champignons et aux insectes, lui conférant une classification classe III. Bien qu'un saturateur puisse être utilisé pour préserver la teinte, le Douglas assure une excellente résistance, solidité et durabilité.

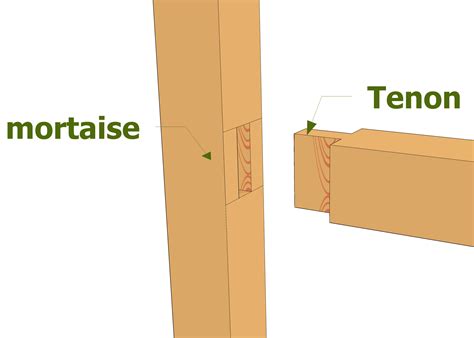

Les assemblages traditionnels à tenons et mortaises renforcent la solidité et la stabilité de ces charpentes. Les tenons, appendices parallélépipédiques, s'insèrent dans les mortaises, encoches correspondantes. Les assemblages sont ensuite solidement chevillés. La structure repose souvent sur des poteaux en bois contrecollé, dont les lames plus épaisses et le nombre de plis inférieur au lamellé-collé garantissent une durabilité et une solidité optimales.
Applications et Polyvalence des Charpentes 4 Pans
La polyvalence des charpentes à quatre pans permet une multitude d'applications, allant des structures d'agrément aux solutions purement fonctionnelles :
- Tonnelles et Pergolas : Une charpente originale à quatre pans peut conférer un grand caractère à une propriété, offrant un espace ombragé idéal pour les repas en extérieur ou la détente.
- Carports et Abris : Elles peuvent servir à aménager des carports, des abris de stockage, ou des hangars, offrant des solutions pratiques pour le stationnement de véhicules ou le rangement.
- Extension de Bâtiment : La forme en pavillon peut s'adapter à des extensions de maison, apportant une touche architecturale distinctive.
- Espace de Stockage : La surface importante couverte par une toiture à quatre pans peut être exploitée comme espace de stockage, particulièrement utile lors de travaux ou pour des besoins professionnels.
L'entreprise Chatelain Charpentier Couvreur, spécialisée dans la pose de charpentes traditionnelles et industrielles, met en avant son expertise dans la réalisation de charpentes en bois Douglas assemblées à tenons et mortaises, y compris pour des projets de toiture à quatre pans, comme l'illustre la pose d'une charpente en quatre pans sur une villa de plain-pied.
Réglementation et Normes
La construction d'une charpente et d'une toiture est soumise à diverses réglementations. Il est indispensable de se conformer aux normes locales, communales et aux exigences liées au type de revêtement choisi. Des normes spécifiques s'appliquent à la mise en œuvre de l'évacuation des eaux pluviales (DTU 40.5), aux dimensions et calculs des canalisations (DTU 60.11), et à la répartition des descentes d'eau verticales (Norme NF P 36 201). La charge de neige, l'exposition au vent, la zone climatique et la hauteur du bâtiment sont autant de facteurs qui définissent les spécifications techniques, souvent précisées par les DTU. Il est donc fortement recommandé de faire appel à un spécialiste pour s'assurer de la conformité et de la sécurité de l'installation.
Conclusion : Un Choix d'Élégance et de Performance
La charpente ancienne à quatre pans, qu'elle soit réalisée dans le respect des traditions artisanales ou adaptée aux techniques modernes, représente un choix architectural judicieux. Elle allie esthétique, robustesse et fonctionnalité, offrant une solution durable et élégante pour une large gamme de projets de construction, depuis la maison individuelle jusqu'aux structures d'agrément extérieures. Son adaptation aux conditions météorologiques, notamment au vent, et sa capacité à gérer efficacement les eaux pluviales en font un élément de toiture particulièrement performant.
