La toiture, élément crucial de toute construction, est loin d'être une simple couverture. Elle est le fruit d'une ingénierie complexe où chaque pièce, même la plus discrète, joue un rôle déterminant dans la durabilité, la fonctionnalité et l'esthétique du bâtiment. Parmi ces éléments, le coyau de charpente occupe une place particulière. Souvent méconnu du grand public, il est pourtant un composant essentiel, notamment dans les charpentes traditionnelles, dont la fonction première est d'assurer une gestion optimale des eaux de pluie tout en contribuant à l'harmonie architecturale.
Qu'est-ce que le Coyau de Charpente ?

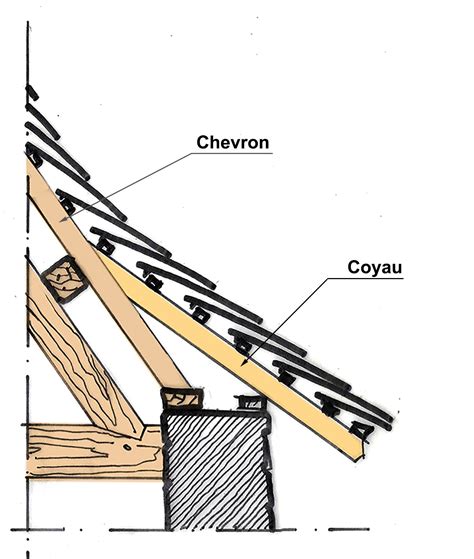

Le coyau, parfois appelé "coyer" ou "coial", est une pièce de bois de charpente qui se fixe à la partie inférieure d'un chevron. Il déborde sur l'entablement, cette partie supérieure du mur qui soutient la charpente. Sa particularité réside dans sa position oblique, qui a pour effet de réduire la pente du toit au niveau de l'égout, c'est-à-dire la partie la plus basse du versant, près du mur. Cette modification de pente n'est pas anodine ; elle vise principalement à faciliter l'évacuation des eaux de pluie loin des murs et des éléments de charpente eux-mêmes.
Comment réaliser la pose d'une charpente traditionnelle ?
D'un point de vue fonctionnel, le coyau agit comme un prolongement subtil de la toiture, créant un débord qui protège efficacement la maçonnerie des infiltrations et de l'humidité. Cette protection est d'autant plus cruciale que les toitures traditionnelles, notamment celles couvertes de matériaux plus anciens comme le chaume ou les lauzes, nécessitaient une pente importante pour une évacuation efficace de l'eau. Lorsque ces matériaux ont été remplacés par des couvertures plus fines, comme les tuiles ou les ardoises, il est devenu nécessaire d'ajouter des pièces comme le coyau pour adapter la géométrie de la toiture et assurer l'écoulement de l'eau à l'extérieur du bâtiment.
En résumé, le coyau est un élément de charpente dont la fonction principale est d'adoucir la pente du toit au niveau de l'égout. Il se raccorde à la partie inférieure d'un chevron et repose sur l'entablement ou l'arbalétrier. Cette disposition crée un changement d'inclinaison appelé "coyalure" ou "coyalure" selon les régions.
L'Anatomie d'une Charpente à Coyaux
Une charpente équipée de coyaux présente une structure assez caractéristique, distinguant une partie supérieure avec une pente plus prononcée d'une partie inférieure, plus douce. Cette configuration est souvent observée sur les toitures à deux versants combinées, donnant à l'ensemble une allure architecturale spécifique.

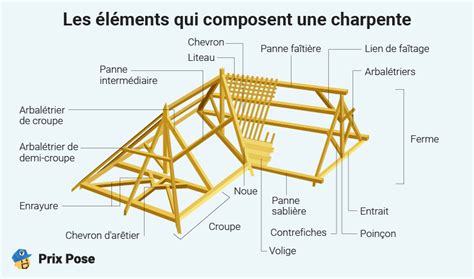

Les éléments constitutifs d'une telle charpente incluent généralement :
- La panne faîtière : Située au sommet du toit, elle relie les fermes et supporte les chevrons supérieurs.
- Le chevron : Pièce maîtresse de la toiture, il court de la panne faîtière à la panne sablière, supportant la couverture.
- Le coyau : Fixé sous le chevron, il prolonge la toiture vers l'égout avec une pente réduite.
- La panne sablière : Située en bas du versant, elle détermine la ligne de coyaux et soutient la partie inférieure des chevrons et des coyaux.

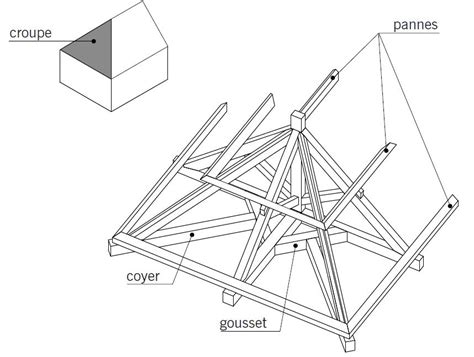

- Les arêtiers : Ils se situent à la jonction de deux pans de toiture inclinés, rejoignant la panne faîtière et formant un angle où les deux plans de la toiture se rencontrent.
- Les empannons : Ce sont des chevrons coupés qui relient les arêtiers à la panne sablière, complétant la structure des pans de toiture en croupe.
La présence de deux pentes distinctes sur un même versant de toiture est le signe le plus évident de l'intégration de coyaux. Cette configuration architecturale, bien que fonctionnelle, demande une grande précision dans sa mise en œuvre.
La Fonction du Coyau : Protection et Gestion de l'Eau
Le rôle premier du coyau est d'assurer une gestion efficace des eaux pluviales. En réduisant la pente au niveau de l'égout, il permet aux eaux de s'écouler plus loin du mur de façade. Ce dispositif est d'une importance capitale pour préserver l'intégrité des matériaux de construction, qu'il s'agisse de la maçonnerie, de l'enduit ou des éléments de bois de la charpente. L'humidité est l'un des ennemis les plus redoutables des structures bâties, et le coyau contribue à la repousser, prolongeant ainsi la durée de vie de l'ensemble de la construction.
Historiquement, les toitures équipées de coyaux n'intégraient pas de gouttières ou de chéneaux, l'eau étant simplement rejetée loin du bâtiment. Cependant, dans les constructions modernes, il est devenu courant d'ajouter une gouttière à l'extrémité du coyau pour un contrôle encore plus précis de l'écoulement des eaux.
Au-delà de sa fonction hydraulique, le coyau peut également avoir un impact sur l'isolation et l'efficacité énergétique du bâtiment. En décalant la zone d'évacuation de l'eau, il contribue à préserver l'intégrité de l'isolant et des écrans sous-toiture, limitant ainsi les ponts thermiques et améliorant le confort thermique intérieur.
La Mise en Œuvre d'une Toiture à Coyaux
La construction d'une toiture à coyaux requiert une expertise et une précision certaines. Le processus de montage implique plusieurs étapes clés :
- Préparation des éléments : Il s'agit d'abord de préparer les pièces spécifiques à la partie "coyau" de la charpente. Les chevrons d'arêtier sont fixés à la panne câbilière (un terme qui peut varier selon les régions, souvent synonyme de panne faîtière ou intermédiaire) à l'aide de clous torsadés ou d'autres systèmes de fixation, en veillant à ce qu'ils soient bien stables.
- Fixation des coyaux à la panne : Une fois les bandes de rives (ou panonceaux) posées et fixées aux chevrons d'arêtier, les coyaux sont insérés entre la panne et la bande de rives. La précision des mesures et des découpes est essentielle à cette étape. Des serre-joints sont souvent utilisés pour maintenir les coyaux en place pendant la fixation, qui se fait généralement par vissage depuis le dessus.
- Fixation des coyaux aux chevrons d’arêtier : Le premier coyau est fixé au chevron d'arêtier, soit en passant par l'intérieur du chevron, soit par vissage par le dessus du coyau. La répétition de cette opération pour chaque coyau assure la continuité de la ligne de pente réduite.
L'alignement précis des coyaux est primordial. Une légère déviation peut entraîner des irrégularités visibles sur la toiture finie, créant des "vagues" inesthétiques. L'utilisation d'une ficelle tendue entre les extrémités permet de garantir un alignement parfait.
Il est important de noter que la coupe des coyaux demande une grande habileté. Dans certains cas, il peut être nécessaire de tailler dans la maçonnerie existante (comme une arase en chaux) pour pouvoir intégrer correctement les coyaux.
Le Coyau dans le Paysage Architectural
Au-delà de sa fonction technique, le coyau a également une dimension esthétique indéniable. La présence de deux pentes distinctes sur un même versant crée une ligne de toit particulière, qui peut ajouter du caractère et du charme à une construction. Dans certaines régions, cette caractéristique est particulièrement mise en valeur, participant à l'identité architecturale locale.
L'extension du débord de toit grâce aux coyaux peut également jouer avec les jeux d'ombre et de lumière, créant des façades plus dynamiques. Dans l'architecture vernaculaire, le coyau peut même devenir un élément d'ornementation, intégré dans des décors plus élaborés.
Parfois, les coyaux peuvent se prolonger pour former ce que l'on appelle des "queues de vache", un terme pittoresque désignant un débord de toiture plus prononcé, souvent présent sur les avant-toits ou les galeries.
Le Coyau à travers les Âges et les Disciplines
L'usage du coyau remonte à plusieurs siècles, témoignant de l'ingéniosité des charpentiers anciens face aux défis de la construction. Les techniques ont évolué, mais le principe fondamental de gestion de l'eau et de modification de la pente reste le même.
Dans le domaine de l'architecture, le coyau est un élément qui a traversé les styles. On le retrouve aussi bien dans les constructions rurales modestes que dans les édifices plus monumentaux, où il est souvent intégré avec une grande finesse dans les corniches ou les ornements.
Le terme "coyau" trouve également des applications dans d'autres domaines, par analogie avec sa fonction de support oblique ou de pièce de liaison. Dans le contexte technologique, il peut désigner une pièce dans les mécanismes de moulins à eau, soutenant les aubes ou participant à la transmission d'effort. Cette polysémie témoigne de la richesse du vocabulaire technique issu de la tradition artisanale.
Les Bois Utilisés pour les Coyaux
Comme pour le reste de la charpente, le choix des essences de bois pour les coyaux dépend de nombreux facteurs : disponibilité locale, exigences de durabilité, budget, et traditions régionales. Les bois résineux comme le Douglas, apprécié pour sa résistance aux insectes et aux champignons, sont couramment utilisés. Les bois feuillus plus denses, comme le chêne ou le châtaignier, peuvent être privilégiés pour des ouvrages de plus grande qualité ou dans des environnements plus exigeants.
Le façonnage des billes en grumes, puis leur débitage en scierie, aboutissent à des bois destinés à différents usages : charpenterie, menuiserie, ébénisterie. Les coyaux, bien que souvent dissimulés sous la couverture, requièrent des bois de qualité, capables de résister aux contraintes mécaniques et à l'humidité.
L'Évolution des Charpentes et le Rôle du Coyau
L'histoire de la charpente est marquée par une constante évolution, depuis les premières structures découvertes en Zambie il y a près de 500 000 ans jusqu'aux charpentes métalliques et industrialisées d'aujourd'hui. Si les matériaux et les techniques ont radicalement changé, certains principes de conception, comme la gestion de l'eau, demeurent fondamentaux.
La charpente traditionnelle, avec ses fermes, pannes et chevrons, a laissé place à des systèmes plus industrialisés comme les fermettes. Ces dernières, bien que plus rapides à poser et souvent plus économiques, ne présentent pas toujours les mêmes caractéristiques esthétiques ou la même adaptabilité que les charpentes traditionnelles.
Dans ce contexte, le coyau conserve sa pertinence, particulièrement dans les projets de rénovation ou de construction qui visent à reproduire l'architecture traditionnelle. Il représente une solution éprouvée pour résoudre des problématiques de gestion de l'eau et pour recréer l'esthétique des toitures d'antan.
Considérations Techniques et Pratiques
La mise en œuvre de coyaux, qu'il s'agisse d'une construction neuve ou d'une rénovation, soulève plusieurs points techniques importants :
- Précision dimensionnelle : Les coyaux doivent être taillés avec une grande précision pour s'adapter parfaitement à la géométrie de la toiture et assurer une continuité sans rupture de pente.
- Choix des fixations : L'utilisation de vissage, de clous torsadés ou d'autres systèmes de fixation doit garantir la solidité de l'assemblage dans le temps.
- Protection contre l'humidité : Bien que le coyau aide à évacuer l'eau, il est essentiel que le bois utilisé soit résistant à l'humidité ou traité pour y résister.
- Conformité réglementaire : Les normes de construction en vigueur doivent être respectées, notamment en ce qui concerne la résistance aux intempéries et la sécurité structurelle.
Pour tout projet impliquant la pose ou la rénovation de coyaux, il est fortement recommandé de faire appel à un charpentier spécialisé. Son expertise garantira une mise en œuvre conforme aux règles de l'art, assurant ainsi la longévité et la performance de la toiture.
L'histoire de la charpente, depuis les assemblages rudimentaires de stalagmites par l'Homme de Néandertal jusqu'aux structures complexes d'aujourd'hui, démontre une quête incessante d'optimisation et de durabilité. Le coyau, dans sa simplicité apparente, s'inscrit parfaitement dans cette lignée d'innovations fonctionnelles qui ont façonné nos habitats au fil des millénaires. Il est un exemple éloquent de la manière dont une pièce de bois, judicieusement placée, peut améliorer significativement la performance d'une toiture, tant sur le plan hydraulique qu'esthétique.
