La réalisation d'un circuit de plomberie en multicouche, qu'il s'agisse d'installations sanitaires ou de chauffage, impose de faire cheminer les tubes de diverses manières. Cela implique régulièrement des changements de direction ou le passage d'un tube par-dessus un autre. Le multicouche, un matériau qui conserve la forme qui lui est donnée grâce à sa couche en aluminium, peut se cintrer à la main dans certains cas. Cependant, un cintrage manuel présente deux inconvénients majeurs : l'angle de courbure reste limité et courber les plus gros diamètres de tubes multicouche (26 mm, par exemple) ne se fait pas sans difficultés. C'est dans ce contexte que l'utilisation d'une cintreuse, et plus particulièrement de la cintreuse arbalète pour tubes multicouche, devient rapidement indispensable. Cet outil dédié permet de réaliser des cintrages précis, sans effort physique intense et sans risque d'abîmer le tube en le pliant trop. Cet article explore en profondeur le fonctionnement de la cintreuse arbalète multicouche, en mettant l'accent sur les astuces et les précautions à prendre pour un cintrage réussi, tout en abordant les alternatives et les bonnes pratiques essentielles.
Pourquoi Opter pour une Cintreuse Arbalète pour le Multicouche ?
Le tube multicouche, composé d'une âme en aluminium prise en sandwich entre deux couches de polyéthylène réticulé (PER), offre une combinaison idéale de flexibilité, de résistance et de durabilité. Ces propriétés en font un matériau de choix pour les professionnels comme pour les bricoleurs avertis. L'une des techniques essentielles pour travailler le multicouche est le cintrage, qui permet de modifier la direction du tube sans avoir recours à des raccords. Cette pratique optimise le débit, réduit les risques de fuite et améliore l'esthétique globale de l'installation.
Si le cintrage à la main est possible pour les petits diamètres et les angles peu prononcés, il atteint rapidement ses limites. Les gros diamètres (notamment 26 mm) demandent une force considérable et le contrôle de l'angle de courbure devient aléatoire. C'est là que la cintreuse arbalète entre en jeu. Elle est spécifiquement conçue pour le cintrage des tubes multicouche de diamètres 16, 20 et 26 mm, les plus couramment employés sur un chantier de plomberie.
Les Avantages Indéniables de la Cintreuse Arbalète
La cintreuse arbalète offre une nette supériorité par rapport aux méthodes de cintrage manuel ou à d'autres outils moins spécialisés :
- Précision Inégalée : Elle permet de réaliser des coudes avec des angles constants et parfaitement maîtrisés, essentiels pour des installations propres, fonctionnelles et conformes aux normes. La possibilité de réaliser des angles à 90° sans raccords évite les pertes de charge importantes.
- Facilité d'Utilisation Remarquable : L'utilisation de la cintreuse arbalète est intuitive et peut souvent s'effectuer d'une seule main, grâce à sa conception ergonomique.
- Réduction Drastique des Raccords : En cintrant le tube, on évite l'utilisation de raccords coudés. Chaque raccord représente un point de faiblesse potentiel et une source de perte de débit. La cintreuse arbalète facilite grandement la réalisation de coudes à 90°, éliminant ainsi la nécessité de raccords qui peuvent nuire à la performance du réseau.
- Ergonomie Optimisée : La cintreuse est généralement pourvue d'une poignée ergonomique anti-dérapante pour une prise en main confortable et sécurisée. La forme de la poignée épouse parfaitement les doigts de l'utilisateur, réduisant la fatigue lors d'une utilisation prolongée.
- Polyvalence pour Divers Coudes : Bien que souvent associée aux coudes à 90°, la cintreuse arbalète peut permettre la réalisation d'autres types de courbures comme les coudes à chapeau gendarme, les coudes à étage, ou les coudes renversés, la rendant idéale pour le travail sur place, l'artisanat, l'industrie, les chantiers et les ateliers.

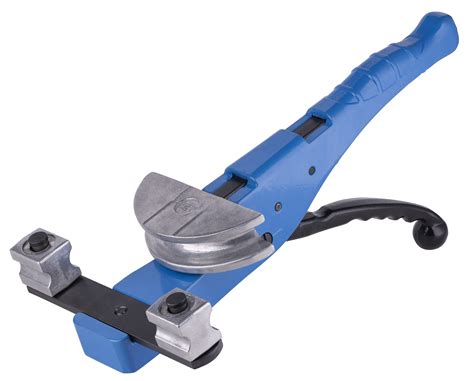

Comprendre le Fonctionnement de la Cintreuse Arbalète
Le principe de fonctionnement de la cintreuse arbalète repose sur un système de levier simple et efficace. Elle est constituée d'une structure principale intégrant une ou plusieurs formes (ou matrices) qui épousent le diamètre du tube, et d'une contre-forme mobile qui vient exercer la pression nécessaire pour plier le tube.
Elle est généralement livrée avec plusieurs formes et contre-formes adaptées aux diamètres de tubes multicouche les plus courants (16, 20 et 26 mm). L'assemblage et le démontage de ces formes s'effectuent très rapidement, sans nécessiter d'outils spécifiques. L'avance et le retour rapides de la partie mobile de la cintreuse permettent d'économiser du temps et de l'effort.
Les étapes clés pour un cintrage réussi avec une cintreuse arbalète :
- Préparation : Choisir la forme de cintrage adaptée au diamètre du tube multicouche. S'assurer que le tube est propre et exempt de toute impureté.
- Positionnement : Placer le tube dans la cintreuse, en alignant le repère du tube avec le repère de la forme de cintrage, si disponible. Un marquage préalable sur le tube peut être nécessaire pour définir précisément l'axe du cintrage.
- Actionnement : Actionner la cintreuse multicouche en pressant simplement la poignée. La contre-forme va alors glisser contre le tube, le contraignant à épouser la forme de cintrage jusqu'à obtenir l'angle désiré.
- Contrôle : Vérifier régulièrement l'angle de cintrage pour s'assurer qu'il correspond aux besoins de l'installation. La cintreuse arbalète peut réaliser des angles de courbure allant jusqu'à 90°.
Astuces pour un Cintrage d'une Précision Chirurgicale
Obtenir un cintrage parfait demande un peu de savoir-faire et quelques astuces :
- Gestion des Repères : L'absence de repères précis sur certaines formes de cintrage peut compliquer la réalisation de coudes complexes. Une méthode basée sur le calcul et la géométrie peut être employée. Il s'agit d'établir l'écart entre l'axe de l'arbalète (le repère au centre du galet, appelé O) et le repère à tracer sur le tube (point B). Il est également crucial de connaître le rayon des galets de cintrage. Ce rayon peut être déterminé par calcul, traçage, ou mesure avec un pied à coulisse. Il est important de noter que nous avons besoin du rayon de l'axe du tube, et non du diamètre extérieur du galet.
- Respect des Rayons de Courbure Minimums : Les fabricants de tubes multicouches indiquent généralement les rayons de courbure minimum à respecter. Il est impératif de se conformer à ces spécifications pour éviter d'endommager le tube. Un rayon trop serré peut affaiblir la structure du tube et compromettre son étanchéité à long terme. Dans certains cas, comme une pose apparente, il peut être nécessaire de minimiser l'angle de cintrage pour une installation plus discrète et esthétique, tout en respectant le rayon minimum.
- Vérification Post-Cintrage : Après chaque cintrage, il est crucial de vérifier l'absence de plis, de pincements ou de déformations sur le tube. La zone pliée devient un risque de fuite potentiel. À l'usage, et sous l'effet de la pression, une zone fragilisée risque de se fissurer et de causer une fuite. Si une déformation est constatée, il est préférable de recommencer le cintrage plutôt que de risquer une défaillance de l'installation.
Précautions Essentielles à Observer
Pour garantir la longévité et la fiabilité de vos installations, il est indispensable de prendre certaines précautions lors du cintrage d'un tube multicouche :
- Outil Adapté au Diamètre : Utiliser un outil de cintrage adapté au diamètre du tube est le critère le plus important. Un outil inadapté risque d'écraser, de pincer ou d'endommager irrémédiablement le tube, compromettant ainsi l'étanchéité et la durabilité de l'installation.
- Tube Multicouche Ø16 mm : ressort à cintrer ou cintreuse arbalète.
- Tube Multicouche Ø20 mm : cintreuse arbalète ou cintreuse électrique.
- Tube Multicouche Ø25 mm et plus : cintreuse électrique fortement conseillée.
- Angles Raisonnables : Éviter de donner des angles impossibles ou trop serrés lors du cintrage. Forcer le tube au-delà de ses limites peut entraîner des micro-fissures ou un affaiblissement de sa structure.
- Préparation du Tube : Avant de raccorder un tube multicouche à un autre élément de plomberie, il est primordial de l'ébavurer et de le calibrer. L'ébavurage consiste à enlever les bavures et les éclats qui peuvent se former sur le tube lors de la coupe ou du cintrage, assurant ainsi une parfaite étanchéité des raccords.
- Qualité du Matériel : Choisir une cintreuse de qualité auprès de marques reconnues est un gage de précision et de durabilité. Un outil bien conçu et fabriqué avec des matériaux de qualité réduira les risques d'erreur et prolongera la durée de vie de l'outil.
- Sécurité Avant Tout : Pensez à utiliser des équipements de protection adaptés comme des gants et des lunettes de sécurité. Maintenez votre lieu de travail propre et dégagé.
Réaliser un cintrage à 90 ° sur un tube multicouche avec une cintreuse arbalète
Alternatives à la Cintreuse Arbalète
Bien que la cintreuse arbalète soit un outil de choix pour le cintrage du multicouche, d'autres options existent, chacune avec ses spécificités :
- Ressort à Cintrer : Simple d’utilisation et économique, le ressort à cintrer est la solution la plus courante et la plus abordable, particulièrement adaptée aux petits diamètres (jusqu'à 20 mm). Le ressort se glisse à l'intérieur du tube (ressort interne) ou se positionne à l'extérieur (ressort externe) à l'endroit où une courbure est requise. En plaçant une main de chaque côté du tube, il est facile de plier jusqu'à atteindre l'angle désiré. Attention : il existe autant de ressorts à cintrer qu'il existe de diamètres de tube multicouche, et leur efficacité diminue avec l'augmentation du diamètre.
- Cintreuse Électrique : Cet outillage électroportatif est basé sur le même principe que la cintreuse arbalète, mais intègre un moteur électrique. Il facilite grandement l'opération de cintrage en délivrant la puissance nécessaire pour courber efficacement et rapidement des tubes, y compris les plus gros diamètres, sans effort physique intense. C'est une solution idéale pour les professionnels qui réalisent de nombreux cintrages ou travaillent sur des chantiers de grande envergure.
- Cintrage Manuel : Pour les diamètres très faibles et les courbures très douces, un cintrage à la main peut être envisagé. Cependant, il est crucial de faire attention à ne pas trop plier le tube, au risque de le déformer irrémédiablement. Cette méthode manque de précision et est fortement déconseillée pour les installations où la fiabilité est primordiale.
Les Bonnes Pratiques pour un Cintrage sans Faille
Un cintrage réussi repose sur une préparation minutieuse et une exécution rigoureuse :
- Choisir l'Outil Adapté : Comme mentionné précédemment, la sélection de l'outil en fonction du diamètre du tube et du rayon de cintrage souhaité est primordiale.
- Positionner Correctement le Tube : Assurez-vous que le tube repose de manière stable et bien alignée dans l'outil de cintrage.
- Appliquer la Pression Progressivement : Exercez une pression continue et progressive pour éviter de pincer, de plier ou de casser le tube. Les mouvements brusques sont à proscrire.
- Déterminer le Rayon de Courbure : Le rayon de cintrage dépend du diamètre du tube et de l'outil utilisé. Respectez toujours les rayons de courbure minimums spécifiés par le fabricant du tube.
- Vérifier l'Intégrité du Tube : Après chaque cintrage, examinez attentivement la zone courbée pour vous assurer qu'il n'y a ni fissure, ni pli excessif, ni déformation compromettant l'intégrité du tube.
Consignes de Sécurité Indispensables
Lors de l'utilisation de tout outil de cintrage, le respect des consignes de sécurité est impératif pour garantir un travail sûr et efficace :
- Lire et Comprendre : Lisez attentivement tous les avertissements de sécurité et toutes les instructions fournis par le fabricant de l'outil.
- Environnement de Travail : Maintenez votre lieu de travail propre, rangé et bien éclairé. Éliminez tout obstacle potentiel.
- Outil en Bon État : Vérifiez que l'outil n'est pas endommagé et qu'il remplit entièrement sa fonction.
- Capacité de l'Outil : Ne surchargez pas l'outil et respectez sa capacité de travail indiquée.
- Vêtements Appropriés : Portez des vêtements de travail adaptés, évitez les vêtements amples ou les bijoux qui pourraient être happés par des pièces en mouvement. Portez des chaussures antidérapantes.
- Équipement de Protection Individuelle (EPI) : Utilisez systématiquement un équipement de protection individuelle, tel que des gants de protection et des lunettes de sécurité.
- Posture : Évitez toute position corporelle anormale ou précaire qui pourrait compromettre votre équilibre ou votre sécurité.
- Entretien : Entretenez soigneusement vos outils pour assurer la qualité et la sécurité du travail. Suivez les recommandations du fabricant pour la lubrification et l'entretien.
- Conditions Environnementales : Ne pas exposer l'outil à la pluie ou à des conditions météorologiques extrêmes.
- Tierces Personnes : Tenez les personnes non autorisées à l'écart de la zone de travail pour assurer la sécurité de tous.
Alternatives et Techniques Complémentaires
Dans des situations spécifiques ou pour des besoins particuliers, d'autres techniques ou outils peuvent être envisagés :
- Cintrage à Chaud : Pour des courbures très spécifiques ou des tubes de plus grand diamètre, un léger chauffage du tube peut faciliter le cintrage. Cette méthode demande une grande prudence et un contrôle précis de la température pour éviter de déformer le polyéthylène réticulé. Une ventilation adéquate est également indispensable.
- Gabarits sur Mesure : La création de gabarits personnalisés en bois, métal ou plastique peut être utile pour réaliser des cintres complexes avec une grande précision, notamment pour les séries ou les formes répétitives.
- Combinaison de Techniques : Il est parfois judicieux de combiner différentes techniques pour obtenir le résultat optimal. Par exemple, une cintreuse peut être utilisée pour la courbure principale, et un ressort pour les ajustements fins.
Le Cintrage dans la Pratique : Cas Concrets
- Chauffage au Sol : La réalisation de boucles uniformes et régulières est cruciale. L'utilisation de gabarits et le respect de l'espacement recommandé par le fabricant garantissent une répartition homogène de la chaleur.
- Rénovations de Salles de Bain : L'espace limité impose souvent des courbes serrées. L'usage de ressorts internes et l'adaptation des techniques de cintrage aux contraintes de l'environnement sont nécessaires. L'ingéniosité et l'utilisation d'outils compacts sont alors des atouts majeurs.
- Réseaux de Climatisation : L'étanchéité après cintrage est primordiale. Le choix de techniques adaptées aux fluides frigorigènes et la conformité aux normes en vigueur sont essentiels pour éviter les fuites et la pollution environnementale.
En conclusion, le cintrage des tubes multicouche est une compétence fondamentale en plomberie, permettant d'optimiser les installations, de réduire les risques de fuite et d'améliorer l'esthétique des réseaux. La cintreuse arbalète s'impose comme un outil de référence pour sa précision, sa facilité d'utilisation et sa capacité à simplifier des opérations qui seraient autrement complexes. En maîtrisant son fonctionnement, en appliquant les bonnes pratiques et en respectant les consignes de sécurité, les professionnels comme les bricoleurs peuvent réaliser des installations fiables, durables et d'une qualité irréprochable. La pratique régulière et l'investissement dans des outils de qualité sont les clés pour devenir un expert en cintrage de tubes multicouche.
