En matière de sécurité incendie, chaque composant joue un rôle vital dans la protection des personnes et des biens. Parmi ces éléments, le clapet coupe-feu (CCF) se distingue par sa fonction essentielle : stopper la propagation du feu et de la fumée à travers les conduits de ventilation et d'aération. Trop souvent, son installation est réalisée sans respecter scrupuleusement les exigences réglementaires et les préconisations des fabricants, mettant ainsi en péril l'efficacité du système de sécurité. Une mauvaise installation peut transformer ce dispositif de protection en un vecteur de propagation, au lieu de son rôle de rempart.
Cet article se propose de démystifier le clapet coupe-feu, en détaillant son fonctionnement, les impératifs de son installation, et les différentes normes qui encadrent son utilisation. Nous explorerons également des dispositifs connexes tels que les clapets anti-retour, souvent confondus ou intégrés dans des systèmes de ventilation plus larges.
Comprendre le Fonctionnement du Clapet Coupe-Feu
Le clapet coupe-feu est un accessoire ingénieux intégré aux réseaux aérauliques. Son principe de fonctionnement repose sur un mécanisme capable de se déclencher automatiquement en cas d'élévation anormale de la température ou sur commande extérieure.
Le Mécanisme de Déclenchement
Au cœur du clapet coupe-feu se trouve un système de déclenchement. Il peut s'agir :
- D'un fusible thermique : C'est le dispositif le plus courant pour les clapets dits "à fermeture thermique". Ce fusible est conçu pour fondre à une température prédéfinie, généralement autour de 70°C. Lorsqu'il fond, il libère la lame du clapet, qui, sous l'effet d'un ressort puissant, se referme hermétiquement. Cela crée une barrière physique qui empêche le passage des flammes et des fumées dans le conduit.
- D'un déclencheur électromagnétique ou électrique : Pour les clapets connectés à un système de sécurité incendie plus complexe, comme une Centrale de Mise en Sécurité Incendie (CMSI) ou une Gestion Technique Centralisée (GTC), un déclencheur électrique prend le relais. Sur réception d'un signal de fermeture envoyé par la CMSI (déclenché par un détecteur de fumée, une alarme incendie, etc.), un électroaimant libère le mécanisme de fermeture du clapet. Ces modèles sont souvent qualifiés d'auto-commandés ou télécommandés.
Le Rôle en Situation Normale et en Cas d'Incendie
En temps normal, lorsque la température est stable et qu'aucun signal d'alarme n'est présent, le clapet coupe-feu reste en position ouverte. Sa lame est rétractée, permettant ainsi la libre circulation de l'air dans le système de ventilation ou de désenfumage. C'est un élément passif qui n'interfère pas avec le fonctionnement quotidien de la ventilation.
Dès qu'un incendie se déclare et que les conditions de déclenchement sont réunies (température excédant le seuil du fusible thermique, ou signal de la CMSI), le clapet se ferme. Cette fermeture rapide et hermétique est cruciale car elle vise à :
- Stopper la propagation du feu : En bloquant le passage des flammes à travers le conduit, le clapet limite l'extension de l'incendie d'un compartiment à un autre.
- Empêcher la propagation de la fumée : Les fumées toxiques sont l'une des principales causes de mortalité lors des incendies. Le clapet coupe-feu contribue à confiner ces fumées, protégeant ainsi les occupants et facilitant l'évacuation et l'intervention des secours.
- Maintenir l'intégrité du compartimentage : Les bâtiments sont souvent divisés en zones coupe-feu par des parois résistantes au feu. Les conduits de ventilation qui traversent ces parois doivent être équipés de clapets coupe-feu pour préserver cette séparation et garantir l'efficacité du compartimentage.
Les Différents Types de Clapets Coupe-Feu

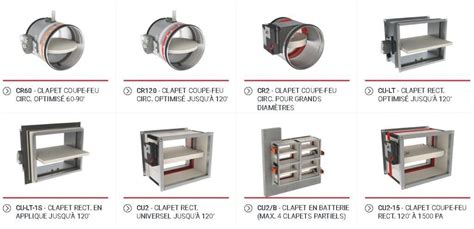

La gamme de clapets coupe-feu s'est considérablement élargie pour répondre aux diverses contraintes d'installation et aux exigences spécifiques des bâtiments. Rf-Technologies, par exemple, propose des modèles de très petites dimensions (diamètre 100 mm en circulaire, hauteur 100 mm pour les rectangulaires), ainsi que des clapets de grandes dimensions (jusqu'à 1,5 m de large par 1 m de haut pour les CU2, validés en dalle, mur et cloison légère). Des modèles d'applique comme les CR60-1S et CR120-1S sont également conçus pour les situations où le chevêtre autour du clapet a été oublié, ayant réussi des essais sur cloison légère sans nécessiter de cadre de montage spécifique.
Les clapets se distinguent également par leur mode de commande et de réarmement :
- Clapets auto-commandés : Ils intègrent un fusible thermique et se ferment automatiquement. Leur réarmement est souvent manuel.
- Clapets télécommandés : Ils sont connectés à une CMSI et reçoivent un ordre électrique pour se fermer. Ils sont obligatoirement équipés de contacts de position pour signaler leur état à la centrale. Le réarmement peut être manuel ou motorisé.
Dans les pays du nord de la France, les clapets télécommandés sont majoritairement motorisés. Cette motorisation facilite le réarmement, qui peut être effectué à distance, évitant ainsi les interventions manuelles parfois complexes et coûteuses (démontage de faux plafond, utilisation d'escabeaux, etc.) lors des essais périodiques de bon fonctionnement. L'investissement dans un moteur de réarmement électrique est souvent rapidement rentabilisé par les économies de main-d'œuvre et la simplification des opérations de maintenance.
L'Importance Cruciale de l'Installation Conforme
L'efficacité d'un clapet coupe-feu dépend intrinsèquement de la qualité de son installation. Une installation non conforme, même avec un matériel de haute performance, peut compromettre sa fonction protectrice.
Les Exigences Réglementaires et Normatives
La pose des clapets coupe-feu est encadrée par des normes strictes visant à garantir leur performance en cas d'incendie. Les principales normes à respecter sont :
- Norme NF S 61-937 : Cette norme française définit les exigences de performance et d'essais pour les clapets coupe-feu en France, notamment pour les établissements recevant du public (ERP).
- Norme EN 15650 : Norme européenne spécifiant les exigences de conception, de performance, de marquage et d'essais des clapets coupe-feu pour les systèmes de ventilation. Depuis le 1er septembre 2012, tous les clapets coupe-feu commercialisés en France doivent être certifiés CE et conformes à cette norme.
- Norme NFPA 80 : Norme américaine de la National Fire Protection Association, parfois référencée dans des projets internationaux.
Ces normes dictent notamment les distances à respecter entre le clapet et les éléments de construction environnants, ainsi que la manière de réaliser le "rebouchage périphérique".
Les Points Clés d'une Installation Réussie
Plusieurs points sont primordiaux pour assurer une installation correcte et conforme :

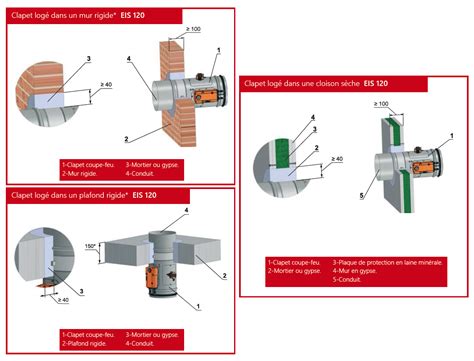

- Le Rebouchage Périphérique : C'est un aspect absolument essentiel, souvent négligé. Le rebouchage consiste à remplir l'espace entre le corps du clapet et l'ouverture dans laquelle il est inséré (mur, dalle, cloison). Ce remplissage doit être réalisé avec des matériaux coupe-feu adaptés et selon les spécifications du fabricant pour garantir l'étanchéité au feu. Un rebouchage insuffisant ou incorrect peut permettre au feu de contourner le clapet, rendant sa présence inutile.
- Les Distances Réglementaires : La réduction de l'espace disponible dans les faux plafonds et l'augmentation des systèmes de ventilation double flux rendent parfois difficile le respect des distances réglementaires. La norme européenne exige généralement une distance minimale de 75 mm entre le clapet et une paroi adjacente, et de 200 mm entre deux clapets. Ces distances sont nécessaires pour permettre la libre action du mécanisme de fermeture et pour assurer une isolation thermique suffisante.
- Le Type de Support : La performance d'un clapet coupe-feu peut varier en fonction du matériau de la cloison dans laquelle il est intégré. Par exemple, un clapet CR120 monté dans une cloison en plaques de plâtre type A doit respecter des conditions spécifiques de montage. La résistance au feu de la cloison elle-même doit être compatible avec celle du clapet. Il est erroné de penser qu'un clapet coupe-feu 2 heures garantit la sécurité si la cloison qui l'entoure n'offre qu'une résistance au feu d'une heure.
- L'Accessibilité pour la Maintenance : Un clapet coupe-feu, comme tout dispositif de sécurité, nécessite une maintenance régulière. Il doit être installé de manière à permettre un accès aisé pour les inspections, les tests de déclenchement et le nettoyage. L'oubli d'un chevêtre ou d'un accès peut rendre ces opérations impossibles, compromettant ainsi la fiabilité du système à long terme.
- Le Choix du Bon Modèle : Il est impératif de choisir un clapet adapté à son environnement d'installation. Par exemple, dans les réseaux de VMC ou de ventilation double flux, les pressions dynamiques d'air peuvent être importantes. Un clapet certifié uniquement "à froid" pourrait se déformer ou être arraché de son cadre sous l'effet de ces pressions en cas d'incendie. Il est recommandé de privilégier des clapets testés à des pressions dynamiques élevées (par exemple, 300 Pa minimum), avec un cadre renforcé et des ressorts de fermeture puissants. Seul un spécialiste pourra guider vers le modèle adéquat pour éviter les "faux sécuritaires".
Les Risques d'une Mauvaise Installation
Les conséquences d'une installation incorrecte peuvent être dramatiques :
- Refus du contrôleur technique ou du bureau d'études : Une installation non conforme entraînera inévitablement des non-conformités lors des inspections réglementaires.
- Propagation de l'incendie : Le clapet, censé stopper le feu, peut devenir un point faible, permettant sa progression à travers le bâtiment.
- Dégâts matériels et pertes humaines accrues : Une défaillance du système de sécurité incendie peut avoir des conséquences irréversibles.
Clapets Coupe-Feu et Systèmes de Ventilation Connexes
Le clapet coupe-feu s'intègre dans un écosystème plus large de ventilation et de sécurité. Il est important de distinguer et de comprendre le rôle des autres types de clapets rencontrés dans ces systèmes.
Le Clapet Anti-Retour
Souvent intégré dans les systèmes de Ventilation Mécanique Contrôlée (VMC), le clapet anti-retour a pour fonction d'empêcher le retour d'air vicié, d'odeurs, ou même d'air extérieur non désiré dans le logement. Contrairement au clapet coupe-feu, son rôle n'est pas lié à la sécurité incendie, mais à la qualité de l'air et à l'efficacité de la ventilation.
Il existe plusieurs types de clapets anti-retour :
- À battant : Un volet qui s'ouvre sous la pression de l'air sortant et se ferme par gravité ou ressort lorsque le flux s'arrête.
- À ressort : Un ressort maintient le clapet fermé jusqu'à ce que la pression de l'air le force à s'ouvrir.
- À gravité : La fermeture est assurée par le poids du volet et la gravité.
- Motorisé : Commandé électriquement pour une ouverture et une fermeture précises.
Le clapet anti-retour est essentiel pour garantir que l'air circule dans la direction souhaitée et pour éviter les désagréments comme les remontées d'odeurs de la cuisine vers le salon, ou les odeurs provenant des conduits communs dans les immeubles anciens.
Le Clapet Aérateur (ou Clapet Anti-Vide)
Dans les installations de plomberie, notamment dans les immeubles anciens ou lors de rénovations complexes, la ventilation primaire des chutes d'eaux usées est cruciale pour éviter le siphonnage des appareils sanitaires (WC, lavabos, douches). Lorsque la sortie en toiture pour la ventilation primaire n'est pas possible ou pratique, on utilise des clapets aérateurs, également appelés clapets anti-vide ou clapets Durgo.
Ces dispositifs s'installent en point haut de la chute, au-dessus des raccords des appareils. Ils s'ouvrent à l'introduction d'air lors d'une forte descente d'eau, permettant à l'air de pénétrer dans la colonne et de compenser la dépression, évitant ainsi le siphonnage. Lorsqu'il n'y a plus de flux d'eau, le clapet se referme pour empêcher les mauvaises odeurs de remonter.
Il est important de noter que l'utilisation de ces clapets ne remplace pas une ventilation primaire par sortie de toiture lorsque celle-ci est requise par la réglementation, notamment dans les installations collectives.
L'Entretien : Une Nécessité pour la Fiabilité
L'entretien régulier des clapets coupe-feu est une obligation réglementaire et une condition sine qua non de leur bon fonctionnement.
Fréquence et Nature des Interventions
La réglementation impose généralement une inspection et un nettoyage des clapets coupe-feu au minimum tous les six mois, notamment dans les Établissements Recevant du Public (ERP) et les Immeubles de Grande Hauteur (IGH). Ces interventions visent à :
- Vérifier l'absence d'obstruction : La poussière, les débris ou les dépôts de graisse peuvent gêner la fermeture du clapet.
- Tester le déclenchement : S'assurer que le fusible thermique ou le mécanisme électrique fonctionne correctement.
- Contrôler la position de repos et de sécurité : Vérifier que le clapet est bien ouvert en temps normal et qu'il se ferme complètement en cas d'alerte.
- Inspecter l'état général : Rechercher tout signe de corrosion, de déformation ou de dommage.
La Maintenance des Clapets Télécommandés
Pour les clapets connectés à une CMSI, des tests fonctionnels réguliers sont essentiels. Ces tests permettent de vérifier la bonne transmission des informations entre le clapet et la centrale, ainsi que la réactivité du système de fermeture. Certains clapets modernes intègrent des fonctions de test manuel ou de retour d'état automatique qui facilitent grandement ces opérations de maintenance.
Conclusion : Un Dispositif Essentiel Exigeant une Expertise
Le clapet coupe-feu est un composant de sécurité incendie fondamental, dont l'efficacité repose sur une conception rigoureuse, une sélection appropriée et, surtout, une installation méticuleuse et conforme aux normes. Face à la complexité des réglementations et aux subtilités techniques, il est fortement recommandé de confier la pose et la maintenance de ces dispositifs à des professionnels qualifiés. Une installation réalisée dans les règles de l'art, associée à un entretien régulier, garantit que le clapet coupe-feu remplira son rôle de rempart protecteur en cas d'incendie, préservant ainsi des vies et limitant les dégâts matériels. L'investissement dans un tel système, bien que représentant un coût, est une assurance inestimable pour la sécurité de tout bâtiment.
