La tuyauterie industrielle, véritable colonne vertébrale de nombreuses activités, joue un rôle crucial dans des secteurs aussi variés que le pétrole, le gaz, la chimie, l'énergie et, de manière particulièrement critique, la pharmacie. Dans l'industrie pharmaceutique, où la pureté, la stérilité et la sécurité des produits sont d'une importance capitale, le respect des codes de construction et des normes de tuyauterie est non seulement une exigence réglementaire, mais une nécessité absolue pour garantir l'intégrité des processus de fabrication et la santé des patients. Ces normes, élaborées par des organismes reconnus internationalement et nationalement, fournissent un cadre rigoureux pour la conception, la fabrication, l'installation, l'inspection et la maintenance des systèmes de tuyauterie.
L'Importance Cruciale des Normes dans la Tuyauterie Industrielle Pharmaceutique
Les normes jouent un rôle clé pour garantir la sécurité, la fiabilité et l'efficacité des systèmes utilisés dans l'industrie pharmaceutique. La complexité croissante des installations et la nécessité de maintenir des environnements hautement contrôlés imposent une discipline rigoureuse dans la sélection et l'application des codes de construction. Historiquement, l'évolution des usines industrielles a vu une augmentation de leur taille, de leur complexité et de leur capacité, ce qui a entraîné une augmentation proportionnelle du risque de défaillance des installations et de ses répercussions. Par exemple, une raffinerie de pétrole au début des années 1900 pouvait produire 8 000 barils (1 270 m3) par jour. Une défaillance de tuyauterie pouvait entraîner un déversement, mais pas de très grande ampleur. L'avènement de l'industrie pharmaceutique moderne, avec ses exigences de production à grande échelle et sa sensibilité aux contaminations, a rendu la normalisation du processus de conception, fabrication, assemblage et test d'une usine industrielle et de toutes ses tuyauteries et composants de tuyauterie (brides, vannes, etc.) absolument essentielle.
L'assurance joue un rôle déterminant dans la manière dont une usine industrielle est conçue, construite et exploitée. Les compagnies d'assurance, ainsi que les multinationales, les gouvernements, les entreprises de construction et les fabricants, achètent des codes, normes et/ou spécifications pour plusieurs raisons, principalement parce qu'ils sont de la plus haute qualité, produits par des experts en activité, et leur exactitude a été vérifiée, puis vérifiée à nouveau. La conformité aux codes et normes reconnus par les compagnies d'assurance est le moyen le plus accepté de réduire le prix de l'assurance.
Le remplacement des tuyaux, raccords ou composants de tuyauterie est un autre avantage, car toutes les parties du système de tuyauterie sont normalisées. Par exemple, connaître les normes et spécifications selon lesquelles une bride est construite facilite relativement la recherche d'un remplacement approprié. Bien qu'une usine industrielle se conforme à des normes et codes donnés, des normes internes supplémentaires seront généralement créées à mesure que l'usine mûrit et que les caractéristiques de fonctionnement de l'usine deviennent connues.
Définition et Rôle des Normes de Tuyauterie
Dans l'industrie, une norme est un document technique de référence élaboré par des experts et validé par des organismes officiels sectoriels, nationaux ou internationaux comme l'AFNOR, le CEN, ou l'ISO. Ces référentiels définissent les critères de qualité, de sécurité et de performance des installations d'un site industriel. Les normes de tuyauterie industrielle encadrent l'ensemble du cycle de vie des équipements :
- Conception : Elles imposent des méthodologies de calcul pour dimensionner correctement les tuyauteries selon les contraintes de pression et température.
- Fabrication : Elles spécifient les caractéristiques des matériaux admissibles et leurs traitements.
- Assemblages : Les soudures font l'objet d'exigences strictes concernant les procédés et les qualifications des opérateurs.
- Inspection : Les méthodes d'inspection sont également codifiées, qu'il s'agisse de tests hydrostatiques ou de contrôles non destructifs.
Ces référentiels constituent un langage technique commun pour tous les acteurs de la filière, des bureaux d'études aux exploitants. L'application de ces normes contribue significativement à la gestion des risques techniques, en diminuant considérablement les risques de ruptures, de fuites ou de défaillances prématurées, ce qui est d'une importance capitale lorsque l'on transporte des fluides potentiellement dangereux ou sensibles.
De plus, l'adhésion aux normes assure la conformité réglementaire des installations vis-à-vis des réglementations relatives aux Installations Classées pour la Protection de l'Environnement (ICPE), à la Directive Équipements Sous Pression (DESP) ou aux sites Seveso. Leur application constitue un préalable à l'obtention des certifications de sécurité industrielle, elles-mêmes nécessaires à l'obtention des autorisations d'exploitation. Cette conformité apporte également une sécurité juridique en cas d'incident, car elle prouve que l'entreprise a agi avec diligence.
La maîtrise des normes confère à une entreprise une crédibilité technique et facilite son accès aux appels d'offres dans les secteurs réglementés. Les donneurs d'ordres, particulièrement dans l'énergie ou la défense, exigent systématiquement des garanties quant au respect des standards internationaux.

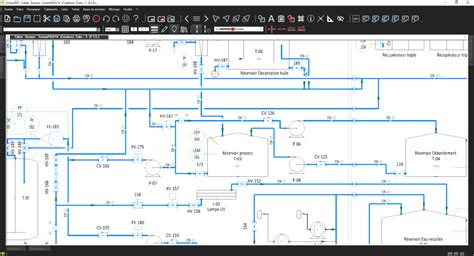

Principales Normes et Codes de Construction pour la Tuyauterie Pharmaceutique
Le domaine de la tuyauterie industrielle, et plus particulièrement pharmaceutique, s'appuie sur un ensemble de normes et de codes internationaux et européens qui régissent la conception, la fabrication et l'installation des systèmes. Parmi les plus largement adoptées, on retrouve celles de l'ASME, de l'ANSI, de l'API, de l'ISO et des normes européennes (EN).
Les Normes Américaines (ASME, ANSI, API)
L'ASME (American Society of Mechanical Engineers) est une organisation américaine qui élabore des normes pour la conception et la construction des équipements sous pression et des systèmes de tuyauterie. Ses codes sont parmi les plus influents au niveau mondial.
- ASME B31.3 - Process Piping : C'est le code de référence pour la tuyauterie de procédé, y compris dans les industries chimique, pétrochimique et pharmaceutique. Il régit les systèmes transportant des produits chimiques, des gaz ou des liquides sous différentes conditions de pression et de température, contenant souvent des matières dangereuses. La norme ASME B31.3 ne limite pas spécifiquement l'affaissement admissible ; un affaissement maximal de 15 mm est généralement acceptable.
- ASME BPE (Bioprocessing Equipment) : Cette norme est spécifiquement conçue pour les équipements utilisés dans les procédés biologiques et pharmaceutiques. Elle établit des exigences détaillées pour la conception, la fabrication, l'installation et l'inspection des systèmes de tuyauterie, en mettant l'accent sur la propreté, la stérilité et la minimisation des zones de rétention.
- ASME BPV Code (Boiler and Pressure Vessel Code), Section VIII : Bien que principalement axé sur les appareils à pression, ce code établit des règles de construction qui peuvent s'appliquer à certains composants de tuyauterie sous pression.
- ASME B16 Series : Cette série de normes couvre une large gamme de composants de tuyauterie, tels que les brides (ASME B16.5), les raccords forgés (ASME B16.11), les vannes (ASME B16.34), les joints (ASME B16.21) et les accessoires de tuyauterie à souder (ASME B16.9).
- ASTM (American Society for Testing and Materials) : Les normes ASTM définissent les spécifications pour les matériaux utilisés dans la construction de tuyauteries, notamment les aciers inoxydables (ASTM A240, A270, A312, A351, A358, A403), les alliages (ASTM A182) et les tubes (ASTM A213, A249, A269, A450, A999).
L'ANSI (American National Standards Institute) publie des normes relatives à divers composants de la tuyauterie, comme les vannes, les brides et les raccords, souvent en harmonisation avec les normes ASME.
L'API (American Petroleum Institute) développe des normes spécifiques à l'industrie pétrolière et gazière (API 607 pour les essais au feu des vannes, par exemple), mais certaines de ses recommandations peuvent être pertinentes dans des contextes industriels connexes.
Les Normes Internationales (ISO)
Les normes ISO (Organisation Internationale de Normalisation) sont reconnues internationalement et largement adoptées pour les systèmes de tuyauterie en dehors des États-Unis. Elles visent à harmoniser les standards à l'échelle mondiale.
- ISO 13485 : Bien que cette norme concerne spécifiquement les systèmes de management de la qualité pour les dispositifs médicaux, elle a un impact indirect sur la tuyauterie pharmaceutique en imposant des exigences strictes en matière de conception, de fabrication et de contrôle pour garantir la sécurité et la performance des produits.
- ISO 14726 : Cette norme définit le codage couleur pour l'identification des fluides dans les tuyauteries industrielles, offrant un repérage visuel essentiel pour la sécurité des opérations.
Les Normes Européennes (EN)
Les normes européennes sont adoptées dans l'Union européenne et dans d'autres régions. Elles sont souvent harmonisées avec les normes ISO et jouent un rôle central dans la réglementation des équipements sous pression.
- Directive Européenne n°2014/68/UE (PED - Pressure Equipment Directive) : Cette directive, refonte de la directive 97/23/CE, pose le cadre réglementaire de la mise à disposition sur le marché des équipements sous pression, y compris les systèmes de tuyauterie. Elle fixe les paramètres de classification des fluides en 4 catégories et le cadre de sécurité pour chacun.
- EN 13480 - Tuyauteries métalliques industrielles : C'est le référentiel fondamental pour la tuyauterie industrielle en Europe. Divisée en plusieurs parties, elle couvre l'ensemble des aspects techniques, de la conception (partie 3) aux matériaux et aux inspections. Sa conformité est obligatoire pour tous les équipements relevant de la DESP. L'EN 13480 intègre une démarche d'analyse de risques et de catégorisation des tuyauteries selon leur criticité.
- Normes NF EN 1500-1 et NF EN 1500-2 : Ces normes décrivent les exigences fonctionnelles et de mise en service/exploitation pour les installations de gaz avec une pression de service supérieure à 0,5 bar et pour les installations industrielles supérieures à 5 bar.
- Norme NF EN 1594 : Elle décrit les prescriptions générales pour les canalisations des systèmes d'alimentation en gaz avec une pression maximale de service supérieure à 16 bar.
- Norme NF EN 14161 : Nommée « Industries du pétrole et du gaz naturel, systèmes de transport par conduites », elle décrit le cadre normatif pour la conception, la construction, l'exploitation et la maintenance de tous les systèmes de conduites transportant du pétrole et du gaz naturel.
- Norme M 58-003 : Réglemente les équipements de distribution d'hydrogène gazeux, y compris la conception des récipients de stockage, la tuyauterie et les accessoires.
- Arrêté du 8 août 13480-1 : Texte de référence pour la sécurité des canalisations de transport de vapeur d'eau ou d'eau surchauffée, couvrant la conception, la construction, la mise en service et l'exploitation des réseaux de conduite de chaleur.
- NF X 08-100 : Norma française qui établit un codage couleur pour repérer les fluides dans les tuyauteries industrielles, essentiel pour la maintenance et la sécurité.
- NF EN ISO 12849-1 : Décrit les principes généraux de conception des systèmes de commandes relatives à la sécurité (SRP/CS).
- NF E29-260 : Spécifie les prescriptions pour les composants de tuyauterie métalliques revêtus de PTFE, FEP, PFA.
- Normes QMOS (Qualification de Mode Opératoire de Soudage) : Comme EN ISO 15614-1, EN ISO 15613, EN ISO 15612, elles établissent la qualité d'une soudure et sont essentielles pour garantir l'intégrité des assemblages.
ASME B31.3 ASME B31.1
Le Code CODETI : Une Référence Française Complémentaire
Le Code de Construction des Tuyauteries Industrielles (CODETI), élaboré par le Syndicat National de la Chaudronnerie et de la Tuyauterie (SNCT), occupe une place particulière dans le paysage normatif français. Bien qu'il n'ait pas le statut juridique d'une norme officielle, ce recueil de recommandations professionnelles est une référence incontournable dans l'industrie française.
Le CODETI ne remplace pas les normes internationales comme l'EN 13480 ni la directive DESP, mais il les complète en apportant des solutions adaptées aux exigences et aux pratiques en vigueur en France. Sa valeur ajoutée réside dans son caractère pratique et son ancrage dans l'expérience terrain, proposant des méthodologies d'application concrètes, des solutions techniques éprouvées et des précisions sur les assemblages complexes, les configurations de soudures spécifiques ou les méthodes de contrôle.
Pourquoi le CODETI est-il Essentiel ?
- Conformité Technique et Sécurité : Le CODETI propose des règles de conception précises et adaptées aux contraintes des tuyauteries industrielles, aidant à prévenir les erreurs de conception, à indiquer les matériaux de fabrication les plus appropriés et à garantir la durabilité et la fiabilité des équipements. Il permet de réduire les risques de non-conformité lors des inspections et contrôles réglementaires.
- Renforcement de la Sécurité des Installations : En limitant les risques de rupture ou de fuite grâce à des règles précises pour le choix des matériaux et des assemblages, et en recommandant comment assurer la robustesse des systèmes face aux contraintes mécaniques, thermiques et chimiques, le CODETI contribue à renforcer la sécurité des collaborateurs, de l'environnement et des équipements.
- Réduction des Coûts à Long Terme : En aidant à éviter les erreurs de conception ou de fabrication coûteuses, en permettant
