Le coefficient de dilatation thermique (CTE) est une propriété fondamentale des matériaux qui décrit leur tendance à changer de volume en réponse aux variations de température. Pour les polymères comme le polystyrène, cette propriété revêt une importance particulière, influençant la conception, la fabrication et l'application des produits finis. Comprendre le CTE du polystyrène permet d'anticiper et de gérer les expansions et contractions, garantissant ainsi la performance et la durabilité des objets qui en sont constitués.
Qu'est-ce que la Dilatation Thermique ?

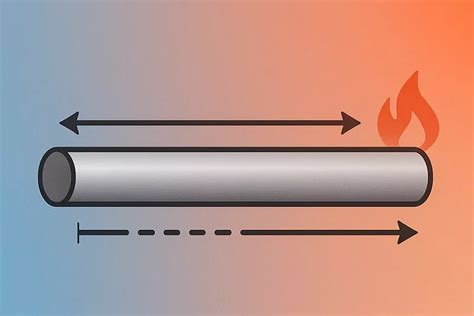

La dilatation thermique est l'augmentation de volume d'un corps lors de l'élévation de sa température, à pression constante. Ce phénomène trouve son origine dans l'accroissement de l'agitation thermique des particules constituant le matériau. Si le corps est de forme allongée, cette dilatation sera principalement perceptible dans le sens de la longueur, et l'on parlera alors de dilatation linéaire.
Bien que souvent de faible amplitude, la dilatation thermique peut générer des forces considérables. C'est pourquoi il est crucial de prendre en compte cette force dans les constructions. Par exemple, les rails de chemin de fer ne sont pas soudés les uns aux autres sans précaution ; ils sont soit laissés avec un espace, soit leurs extrémités sont taillées en biais. De même, les deux extrémités d'un pont ne sont pas scellées dans la maçonnerie mais reposent sur des galets de roulement pour permettre leur mouvement. L'existence de joints de dilatation entre les bâtiments est également une conséquence directe de ce phénomène.
Le Coefficient de Dilatation Thermique Linéaire (CLTE) du Polystyrène
Le polystyrène (PS) est un thermoplastique amorphe ou semi-cristallin. Dans sa forme amorphe, il est largement utilisé dans de nombreux domaines de la vie quotidienne. Sous sa forme expansée (polystyrène expansé - EPS ou PS-E), il sert de matériau isolant. Il existe des polystyrènes atactiques, syndiotactiques et isotactiques. Le PS amorphe commercial est atactique. Les types isotactique et syndiotactique sont semi-cristallins et fondent respectivement à 240°C et 270°C. Le polystyrène isotactique cristallise toutefois très lentement et ne joue donc aucun rôle dans la transformation industrielle. Le PS syndiotactique cristallise assez rapidement et peut être transformé par moulage par injection.
Le coefficient de dilatation thermique linéaire (CLTE), ou CTE, est la mesure de la variation de longueur d'un matériau par unité de longueur et par degré Celsius (ou Kelvin) d'augmentation de température. Pour le polystyrène, ce coefficient se situe généralement entre 50 et 70 x 10⁻⁶ /K.
Il est important de noter que le polystyrène, bien que présentant un CTE distinct, est souvent utilisé dans des applications où il est en contact avec d'autres matériaux. L'interaction entre ces matériaux aux CTE différents peut entraîner des contraintes mécaniques significatives.
Comparaison des Coefficients de Dilatation Thermique
Pour mieux appréhender l'impact du CTE du polystyrène, il est utile de le comparer à celui d'autres matériaux couramment utilisés :
- Béton : 10 x 10⁻⁶ °C⁻¹
- Acier : 12 x 10⁻⁶ °C⁻¹
- Aluminium : 23 x 10⁻⁶ °C⁻¹
- Bois : 35 à 55 x 10⁻⁶ °C⁻¹
- PVC : 80 x 10⁻⁶ °C⁻¹
- PMMA : 80 x 10⁻⁶ °C⁻¹
- Polystyrène (PS) : 50 à 70 x 10⁻⁶ /K
Ces chiffres révèlent que le polystyrène se dilate plus que le béton, l'acier ou l'aluminium, mais moins que le PVC ou le PMMA. Par exemple, pour la menuiserie, le PVC ou le PMMA se dilatent 3,5 fois plus que l'aluminium et 6 à 7 fois plus que l'acier. Le béton armé, l'acier et le béton ont une dilatation assez proche.
Implications Pratiques du CTE du Polystyrène
La compréhension du CTE du polystyrène est essentielle dans divers domaines :
Conception et Fabrication

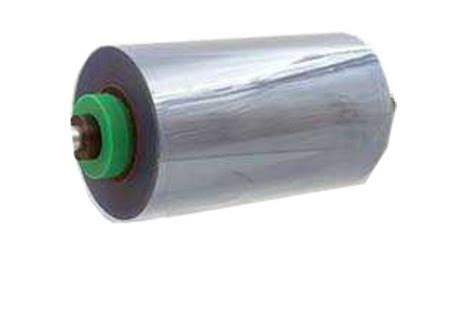

Lorsque des pièces en polystyrène sont conçues, il est impératif de tenir compte de leur comportement thermique. Par exemple, dans le cas de bobines en plastique ABS (un copolymère de l'acrylonitrile, du butadiène et du styrène), dont le CTE typique varie d'environ 70 à 110 x 10⁻⁶ /°C, une conception qui permet une certaine flexibilité peut aider à absorber les variations dimensionnelles dues aux changements de température. L'ABS est un polymère thermoplastique connu pour sa ténacité, sa rigidité et sa bonne résistance aux chocs, mais comme tous les plastiques, il est sensible aux changements de température. Si ces bobines sont utilisées dans un environnement où la température fluctue considérablement, l'expansion et la contraction peuvent, avec le temps, provoquer une déformation ou une fissure de la bobine.
Joints de Dilatation et Étanchéité
La liaison de deux matériaux présentant des coefficients de dilatation différents peut générer des contraintes mécaniques élevées, nécessitant un compromis entre performance et souplesse. C'est pourquoi des joints de dilatation sont présents tous les 25 mètres dans les constructions de grande taille. Les produits de calfeutrement, tels que les mastics ou les mousses imprégnées, doivent rester étanches malgré ces dilatations différentielles des supports.
La dimension des joints de calfeutrement dépend donc en partie de la dilatation du matériau utilisé et de la taille des éléments à joindre. Les spécifications typiques pour les joints sont :
- Menuiserie : de 5 à 20 mm maxi. Un joint au-delà de 20 mm est généralement inutile pour reprendre la dilatation d'une menuiserie.
- Façade légère : de 5 à 30 mm maxi, car les éléments sont de taille plus importante qu'en menuiserie.
- Façade béton : de 8 mm à 40 mm, avec un joint de dilatation nécessaire tous les 25 ml.
Calcul de l'Amplitude de Mouvement
L'amplitude de mouvement d'un joint peut être calculée à l'aide de la formule suivante :
ΔL = α . L₀ . ΔT
Où :
- ΔL est l'amplitude de mouvement du joint (en m).
- α est le coefficient de dilatation du matériau (°C⁻¹).
- L₀ est la dimension initiale du joint (en m).
- ΔT est l'écart entre les températures maximales et minimales (°C).
La capacité de mouvement totale du joint est ensuite calculée en divisant l'amplitude de mouvement du joint par sa largeur. Le produit de calfeutrement utilisé doit être capable de supporter ce pourcentage de mouvement pour garantir l'étanchéité.
Physique - Dilatation thermique
Applications Spécifiques du Polystyrène
Le polystyrène, sous ses diverses formes, trouve de nombreuses applications :
- Électrotechnique : boîtiers, isolants.
- Industrie du bâtiment : polystyrène expansé (EPS) utilisé comme isolant thermique et acoustique, dans les dalles, les murs et les toitures. Son excellente capacité d'isolation contribue à l'efficacité énergétique des bâtiments. La structure cellulaire du polystyrène expansé emprisonne l'air, ce qui en fait un excellent isolant thermique. Sa légèreté facilite sa manipulation et sa mise en œuvre sur les chantiers.
- Industrie alimentaire : emballages, barquettes, pots de yaourt. Sa résistance aux graisses et son inertie chimique en font un matériau de choix pour le contact alimentaire.
- Produits de consommation courante : pochettes de CD, cintres, jouets, mobilier de jardin. Sa facilité de mise en œuvre et son faible coût le rendent attractif pour ces applications.
Les modifications du polystyrène, telles que les co-polymères avec le polyéthylène (PE) ou la création de polymères expansés (Polymerfoam - EPS), élargissent encore son champ d'application.
La Mesure du CTE du Polystyrène
Des techniques de mesure précises, comme celles utilisées par NETZSCH, permettent de déterminer le CTE des matériaux. Par exemple, une analyse par calorimétrie différentielle à balayage (DSC) sur un échantillon de PS amorphe a révélé des températures de transition vitreuse observées de 84°C (1er chauffage) et 88°C (2ème chauffage). Ces mesures, associées à l'analyse de la capacité thermique spécifique (cp), fournissent des données précieuses pour comprendre le comportement thermique du matériau. Le 1er chauffage a montré une autre petite vague après le pic de relaxation, indiquant l'élimination de contraintes supplémentaires. Les hauteurs de pas (Δcp) sont également analysées.
La capacité thermique spécifique, qui est la quantité de chaleur nécessaire pour élever la température d'une unité de masse du matériau d'un degré, est une autre propriété importante qui, combinée au CTE, aide à prédire la réponse d'un matériau aux variations de température. Pour le polystyrène, la capacité thermique spécifique est d'environ 1,3 J/(g*K).
Conclusion Préliminaire
Le coefficient de dilatation thermique est une propriété cruciale qui influence la performance et la durabilité des produits en polystyrène. Que ce soit pour la conception de composants industriels, la construction de structures ou la fabrication d'emballages, une compréhension approfondie de ce phénomène permet de prévenir les déformations, les fissures et les défaillances structurelles. Les fournisseurs de matériaux, comme ceux proposant des bobines en plastique ABS ou d'autres accessoires pour machines à tréfiler, s'engagent à fournir des informations détaillées sur les propriétés de leurs produits, y compris le CTE, afin d'aider leurs clients à faire les meilleurs choix pour leurs projets.
En tant que client recherchant des composants en polystyrène, il est judicieux de s'informer sur le CTE spécifique des matériaux proposés et sur la manière dont cela pourrait affecter votre application. Cette démarche proactive garantit non seulement la réussite de votre projet, mais aussi la pérennité et la fiabilité des solutions mises en œuvre. Les fabricants et fournisseurs jouent un rôle clé en fournissant des données techniques précises et en offrant des conseils avisés pour naviguer dans les complexités des propriétés des matériaux.
