La réalisation d'une ouverture dans un mur existant, que ce soit pour y installer une baie vitrée, une fenêtre ou une porte, est une étape cruciale qui demande une attention particulière à la structure porteuse. L'élément central qui assure la solidité et la pérennité de ces modifications est le linteau. Cet article se propose de détailler le processus de coffrage et de coulage d'un linteau en béton armé, une solution à la fois robuste, durable et polyvalente, en s'appuyant sur les principes fondamentaux de la construction et les réglementations en vigueur.
L'Importance Fondamentale du Linteau

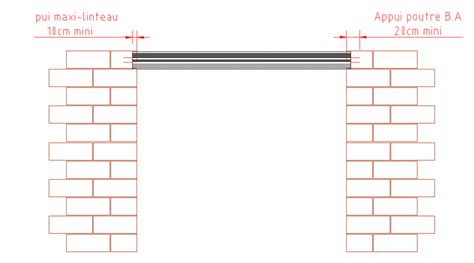

Le linteau est une poutre horizontale positionnée stratégiquement au-dessus d'une ouverture dans un mur. Son rôle est d'une importance capitale : il supporte le poids de la structure située au-dessus de cette ouverture - qu'il s'agisse d'un plancher, d'une toiture ou de la maçonnerie elle-même - et le redistribue vers les appuis latéraux. Sans linteau, le poids des éléments supérieurs entraînerait inévitablement un affaissement, compromettant gravement l'intégrité du bâtiment.
Dans le contexte de la création d'une ouverture dans un mur existant, le recours à un linteau béton armé est souvent le choix le plus sûr et le plus courant. Il offre une résistance exceptionnelle, une durabilité éprouvée et une grande flexibilité d'application.
Diagnostic Structurel et Prérequis : Ouvrir un Mur Porteur
Avant d'entreprendre toute modification sur un mur porteur, une étape de diagnostic structurel s'avère indispensable. Un mur porteur est un élément structurel essentiel qui soutient une partie significative de la bâtisse. Il est conçu pour reprendre d'importantes charges verticales et horizontales. Pour établir un diagnostic fiable, il est fortement recommandé de faire appel à un bureau d'études techniques (BET), un architecte ou un maçon expérimenté. Ces professionnels pourront évaluer la faisabilité du projet et déterminer les mesures de sécurité nécessaires.
Il est important de noter que l'ouverture d'un mur porteur est une opération sensible. Bien qu'aucune autorisation administrative ne soit généralement requise si les travaux ne modifient pas la façade ou la structure visible de l'extérieur, la complexité technique et les implications structurelles imposent une approche rigoureuse.
L'Étaiement : Une Étape Primordiale pour la Sécurité
L'une des premières étapes et l'une des plus critiques lors de l'ouverture d'un mur porteur est l'étayage solide du mur. Cette opération vise à soutenir temporairement la charge du mur pendant la réalisation de l'ouverture et la pose du linteau. L'étayage doit être conçu pour supporter l'intégralité des charges transférées, et sa mise en place doit être réalisée avec une grande précision.
Pour des ouvertures jusqu'à 1,70 m de vide, une seule file d'étais peut suffire. Cependant, la configuration exacte et le nombre d'étais nécessaires dépendent de la nature du mur, de sa hauteur et des charges qu'il supporte.
Le Coffrage du Linteau : La Base d'un Ouvrage Solide
Le coffrage est le moule qui donnera sa forme au linteau en béton. Il est généralement constitué de planches de bois, mais des solutions préfabriquées existent également. La conception et la réalisation du coffrage doivent être d'une grande précision pour garantir un bon enrobage des armatures par le béton et faciliter le démoulage.
Matériaux et Assemblage du Coffrage
Pour réaliser un coffrage de linteau, plusieurs éléments sont nécessaires :
- Planches de bois : Elles constituent les parois du coffrage. Des planches brutes de sciage, comme celles en sapin (par exemple, L 30 x 200 cm, épaisseur 27 mm), laisseront leur empreinte sur le béton. Pour une finition plus lisse, il est possible de raboter leurs faces intérieures.
- Tasseaux et chevrons : Ils servent à renforcer la structure du coffrage et à assurer sa stabilité face à la pression du béton frais. Des tasseaux plus petits peuvent être utilisés pour les renforts latéraux, tandis que des tasseaux plus longs ou des chevrons peuvent être employés pour les angles et les barres de soutien.
L'assemblage débute généralement par le fond du linteau. Des étais sont positionnés de chaque côté pour supporter ces planches et garantir leur niveau. Ensuite, les parois verticales sont fixées. Un tasseau est placé en bas de la paroi intérieure du coffrage. Après le décoffrage, ce tasseau laissera une feuillure (ou rainure) qui servira de calage pour le dormant supérieur de la porte ou de la fenêtre.
La seconde paroi extérieure est ensuite clouée, souvent à l'aide de tasseaux inclinés. Ces tasseaux inclinés, positionnés sur le côté du coffrage, sont cruciaux car ils permettent de trianguler l'ouvrage, de résister à la pression du béton et d'éviter toute déformation ou fuite du coffrage.
Les ouvertures laissées de chaque côté du coffrage sont essentielles pour permettre le passage du ferraillage qui ancrera solidement le linteau dans la maçonnerie existante.
Préparation Avant le Coulage
Avant de couler le béton, il est impératif de préparer le coffrage :
- Huiler le bois : Cette opération, réalisée avec une huile spécifique, empêche le bois d'absorber l'humidité du béton. Elle facilite également grandement le démoulage ultérieur, évitant que le béton n'adhère trop fortement aux parois du coffrage.
- Vérifier l'aplomb et les niveaux : Il est crucial de s'assurer que le coffrage est parfaitement d'aplomb et que ses niveaux horizontaux et verticaux sont corrects. Toute erreur à ce stade se répercutera sur le linteau fini.
Le Ferraillage : L'Âme du Béton Armé
Le béton seul n'a qu'une résistance médiocre à la traction. C'est l'ajout d'armatures en acier (le ferraillage) qui confère au béton sa résistance structurelle, le transformant en béton armé.
Dimensionnement et Placement des Armatures
La détermination de la section du linteau et de son ferraillage doit impérativement être réalisée en suivant les règles de calcul des ouvrages en béton armé, notamment celles spécifiées dans l'Eurocode 2. Ce calcul prend en compte les charges à supporter, la portée du linteau et les propriétés des matériaux.

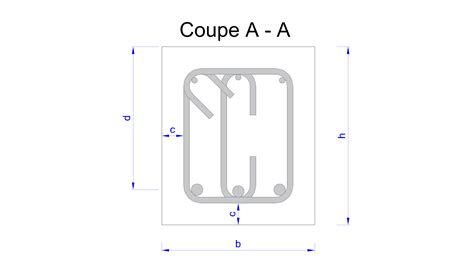

Le ferraillage typique pour un linteau comprend :
- Barres longitudinales : Ce sont les fers principaux qui courent sur toute la longueur du linteau. Leur diamètre dépend des calculs structurels.
- Cadres (ou étriers) : Ils sont disposés transversalement autour des barres longitudinales à intervalles réguliers. Ils servent à maintenir les barres longitudinales en place, à reprendre les efforts de cisaillement et à empêcher la fissuration du béton.
Pour un chaînage carré, par exemple, il peut être formé de quatre fers d'armature de 10 mm de diamètre, ceinturés de cadres ligaturés. L'enrobage des armatures par le béton doit être d'au minimum 2 cm en tout point. Cet enrobage est essentiel pour protéger l'acier de la corrosion et garantir la durabilité de l'ouvrage.
Intégration du Ferraillage dans le Coffrage
Les ouvertures latérales du coffrage permettent le passage des armatures. Il est également courant de poser le chaînage carré sur des cales (d'environ 2,5 à 3 cm d'épaisseur) avant de fermer le coffrage. Cela garantit le bon enrobage des armatures sur toute leur périphérie. Les armatures doivent être solidement ancrées dans la maçonnerie existante pour assurer une liaison efficace entre le linteau et le mur.
Le Coulage du Béton : Une Opération Délicate
Le coulage du béton est une étape clé qui demande rigueur et méthode.
Choix du Béton et Consistance
Il est recommandé d'utiliser un béton suffisamment fluide pour qu'il puisse remplir facilement le coffrage et enrober parfaitement les armatures. Une consistance de type S3 ou S4 est généralement préconisée. La formulation exacte du béton (dosage en ciment, granulats, eau) doit être adaptée aux exigences structurelles du linteau.
Techniques de Coulage et de Compactage
Le béton est versé dans le coffrage en veillant à ne pas déplacer le ferraillage. Une répartition homogène du béton autour des armatures est assurée à l'aide d'une truelle.
Pour éliminer les bulles d'air emprisonnées dans le béton, ce qui pourrait fragiliser l'ouvrage, il est nécessaire de compacter le béton. Une méthode efficace consiste à frapper les parois latérales du coffrage à la massette. Cette vibration permet aux bulles d'air de remonter à la surface. On peut également plonger la pointe de la truelle dans le coffrage pour aider à compacter le béton.
Enfin, la surface du béton est lissée au niveau des bords supérieurs du coffrage.
Le Séchage et le Décoffrage : Patience et Précision
Le temps de séchage du béton est une phase critique qui ne doit pas être écourtée.
Durée de Séchage et Conditions Environnementales
Selon l'épaisseur de l'ouvrage et les conditions météorologiques (température, humidité), il faut généralement attendre 5 à 10 jours avant de procéder au décoffrage. Un décoffrage trop rapide peut soumettre le linteau à des contraintes de flexion excessives avant qu'il n'ait atteint sa résistance finale, ce qui pourrait entraîner un étirement et une diminution de sa capacité portante.
Il est également important de laisser les étais en place pendant au moins 21 jours. Ces étais continuent de soutenir le linteau pendant sa phase de durcissement initial, permettant au béton de développer sa résistance mécanique.
Procédure de Décoffrage
Le décoffrage doit être réalisé avec soin pour éviter toute dégradation de l'ouvrage. L'utilisation d'un marteau de coffreur ou d'un pied de biche peut être nécessaire pour désolidariser les planches du béton. Il faut agir avec délicatesse pour ne pas endommager les arêtes du linteau.
Le Prélinteau : Une Alternative pour la Construction Neuve et la Rénovation
Pour les constructions neuves et certaines rénovations, l'utilisation de prélinteaux de coffrage peut constituer une solution intéressante. Le prélinteau est une semelle en béton préfabriquée, armée d'une échelle d'acier, dont la sous-face est prête à recevoir un enduit.
Son avantage réside dans la rapidité de pose et la sécurisation du chantier, grâce à sa grande résistance. Il permet de préparer le coffrage des linteaux à venir et est particulièrement adapté pour les ouvertures dans les bâtiments en construction.
Les Fenêtres : Une Ouverture sur le Monde et l'Histoire Architecturale
Bien que l'article se concentre sur le linteau, il est pertinent de rappeler le rôle de la fenêtre, pour laquelle le linteau est souvent indispensable. Une fenêtre est une ouverture dans un mur ou un pan incliné de toiture, permettant l'éclairage et, potentiellement, la circulation de l'air. Historiquement, la fenêtre a évolué de simples embrasures à des éléments architecturaux complexes, reflétant les avancées technologiques et les tendances esthétiques.
Les matériaux utilisés pour les fenêtres ont considérablement varié au fil du temps : bois, pierre, brique, béton, fer, aluminium et PVC. Chaque matériau apporte ses propres caractéristiques en termes de durabilité, d'isolation thermique et phonique, d'entretien et d'esthétique. Le choix du matériau influence également le type de pose et les systèmes de fermeture.
La fenêtre a joué un rôle dans l'évolution architecturale, permettant une plus grande luminosité et une connexion accrue entre l'intérieur et l'extérieur. L'art de la fenêtre, avec ses chambranles, ses vitrages et ses dispositifs de fermeture, a contribué à la richesse du patrimoine bâti.
COFFRAGE LINTEAU BETON 2M - TIMELAPSE
Conclusion : L'Importance d'une Mise en Œuvre Professionnelle
La réalisation d'un linteau en béton dans un mur existant est une opération technique qui exige rigueur, précision et une solide compréhension de la structure porteuse. Du diagnostic initial au dimensionnement, en passant par le coffrage, le ferraillage, le coulage et le décoffrage, chaque étape est cruciale pour garantir la sécurité et la durabilité de l'ouvrage.
Il est donc impératif de faire valider tout projet d'ouverture de mur porteur par un professionnel qualifié. L'erreur la plus fréquente, qui consiste à ouvrir totalement le mur avant que le linteau n'ait atteint sa résistance finale, peut avoir des conséquences graves. Une mise en œuvre dans les règles de l'art, respectant les normes de calcul et les bonnes pratiques de construction, est la garantie d'un ouvrage sûr et pérenne. La collaboration avec des professionnels assure non seulement la conformité technique, mais aussi la tranquillité d'esprit quant à la solidité de votre habitation.
