Le coffrage en aile de moulin est une technique de coffrage utilisée en construction pour réaliser des poteaux en béton armé. Son nom dérive de sa forme caractéristique, qui évoque les ailes d'un moulin à vent, permettant un assemblage rapide et efficace. Cette méthode de coffrage, bien que spécifique, offre de nombreux avantages en termes de rapidité, de coût et de qualité du résultat final, la rendant particulièrement attrayante pour certains types de projets de construction.
Principe et Conception du Coffrage en Aile de Moulin

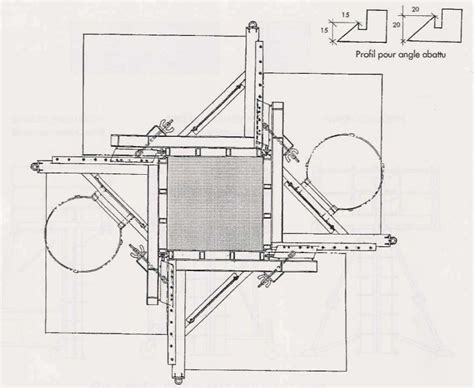

Le concept fondamental du coffrage en aile de moulin repose sur l'utilisation de panneaux modulaires qui s'assemblent en une configuration octogonale ou rectangulaire aux coins arrondis. Cette disposition permet de créer une structure de coffrage qui se monte et se démonte avec une grande facilité.
Les Composants Clés
Les systèmes de coffrage en aile de moulin, tels que le coffrage LOGO.3 de PASCHAL ou le coffrage CaroFalt de MEVA, partagent des caractéristiques communes :
- Panneaux modulaires : Généralement quatre panneaux identiques qui forment les "ailes". Ces panneaux sont conçus pour être robustes et réutilisables. Chez MEVA, par exemple, les quatre panneaux du coffrage CaroFalt sont identiques et assemblés en forme d’aile de moulin, ce qui permet une mise en œuvre expresse.
- Peau de coffrage : La surface en contact avec le béton est souvent constituée d'un matériau résistant et non absorbant, comme la peau en polypropylène alkus mentionnée pour le CaroFalt. Cette peau permet d'obtenir facilement des parements en béton de grande qualité. Elle est non absorbante, ne gondole pas et ne rétrécit pas, garantissant une surface lisse et uniforme.
- Systèmes de serrage : Des mécanismes de serrage rapides et fiables sont essentiels pour assembler les panneaux. La serrure de coffrage MEVA, par exemple, est conçue pour un assemblage rapide et fiable. Chez COSMOS, les boulons tête marteau Alu/Acier s'insèrent sans effort dans les orifices prévus, assurant un assemblage précis et robuste des panneaux de coffrage en ailes de moulin, tandis que les pinces à clavettes verticales facilitent un assemblage superposé rapide et efficace.
- Dispositifs d'ajustement : Pour s'adapter à différentes dimensions de poteaux, des rails perforés ou des systèmes de réglage permettent d'ajuster la section carrée ou rectangulaire du poteau par pas réguliers, comme c'est le cas avec le rail perforé du système MEVA, qui permet de régler facilement la section par pas de 5 cm.
L'avantage de la forme "Aile de Moulin"
La configuration en "aile de moulin" n'est pas qu'une simple ressemblance visuelle. Elle optimise la distribution des forces lors du coulage du béton et facilite le décoffrage. L'assemblage des panneaux en cette forme permet une mise en œuvre rapide, réduisant ainsi le temps passé sur le chantier pour le coffrage et l'étaiement.
Applications Pratiques et Avantages
Le coffrage en aile de moulin trouve son utilité dans diverses situations de construction, notamment pour la réalisation de poteaux aux dimensions spécifiques, qu'ils soient hauts, étroits, carrés ou rectangulaires.
Exemples Concrets d'Utilisation

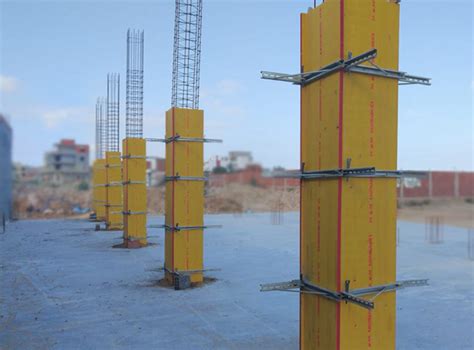

Le projet de construction de la société St. Hippolyt Mühle Ebert GmbH illustre parfaitement l'efficacité de ce système. Pour la construction de poteaux hauts et étroits en béton armé (environ 10 m de hauteur et une section transversale de 30 cm/60 cm), 4 éléments à usage multiple LOGO ont été disposés selon le principe des ailes de moulin à vent. Cela a permis de construire rapidement, de façon économique, sur mesure et avec la meilleure surface de béton les 21 poteaux nécessaires.
Le coffrage poteau universel de COFFRAGES COSMOS, doté de panneaux en aluminium léger et d'une conception en ailes de moulin, s'adapte à une large gamme de poteaux standards et permet de réaliser des constructions jusqu'à 9 mètres de hauteur, avec des dispositifs de sécurité avancés.
Avantages Multiples
Les bénéfices de l'utilisation de coffrages en aile de moulin sont nombreux :
- Rapidité de mise en œuvre : L'assemblage simple et rapide des panneaux réduit considérablement le temps de coffrage et de décoffrage.
- Économie : Moins de temps passé sur le chantier se traduit par des coûts de main-d'œuvre réduits. La réutilisabilité des panneaux contribue également à l'économie globale du projet.
- Qualité du béton : Les peaux de coffrage de haute qualité garantissent une finition lisse et uniforme du béton, limitant le besoin de travaux de finition supplémentaires. L'utilisation de profils chanfrein permet de supprimer les arêtes vives, améliorant l'esthétique et la sécurité.
- Flexibilité et modularité : Les systèmes sont souvent modulables et ajustables pour s'adapter à différentes dimensions de poteaux, répondant ainsi aux besoins spécifiques de chaque projet. Le coffrage Modul-Poteau de COSMOS, par exemple, offre une grande flexibilité grâce à ses modules tout métal facilement imbriquables.
- Solutions sur mesure : Au-delà des dimensions standard, des fabricants comme COSMOS proposent des solutions personnalisées pour des poteaux aux formes ou tailles spécifiques, y compris des formes carrées, rondes, oblongues, ovoïdes, obliques ou à facettes. Le Coffrage Poteau Spécial est conçu pour répondre à toutes ces exigences.
- Durabilité : Les matériaux utilisés, tels que l'aluminium léger ou le polypropylène alkus, confèrent une grande durabilité aux panneaux, assurant de nombreux cycles d'utilisation.
Innovations et Technologies Associées
L'évolution des techniques de coffrage s'accompagne d'innovations technologiques visant à améliorer encore l'efficacité et la sécurité sur les chantiers.
Planification et Conception Assistées par Logiciel
La planification des coffrages est aujourd'hui grandement facilitée par des logiciels spécialisés. Le logiciel PASCHAL-Plan light (PPL) 12.0, par exemple, permet de concevoir des solutions de coffrage sur mesure, intégrant la technologie BIM (Building Information Modeling) pour une planification plus précise et une meilleure coordination du projet.
Intégration de Systèmes Spécifiques
Certains systèmes de coffrage en aile de moulin peuvent être intégrés à d'autres solutions de construction. Le Coffrage Champi-Poteau COSMOS, par exemple, est intégrable au système autodalle, facilitant le coulage des poteaux et chapiteaux simultanément, tout en assurant une sécurité maximale grâce à sa structure métallique renforcée et ses vibreurs intégrés.
Mobilité et Transport
Les fabricants proposent des solutions pour faciliter le transport et la logistique du matériel sur les chantiers. Des "remises panier" ou "remises caisse" peuvent offrir des remises supplémentaires en fonction du montant total de la commande. De plus, des services d'expédition internationale sont disponibles, avec une gestion des relations avec les transitaires et une optimisation des frais de douane grâce à des statuts d'exportateur enregistré (REX).
tuto coffrage d'un poteau
Comparaison avec d'Autres Systèmes de Coffrage
Bien que le coffrage en aile de moulin offre des avantages distincts, il est utile de le comparer à d'autres méthodes de coffrage de poteaux pour mieux appréhender son positionnement.
Coffrages Traditionnels
Les coffrages traditionnels, souvent réalisés sur mesure avec du bois, peuvent être plus coûteux et plus longs à mettre en œuvre pour des poteaux de forme standard. Ils manquent de la modularité et de la rapidité d'assemblage des systèmes en aile de moulin.
Coffrages Métalliques Modulaires Standard
Il existe d'autres systèmes de coffrage métallique modulaire pour poteaux, souvent rectangulaires ou carrés avec des coins non arrondis. Ces systèmes peuvent être très efficaces, mais la forme "aile de moulin" apporte une certaine fluidité dans la conception et facilite le décoffrage dans certains cas, notamment grâce à l'absence d'arêtes vives prononcées. Le Coffrage Poteau Universel COSMOS, avec ses panneaux en aluminium léger et sa conception en ailes de moulin, se distingue par sa polyvalence.
Coffrages Circulaires
Pour les poteaux de forme circulaire, des systèmes de coffrage spécifiques existent, comme le Coffrage Circu-Poteau COSMOS, qui assure une finition esthétique remarquable grâce à sa structure métallique robuste. Le coffrage en aile de moulin n'est donc pas adapté à ces formes.
Considérations Historiques et Évolution
L'idée de formes optimisées pour la mécanique et la construction n'est pas nouvelle. L'histoire des moulins, avec leurs différentes configurations de roues (à aube, à volée, à pirouette), témoigne d'une recherche constante d'efficacité dans l'utilisation de l'eau comme source d'énergie. Bien que le lien soit indirect, la conception des ailes de moulin a toujours visé à capter au mieux les forces naturelles.
Les premières mentions de moulins avec différentes configurations de "tournants" remontent au moins à la fin du 18ème siècle. Les descriptions détaillées des mécanismes des moulins de Brezal, avec leurs roues de différentes tailles et types, illustrent l'évolution des technologies hydrauliques. Ces évolutions, bien que distinctes des techniques de coffrage modernes, partagent une philosophie commune : adapter la forme et la structure aux contraintes et aux objectifs pour optimiser la performance.
La conception des coffrages en aile de moulin s'inscrit dans cette lignée, en cherchant une géométrie qui maximise l'efficacité de la mise en œuvre et la qualité du produit fini, tout en simplifiant les opérations sur le chantier. L'accent mis sur la simplicité d'assemblage et d'ajustement, comme mentionné pour le coffrage COSMOS, reflète une préoccupation constante pour l'ergonomie et l'efficacité sur les chantiers de construction.
Le coffrage en aile de moulin représente une solution ingénieuse et éprouvée pour la réalisation de poteaux en béton armé. Sa conception spécifique, inspirée par la forme des ailes de moulin, offre une combinaison unique de rapidité, d'économie et de qualité, en faisant un choix pertinent pour de nombreux projets de construction modernes. Les avancées technologiques, notamment en matière de planification logicielle et de matériaux, continuent d'améliorer encore davantage les performances de ces systèmes.
