Le coffrage est une étape fondamentale dans toute construction en béton, dictant la forme, la résistance et l'esthétique finales des structures. La maîtrise de cette technique est primordiale pour garantir la sécurité sur les chantiers, la qualité intrinsèque de l'ouvrage et sa durabilité à long terme. Au cœur de cette discipline, le concept de "coffrage filière de compensation" émerge comme une solution clé pour relever les défis de précision et d'adaptabilité dans les projets de construction contemporains. Cette approche, illustrée par des systèmes innovants tels que Framax Xlife et Doka Top 50, permet d'optimiser les processus, de réduire les coûts et d'accroître l'efficacité sur site.
Comprendre le Coffrage Filière de Compensation

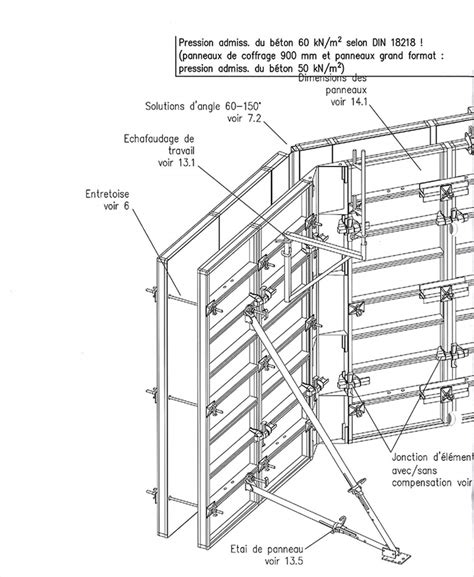

Le terme "filière de compensation" fait référence à un système de guidage et de support intégré dans les panneaux de coffrage, conçu pour permettre des ajustements précis et des adaptations de longueur ou de largeur. Ces filières, souvent constituées de rails ou de profils métalliques avec des perforations régulières, servent de points d'ancrage modulaires. Elles autorisent la fixation d'éléments de liaison, de tiges d'ancrage ou d'autres accessoires à des intervalles variables, offrant ainsi une grande flexibilité pour s'adapter aux dimensions spécifiques de l'ouvrage. L'objectif principal est de "compenser" les écarts dimensionnels inhérents à la construction, permettant de réaliser des voiles, des poteaux, des angles et des jonctions avec une grande exactitude, tout en assurant la stabilité et la sécurité du coffrage pendant le coulage du béton.
L'un des avantages majeurs de ces systèmes réside dans la réduction des besoins en main-d'œuvre et en temps. Par exemple, le système Framax Xlife se distingue par sa flexibilité grâce à un pas de 15 cm, nécessitant peu de panneaux, utilisables debout ou couchés. L'angle de décoffrage Framax, spécifiquement conçu pour les cages d'ascenseur, permet un coffrage et un décoffrage sécurisés, sans grue, grâce à un vérin actionné par une tige d'ancrage. La translation du coffrage en un seul bloc optimise le temps d'utilisation de la grue, une ressource coûteuse sur chantier. Le tendeur rapide universel Framax, avec sa capacité de serrage de 15 cm, s'adapte parfaitement à la modularité des panneaux. L'écartement des ancrages jusqu'à 1,35 m réduit considérablement les coûts, et les positions d'ancrage peuvent être réalisées rapidement et de manière fiable par une seule personne. L'écrou sert simultanément de connexion pour les panneaux et d'écrou prisonnier de serrage, reliant les panneaux sur la face montée en premier. Pour les grands panneaux, les écrous prisonniers de serrage se positionnent dans le profilé du cadre.
Les nouveaux panneaux Framax Xlife plus viennent enrichir la gamme Framax Xlife, déjà éprouvée. L'ancrage Framax Xlife plus permet de réduire les coûts de personnel, car son utilisation sur une seule face peut être effectuée par un seul opérateur. Il s'insère et se visse à travers les gaines d'ancrage de grande taille, à l'exception du coffrage de fermeture. Sa forme conique élimine le besoin de monter des tubes creux ou des cônes. L'épaisseur de voile ajustée est maintenue de manière fiable, même après le décoffrage. Le tendeur rapide universel permet d'assembler et d'aligner des panneaux jusqu'à 5,40 m de hauteur, grâce à sa large surface d'appui. Pour les rehausses de grande hauteur, l'utilisation de rails de blocage assure une rigidité supplémentaire à la banche. La réalisation de tous types d'angles, de coffrages d'about et de connexions en T est rapide et fiable grâce aux angles intérieurs, aux angles charnières et au panneau universel polyvalent du système modulaire Framax.
Systèmes de Coffrage Avancés : Doka Top 50 et Framax

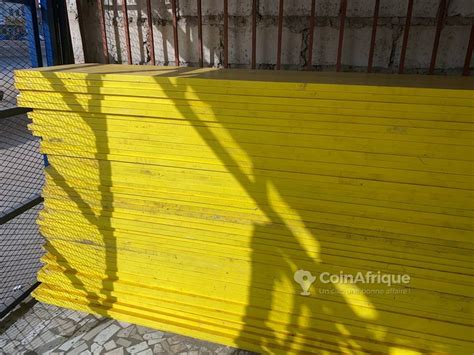

Le système Doka Top 50 est un autre exemple de coffrage mixte de grande surface, conçu pour s'adapter à toutes les géométries et à tous les types de charges. Sa précision dans les assemblages permet un calepinage des joints impeccable. La peau coffrante peut être choisie en fonction des besoins spécifiques du projet. Ce système est particulièrement flexible, permettant l'utilisation des banches jusqu'à une largeur de 6 m et une hauteur de 12 m.
Le système d'ancrage du Top 50 est un élément clé de sa polyvalence. Il comprend des banches, des tiges d'ancrage, des plaques super, des tubes synthétiques et des cônes universels. La manipulation sur une seule face est facilitée par des dispositifs tels que la bague de protection de la peau coffrante, qui protège le panneau contre les détériorations. L'écrou prisonnier de serrage Top50 assure une fixation fiable. Les jonctions de banches peuvent être réalisées de manière standard ou avec un rapprochement sur un ou deux côtés du joint, offrant une grande adaptabilité.
La compensation en longueur est une fonctionnalité essentielle du système Top 50, permettant des ajustements jusqu'à 50 cm avec une éclisse de compensation FF20/50 et une bande de contreplaqué dans la zone de compensation. La détermination des positions de boulonnage est simplifiée, ne nécessitant la définition précise que pour la première banche. Des compensations plus importantes, allant de 50 à 64 cm, sont également possibles avec des éclisses de compensation et des bandes de contreplaqué. Des compensations plus fines, de 3 à 11 cm, sont réalisables avec des éclisses de compensation et des profils de compensation. L'adaptation en hauteur est assurée par des systèmes de réglage en hauteur pour poutrelles ou avec des filières verticales.
La réalisation d'angles droits est facilitée par l'utilisation de tendeurs d'angle universels et de tiges d'ancrage. Les angles intérieurs peuvent être réalisés avec des filières d'angle ou avec une éclisse d'angle H20 Top50 et une filière d'angle WS10 Top50, offrant des solutions économiques et flexibles. La connexion en T est également simplifiée, permettant de croiser les ancrages au niveau des angles pour éviter un écartement excessif. Les angles aigus et obtus peuvent être réalisés avec les éléments standard du système. Des solutions spécifiques comme l'éclisse à articulation axiale et la filière pour angles spéciaux WS10 Top50 offrent des variantes supplémentaires pour des géométries complexes.
La rehausse des banches est possible jusqu'à une hauteur totale de 8,0 m à 14,0 m, avec une fixation sécurisée des éclisses de poutrelles H20. Le coffrage de cage, quant à lui, bénéficie de systèmes de décoffrage spécifiques, comme le vérin de décoffrage I, qui permettent une manipulation aisée et sécurisée, sans grue. Le montage du vérin de décoffrage Framax I et son utilisation pour le coffrage et le décoffrage sont décrits en détail, soulignant la simplicité et la sécurité du processus. Les zones d'ancrage et le jeu de décoffrage sont optimisés pour une efficacité maximale.
Coffrage-cadre Framax Xlife plus - Coffrer [FR]
Applications Spécifiques : Coffrages Glissants et Structures Cylindriques
Les coffrages glissants représentent une technique de coffrage particulièrement efficace pour la réalisation d'ouvrages cylindriques ou de grandes hauteurs. Ils sont couramment utilisés pour la construction de silos à grains ou à ciment, de réservoirs de stockage, de châteaux d'eau, de tours, de digesteurs biométhaniseurs, de voiles courbes et de barrages. Ce procédé implique la mise en œuvre simultanée du ferraillage et du béton au moyen d'un cheminement continu, offrant une rapidité d'exécution supérieure aux coffrages grimpants.
La nomenclature d'un coffrage glissant comprend des panneaux coffrants (en bois ou en métal) et des plates-formes de travail, adaptés à la géométrie de l'ouvrage. L'élévation du dispositif est assurée de manière autonome par des vérins hydrauliques. Les cadences courantes observées sur chantier varient entre 6 et 8 courses de vérins de 2,5 cm par heure, soit entre 360 et 480 cm par jour. Ce système permet une progression constante et rapide de la structure.
Sécurité et Précision : Fondements de l'Utilisation des Coffrages
L'utilisation de tout système de coffrage, qu'il s'agisse de Framax, Doka Top 50 ou de coffrages glissants, repose sur des principes fondamentaux de sécurité et de précision. Avant toute utilisation, un contrôle rigoureux de l'état du matériel et du système est impératif. Les pièces endommagées ou déformées doivent être remplacées. Le respect des directives de sécurité, notamment en ce qui concerne les garde-corps et les équipements de protection individuelle, est non négociable pour prévenir les risques de chute.
La préparation des voiles avant le bétonnage est cruciale. Cela inclut le nettoyage des banches et de leurs accessoires, la vérification de la conformité des attentes (distance d'enrobage de 3 cm), et le marquage précis des emplacements. La stabilisation des banches est essentielle, surtout dans des conditions venteuses, pour éviter tout déplacement imprévu. L'utilisation d'ossatures galva pour les lests béton et de stabilisateurs de banches COSMOS assure une stabilité optimale.
Le processus de coffrage lui-même exige une méthodologie rigoureuse. L'application de l'huile de décoffrage ou de l'agent de démoulage doit être effectuée avec précaution. L'assemblage des coffrages doit se faire à l'aide d'outils mécaniques et sécuritaires, minimisant l'effort physique. Le contrôle du serrage des tiges entretoises traversantes est également un point clé pour garantir l'intégrité du coffrage.
Le décoffrage, étape délicate, doit respecter les temps de décoffrage prescrits pour éviter toute déformation ou dommage à la structure en béton. L'utilisation d'équipements de protection individuelle appropriés est requise.
Innovations et Avantages Concurrentiels
Les innovations continues dans le domaine du coffrage visent à améliorer l'efficacité, la sécurité et la rentabilité des projets. Le nouveau système filière "multi" de Doka, par exemple, se caractérise par un rail double doté de trous et un poids inférieur à 17 kg, facilitant la manipulation sur chantier. Les éléments de serrage détachés simplifient le stockage et le transport, permettant aux rails d'être empilés ou placés côte à côte pour économiser de l'espace. Ces éléments de serrage ne sont pas limités au système filière multi et peuvent être utilisés en combinaison avec d'autres systèmes, comme les éléments de serrage LOGO.
La flexibilité offerte par les systèmes de coffrage modernes, comme le Framax Xlife et le Doka Top 50, permet de s'adapter à une vaste gamme d'applications, des structures simples aux géométries les plus complexes. L'intégration de dispositifs de compensation, d'angles adaptables et de systèmes d'ancrage modulaires réduit considérablement les temps de montage et de démontage, ainsi que les coûts associés. Le recours à des éléments préfabriqués et à des systèmes de serrage rapide minimise les erreurs humaines et garantit une qualité de finition constante.
Les consoles de bétonnage individuelles et universelles permettent la réalisation de passerelles de travail faciles à monter manuellement, améliorant la sécurité et l'accessibilité pour les opérateurs. Les passerelles Xsafe plus, par exemple, se mettent en œuvre rapidement, simplifiant le bétonnage tout en le rendant plus sûr. Elles sont souvent équipées de fermetures d'extrémité, d'échelles intégrées et de systèmes de rallonge.
L'application des Eurocodes dans la conception et l'utilisation des systèmes de coffrage, comme le souligne Doka, assure que les structures sont conçues pour résister aux charges prévues, y compris celles dues au vent, conformément aux normes européennes. Cela garantit un niveau élevé de sécurité et de fiabilité pour tous les projets de construction.
En somme, le coffrage filière de compensation, incarné par des systèmes performants tels que Framax et Doka Top 50, représente une avancée significative dans le domaine de la construction. Il offre une combinaison unique de précision dimensionnelle, de flexibilité d'application, d'efficacité opérationnelle et de sécurité renforcée, répondant ainsi aux exigences croissantes des projets de construction modernes.
