La construction et la rénovation impliquent souvent la mise en œuvre de structures en béton armé, parmi lesquelles les poutres et les linteaux jouent un rôle crucial. Ces éléments, conçus pour supporter des charges importantes, nécessitent une exécution méticuleuse, depuis le coffrage jusqu'au bétonnage, en passant par un ferraillage adéquat. Cet article explore en détail les techniques et les considérations essentielles pour la réalisation de ces ouvrages structurels, en abordant les différents types de poutres, le ferraillage, le bétonnage, et spécifiquement le coffrage des linteaux, tout en soulignant l'importance de la précision et de l'expertise.
Comprendre les Poutres en Béton Armé
La poutre en béton armé est un élément structurel fondamental, souvent utilisé pour remplacer les murs de refend afin d'optimiser l'espace intérieur tout en assurant le soutien des planchers. Sa conception et sa mise en œuvre requièrent une attention particulière pour garantir sa fonctionnalité et sa durabilité. Les poutres peuvent trouver leur appui sur des murs porteurs (façades ou refends) ou sur des poteaux en béton. Pour des informations approfondies sur le coffrage et le ferraillage des poutres, il est recommandé de se référer aux chapitres dédiés au béton armé.
Dans une habitation typique, on rencontre plusieurs configurations de poutres en béton :

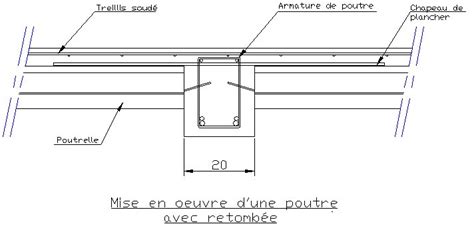

La Poutre Béton avec Retombée
C'est la forme la plus courante de poutre. Sa section transversale présente une hauteur nécessairement supérieure à celle de la dalle. La "retombée" correspond à la partie de la poutre qui se situe sous le niveau du plafond, lui conférant une présence visuelle distincte.
La Poutre BA Noyée
Dans ce cas, la hauteur de la poutre est identique à l'épaisseur de la dalle, éliminant ainsi toute retombée visible sous le plafond. Un exemple typique de poutre noyée est le chevêtre, utilisé pour créer une ouverture telle qu'une trémie d'escalier.
La Poutre avec Rehausse
Cette configuration est nécessaire lorsque la hauteur requise pour la poutre dépasse l'épaisseur de la dalle, mais qu'une retombée sous le plafond n'est pas souhaitée. Le surplus de hauteur de la poutre est alors intégré dans l'épaisseur du plancher supérieur, se retrouvant sous un mur porteur.
Le Ferraillage : L'Âme de la Poutre

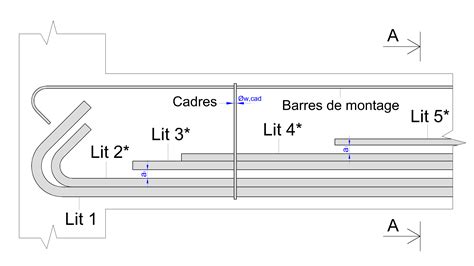

Le ferraillage est l'élément clé qui confère au béton sa résistance à la traction. Dans une poutre en béton armé, les aciers principaux sont stratégiquement placés dans les zones de tension, principalement en partie basse. Un diamètre minimal de 12 mm est généralement requis pour ces aciers, disposés en un ou deux lits.
- Premier lit d'armature : Il est prolongé sur toute la longueur des appuis pour assurer une connexion solide.
- Deuxième lit d'armature : Sa longueur est calculée comme la portée de la poutre moins deux fois un huitième de cette portée (Portée - 2 x (Portée/8)).
Lorsque les poutres ont pour fonction de supporter des poutrelles, des barres de renfort d'un diamètre de 10 mm sont ajoutées à la hauteur du plancher inférieur pour renforcer la structure.
Les cadres et étriers, éléments essentiels pour maintenir la cohésion des armatures et résister aux efforts tranchants, sont positionnés de manière plus rapprochée aux extrémités de la poutre, près des appuis. Des "chapeaux" (armatures supplémentaires en partie haute) sont également disposés sur les appuis. Pour les chapeaux de rive, leur longueur correspond à un cinquième de la portée, tandis que pour les chapeaux intermédiaires, elle atteint un quart de la portée.
Le Bétonnage : L'Enrobage et la Vibration
Le choix du béton est primordial pour la solidité de l'ouvrage. Un béton de classe de résistance minimale C25/30 (anciennement B25) est recommandé. L'enrobage des armatures, c'est-à-dire la distance entre l'acier et la surface extérieure du béton, doit être compris entre 2,5 et 3 cm. Cet enrobage est assuré par l'utilisation de "distanciers" ou "cales", qui maintiennent les armatures à la bonne position dans le coffrage.

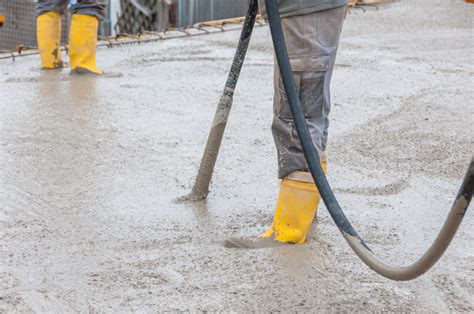

Le bétonnage lui-même doit être effectué avec soin. L'utilisation d'une aiguille vibrante est indispensable pour compacter le béton. Cette opération, appelée vibration, permet d'éliminer les bulles d'air emprisonnées dans la masse, garantissant ainsi un béton dense, résistant et homogène.
Le Coffrage : La Base de la Forme
Le coffrage est le moule dans lequel le béton est coulé pour prendre la forme désirée. Les techniques utilisées pour coffrer les linteaux peuvent être adaptées pour les poutres de faible hauteur et de petites portées, généralement inférieures à 3 mètres.

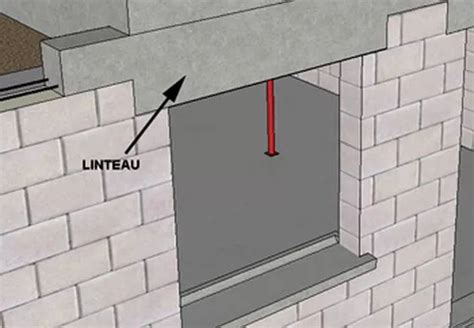

Le Linteau : Un Élément Structurel Indispensable
Le linteau est une poutre de petite portée qui surplombe une ouverture dans un mur (fenêtre, porte, etc.) afin de soutenir la maçonnerie située au-dessus. Il doit impérativement reposer sur des appuis solides et sa hauteur minimale doit correspondre à un dixième de sa portée.

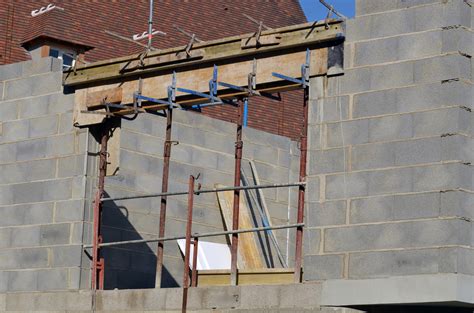

Méthodologie de Coffrage d'un Linteau
La fabrication d'un coffrage en bois pour un linteau suit un processus précis :
- Préparation du fond de moule : Il doit avoir une longueur égale à celle de l'ouverture, moins environ 1 cm pour faciliter le décoffrage. Son épaisseur est généralement de 2,7 cm, correspondant à une planche de coffrage standard.
- Étaiement : Pour une ouverture d'un mètre, deux étais sont nécessaires pour soutenir le coffrage.
- Assemblage des planches : Les planches de sapin, brutes de sciage, sont idéales car elles laissent une empreinte texturée sur le béton. Elles sont clouées sur la barre de soutien (par exemple, une section de chevron). La paroi verticale opposée est ensuite positionnée à l'équerre. Un tasseau intérieur est fixé en bas de la paroi pour créer une feuillure (rainure) destinée à accueillir le dormant de la menuiserie.
- Renforcement du coffrage : Des tasseaux sont utilisés pour renforcer les parois latérales, souvent inclinés pour mieux résister à la pression du béton. La paroi extérieure est clouée en utilisant ces tasseaux. Les ouvertures laissées de chaque côté permettent le passage du ferraillage.
- Préparation avant coulage : L'intérieur du coffrage doit être huilé. Cette étape empêche le bois d'absorber l'humidité du béton et facilite grandement le démoulage.
- Vérification : Il est essentiel de vérifier l'horizontalité des étais et l'aplomb des parois verticales et horizontales.
Coffrage d'un Linteau Arrondi
Pour un linteau de forme arrondie, le principe reste le même, mais le fond de moule doit épouser la courbure du cintre. Le coffrage peut être réalisé en bois avec du contreplaqué cintré ou en utilisant du polystyrène extrudé.
Le Linteau Préfabriqué
En plus des linteaux réalisés sur mesure en béton armé, il existe des linteaux préfabriqués en béton ou en métal (comme les poutres IPN). Les linteaux préfabriqués en acier, par exemple, sont disponibles dans des longueurs adaptées à l'ouverture, avec une marge supplémentaire pour les appuis.
Dimensionnement Spécifique pour une Longue Portée
Pour une portée de 4 mètres, les dimensions d'un linteau en béton armé deviennent critiques. Une section d'au moins 20x40 cm est recommandée, idéalement 20x50 cm si une charge importante pèse sur le mur. Le ferraillage doit alors comprendre 4 à 8 barres d'acier de haute adhérence (HA) d'un diamètre de 14 à 20 mm, avec des cadres espacés de 10 à 20 cm.
Il est crucial de noter que ces dimensions sont indicatives et ne remplacent en aucun cas un calcul structurel réalisé par un bureau d'études ou un ingénieur. Une ouverture de 4 mètres représente une portée significative où les moments de flexion deviennent importants, nécessitant une conception rigoureuse pour éviter toute fissuration ou affaissement du mur.
Le Coulage du Béton : Technique et Précautions
Une fois le coffrage et le ferraillage en place, le coulage du béton peut commencer.
- Coulage : Le béton est versé dans le coffrage à l'aide d'une truelle pour faciliter sa répartition autour des armatures. Il est important de s'assurer que le béton remplit bien tous les recoins et enrobe uniformément les aciers.
- Vibration : Après le coulage, les parois latérales du coffrage sont frappées à la massette ou au marteau. Cette vibration permet de faire remonter les bulles d'air emprisonnées, assurant la compacité du béton. La pointe de la truelle peut également être plongée dans le béton pour compacter la masse.
- Lissage : La surface du béton est ensuite lissée à la truelle au niveau des bords supérieurs du coffrage.
- Prise et séchage : Le temps de séchage avant décoffrage varie en fonction de l'épaisseur de l'ouvrage, des conditions climatiques et de la température. Il faut généralement attendre plusieurs jours (5 à 10 jours, voire plus) avant de retirer le coffrage, car la partie inférieure supporte la majeure partie du poids du béton frais.
- Décoffrage : Le décoffrage doit être effectué avec soin pour éviter d'endommager l'ouvrage. Un marteau de coffreur ou un pied de biche peut être utilisé. Il est essentiel de laisser les étais en place pendant au moins 21 jours pour permettre au béton d'atteindre une résistance suffisante.
Considérations Importantes pour la Réalisation
La réussite d'un projet impliquant des poutres et des linteaux en béton armé repose sur plusieurs facteurs essentiels :
Le Diagnostic du Mur
Avant d'entreprendre des travaux d'ouverture dans un mur, il est primordial de déterminer s'il s'agit d'un mur porteur. Un mur porteur soutient une partie significative de la structure du bâtiment et est constitué de matériaux capables de reprendre d'importantes charges verticales et horizontales. Un diagnostic structurel réalisé par un professionnel qualifié (bureau d'études techniques, architecte, maçon expérimenté) est indispensable.
L'Étaiement
L'étaiement solide et adéquat du mur est une étape préalable et fondamentale avant toute intervention. Il permet de reprendre temporairement les charges supportées par la section du mur qui sera ouverte, garantissant la sécurité du chantier.
La Longueur d'Appui
La longueur sur laquelle le linteau repose dans les appuis latéraux est cruciale. Pour un linteau de 4 mètres de portée, un scellement d'au moins 40 cm de chaque côté est recommandé. Cette longueur permet de répartir les charges et d'assurer la stabilité de l'ensemble. Les armatures du linteau doivent se prolonger dans ces appuis sur une longueur suffisante pour garantir un ancrage solide.
La Qualité des Appuis
Même le linteau le mieux dimensionné ne sera efficace que si ses appuis sont solides. Poser un linteau sur des appuis fragiles ou mal conçus peut entraîner des désordres structurels. Dans le cas de vieux murs en pierre, il peut être nécessaire de renforcer les zones d'appui avant la pose du linteau. L'erreur courante d'appuyer un linteau neuf sur de simples parpaings creux peut mener à des affaissements.
L'Étude Structurelle
Pour des ouvertures de grande portée, comme celle de 4 mètres mentionnée, il est impératif de faire réaliser une étude structurelle par un bureau d'études. Cette étude déterminera la section exacte du linteau, le type et le diamètre des armatures, ainsi que les conditions de mise en œuvre optimales. Ne pas réaliser d'étude est la plus grande erreur possible dans ce type de projet.

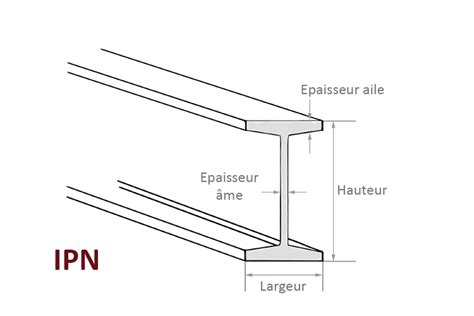

L'Utilisation d'IPN
Dans certains cas, notamment pour de grandes portées et des charges importantes, l'utilisation de poutres métalliques en profilé IPN (poutre en I à ailes parallèles) peut être une solution. Pour une portée de 4 mètres avec une charge similaire, un IPN de 200 ou 220 mm est souvent utilisé.
La Réglementation Locale
Avant d'entreprendre des travaux modifiant la structure d'un bâtiment, il est conseillé de consulter la mairie pour connaître les éventuelles autorisations administratives requises, surtout si les travaux affectent la façade du bâtiment.
Le Respect des Dimensions et des Matériaux
Vouloir économiser sur la section du linteau ou sur la quantité d'acier est une erreur qui peut avoir des conséquences graves. De même, l'utilisation de matériaux de qualité (béton de classe adéquate, aciers conformes) est fondamentale.
Le Coulage en une Seule Fois
Le bétonnage du linteau doit idéalement être réalisé en une seule fois pour garantir l'homogénéité de l'ouvrage. Les reprises de bétonnage peuvent créer des points faibles.
Coffrer un linteau de garage en dix minutes | Comment faire le coffrage d un linteau | Coulage
En résumé, la réalisation de poutres et de linteaux en béton armé est une opération technique qui exige rigueur, précision et le respect des normes de construction. Faire appel à des professionnels qualifiés pour le dimensionnement et la mise en œuvre est la garantie d'un ouvrage sûr, durable et conforme aux exigences structurelles. L'expertise et le soin apporté à chaque étape, du coffrage au bétonnage, sont essentiels pour la pérennité de la construction.
