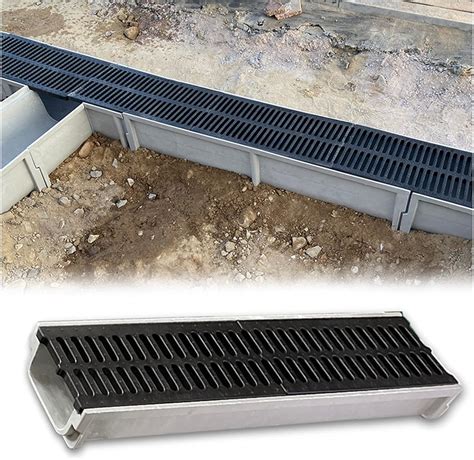

La gestion des eaux pluviales est un aspect crucial de tout aménagement extérieur, qu'il s'agisse d'une simple terrasse, d'une allée de garage ou d'une voie d'accès plus complexe. L'installation de caniveaux avec grilles est une solution éprouvée pour collecter et évacuer efficacement l'eau, évitant ainsi la stagnation, les dommages aux structures et les risques de glissade. Cependant, réaliser un angle droit parfait lors de l'installation de ces systèmes peut présenter des défis techniques, notamment lorsqu'il s'agit d'intégrer ces éléments dans des configurations existantes ou de maintenir une esthétique soignée. Cet article explore les méthodes et les considérations essentielles pour installer des caniveaux et des grilles, en mettant l'accent sur la création d'angles droits précis et fonctionnels.
Les défis de l'installation de caniveaux à niveau
Traditionnellement, la pose de caniveaux nécessite une pente minimale, généralement comprise entre 0,5 % et 1 %, pour assurer une évacuation gravitaire efficace des eaux pluviales. Cette pente est essentielle pour que l'eau s'écoule naturellement vers le point de sortie. Cependant, dans de nombreuses situations, l'installation d'une telle pente pose des problèmes pratiques et esthétiques.
Contraintes devant les garages et aux seuils
Un exemple typique de ces difficultés se rencontre devant les garages. Une pente de 1 cm par mètre sur une largeur de 6 mètres crée un dénivelé de 6 centimètres. Ce dénivelé, bien qu'essentiel pour le drainage, peut générer une marche disgracieuse et potentiellement dangereuse au niveau du seuil du garage, gênant le passage des véhicules et des piétons.
Adaptation aux terrasses existantes
Les terrasses existantes représentent un autre défi majeur. Lorsque le revêtement de la terrasse est déjà en place, la création d'une pente artificielle pour les caniveaux nécessiterait des travaux de terrassement conséquents et coûteux. Il est souvent préférable de trouver des solutions qui s'intègrent harmonieusement sans perturber la structure existante.
Solutions techniques pour les caniveaux sans pente ou à pente minimale
Face à ces contraintes, des solutions techniques innovantes permettent aujourd'hui de poser des caniveaux avec une pente très réduite, voire à niveau, tout en maintenant des performances hydrauliques satisfaisantes.
La pose sur lit de mortier pour une pente subtile
La méthode la plus répandue pour les caniveaux plats du commerce consiste en une pose sur lit de mortier. Cette technique permet de créer une inclinaison très légère, de l'ordre de 1 à 2 millimètres par mètre, en ajustant l'épaisseur du lit de pose. Le mortier, gâché relativement ferme, autorise un réglage précis par tapotement avec une massette, assurant ainsi un alignement horizontal et une pente maîtrisée.
Systèmes d'évacuation latérale et verticale

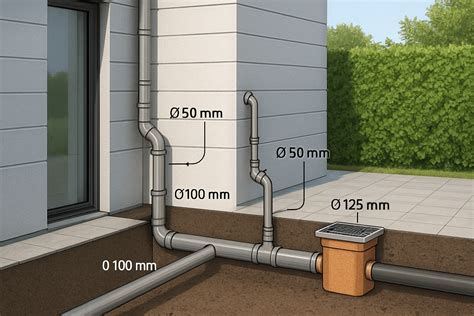

Les systèmes d'évacuation latérale offrent une alternative particulièrement efficace. Dans cette configuration, l'eau est collectée par le caniveau puis dirigée vers une sortie positionnée dans la partie basse du profil. L'évacuation par tube PVC enterré, avec une pente de 5 mm par mètre dans la dalle béton, assure un drainage discret et performant. Les évacuations verticales, raccordées directement par le fond du caniveau vers une canalisation, sont également très efficaces pour les installations posées à niveau.
Caniveaux à pente intégrée : l'innovation au service de la simplicité
Une innovation technique majeure réside dans les caniveaux à pente intégrée. Certains fabricants proposent des éléments préformés avec une pente interne qui compense l'installation à niveau. Ces systèmes simplifient grandement la pose tout en garantissant un écoulement optimal.
Matériaux des caniveaux : résistance et performance

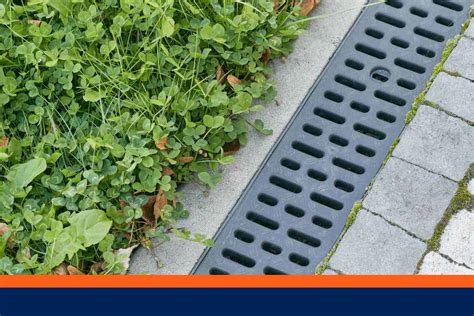

Le choix du matériau pour les caniveaux est déterminant pour leur durabilité, leur résistance et leur facilité de mise en œuvre.
Le béton polymère : le matériau de référence
Le béton polymère s'impose comme le matériau de référence pour de nombreuses applications. Composé de résines et de charges minérales, il offre une résistance mécanique élevée et une excellente tenue aux cycles de gel-dégel. Sa surface lisse limite les dépôts et facilite l'écoulement, même avec des pentes réduites.
La résine polyester : légèreté et facilité
Les matériaux en résine polyester présentent des avantages similaires, avec une facilité de mise en œuvre supérieure. Leur légèreté facilite la manipulation et leur surface non poreuse évite les accumulations de débris, simplifiant l'entretien.
Polypropylène et PVC : des alternatives économiques
Pour les applications domestiques, les solutions en polypropylène et PVC offrent des alternatives économiques. Bien que moins résistantes aux charges lourdes, elles bénéficient d'une excellente résistance chimique et d'une grande facilité d'entretien.
Préparation et pose : les étapes clés pour un angle droit parfait
La réussite de l'installation d'un caniveau, et particulièrement la création d'un angle droit précis, repose sur une préparation minutieuse et une exécution rigoureuse.
Préparation de la tranchée : une base solide

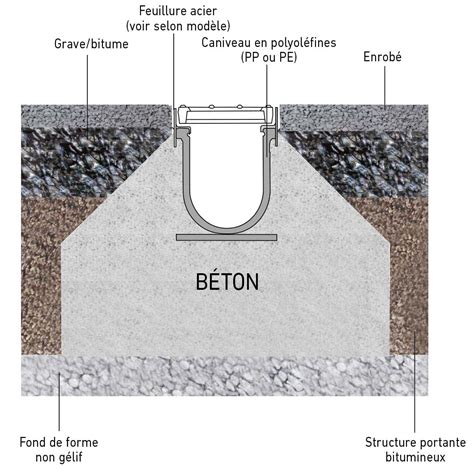

La préparation de la tranchée est une étape cruciale. Ses dimensions doivent excéder de 10 à 20 centimètres la largeur du caniveau pour permettre un scellement optimal. La profondeur doit être calculée en tenant compte de l'épaisseur du lit de pose et de la hauteur finale souhaitée. Un lit de pose constitué d'un béton maigre (250 kg/m³) ou d'un mortier sec assure une assise stable tout en permettant les ajustements nécessaires.
La pose : du point le plus bas à la finition
La pose proprement dite commence toujours par le point le plus bas, généralement situé près de l'évacuation. Chaque élément est positionné et réglé individuellement, en vérifiant l'alignement horizontal et la continuité de l'écoulement interne.
Les joints : l'importance de l'étanchéité

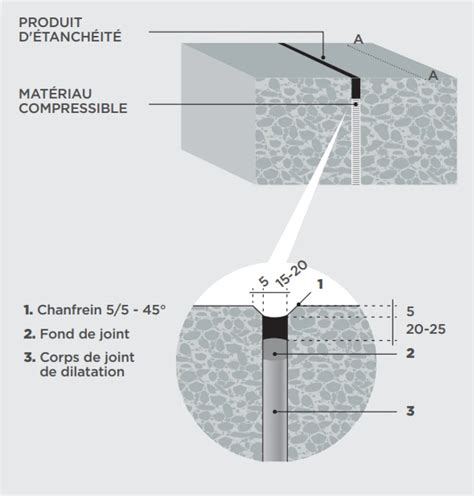

En l'absence de pente significative, les joints entre les éléments de caniveau nécessitent une attention particulière. L'étanchéité doit être parfaite pour éviter les infiltrations qui pourraient compromettre la stabilité de l'installation. L'utilisation de colles spécifiques et de produits d'étanchéité est recommandée.
Créer un angle droit : l'utilisation de pièces d'angle spécifiques
Pour réaliser un angle droit parfait, l'utilisation de pièces d'angle préfabriquées est la solution la plus efficace et la plus esthétique. Ces éléments, souvent disponibles dans les mêmes matériaux que les caniveaux, permettent de créer des jonctions en "L" sans découpes complexes.
Les pièces d'angle en aluminium
Un exemple concret est la pièce d'angle pour caniveau étroit en aluminium, mesurant 155 x 155 mm. Conçue pour s'intégrer avec des caniveaux en aluminium, elle est fabriquée en plastique de qualité et équipée d'une grille amovible en aluminium. Les deux côtés de la connexion d'angle mesurent chacun 155 mm.
Fixation et étanchéité des pièces d'angle
La fixation de ces pièces d'angle se fait généralement à l'aide de raccords spécifiques. Pour assurer une connexion étanche et stable, il est conseillé de coller la pièce d'angle au caniveau avec une colle PVC spéciale.
Entretien facilité par les grilles amovibles
La présence d'une grille amovible sur la pièce d'angle facilite grandement l'entretien. En retirant la grille, il est possible d'éliminer facilement les débris (feuilles, gravier) emportés par l'eau, prévenant ainsi les obstructions et assurant un bon écoulement.
Classes de charge et applications
Il est essentiel de choisir des caniveaux et des pièces d'angle adaptés à l'usage prévu. La classification par charge indique la résistance du système. Par exemple, une pièce d'angle classée dans la catégorie de charge A15 ne peut être utilisée que dans des zones sans circulation de véhicules, comme les terrasses ou les allées piétonnes. Pour les zones soumises au passage de véhicules, des classes de charge supérieures (B125, C250, etc.) sont nécessaires.
Guide pas à pas : Installation d'un caniveau avec angle droit
Pour une installation réussie, il est recommandé de suivre une méthodologie rigoureuse.
Étape 1 : Excavation de la tranchée
Creusez une tranchée pour accueillir le système de drainage. Les dimensions doivent tenir compte de la largeur et de la profondeur du caniveau, de l'enrobage de béton requis et des dimensions de la base en gravier compacté. Pour les systèmes en pente, la tranchée doit suivre approximativement la pente prévue.
Étape 2 : Préparation des éléments et découpes (si nécessaire)
Si des découpes sont nécessaires pour ajuster les longueurs, portez l'équipement de protection adéquat (gants, lunettes, masque). Marquez les zones de coupe et utilisez une scie adaptée. Pour les angles, l'utilisation de pièces d'angle préfabriquées est fortement recommandée pour garantir la précision.
Étape 3 : Préparation des raccords de tuyauterie
Préparez le point d'évacuation, qu'il s'agisse d'un puisard ou d'une sortie verticale/longitudinale. Raccordez les tuyaux d'écoulement à l'aide des adaptateurs et des colles appropriées. Assurez-vous de la bonne étanchéité des connexions.
Étape 4 : Positionnement des caniveaux et de la pièce d'angle
Positionnez les caniveaux et la pièce d'angle dans la tranchée, en commençant par le point le plus bas. Utilisez un cordeau ou un niveau laser pour garantir l'alignement horizontal et la pente désirée. Ajustez l'épaisseur du lit de pose pour obtenir le réglage précis.
Étape 5 : Scellement et coulage du béton
Placez des grilles ou des planches de coulée dans les caniveaux pour éviter leur déformation sous le poids du béton. Enveloppez les grilles pour les protéger des projections de béton. Coulez le béton de manière uniforme de part et d'autre du caniveau, en utilisant un vibrateur pour assurer une bonne répartition et éviter les vides.
Étape 6 : Finition de la chaussée
Une fois le béton pris, lissez la surface adjacente à l'aide d'une truelle, en assurant une légère pente vers le caniveau pour faciliter l'écoulement des eaux. Veillez à ce que le niveau de la chaussée finie soit légèrement au-dessus du niveau de la grille pour éviter que l'eau ne stagne sur les bords. Installez des joints de dilatation si nécessaire pour prévenir la fissuration.
Tutoriel d'installation de caniveaux
Considérations hydrauliques et entretien
Un dimensionnement hydraulique correct est essentiel pour garantir l'efficacité du système. La formule Q = A × r / 10000 × coefficient d’évacuation permet de calculer le débit à évacuer, où A est la surface de collecte, r l'intensité pluviométrique, et le coefficient dépend de la nature du revêtement. La section en V de certains caniveaux favorise l'auto-curage, même avec des débits réduits.
L'entretien préventif, incluant le nettoyage régulier des grilles, prend une importance accrue dans les installations sans pente pour éviter les obstructions et les débordements.
Conclusion : une solution technique mature pour l'aménagement extérieur
La pose de caniveaux sans pente, ou avec une pente minimale, représente une solution technique mature répondant aux exigences esthétiques et fonctionnelles des aménagements extérieurs modernes. L'évolution des matériaux, notamment le développement des bétons polymères et des résines techniques, ainsi que l'utilisation de pièces d'angle spécifiques, ouvrent de nouvelles perspectives pour ces applications. En suivant les bonnes pratiques de préparation, de pose et d'entretien, il est possible de créer des systèmes de drainage efficaces, durables et esthétiquement intégrés, y compris dans les configurations nécessitant des angles droits parfaits.
