Opter pour la construction d'un toit en ossature bois, qu'il s'agisse d'une maison ou d'une extension, présente de multiples avantages. Il confère à la maison une esthétique moderne et contemporaine. C'est une solution extrêmement efficace pour l'isolation thermique en hiver. Lorsqu'il est végétalisé, un toit plat procure un grand confort en été. Sa mise en œuvre est simple et rapide, facilitant ainsi le processus de construction. Ce guide se concentre sur la réalisation d'une charpente en bois pour la pose de tuiles, en abordant les différentes techniques et points essentiels pour une installation réussie et durable.
Les Avantages Structurels et Esthétiques de l'Ossature Bois pour Toitures
L'ossature bois offre une flexibilité remarquable pour la conception de toitures. Pour les toits plats, plusieurs réalisations de charpentes porteuses sont possibles. La construction d'un toit plat "type plancher plateforme" voit le plancher bois, servant de charpente au toit plat, reposer directement sur les murs ossature bois de la structure. Une ceinture en bois est ensuite créée pour servir d'acrotère à la toiture. Une autre méthode consiste à construire un toit plat avec pose sur muralière. Dans ce cas, les murs de la construction sont prévus plus hauts pour accueillir l'épaisseur du toit plat et son acrotère. Le plancher de toiture repose sur une ceinture périphérique, appelée muralière, fixée aux montants verticaux de l'ossature bois. Cette solution sur muralière est particulièrement appréciée par les auto-constructeurs et les professionnels pour son économie, sa rapidité et sa facilité de mise en œuvre.
Au-delà de la structure, l'ossature bois permet d'intégrer des solutions esthétiques et fonctionnelles. Par exemple, la création d'une terrasse bois sur plots sur un toit plat en ossature bois est une solution de plus en plus prisée. C'est un gain d'espace très intéressant dans le contexte de diminution des surfaces de terrain constructible, notamment en milieu urbain. Cette solution doit être prévue dès la conception du projet car il faut qu'elle soit prise en compte au moment du dimensionnement de la charpente et de la structure globale de la maison ossature bois ou de l'extension. Elle offre un point de vue original sur son terrain et un espace de vie extérieur appréciable.
Toiture Terrasse ou Toit Plat : L'Importance de la Pente
Bien que son nom suggère une surface parfaitement plane, une toiture terrasse ou un toit plat nécessite une légère pente pour assurer l'évacuation des eaux de pluie et éviter la stagnation. Il faut donc prévoir une pente de 1 à 5 % sur l'ensemble de la toiture. Afin de tenir compte des mouvements structurels de la toiture, le pourcentage minimum de pente doit être de 3 %, ce qui équivaut à environ 1.72°. Cette inclinaison est cruciale pour le bon écoulement de l'eau et la longévité des matériaux de couverture.
Préparation Essentielle Avant la Pose de la Charpente
Une préparation méticuleuse est la clé d'une pose de tuiles réussie. Elle assure la sécurité des intervenants et la pérennité de votre toiture. Avant toute chose, inspectez minutieusement votre charpente existante. Vérifiez sa solidité, l’absence de pourriture ou d’infestations d’insectes. La pente du toit est cruciale : elle doit être d’au moins 15 degrés pour une pose optimale de tuiles mécaniques. Si la pente est inférieure, il faudra envisager des solutions supplémentaires pour garantir l’étanchéité. La sécurité est primordiale : utilisez un harnais de sécurité, un casque et des chaussures de sécurité adaptées aux travaux en hauteur. Si vous remplacez une toiture existante, une vérification de son étanchéité est indispensable. Repérez et réparez toute fuite avant de commencer la pose des nouvelles tuiles.
Pour créer une enveloppe complètement étanche à l'air, il est nécessaire de pré-positionner des bandes de frein-vapeur avant de commencer à installer les murs de refends ou les muralières. Il faut intégrer les isolants dans les caissons qui se trouvent derrière les montants de mur de refend et les pièces de muralières, et ce, jusqu'à la lisse haute pour l'isolation de l'acrotère du toit plat. Il faut ensuite positionner les réservations de frein-vapeur derrière les montants de mur de refend et les pièces de muralières. Il faut prévoir un chevauchement de 10 cm minimum avec le frein vapeur qui sera posé plus tard sur les murs. Il faut également prévoir un chevauchement de 15 cm minimum avec le frein vapeur qui sera posé plus tard sur la dalle bois du toit plat. Une fois ces éléments préparés, on installe le ou les murs de refend, en les fixant avec la visserie de montage dimensionnée à cet effet par le bureau d'étude.

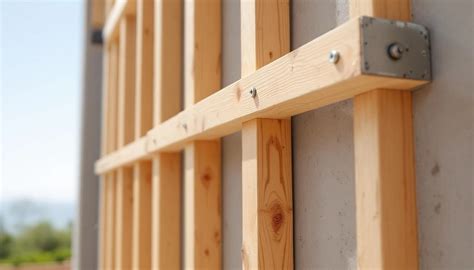

Étape 1 : Mise en Place des Muralières
Le bureau d'étude indique les dimensions des muralières et leur positionnement sur le plan d’exécution. Voici les étapes de la pose : aux extrémités de la pièce de muralière, il faut réaliser une coupe correspondant à l'angle de la pente de toit, en respectant la longueur définie. Ensuite, il faut tracer la position de la pièce de muralière sur le mur ossature bois. Placez la pièce de muralière au niveau des traits et fixez-la avec des vis à tête plate large, dont la longueur fait au minimum deux fois l'épaisseur de la muralière. Le plan de fixation et la section des vis ou des pointes sont justifiés et dimensionnés par le bureau d'étude. Il faut recommencer l'opération pour chaque pièce de bois qui constitue la muralière.
Étape 2 : Mise en Place des Étriers et des Solives
Pour cet article, nous utiliserons un solivage en poutres en I. L'utilisation de solives en bois massif, contrecollé ou lamellé-collé est tout à fait possible. Pour cela, il est nécessaire d'utiliser des sabots de charpente (faisant en hauteur au minimum les 2/3 de la retombée des solives) à la place des étriers présentés ici. Pour la bonne pose du plancher de toit, il faut tenir compte de la longueur des dalles en bois qui seront posées sur les solives. L'entraxe des solives doit être un multiple de cette longueur, car les petits côtés des dalles doivent toujours reposer sur une solive. Par exemple, une dalle d'OSB3 de 18 mm a un format de 2500 x 675 ; un entraxe de solives de 50 cm est parfait car la dalle reposera sur 5 solives.
Une fois les muralières en place, on trace l'emplacement exact des solives dessus. On fixe les étriers avec des pointes d'ancrage. On dispose ensuite les solives. On les coupe à la longueur en leur donnant, en bois de bout, l'angle de la pente du toit. Une fois dans les étriers, on les fixe avec des pointes annelées en suivant le plan de pointage (partiel ou total) du bureau d'étude.
Pour une structure solide, il est essentiel de respecter les espacements et les fixations préconisées par le bureau d'étude. Le choix des solives (poutres en I, bois massif, lamellé-collé) dépendra des contraintes structurelles et du budget. L'utilisation de poutres en I est souvent privilégiée pour leur légèreté et leur résistance.

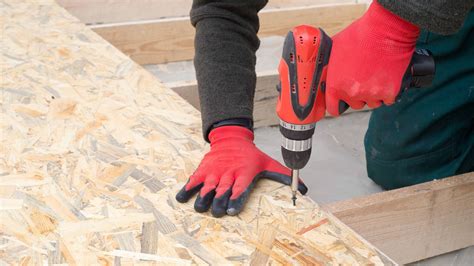

Étape 3 : Mise en Place des Dalles OSB du Plancher
Les plaques OSB font fonction de diaphragme, c'est-à-dire qu'elles participent au contreventement en rigidifiant la structure. Les dalles de plancher doivent toujours être posées perpendiculairement aux solives et à joints décalés. Celles-ci doivent reposer au minimum sur trois appuis ; deux appuis sont autorisés exceptionnellement pour les panneaux de petites surfaces aux extrémités de la toiture. Les petits côtés des plaques doivent reposer à l'axe des solives, et dans tous les cas, ils doivent recouvrir au minimum 20 mm les solives.
Les panneaux seront fixés avec des vis à tête fraisée et filetage partiel, qui feront en longueur au moins deux fois l'épaisseur du panneau, avec un minimum de 40 mm de long ou 50 mm pour des pointes non lisses. Le vissage en périphérie se fera avec un retrait de 10 mm du bord et un écartement des vis de 150 mm. En partie courante, l'écartement sera de 300 mm. On vient aussi étanchéifier les joints de plaque avec un cordon de mastic PU sur les rainures et languettes de chaque plaque. Un joint de dilatation de 10 mm est obligatoire sur la périphérie de la toiture.
Étape 4 : Rabattage du Frein Vapeur et Habillage de l'Acrotère
Après avoir installé les dalles de plancher, il est temps de rabattre dessus la membrane d'étanchéité à l'air mise en attente précédemment. Le frein-vapeur doit être rabattu sur 150 mm minimum sur la périphérie du plancher de toiture. Il devra être fixé à l'aide d'un ruban adhésif spécifique. Il faut veiller à ce que la toiture soit parfaitement propre et dépoussiérée, afin que l'adhésif adhère parfaitement au frein-vapeur et sur la dalle OSB. Il faut maroufler strictement le ruban adhésif pour éliminer les bulles d'air éventuelles.
L'habillage de l'acrotère doit être fait dans le même matériau que le plancher de toit. Dans notre cas, l'OSB doit avoir une épaisseur de 18 mm minimum. Il sera appliqué sur le dessus et sur la face intérieure de l'acrotère. L'acrotère doit être isolé pour éviter le pont thermique. La fixation se fait avec les mêmes vis que celles utilisées pour les dalles de toit. Elles sont espacées en quinconce tous les 300 mm, en tout point (montants et lisses). L'arête de la partie basse sera coupée de biais avec un angle pour correspondre à la pente du toit.
Pour préparer la pose de l'étanchéité de la toiture, il est important de prévoir les sorties des évacuations d'eau de pluie et des autres percements tels que : sortie de câble, sortie VMC, arrivée d'eau pour la végétalisation, etc. On utilisera les mêmes dispositions que pour les traversées de la dalle ossature bois.

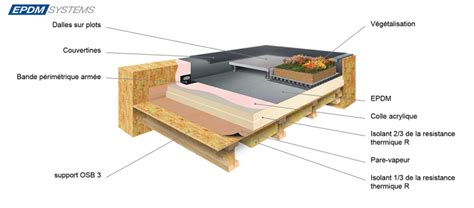

Étape 5 : L'Isolation d'un Toit Ossature Bois
Pour l'isolation de la toiture plate en ossature bois, deux types de solutions existent :
- Isolation type "toiture froide": L'intégralité de l'isolant se trouve sous les dalles en bois OSB. Une ventilation de la sous-face de l'OSB est obligatoire, généralement une ventilation naturelle donnant sur l'extérieur.
- Isolation type "toiture chaude": Les 2/3 au minimum de la résistance thermique de l'isolant sont placés sur les dalles en bois OSB de la toiture. Un pare-vapeur est disposé sur le plancher OSB avant d'installer l'isolant PIR et la membrane d'étanchéité. Un complément d'isolation (maximum 1/3 de la résistance thermique) peut être installé sous l'OSB.
Épisode 2: Les différents types de toitures plates
Le choix entre ces deux techniques dépendra des performances thermiques visées, du budget et des contraintes de mise en œuvre. Il est crucial de bien choisir l'isolant et de respecter les épaisseurs recommandées pour atteindre les objectifs de performance énergétique.

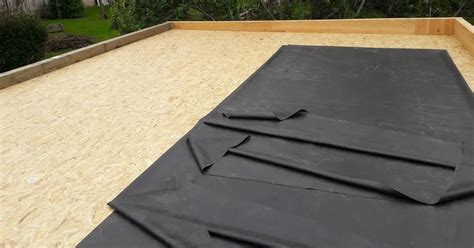

Étape 6 : L'Étanchéité en EPDM sur un Toit Terrasse
Diverses solutions d'étanchéité sont possibles pour protéger les toits terrasses en ossature bois. La membrane EPDM est une solution particulièrement cohérente, adaptée et pérenne pour ce type de toiture. Les membranes EPDM peuvent se coller intégralement sur l'isolant ou les dalles OSB de la toiture, ou se coller partiellement avec le renfort d'une bande périmétrique armée.
Pour une étanchéité durable, il est essentiel de suivre scrupuleusement les recommandations du fabricant de la membrane EPDM. Une pose soignée, sans bulles d'air et avec des joints bien soudés, garantira l'étanchéité de la toiture sur le long terme.
Toiture Végétalisée : Le Bon Choix pour les Toits Plats ?
Les toitures terrasses en bois peuvent être végétalisées, avec une végétation extensive ou semi-intensive. Il faut toutefois la prévoir dès la conception, car la végétalisation apporte une charge importante à la structure, qu'il faut appréhender en amont afin de bien dimensionner la charpente. Les végétalisations de toitures sont un vrai atout pour les toitures terrasses en termes de confort thermique en été, où elles limitent fortement les surchauffes, et en hiver, où elles diminuent les déperditions de chaleur.
La végétalisation apporte non seulement un gain esthétique indéniable, mais aussi des bénéfices écologiques et thermiques significatifs. Elle contribue à la biodiversité, améliore la qualité de l'air et régule la température du bâtiment.

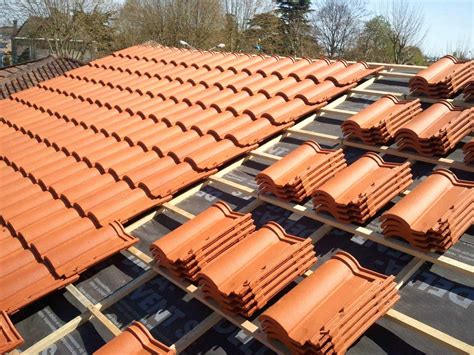

Pose de Tuiles Mécaniques sur Charpente Bois : Une Alternative Robuste
Bien que ce guide se concentre sur les toitures terrasses et leurs solutions d'étanchéité spécifiques, il est important de noter que les tuiles mécaniques offrent une solution robuste, esthétique et durable pour la rénovation de toiture, y compris sur des charpentes bois adaptées. Plus résistantes aux intempéries et plus faciles à poser que les tuiles traditionnelles, elles gagnent en popularité.
La préparation du chantier pour la pose de tuiles mécaniques est similaire en termes de vérification de la charpente et de la pente. La pente minimale requise pour une pose optimale de tuiles mécaniques est généralement d'environ 15 degrés.
Pour la pose de tuiles mécaniques, la sous-toiture assure l'étanchéité et protège la charpente de l'humidité. Elle peut être réalisée avec des matériaux comme le feutre bitumé ou des membranes synthétiques. La pose se fait en commençant par le bas du toit, avec un chevauchement des bandes d'au moins 10 cm.
Les contre-lattes et les lattes créent un espace de ventilation sous les tuiles, empêchant la condensation et favorisant la longévité de la toiture. Elles sont fixées perpendiculairement aux chevrons, avec un espacement régulier d'environ 3 à 5 cm, dépendant du type de tuile et de la pente du toit.
La pose des tuiles mécaniques débute généralement au faîtage ou à la rive. Chaque tuile est fixée mécaniquement avec des vis auto-perforantes ou des crochets spécifiques. Il faut respecter le chevauchement recommandé par le fabricant (généralement 10-15 cm) pour garantir l'étanchéité. Pour les zones complexes (angles, pentes, entourage de cheminée), il faut adapter la pose et utiliser des éléments de finition spécifiques tels que les faîtières, les arêtiers et les rives.
L'utilisation de systèmes comme le LITOCLIP FAYNOT peut assurer aux toitures en tuiles à emboîtement une résistance sans faille aux intempéries et dépressions atmosphériques importantes. Ce système rend les tuiles "inarrachables" grâce à un liteau en acier et un clip en acier inoxydable.
Conclusion : Une Charpente Bois pour une Toiture Durable et Performante
Le toit plat en ossature bois, lorsqu'il est correctement conçu et réalisé, est de plus en plus prisé. S'il votre région et le PLU le permettent, il apportera à votre maison un style contemporain et moderne, s'intégrant parfaitement à tous les environnements. Pour protéger votre charpente des intempéries, optez pour une membrane d'étanchéité comme l'EPDM, particulièrement efficace. En y ajoutant une végétalisation, vous obtiendrez une toiture très performante thermiquement, tant en hiver qu'en été. Les tuiles mécaniques, quant à elles, représentent une alternative solide et esthétique pour des toitures plus traditionnelles. La clé du succès réside dans une planification minutieuse, le choix de matériaux de qualité, le respect des techniques de mise en œuvre et, si nécessaire, l'accompagnement par des professionnels qualifiés. La construction d'une ossature bois, qu'il s'agisse de montants de 45x145 mm ou d'autres sections, demande précision et méthode à chaque étape, depuis la sélection des matériaux jusqu'aux finitions. Le respect des normes en vigueur, comme le DTU 31.1 pour les charpentes en bois, est impératif pour garantir la sécurité et la durabilité de la construction. L'isolation thermique, la gestion de la vapeur d'eau et la ventilation sont des aspects cruciaux pour optimiser les performances énergétiques et prévenir les désordres liés à l'humidité. Une attention particulière aux détails, comme les assemblages et les fixations, contribue à la stabilité et à la longévité de l'ensemble de la structure.
