Dans le domaine de l'assemblage mécanique et électrique, la précision du couple de serrage est primordiale. Un serrage excessif peut endommager les composants, tandis qu'un serrage insuffisant peut compromettre la sécurité et la fiabilité de l'assemblage. Le tournevis dynamométrique s'impose alors comme l'outil indispensable pour garantir des opérations de vissage maîtrisées et conformes aux normes. Cet article vous guidera à travers les principes fondamentaux du couple de serrage, les différents types de tournevis dynamométriques, et surtout, comment les régler et les utiliser pour obtenir des résultats optimaux.
Comprendre le couple de serrage : La force au service de la précision
Avant de plonger dans le réglage des tournevis dynamométriques, il est essentiel de comprendre ce qu'est le couple de serrage. Le couple de serrage (Cs) est une mesure de la force appliquée pour faire tourner un élément, comme une vis ou un écrou. Il est défini par la formule simple :

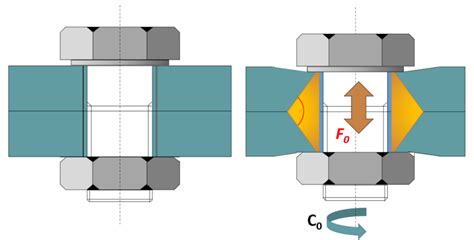

Cs = F x d
où :
- F représente la force appliquée.
- d représente la distance entre le point d'application de la force et l'axe de rotation (le bras de levier).
L'unité la plus couramment utilisée pour le couple de serrage est le Newton-mètre (Nm). Il peut également être exprimé en foot-pound (Ft.lb).
L'importance du couple de serrage réside dans sa capacité à garantir la solidité et la sécurité d'un assemblage. Un serrage insuffisant peut entraîner un desserrage accidentel, potentiellement dangereux, tandis qu'un serrage excessif peut endommager le filetage de la vis, la pièce assemblée, voire le tournevis lui-même. Le tournevis dynamométrique, par son mécanisme de contrôle, permet d'atteindre précisément le couple optimal recommandé par les fabricants, évitant ainsi ces écueils.
Les différents types d'outils dynamométriques : Choisir l'outil adapté à chaque tâche
La famille des outils dynamométriques est vaste et comprend plusieurs types d'instruments, chacun ayant ses spécificités. Comprendre ces différences est crucial pour choisir l'outil le plus adapté à votre utilisation.
Outils mécaniques à déclenchement
Ces outils sont parmi les plus courants. Une fois le couple de serrage préréglé atteint, un mécanisme interne provoque une rupture mécanique, accompagnée d'un signal sonore distinctif (un "clic"). Cela indique à l'utilisateur qu'il doit arrêter d'appliquer de la force pour éviter le sur-serrage.
Outils mécaniques débrayables
Similaires aux outils à déclenchement, les outils débrayables vont un peu plus loin. Lorsqu'ils atteignent le couple réglé, l'outil "débraye" automatiquement autour de son carré d'entraînement. Cela signifie que le mécanisme interne se désengage, empêchant ainsi la transmission de couple supplémentaire, même si l'utilisateur continue d'appliquer une force.
Outils électroniques
Ces outils offrent une approche plus moderne et souvent plus précise. Une fois le couple préréglé atteint, l'outil émet un signal sonore et/ou visuel (souvent des LED) pour indiquer le pourcentage de couple atteint ou le dépassement de la valeur cible. Certains modèles permettent un suivi en temps réel du couple appliqué.
Outils mécaniques à lecture directe
Pour ces outils, l'utilisateur doit surveiller en temps réel l'évolution du couple de serrage appliqué. Ils sont généralement équipés d'une aiguille suiveuse qui indique la valeur du couple sur une échelle graduée. Cela demande une vigilance constante de la part de l'utilisateur.
Outils mécatroniques à cassure
Représentant le summum de la technologie dans ce domaine, les outils mécatroniques combinent mécanique et électronique. Par exemple, la clé mécatronique DYNASAM 4.0 utilise l'électronique pour piloter le mécanisme de déclenchement mécanique. Cela garantit un serrage précis et une confirmation fiable de l'atteinte du couple.
Le choix de l'outil dépendra de la précision requise, du type d'application (vissage, desserrage partiel), du budget et des préférences de l'utilisateur. Pour les applications les plus critiques, les outils électroniques et mécatroniques offrent généralement le plus haut niveau de fiabilité.
Comment régler votre tournevis dynamométrique monocouple : Un processus précis
Le réglage d'un tournevis dynamométrique monocouple est une opération délicate qui nécessite de suivre scrupuleusement les instructions du fabricant.
Réglage lors de la commande
Pour certains tournevis dynamométriques monocouples, le réglage du couple souhaité peut être effectué directement lors de la commande auprès du service client. Il est alors crucial de spécifier avec précision le couple de réglage que vous attendez de l'outil.
Réglage sur l'outil
Pour les modèles où le réglage se fait sur l'outil, le processus peut varier.

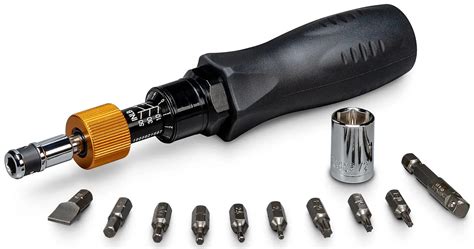

Outils avec bague de réglage et vernier : Il faut généralement tirer sur la bague située sous le vernier tout en tournant la poignée pour ajuster la valeur. Le curseur rouge est ensuite positionné sur la décimale voulue. La fenêtre inférieure indique les unités. Par exemple, pour régler 60 Nm, le curseur rouge sera positionné sur 60 dans la fenêtre supérieure (A), et le 0 sera aligné sous la flèche dans la fenêtre inférieure (B). Sur certains modèles, le vernier est gravé dans la masse.
Outils avec vis de réglage : Pour ces modèles, il faut desserrer la vis située en bas du manche, puis tourner la poignée jusqu'à atteindre la valeur de couple désirée. Une fois le réglage effectué, il est impératif de resserrer la vis à la base du manche pour sécuriser le réglage.
Outils électroniques : Ces modèles sont généralement programmés via des commandes placées sur le manche. Les valeurs de couple sont affichées sur un écran à cristaux liquides, offrant une lecture claire et précise. L'utilisateur peut suivre l'évolution du serrage en temps réel.
Il est important de noter que les graduations du réglage du couple sur certains tournevis dynamométriques peuvent manquer de visibilité, rendant l'opération plus délicate.
Utilisation et entretien de votre tournevis dynamométrique
Une fois réglé, l'utilisation et l'entretien adéquats de votre tournevis dynamométrique sont essentiels pour garantir sa précision et sa longévité.
Comment être sûr d'avoir serré au bon couple ?
L'utilisation d'un tournevis dynamométrique est la clé pour s'assurer d'avoir serré au bon couple. Lorsque le couple préréglé est atteint, le mécanisme interne de l'outil se déclenche (clic sonore, sensation de glissement, ou signal lumineux/sonore pour les modèles électroniques). C'est le signal pour arrêter d'appliquer de la force.
Pour les outils mécaniques à lecture directe, il faut surveiller attentivement l'aiguille suiveuse et arrêter le serrage dès qu'elle atteint la valeur de couple souhaitée.
Puis-je réaliser des desserrages avec un outil dynamométrique ?
En règle générale, les outils dynamométriques sont conçus pour le serrage et non pour le desserrage. Leur mécanisme est optimisé pour appliquer une force contrôlée dans un sens. Cependant, certains outils spécifiques peuvent proposer un "mode desserrage" dans des situations particulières, notamment pour le serrage sur des vis à pas inversé (sens anti-horaire). Il est crucial de consulter la notice de votre outil pour connaître ses capacités exactes.
Que faire après une période de stockage de mon outil dynamométrique ?
Après une période de stockage, il est recommandé de remettre en condition le mécanisme de l'outil. Si l'outil est dans sa première année d'utilisation, réglez-le au maximum de sa capacité et faites-le déclencher au minimum 5 fois d'affilée. Cette procédure aide à remettre en état le mécanisme interne.
Comment stocker mes outils dynamométriques ?
Le stockage adéquat est crucial pour préserver la précision de votre outil. Il doit être rangé à l'abri des chocs, de l'humidité et des changements de température brusques. Pour les clés dynamométriques, il est conseillé de les régler sur le couple le plus bas avant de les ranger. Cela évite que la tige de réglage ne reste sous tension, ce qui pourrait affecter sa précision à long terme.
Que dois-je faire si je fais tomber ma clé dynamométrique ?
Un outil dynamométrique est un instrument de précision. Si vous faites tomber votre clé dynamométrique, il est impératif de la faire vérifier. Si vous possédez un banc de contrôle, effectuez un test. Sinon, renvoyez l'outil à SAM Outillage pour un contrôle professionnel. Cela garantira qu'il conserve ses caractéristiques techniques et sa précision.
Comment régler une clé dynamométrique
Précision et conformité : Garantir la fiabilité de vos outils
La précision des outils dynamométriques est un point essentiel pour leur efficacité.
Les outils dynamométriques sont-ils aussi précis en bas couple qu'en haut couple ?
Oui, conformément à la norme ISO 6789, les outils dynamométriques sont conçus pour offrir une précision comparable, que ce soit pour des couples de serrage bas ou élevés. La norme ISO 6789 définit les tolérances de précision pour les outils de serrage au couple. La précision de déclenchement est généralement de l'ordre de ± 6 % de la valeur de couple définie, selon les conditions d'utilisation et la plage de réglage.
Comment être sûr que mes outils dynamométriques sont toujours conformes à la norme ?
Pour garantir la conformité et la précision de vos outils dynamométriques, un étalonnage régulier est indispensable. Conformément à la norme ISO 6789, les outils dynamométriques doivent être étalonnés tous les ans ou tous les 5000 cycles après leur première mise en fonctionnement par l'utilisateur.
A quoi sert un certificat d'étalonnage ?
Le certificat d'étalonnage, comme le certificat d'étalonnage SAM, est la preuve que votre outil a été contrôlé conformément à la norme ISO 6789. Il atteste que votre outil dynamométrique est bien calibré et donc opérationnel et fiable pour son usage. En cas de doute sur la précision de votre outil, il est fortement recommandé de le renvoyer chez SAM Outillage pour un contrôle et l'obtention d'un nouveau certificat d'étalonnage.
Par qui faire réaliser l'entretien de mes outils dynamométriques (étalonnages) ?
L'entretien et l'étalonnage de vos outils dynamométriques doivent être réalisés par des professionnels qualifiés. Les fabricants d'outils, tels que SAM Outillage, proposent généralement des services d'étalonnage et de maintenance pour leurs produits.
Quelles garanties pour mes outils dynamométriques ?
La plupart des outils dynamométriques sont soumis à une garantie. Les conditions de garantie applicables sont généralement indiquées sur chaque fiche produit. Il est conseillé de consulter la page récapitulative des garanties sur le site du fabricant ou dans leur catalogue dédié à la dynamométrie pour connaître les détails.
Applications spécifiques du tournevis dynamométrique
Le tournevis dynamométrique trouve son utilité dans une multitude de secteurs où la précision est reine.
Tournevis dynamométriques pour l'industrie automobile, l'aéronautique et l'électronique
Ces secteurs exigent une précision extrême. Les tournevis dynamométriques sont essentiels pour le montage de composants sensibles, où un serrage incorrect peut avoir des conséquences graves. Les plages de réglage de couple varient généralement entre 0,1 et 10 Nm, offrant une grande flexibilité. Les matériaux robustes comme l'acier inoxydable garantissent une résistance à la corrosion et une durabilité accrues.
Tournevis dynamométriques pour électriciens
Dans le domaine de l'électricité, les couples de serrage sont souvent faibles, typiquement entre 1,3 et 9 Nm. Un tournevis dynamométrique pour électricien permet d'éviter le sur-serrage des bornes, des connecteurs ou des composants sensibles, tout en assurant un contact électrique correct et fiable. Un serrage insuffisant peut créer un jeu au niveau de la connexion électrique, ce qui peut causer des problèmes à terme.
Utilisation sur différents matériaux
Les tournevis dynamométriques Würth peuvent être utilisés sur une variété de matériaux, y compris l'acier zingué, galvanisé, inoxydable et l'aluminium. L'outil contrôle le couple de serrage indépendamment de la nature du matériau de la vis. Le contrôle précis du couple est particulièrement important sur des matériaux plus tendres comme l'aluminium, afin d'éviter le sur-serrage qui pourrait arracher le filetage ou endommager la tête de vis.
Tournevis dynamométrique vs. Clé dynamométrique : Les distinctions clés
Il est important de ne pas confondre un tournevis dynamométrique et une clé dynamométrique, bien qu'ils partagent le principe du contrôle du couple.
Tournevis dynamométrique : Il s'agit d'un outil de vissage manuel conçu pour appliquer un couple précis sur des vis. Il est généralement équipé d'un porte-embout (souvent 1/4" ou 4 mm) et d'un mécanisme de réglage du couple. Il est idéal pour les vis à tête cruciforme, Torx, six pans, etc.
Clé dynamométrique : Cet outil est destiné au serrage d'écrous et de boulons. Elle est caractérisée par un entraînement carré (1/4", 3/8", 1/2", 3/4") et une tête à cliquet. Les clés dynamométriques sont dimensionnées en fonction des couples de serrage et de la taille des boulons.
Il est à noter que l'utilisation de rallonges ou d'adaptateurs avec un tournevis dynamométrique peut altérer la transmission du couple et affecter la précision du serrage. Il est donc généralement déconseillé d'utiliser des rallonges sur ces outils.
Conclusion : L'outil indispensable pour des assemblages fiables
Le tournevis dynamométrique est bien plus qu'un simple outil de vissage ; c'est une garantie de précision, de sécurité et de fiabilité pour tous vos assemblages. Qu'il s'agisse d'applications industrielles critiques, de travaux électriques délicats ou de montages mécaniques de précision, maîtriser son réglage et son utilisation vous permettra d'éviter les erreurs coûteuses et de garantir la performance de vos réalisations. N'oubliez jamais l'importance de l'étalonnage régulier pour maintenir la précision de votre outil et de le stocker dans des conditions optimales pour prolonger sa durée de vie.
