Le béton, matériau omniprésent dans nos constructions, représente la pierre angulaire de l'ingénierie moderne. Sa composition, apparemment simple, recèle une complexité fascinante qui se révèle sous le regard du microscope. Cet article vous propose une exploration détaillée des composants du béton, du gravier au sable, en passant par le ciment et l'eau, et met en lumière l'importance des techniques de microscopie pour comprendre la formation et la structure de ce matériau aux propriétés exceptionnelles.
L'Essence du Béton : Composition et Rôles des Constituants

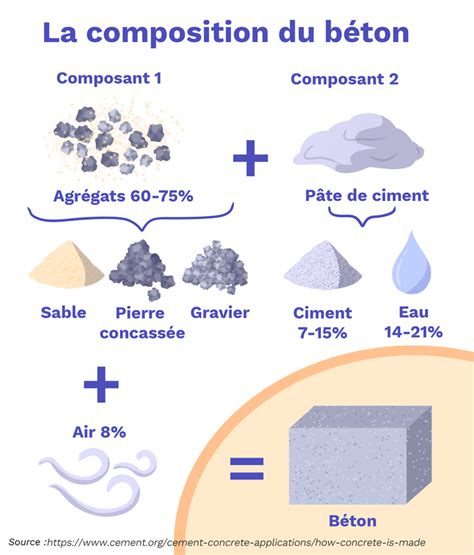

Le béton est un matériau composite, résultat du mélange de plusieurs éléments clés : les granulats (sable et gravier), le ciment et l'eau. Le ciment agit comme le liant, assurant la cohésion de l'ensemble, tandis que le sable et le gravier forment le squelette du matériau. L'eau, quant à elle, déclenche la réaction chimique qui solidifie le mélange.
Historiquement, le ciment est connu depuis l'Antiquité. Les Romains utilisaient déjà le "caementum" romain, un ciment de pouzzolane obtenu en chauffant de la craie pour la transformer en chaux, puis en la mélangeant à de l'eau et des cendres volcaniques. Cette formulation, bien que perdue pendant des siècles, a été redécouverte grâce à l'ingénieur français Vicat, qui a analysé les constructions romaines. Au cours de ce processus, une réaction entre la chaux hydratée et la silice des cendres forme un gel de tobermorite, principalement constitué de trihydrate de silice tricalcique.
Les ciments modernes se déclinent en plusieurs types :
Ciments pouzzolanes nouvelles générations (ciments aux cendres volantes) : Ces ciments contiennent des particules fines de silice et d'alumine, récupérées des produits non brûlés de la combustion du charbon dans les centrales thermiques. Leur utilisation permet de réduire la quantité de CO2 émise lors de la fabrication, contribuant ainsi à la production de bétons dits "décarbonés". Ces cendres sont ainsi retranchées du bilan carbone dans la fabrication des ciments.
Ciment de Portland : Obtenu en chauffant de la craie et de l'argile à très haute température (1450°C), ce procédé, rendu possible par le développement de l'industrie du charbon au XIXe siècle, a été breveté en 1824 par Aspdin. Le ciment de Portland est plus résistant que le ciment de pouzzolane. Cependant, sa fabrication est énergivore et très polluante, émettant environ 850 kg de CO2 par tonne de ciment produite, ce qui représente 5% des émissions anthropiques de CO2.
Ciments aux laitiers : Fabriqués depuis les années 1970, ces ciments utilisent le laitier de haut fourneau, un sous-produit de l'industrie sidérurgique. Ce laitier, composé principalement de silice, d'alumine et de chaux, réagit avec l'eau en présence de soude pour former un aluminosilicate de sodium et gélifier l'ensemble. Ce procédé est intéressant d'un point de vue environnemental car il valorise un déchet industriel, en faisant un exemple de ciment décarboné.
Le béton est le matériau de construction le plus utilisé dans le monde, représentant dix milliards de tonnes annuellement, en raison de son faible coût de production (un peu plus de 100 euros/m³).
La Précision du Dosage : Clé de la Performance du Béton
Maîtriser le dosage du béton est essentiel pour garantir la durabilité et la résistance des constructions. Un béton correctement dosé assure une structure solide et pérenne, capable de résister aux intempéries et à l'usure du temps. L'équilibre s'acquiert en respectant scrupuleusement les proportions de sable, de gravier, d'eau et de ciment.
Plusieurs méthodes de dosage existent pour obtenir un mélange sable-gravier optimal :
La technique de la "pelle" : Cette méthode consiste à mesurer chaque matériau (ciment, sable, gravier) avec le même nombre de pelletées. Bien que simple, elle peut nécessiter des ajustements pour une précision absolue.
La technique du "seau" : L'utilisation de seaux de tailles identiques pour doser chaque composant simplifie la mesure volumétrique et réduit les imprécisions. Cette technique est souvent recommandée pour les amateurs.
Le béton prêt à l'emploi : Pour une praticité maximale, le béton livré par camion garantit un mélange optimal et est prêt à être utilisé sur chantier.
Les erreurs courantes à éviter lors du dosage incluent l'ajout excessif d'eau, qui peut affaiblir le mélange et rendre le béton friable, ainsi que le non-respect des proportions sable-gravier-ciment. Pour une résistance standard, un ratio de 1 volume de ciment pour 4 volumes de mélange sable/gravier est généralement préconisé.
L'optimisation du mélange dépend de la nature du projet. Pour les fondations ou les structures porteuses nécessitant une grande résistance, une proportion plus élevée de ciment est recommandée. Le choix des granulats joue également un rôle déterminant : des agrégats plus grossiers améliorent la résistance à la compression, tandis que des granulats plus fins favorisent une finition lisse. Des additifs peuvent être utilisés pour adapter le mélange à des environnements spécifiques ou à des conditions climatiques particulières.
COMMENT DÉTERMINER LA QUANTITÉ DE SABLE GRAVIER ET CIMENT DANS 1m³ de BETON
Le Rôle Crucial des Granulats : Sable et Gravier
Les granulats, constitués de sable et de gravier, forment le squelette du béton. Le sable, composé de grains plus fins, remplit les interstices entre les graviers plus gros. La granulométrie, c'est-à-dire la taille des grains, a une influence directe sur les propriétés du béton frais et durci.
Il existe différentes tailles de gravier pour béton :
- Gravier grain de riz : Dimension maximale D inférieure ou égale à 6,3 mm.
- Petit gravier (gravillon) : Dimension maximale D inférieure ou égale à 16 mm.
- Gros gravier : Dimension maximale D inférieure ou égale à 63 mm.
Plus les graviers utilisés sont gros, meilleure sera la résistance finale du béton, à quantité de ciment égale. En revanche, de plus petits graviers nécessitent une quantité plus importante de pâte de ciment pour être correctement enrobés, en raison de leur surface spécifique plus élevée.
La facilité de mise en place du béton est également liée à la granulométrie. Un béton courant avec un gravier de D20 ou D22 se met en place aisément, surtout s'il s'agit d'un béton fluide de consistance S4.
Pour le béton armé, la taille maximale des granulats (Dmax) est limitée par l'espacement entre les armatures et leur enrobage. Le Dmax doit être suffisamment petit pour permettre au béton frais de circuler entre les armatures et les parois du coffrage, assurant ainsi un remplissage complet et un bon enrobage des armatures. Il est fortement conseillé de choisir des dimensions de granulats permettant une bonne continuité de la courbe granulométrique pour obtenir un béton maniable, homogène et compact.
Pour les bétons décoratifs comme le béton désactivé ou lavé, l'aspect esthétique doit être pris en compte dans le choix du gravillon, en plus des critères techniques.
Le Microscope Révélateur : Comprendre la Structure du Béton
L'utilisation de techniques de microscopie permet de zoomer sur la structure intime du béton, révélant la formation et l'organisation de ses composants à une échelle nanoscopique. Un grossissement de 20 millions de fois permet de découvrir le cœur du matériau.
La prise du béton, étape cruciale de sa solidification, résulte de la réaction d'hydrolyse des ions oxydes présents dans le ciment. Cette réaction est exothermique, c'est-à-dire qu'elle dégage de la chaleur. L'élévation de température peut être significative, surtout dans les ouvrages de grande taille. Pour éviter l'apparition de fissures dues à cette dilatation thermique, on peut ajouter du calcaire broyé ou du laitier, dont la réaction d'hydratation est moins exothermique.
Dans les ciments Portland actuels, l'ajout de sulfate de calcium (gypse) est essentiel pour réguler les propriétés mécaniques. Un taux de sulfatage trop faible entraîne un refroidissement prématuré du béton, rendant sa mise en place difficile, tandis qu'un taux trop fort diminue la résistance mécanique. Ces mécanismes ont été étudiés grâce à des mesures par calorimétrie isotherme à mesure de flux thermique.
D'un point de vue mécanique, le béton est fluide lors du malaxage, mais prend en quelques heures et durcit complètement en 100 heures. Sa densité est d'environ 2,3, car c'est un matériau poreux dans lequel l'eau peut circuler. Ses propriétés de compression sont bonnes (environ 30 MPa), mais sa résistance à la traction est faible. C'est pourquoi le béton est souvent associé à l'acier pour former le béton armé, qui reprend les efforts de traction.
Le béton précontraint, découvert par Eugène Freyssinet, utilise des câbles tendus au sein du béton pour créer des tensions internes. Ces câbles, mis en tension avant ou après la prise du béton, induisent une compression de l'ouvrage au repos, lui permettant de résister aux charges d'exploitation et aux variations climatiques. Tant que ces tensions mécaniques subsistent, le risque de fissures est limité, évitant ainsi la corrosion des armatures en acier.
L'Évolution du Béton : Adjuvants et Bétons de Haute Performance
Aujourd'hui, plus de 95% des bétons incorporent des adjuvants. Ces produits, ajoutés en faible quantité, modifient les propriétés du mélange à l'état frais ou durci sans en altérer les caractéristiques mécaniques, physiques ou chimiques. On distingue trois grandes catégories d'adjuvants :
- Modificateurs d'ouvrabilité : appelés plastifiants et superplastifiants.
- Modificateurs de prise et de durcissement : accélérateurs ou retardateurs.
- Modificateurs de propriétés : entraîneurs d'air, hydrofuges de masse ou rétenteurs d'eau.

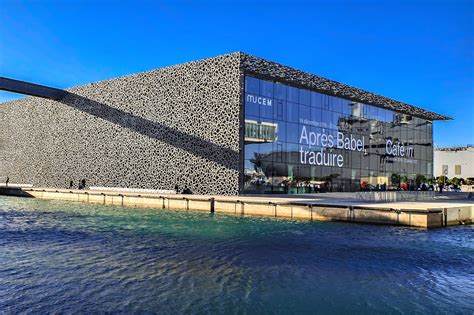

Ces avancées permettent d'obtenir des bétons de très haute performance, atteignant actuellement 150 MPa, notamment grâce à l'ajout de fibres organiques. Ces bétons permettent de s'affranchir de l'acier et de réaliser des structures fines et élégantes, comme celles du MUCEM de Marseille.
Des bétons luminescents, contenant des pigments photoluminescents, sont utilisés pour éclairer les ponts routiers la nuit. D'autres bétons innovants intègrent des nanoparticules de dioxyde de titane (TiO2) pour se nettoyer grâce à un effet photocatalytique, oxydant les mousses et moisissures qui apparaissent sur les façades.
L'étude microscopique du béton est donc essentielle pour comprendre ses propriétés, optimiser ses performances et développer de nouvelles générations de matériaux encore plus durables et fonctionnels. Le voyage au cœur du parpaing, composé de gravier, de sable, de ciment et d'eau, révèle la sophistication d'un matériau apparemment simple, mais fondamental pour notre environnement bâti.
