L'éclairage LED, sous forme de rubans ou de néons flexibles, offre une flexibilité esthétique et une efficacité énergétique remarquables. Que vous cherchiez à créer une ambiance lumineuse personnalisée dans votre salon, à mettre en valeur des éléments architecturaux ou à dynamiser un espace commercial, comprendre les bases du raccordement est essentiel. Cet article vous guidera à travers les méthodes de connexion les plus courantes, les considérations électriques fondamentales et les bonnes pratiques pour une installation réussie et sécurisée.
Les Fondamentaux de l'Électricité pour l'Éclairage LED
Avant de vous lancer dans l'installation, il est crucial de maîtriser quelques concepts électriques de base qui régissent le fonctionnement des rubans et néons LED basse tension.
Tension (Voltage - V)
Le voltage, abrégé en "V", représente la "pression" électrique qui pousse le courant à travers un circuit. Pour les systèmes d'éclairage LED basse tension, vous rencontrerez principalement trois niveaux de voltage : 12V, 24V et 48V. Il est important de noter que les produits en 230V, qui ne nécessitent pas d'alimentation externe, ne seront pas abordés dans ce guide. Une idée reçue courante est qu'un ruban LED en 12V éclaire moins qu'un ruban en 24V ou 48V. Cette perception est erronée ; le choix du voltage dépend avant tout de la longueur de ruban ou de néon que vous souhaitez installer.
- 12V : Ce voltage permet de conduire le courant sur une longueur maximale de 5 mètres sans perte notable d'intensité lumineuse. Au-delà de cette limite, une diminution de la luminosité devient visible.
- 24V : Le voltage de 24V offre une capacité de conduction de courant plus étendue, allant jusqu'à 10 mètres. Pour certains modèles spécifiques, comme le ruban LED 2835, cette limite peut même s'étendre à 20 mètres.
- 48V : Avec 48V, la longueur maximale de conduction de courant peut atteindre 20 mètres, offrant ainsi une grande flexibilité pour les projets d'envergure.
Puissance (Watts - W)
Les watts (W) indiquent la quantité d'énergie consommée par votre ruban ou néon LED. Cette mesure est essentielle pour dimensionner correctement votre alimentation électrique.
Intensité (Ampérage - A)
L'ampérage, mesuré en ampères (A), se calcule en divisant la puissance totale consommée (en Watts) par le voltage (en Volts) de votre installation (Ampérage = Watts totaux / Voltage). Il est impératif de prendre en compte l'ampérage calculé lors du choix de votre alimentation, de votre contrôleur/variateur et de vos connectiques, car ces composants ont des limites d'ampérage qu'il ne faut pas dépasser pour éviter toute surcharge ou dommage.
Astuce : Dans certaines situations, opter pour un système en 24V au lieu du 12V peut être judicieux. Cela permet d'obtenir un ampérage plus bas pour une longueur de ruban équivalente, ce qui simplifie le câblage, réduit la charge sur les contrôleurs et permet potentiellement l'utilisation de câbles de plus faible section.
Méthodes de Connexion : Série vs. Parallèle
Pour connecter plusieurs sections de rubans ou de néons LED à une seule alimentation, deux méthodes principales s'offrent à vous : le montage en série et le montage en parallèle. Chaque méthode présente ses avantages et ses inconvénients, et le choix dépendra de la configuration de votre projet et de vos préférences.
Montage en Série
Le montage en série consiste à connecter les sections de rubans ou de néons les unes à la suite des autres, formant ainsi une chaîne continue. L'image la plus parlante pour illustrer ce montage est celle d'un train, où la locomotive représente l'alimentation (ou le contrôleur) et les wagons sont les différentes sections de ruban.
Pour pousser la visualisation plus loin : une "locomotive" en 12V ne pourra "tirer" qu'une chaîne de 5 mètres de wagons, tandis qu'une locomotive en 24V pourra tracter jusqu'à 10 mètres de wagons, indépendamment du nombre de wagons individuels.
Avantages du montage en série :
- Simplicité de câblage : Il est généralement plus simple à mettre en œuvre, notamment grâce à l'utilisation de connecteurs spécifiques qui relient directement les rubans entre eux ou à des fils nus. Ces connecteurs sont disponibles pour la plupart des types de rubans et certains néons.
- Moins de câblage : Un seul câble d'alimentation (ou reliant au contrôleur) est nécessaire pour l'ensemble des rubans connectés en série.
- Moins de câbles : Par rapport au montage en parallèle, le montage en série requiert une quantité de câble moins importante.
Inconvénients du montage en série :
- Dépendance des sections : Si l'une des sections de ruban tombe en panne, cela peut affecter l’ensemble du montage, interrompant l'éclairage de toutes les sections connectées en aval.
- Perte de luminosité : La tension se divise entre les différentes sections de ruban. Si la longueur totale dépasse les limites recommandées pour le voltage utilisé, cela entraîne une diminution progressive de la luminosité sur les sections les plus éloignées de l'alimentation.
Étapes pour un montage en série :
- Calcul de la longueur totale : Assurez-vous que la longueur combinée de toutes vos sections de rubans ne dépasse pas la limite maximale recommandée pour le voltage choisi (5m pour 12V, 10m pour 24V, 20m pour 48V).
- Calcul de l'ampérage : Déterminez la puissance totale de vos rubans (longueur totale x watts/mètre) et divisez-la par le voltage pour obtenir l'ampérage total. Ce calcul est crucial pour choisir une alimentation et un contrôleur/variateur capables de supporter cette charge.
- Connexion des rubans : Reliez les rubans les uns à la suite des autres en respectant scrupuleusement la polarité (+ et - indiqués sur chaque ruban). Vous pouvez utiliser des connecteurs à clipser ou réaliser des soudures pour prolonger les connexions.
- Raccordement à l'alimentation : Connectez la première section de ruban à votre alimentation (ou d'abord au contrôleur/variateur si vous en utilisez un), en veillant à respecter la polarité.
Montage en Parallèle
Le montage en parallèle consiste à connecter chaque section de ruban ou de néon LED directement à l'alimentation (ou au contrôleur/variateur). Pour illustrer ce montage, imaginez l'alimentation comme le tronc d'un arbre, et chaque section de ruban comme une branche qui part directement de ce tronc. Le tronc peut supporter un grand nombre de branches, à condition qu'il soit suffisamment dimensionné.
Avantages du montage en parallèle :
- Indépendance des sections : Chaque section de ruban fonctionne indépendamment des autres. Si une section venait à tomber en panne, les autres sections continueraient à s'allumer normalement.
- Luminosité constante : La tension reste la même pour chaque ruban connecté en parallèle, garantissant ainsi une luminosité constante sur toute la longueur sans perte d'intensité.
Inconvénients du montage en parallèle :
- Complexité de câblage : Ce montage est généralement plus complexe à réaliser car il faut relier individuellement chaque section de ruban à l'alimentation (ou au contrôleur/variateur).
- Plus de câblage : Il nécessite une quantité de câble plus importante qu'un montage en série, car chaque ruban doit être relié à la source d'alimentation.
Étapes pour un montage en parallèle :
- Calcul de la longueur totale : Déterminez la longueur totale de vos sections de rubans.
- Calcul de l'ampérage : Calculez l'ampérage total nécessaire (longueur totale x watts/mètre) / voltage. Ce chiffre est essentiel pour choisir une alimentation et un contrôleur/variateur dont la capacité correspondra à la demande totale.
- Raccordement des rubans : Reliez toutes vos sections de rubans ou de néons LED directement à l'alimentation ou au contrôleur/variateur. Les bornes de raccordement de ces appareils sont souvent conçues pour accueillir plusieurs fils. Des connecteurs multiples peuvent être utiles, mais la solution la plus fiable et la plus professionnelle consiste souvent à souder les fils en les ramifiant depuis l'alimentation.
- Vérification des connexions : Assurez-vous que toutes vos sections sont correctement raccordées, en particulier si vous utilisez des rubans ou néons multicolores (RGB, RGBCCT, etc.), où le respect de la polarité pour chaque couleur est primordial.
L'Importance Stratégique du 24V
Dans de nombreux projets d'éclairage LED, le choix du voltage 24V s'avère particulièrement judicieux par rapport au 12V. Cette préférence s'explique par plusieurs raisons pratiques :
- Doublement de la longueur en série : Le 24V permet de doubler la longueur maximale d'un ruban LED en montage série sans perte d'intensité lumineuse, passant de 5 mètres en 12V à 10 mètres (voire 20 mètres pour certains modèles) en 24V. Cela simplifie grandement la planification et l'installation pour des projets nécessitant de longues lignes d'éclairage.
- Réduction de l'ampérage en parallèle : Pour un même nombre de watts consommés, le voltage de 24V divise par deux l'ampérage requis par rapport au 12V. Cela signifie que les alimentations et les contrôleurs peuvent être moins puissants (et donc potentiellement moins chers ou plus compacts), et les câbles peuvent être de plus faible section, ce qui facilite le passage dans les gaines ou les profilés.
- Meilleure gestion des contrôleurs : De nombreux contrôleurs et variateurs de lumière sont conçus pour fonctionner avec des systèmes 24V, offrant ainsi une compatibilité et des fonctionnalités accrues.
Quel est le meilleur ruban LED 2026 ? comparatif nombre de LED par mètre ? Ruban LED COB
Sécurité et Bonnes Pratiques d'Installation
L'installation de systèmes d'éclairage LED, bien que souvent accessible aux bricoleurs, requiert une attention particulière aux aspects de sécurité électrique.
Choix des Connecteurs
Utilisez impérativement des connecteurs appropriés et vérifiez leur compatibilité avec le type de ruban que vous utilisez (SMD ou COB, monocouleur ou multicolore, étanche ou non étanche). Un connecteur inadapté peut entraîner des faux contacts, une surchauffe, voire un incendie. En cas de doute, n'hésitez pas à contacter un professionnel ou à vérifier les spécifications techniques de vos produits.
Respect de la Polarité
Le sens de branchement de chaque produit est crucial. Le respect de la polarité (+ et -) est fondamental pour le bon fonctionnement et la longévité de vos rubans LED. Une inversion de polarité peut endommager irrémédiablement le ruban.
Ne Pas Dépasser les Capacités
Il est impératif de ne jamais dépasser la capacité nominale de votre alimentation, de votre contrôleur/variateur et de vos connectiques en termes de puissance et d'ampérage. Une surcharge peut entraîner une surchauffe, une défaillance prématurée des composants, voire un risque d'incendie. Un calcul précis de la consommation totale est donc une étape non négociable.
Faire Appel à un Professionnel
Si vous n'êtes pas à l'aise avec les notions d'électricité, ou si votre projet implique des configurations complexes (par exemple, l'utilisation de rubans RGBCCT avec 6 fils, ou des installations dans des environnements humides), il est fortement recommandé de faire appel à un électricien qualifié. Un professionnel saura garantir une installation sécurisée, conforme aux normes en vigueur, et optimisée pour vos besoins.
Rénovation : Remplacer les Néons Traditionnels par des Bandes LED
La modernisation de votre éclairage par le remplacement de tubes néon traditionnels par des bandes LED constitue une solution technique optimale, combinant accessibilité économique et simplicité d’exécution. Cette intervention, réalisable sans travaux conséquents, requiert néanmoins le respect de principes fondamentaux en matière de sécurité électrique. L’adoption de cette technologie avancée vous garantit une réduction substantielle de votre consommation énergétique, associée à une qualité d’éclairement supérieure.
Analyse Préalable de l'Installation Existante
Les tubes fluorescents traditionnels, communément désignés sous l’appellation « néons », reposent sur un principe de fonctionnement radicalement différent des systèmes LED modernes. Ils nécessitent un ballast pour réguler le courant et un starter pour initier l'allumage. Pour procéder à leur identification, il faut accéder au luminaire après interruption complète de l’alimentation électrique. Le starter se présente sous forme cylindrique enfichable, tandis que le ballast est généralement intégré à l'arrière de la réglette.
L’infrastructure électrique existante s’avère généralement compatible avec l’intégration d’une bande LED sans modifications structurelles majeures. Il convient néanmoins de vérifier les paramètres techniques fondamentaux : tension d’alimentation (normalisée à 220-240V en France) et état des conducteurs existants. Une dégradation des câbles ou une installation obsolète peut nécessiter une mise en conformité préalable.
Avantages de la Technologie LED
La transition vers la technologie LED représente une amélioration significative comparativement aux tubes fluorescents conventionnels. Les bandes LED présentent une efficience énergétique significativement supérieure pour un niveau d’éclairement équivalent. La longévité opérationnelle des LED constitue un avantage technique majeur, atteignant fréquemment 30 000 à 50 000 heures de fonctionnement, contre 10 000 à 15 000 heures pour les néons traditionnels. Cette caractéristique se traduit par une diminution substantielle des interventions de maintenance et des coûts associés. Les systèmes LED offrent une qualité d’éclairement optimale, exempte d’effet stroboscopique et de scintillement.
Choix des Composants LED
Plusieurs paramètres techniques déterminent la sélection d’une bande LED appropriée à votre projet :
- Température de couleur :
- Blanc chaud (2700-3000K) : Optimal pour les espaces de relaxation (salon, chambre).
- Blanc neutre (4000-4500K) : Recommandé pour les zones fonctionnelles (cuisine, bureau).
- Blanc froid (6000-6500K) : Adapté aux espaces nécessitant une acuité visuelle maximale.
- Puissance :
- Éclairage principal (14,4 W/m ou plus) : Idéal pour un éclairage direct ou indirect en corniche.
- Éclairage secondaire ou d'ambiance (environ 9,6 W/m) : Convient pour un éclairage d'ambiance ou fonctionnel.
- Éclairage décoratif (4,8 W/m) : Suffisant pour des besoins purement décoratifs.
- Alimentation : Calculez la consommation cumulée de vos bandes LED et appliquez un coefficient de sécurité de 20% pour déterminer la puissance appropriée de votre transformateur LED. Par exemple, pour 3 mètres de bande consommant 10W/m, un transformateur d'une puissance minimale de 36W est recommandé.

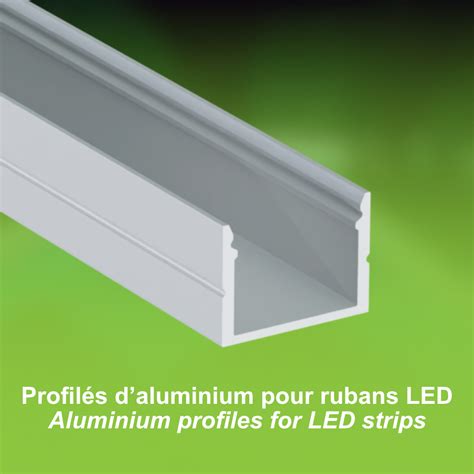

- Accessoires : Des profilés aluminium avec diffuseurs assurent la dissipation thermique et la protection mécanique. Des connecteurs et conducteurs de liaison permettent une installation professionnelle sans soudure. Des systèmes de fixation garantissent un maintien optimal des profilés.
Méthodologie d'Installation
La conversion d'un système d'éclairage fluorescent vers une solution LED requiert une méthodologie précise.
- Sécurisation électrique : Confirmez l'absence de potentiel électrique à l'aide d'un testeur de tension normalisé.
- Démontage : Retirez méthodiquement le tube fluorescent et son support, en préservant les points de fixation existants si possible.
- Neutralisation du ballast : Si vous réutilisez une ancienne réglette, il est indispensable de retirer ou de shunter le ballast. Les néons LED possèdent leur propre driver électronique. La présence d'un ballast et d'un driver simultanément entraînerait un dysfonctionnement, voire une panne.

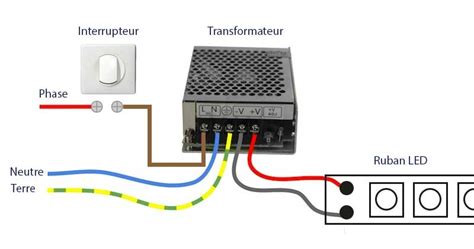

- Raccordement : Connectez les fils d'alimentation existants directement aux bornes d'entrée 220V du transformateur LED, puis établissez la liaison entre la sortie basse tension du transformateur et votre bande LED, en respectant scrupuleusement les spécifications techniques du fabricant et la polarité.
- Fixation : Installez la bande LED, idéalement dans un profilé aluminium avec diffuseur pour une finition professionnelle, une meilleure diffusion lumineuse et une protection accrue. Le transformateur peut être logé discrètement à proximité.
Personnalisation et Découpe des Rubans LED
La flexibilité des rubans LED permet une adaptation précise à la longueur souhaitée. Cependant, il est crucial de respecter les marques de découpe indiquées sur le ruban.
Certains produits, comme les rubans LED néon, ont des longueurs de coupe précises, souvent multiples de 1,67 cm. Si vous avez besoin d'une longueur très spécifique, certains fournisseurs proposent des services de découpe et de raccordement sur mesure, à condition que la longueur demandée soit un multiple de ces segments prédéfinis.
Pour des installations sur mesure, des outils de base sont nécessaires : un mètre ruban pour mesurer, une paire de ciseaux tranchants ou un couteau utilitaire pour couper, et des clips de montage ou du ruban adhésif pour fixer les bandes.
Solutions Avancées : Contrôleurs DMX et Néons LED Adressables
Pour des applications d'éclairage plus dynamiques et interactives, des solutions avancées existent.

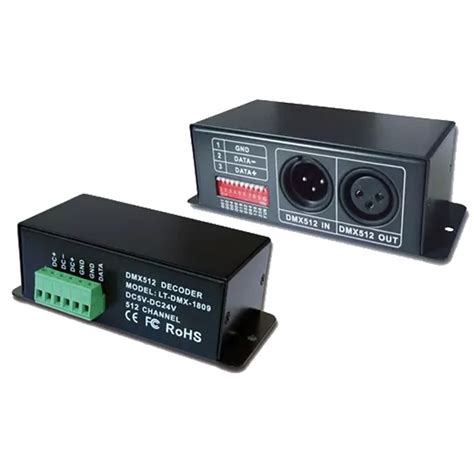

Le Contrôleur DMX ARTECTA, par exemple, est conçu pour transformer les installations d'éclairage 12-24V en expériences visuelles dynamiques. Spécifiquement pensé pour les rubans LED et néons flex adressables, il offre une gestion précise et individuelle de chaque pixel, permettant la création de motifs complexes et d'animations fluides. Sa compatibilité avec une alimentation 12-24V DC et son intégration via le protocole standard DMX512 assurent une synchronisation parfaite avec tout système de contrôle d'éclairage professionnel. Ce type de contrôleur est idéal pour les scènes de concert, les événements, les installations architecturales dynamiques, ou encore pour sublimer des espaces commerciaux avec des jeux de lumière captivants.
Les néons LED adressables permettent un contrôle individuel de chaque segment lumineux, offrant ainsi une palette créative quasi illimitée pour des effets visuels spectaculaires.
Ressources Complémentaires : Vidéos et Conseils
Pour vous accompagner au mieux dans vos projets d'installation, des ressources visuelles et des conseils détaillés sont disponibles. Des vidéos tutorielles peuvent vous guider pas à pas dans le montage des connecteurs électriques sur des rubans LED et des néons LED, en expliquant le matériel nécessaire, les étapes de montage, et les normes de sécurité à respecter pour des connexions étanches et sécurisées. Ces ressources sont précieuses pour garantir des installations durables et conformes.
En résumé, la planification minutieuse, la compréhension des principes électriques de base, le choix des bons composants et le respect des consignes de sécurité sont les clés d'une installation réussie de vos rubans et néons LED. Que vous optiez pour un montage simple en série ou une configuration plus complexe en parallèle, avec ou sans contrôleur avancé, l'éclairage LED offre une multitude de possibilités pour transformer vos espaces.
