L'assemblage des métaux est une discipline fondamentale dans de nombreux domaines de l'ingénierie et de la fabrication, allant de la construction d'infrastructures massives à la création de composants de haute précision. Il s'agit du processus essentiel qui permet de lier des pièces métalliques pour former un objet intégré et robuste. La compréhension approfondie des différentes techniques d'assemblage, de leurs applications spécifiques et des facteurs influençant leur choix est primordiale pour garantir la qualité, la durabilité et la sécurité des structures et des produits finis.
Les Fondements de l'Assemblage Métallique
Un assemblage métallique, dans son essence, vise à combiner ou fusionner deux ou plusieurs pièces de métal. Les méthodes disponibles se répartissent en deux grandes catégories : les procédés de fusion, où le métal de base est fondu, et les procédés à l'état solide, où le métal de base ne fond pas. Chaque approche présente des avantages et des inconvénients distincts, et le choix dépendra des exigences spécifiques du projet.
Les composants clés d'un assemblage typique incluent :
- Les métaux de base : Les pièces initiales destinées à être assemblées.
- Le matériau d'apport : Un matériau supplémentaire, utilisé dans certains procédés, pour faciliter ou renforcer l'assemblage.
- La source de chaleur ou d'énergie : Nécessaire pour de nombreux procédés afin de créer la liaison.
La conception d'assemblage joue un rôle déterminant dans le choix du procédé de soudage approprié. Il existe plusieurs types d'assemblages soudés, chacun adapté à une application spécifique. Un assemblage soudé se forme lorsque deux matériaux ou plus sont assemblés par un procédé de soudage, avec ou sans ajout de matériau d'apport.
Les Différents Types d'Assemblages Métalliques
Les méthodes d'assemblage des métaux sont variées, englobant des techniques traditionnelles et des approches plus modernes. Parmi les plus courantes, on retrouve le soudage, le brasage, la soudure, le rivetage, le boulonnage et l'utilisation d'adhésifs.
Le Soudage : Fusion et Liaison Durable
Le soudage est un procédé qui permet d'assembler des matériaux, tels que les métaux ou les plastiques, par chauffage et fusion. Dans le cas des métaux, le soudage implique la fusion locale de l'acier, avec ou sans apport de métal, afin de reconstituer une continuité de la matière aussi parfaite que possible. C'est une méthode très utilisée en construction métallique car elle permet de réaliser des assemblages solides, durables et esthétiques, particulièrement adaptés aux structures de grande envergure comme les ponts et les tours.
Plusieurs techniques de soudage sont employées dans l'assemblage des métaux :
- Le soudage MIG (Metal Inert Gas) : Également connu sous le nom de soudage à l'arc métallique au gaz (GMAW), il utilise un pistolet d'alimentation en fil qui délivre le métal à souder. Un arc électrique se forme entre le fil et le métal, faisant fondre le fil et joignant les pièces.
- Le soudage TIG (Tungsten Inert Gas) : Aussi appelé soudage à l'arc au tungstène gazeux (GTAW), il utilise une électrode de tungstène non consommable pour former la soudure. Il est réputé pour ses soudures de haute qualité, idéales pour les industries de haute précision comme l'aérospatiale et l'automobile.
- Le soudage à l'arc avec électrode enrobée (SMAW) : Connu sous le nom de "soudage par bâtonnets", il utilise une électrode enrobée d'un flux protecteur qui participe au processus d'assemblage.
- Le soudage avec fil fourré : Similaire au soudage MIG, mais le fil est accompagné d'un centre rempli de flux.
Chaque technique a un impact sur la résistance, l'apparence, le coût, la sécurité et la polyvalence du joint soudé final. L'apport de chaleur, qui peut varier considérablement entre les techniques, influence la profondeur de pénétration et le risque de distorsion. Par exemple, le soudage TIG offre une excellente finition et est souvent privilégié lorsque l'esthétique du joint soudé est importante. En revanche, pour la charpente métallique où la résistance et la vitesse de soudage sont cruciales, le soudage à haute vitesse avec fil fourré pourrait être préféré au soudage TIG, plus lent et plus coûteux.
Cependant, le soudage présente des défis. Il peut entraîner une déformation structurelle et des modifications de l'aspect du matériau dues à la chaleur. De plus, la capacité de soudage est souvent limitée, et la formation de soudeurs qualifiés est coûteuse et chronophage.
Le Brasage et la Soudure : Assemblages à Température Contrôlée
Le brasage et la soudure sont deux procédés thermiques d'assemblage qui utilisent un métal d'apport, mais diffèrent par la température d'application.
- Le Brasage : Il consiste à assembler des pièces métalliques en utilisant un métal d'apport dont le point de fusion est inférieur à celui des pièces à assembler. Le métal d'apport est chauffé jusqu'à fusion et coule dans le joint par capillarité. Le brasage offre l'avantage d'obtenir une connexion étanche et conductrice, particulièrement importante pour les connexions électriques. Il permet également d'assembler différents métaux et assure une surface lisse. La préparation des surfaces est essentielle pour un brasage réussi. Un nettoyage adéquat, l'application de flux pour prévenir l'oxydation et un chauffage précis des pièces sont cruciaux.
- La Soudure : Similaire au brasage, la soudure utilise également un métal d'apport, mais les températures employées sont généralement plus basses. Historiquement, le terme "soudure" était souvent utilisé pour désigner l'assemblage à l'étain. La terminologie peut être source de confusion, car on parle parfois de "soudage à l'étain" pour un procédé de brasage.
Le Rivetage : Une Alternative Mécanique Historique et Fiable
Le rivetage est une technique d'assemblage mécanique qui consiste à introduire une pièce de la forme d'un clou, le rivet, dans un alésage commun aux deux pièces à relier. Les rivets pénètrent dans les pièces à assembler, et leurs extrémités sont déformées pour créer une liaison solide et permanente. Cette méthode est très courante dans les industries de la construction, de l'aérospatiale et de l'automobile, où la précision et la fiabilité sont primordiales.
Historiquement, le rivetage a été le seul procédé d'assemblage utilisable en construction métallique, comme pour la tour Eiffel. Un rivet, préalablement chauffé, était inséré dans les trous, et une seconde tête était formée pour assurer un serrage par frottement. Bien que moins courant dans les constructions modernes, il reste pertinent pour la restauration d'ouvrages anciens.
Les rivets aveugles, ou rivets pop, offrent une solution pratique car ils peuvent être installés d'un seul côté des pièces métalliques. Ils ne nécessitent pas de chaleur, réduisant ainsi le risque de déformation du matériau, et sont faciles à installer. La règle pour percer le bon diamètre pour un rivet est de faire un trou "10% plus grand" que le diamètre du rivet et d'arrondir au demi-millimètre près pour sélectionner le foret.
Le Boulonnage : Flexibilité et Démontabilité

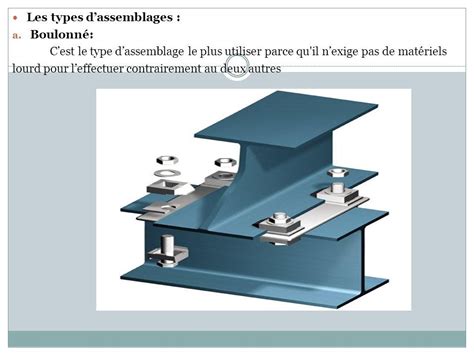

Le boulonnage est le mode d'assemblage le plus courant en construction métallique. Il consiste à fixer des pièces métalliques entre elles à l'aide de boulons et d'écrous. Cette méthode présente plusieurs avantages : elle permet de démonter facilement les éléments assemblés, elle est plus facile à mettre en œuvre que la soudure et elle évite les déformations thermiques.
Un boulon est composé d'une tête, d'un corps fileté et d'un écrou. Des rondelles et autres accessoires peuvent être ajoutés pour optimiser le serrage. Les jeux dans les trous sont généralement de 1 à 2 mm. Les boulons travaillent soit en traction, soit au cisaillement. Les boulons à haute résistance (HR) et à serrage contrôlé sont particulièrement efficaces, car ils créent une pression entre les pièces qui s'oppose au glissement par frottement. Le serrage de ces boulons se fait à l'aide d'une clé dynamométrique. Le boulonnage est plus facile à mettre en œuvre sur un chantier que la soudure.
La règle pour poser des boulons et écrous est que le trou percé doit être plus petit que le diamètre extérieur de la vis afin que les filets puissent s'engager correctement. Par exemple, pour une vis M5 (diamètre 5 mm), le trou doit être de 4,2 mm.
Vis, boulons, et écrous : comprendre les différences - L'avis de Brenner avec Brico Dépôt
Les Assemblages sur Chant, à Recouvrement, en Angle et en T
Au-delà des procédés, la conception de l'assemblage lui-même est cruciale. Voici quelques types de conceptions d'assemblages :
Assemblage bout à bout : Deux pièces sont placées dans le même plan et soudées le long de leurs bords. C'est le type le plus couramment utilisé dans la fabrication de pipelines et de structures. La "face à souder" est façonnée avant le soudage (préparation des bords) pour améliorer la résistance et l'aspect. La forme de la rainure, la largeur de l'écartement et la superposition influencent la qualité de la soudure. Pour les sections minces, un assemblage carré peut suffire ; pour les sections plus épaisses, une rainure est nécessaire. Les défauts courants incluent la porosité, le manque de pénétration et la fissuration.
Assemblage à recouvrement : Deux pièces se recouvrent, et la soudure se forme à l'intersection des surfaces. L'épaisseur de la pièce détermine la zone de recouvrement. Ces assemblages ont de bonnes propriétés mécaniques et assurent une plus grande résistance dans les zones à forte contrainte. Il est important d'éviter tout écartement entre les pièces.
Assemblage sur chant : Les bords des pièces sont presque parallèles ou parallèles l'un par rapport à l'autre. Ces assemblages sont utilisés lorsque les pièces ne sont pas soumises à des contraintes importantes.
Assemblage en angle : Deux pièces sont soudées à 90° en forme de L. Cet assemblage est facile à réaliser et nécessite peu de préparation. Il existe deux types :
- Assemblage en angle fermé : Le bord d'une pièce affleure le bord de l'autre. Il peut nécessiter de meuler la face de la soudure.
- Assemblage en angle ouvert : Les deux bords se rejoignent aux angles, créant une forme en V avec une ouverture visible. Le choix entre les deux dépend de l'épaisseur du matériau et de la résistance requise. Pour les matériaux minces, une vitesse d'avance accrue peut éviter l'étincelage. Cet assemblage peut nécessiter plus de métal fondu.
Assemblage en T : Deux pièces se joignent à 90°, le bord de l'une étant soudé au centre de la surface plane de l'autre, formant un T. Un tuyau soudé à une plaque d'embasement peut aussi former un assemblage en T. Ce type d'assemblage présente une résistance mécanique élevée, surtout lorsqu'il est soudé des deux côtés. Il est crucial de souder du côté susceptible d'être soumis à une contrainte. Pour assurer une pénétration profonde, un angle de travail de 45° est recommandé. En cas de soudage d'épaisseurs différentes, il faut concentrer la soudure sur le matériau le plus épais. L'arrachement lamellaire est un défaut fréquent.
Les Assemblages Mécaniques : Permanents ou Démontables
L'assemblage mécanique, en général, consiste à lier plusieurs pièces ou produits entre eux en utilisant des procédés ou des savoir-faire techniques précis. Il peut être :
- Permanent ou non démontable : L'assemblage ne peut être modifié sans détériorer l'une des pièces. Exemples : soudure, clinchage, frettage.
- Démontable : Les pièces peuvent être séparées sans être détruites. L'accessoire de liaison n'est cependant pas toujours réutilisable. Exemples : vis, rivets, clous.
- Direct : L'assemblage se fait sans pièces intermédiaires, par simple emboîtement ou par déformation des pièces. Exemples : frettage, clinchage.
- Indirect : Un élément intermédiaire est nécessaire pour lier les pièces. Exemples : assemblage par vis, rivet, colle.
Le Sertissage et le Frettage : Techniques Spécifiques
- Le Sertissage : Méthode d'assemblage rapide, principalement utilisée pour raccorder des tubes (chauffage, plomberie, climatisation). Des accessoires comme la pince à sertir sont recommandés.
- Le Frettage : Relie deux pièces avec un ajustement très serré. Il peut se faire à froid (azote liquide, glace carbonique) ou à chaud (induction, gaz). Recommandé pour les installations soumises à de fortes pressions, comme dans l'aérospatiale ou l'automobile.
Le Collage Adhésif : Une Alternative Moderne
L'utilisation d'adhésifs modernes pour assembler les métaux a pris de l'importance. Ces adhésifs offrent des performances comparables, voire supérieures, aux méthodes traditionnelles dans certains cas. Ils permettent des conceptions plus simples, répartissent les charges sur l'ensemble du joint, préservent la résistance initiale des matériaux et ne nécessitent pas de perçage. Les adhésifs époxy et acryliques sont couramment utilisés, offrant une bonne résistance aux contraintes et aux conditions environnementales. Le choix de l'adhésif dépend du type de métal, des exigences de l'application et du temps de durcissement.
Critères de Choix d'un Assemblage
Le choix de la solution d'assemblage appropriée dépend de plusieurs critères essentiels :
- Le coût : Certaines solutions sont plus économiques que d'autres.
- La durée de vie : Pour les usages professionnels, une solution durable et robuste est recherchée.
- L'encombrement : La place occupée par l'assemblage est un facteur important en cas de contraintes d'espace.
- L'esthétique : Le rendu visuel de l'assemblage peut influencer le choix.
- La charge à supporter : Certaines charges nécessitent des assemblages plus résistants.
- La qualité de la surface : Le soudage, par exemple, nécessite une surface propre.
- Les déformations thermiques : Le soudage peut entraîner des déformations à prendre en compte.
- La complexité de l'assemblage : Certains modes d'assemblage sont plus simples à mettre en œuvre.
- La possibilité de démontage : Le boulonnage permet un démontage aisé.
- Le type de métal et ses propriétés : Différents métaux réagissent différemment aux contraintes et aux procédés.
- La taille et la forme des pièces : Ces facteurs peuvent limiter l'applicabilité de certaines méthodes.
- L'environnement de travail : Température, pression, exposition aux produits chimiques.
- Les contraintes de temps et de budget.
Les Alliages et leur Rôle dans l'Assemblage
Les alliages jouent un rôle crucial dans l'assemblage des métaux. Ils sont un mélange de deux éléments métalliques ou plus, conférant des propriétés uniques comme la résistance à la corrosion, une solidité accrue ou une meilleure conductivité.
- Le Laiton : Alliage de cuivre et de zinc, il offre solidité, résistance à la corrosion et excellente conductivité thermique.
- L'Acier Inoxydable : Alliage de fer avec du chrome et du nickel, il est connu pour sa résistance à la corrosion, sa solidité et sa durabilité.
- Les Alliages d'Aluminium : Combinent légèreté et résistance.
Les propriétés des alliages, telles que leur point de fusion, leur résistance à la traction, leur ductilité et leur conductivité, influencent directement l'efficacité et l'adéquation des différentes méthodes d'assemblage. Par exemple, la connaissance du point de fusion d'un alliage est essentielle pour le soudage, afin que le matériau d'apport ait un point de fusion compatible avec le matériau de base.
Conclusion
Le choix de la technique d'assemblage métallique appropriée est une étape critique qui impacte directement la performance, la fiabilité et la durabilité d'un projet. Qu'il s'agisse de soudage, de rivetage, de boulonnage ou de méthodes plus modernes comme le collage adhésif, chaque technique possède ses spécificités. Une compréhension approfondie des différents types d'assemblages, de leurs avantages, de leurs inconvénients et des critères de sélection permettra de faire le choix le plus judicieux pour chaque application, garantissant ainsi des assemblages métalliques solides et pérennes. L'ingénierie intelligente, combinée à un choix judicieux des matériaux et des techniques, offre de nombreuses possibilités pour repousser les limites des assemblages métalliques traditionnels.
