La mise en place d'un réseau d'eau potable, qu'il soit destiné à l'adduction, à l'irrigation ou à l'arrosage, requiert des composants de haute qualité, fiables et conformes aux normes en vigueur. Parmi ces éléments essentiels, le coude laiton pour tube polyéthylène occupe une place de choix. Ce raccord, conçu pour changer la direction d'une canalisation à un angle précis de 90 degrés, est synonyme de robustesse, d'étanchéité et de facilité d'installation, le rendant indispensable tant pour les professionnels que pour les particuliers.
La Fonctionnalité Essentielle du Coude Laiton pour Tube Polyéthylène
Le rôle principal d'un coude laiton est de permettre une transition en douceur dans la direction d'un flux de fluide, généralement de l'eau. Dans le contexte des tubes en polyéthylène (PE) ou en polyéthylène haute densité (PEHD), matériaux de plus en plus privilégiés pour leur flexibilité, leur résistance à la corrosion et leur durabilité, le coude en laiton offre une solution de connexion fiable et pérenne. Il assure une jonction parfaite entre deux segments de tuyau en PE, évitant ainsi les fuites et garantissant l'intégrité du réseau. Sa conception à 90 degrés est particulièrement utile pour naviguer autour des obstacles, optimiser l'agencement des installations dans des espaces restreints comme les regards ou les niches, et faciliter les alignements précis au droit des équipements.
Matériaux et Conception : Gage de Performance et de Durabilité
Le choix du laiton comme matériau pour ces raccords n'est pas anodin. Cet alliage de cuivre et de zinc confère au coude une excellente résistance à la corrosion, ce qui est crucial dans les environnements humides et en contact constant avec l'eau. De plus, il assure une grande robustesse mécanique, capable de supporter les pressions de service et les contraintes liées à l'installation.

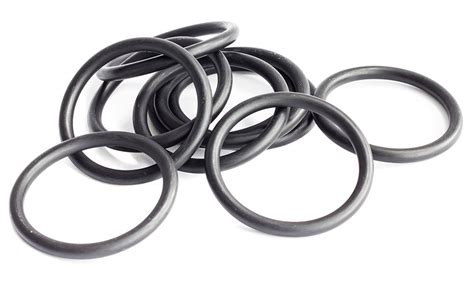

Les raccords laiton pour tube PE, comme ceux proposés par Anjou-Connectique, sont souvent fabriqués à partir de laiton matricé à chaud CW617N-DW, conforme à la norme NF EN 12165-98. Les joints d'étanchéité sont généralement en EPDM 70 sh, un élastomère reconnu pour sa résistance à l'eau et sa durabilité, garantissant une étanchéité parfaite et durable. La bague de crantage et de pression, essentielle pour la fixation du tube, peut être en laiton CW617N ou en acier inoxydable (AISI 304 selon le diamètre), assurant une prise solide et résistante à la corrosion.
Types de Connexions et Configurations Disponibles
Les coudes laiton pour tube PE se déclinent en plusieurs configurations pour répondre aux besoins spécifiques de chaque installation :
- Coudes Égaux : Ils permettent de relier deux tubes de même diamètre avec un changement de direction à 90°. Un exemple est le "Raccord laiton coude égal 90° pour tube PE", disponible en diamètres allant de Ø20 à Ø50, et supportant une pression maximale de 20 bars.
- Coudes Mâles et Femelles : Ces raccords intègrent un filetage (mâle ou femelle) qui permet de les connecter directement à d'autres composants filetés, tels que des robinets, des vannes ou des dispositifs de sécurité. Le "COUDE LAITON MÂLE - PE / MÂLE - SÉRIE 800CM" est un exemple typique, conçu pour les réseaux de distribution d'eau potable, d'arrosage et d'irrigation, offrant une robustesse inégalée et une compatibilité aux normes les plus strictes. La sortie mâle peut varier en dimensions (du 1/2" au 2" selon le Ø PE).
- Manchons Coudés : Ils servent à raccorder un tube PE à un autre élément, souvent avec un changement de direction intégré. Le "Raccord DECA laiton tube PE - Manchon coudé" de Sferaco est un exemple de produit qui se monte sur tube sans démontage préalable du raccord, simplifiant grandement l'installation.
- Appliques Murales Coudées : Spécifiquement conçues pour une fixation murale, elles permettent de déporter une sortie d'eau de manière ordonnée et sécurisée.
- Coudes à Écrou Prisonnier : Ce type de coude facilite la connexion, l'écrou prisonnier permettant un serrage aisé sur le composant à raccorder.
Ces différentes options permettent une grande flexibilité dans la conception et la réalisation des réseaux hydrauliques.
Facilité de Mise en Œuvre : Un Atout Majeur
L'un des avantages indéniables des coudes laiton pour tube PE réside dans leur facilité d'installation. Contrairement aux raccords qui nécessitent soudure ou compétences spécifiques, ces éléments sont conçus pour un montage rapide et intuitif. Le système de serrage, souvent par compression, ne requiert généralement pas d'outils spéciaux. L'insertion du tube en polyéthylène se fait jusqu'à la butée interne du raccord, guidée par la géométrie interne. Ensuite, le serrage de l'écrou de compression assure une étanchéité parfaite et une fixation solide.
Le "Raccord DECA laiton tube PE - Manchon coudé de Sferaco" illustre parfaitement cette simplicité : il suffit d'insérer le tube jusqu'à la butée du raccord et de resserrer l’écrou. De même, le coude laiton 90° pour tube PE à serrage intérieur réduit l’encombrement, facilite l’orientation de la sortie filetée et simplifie les opérations de maintenance. Sur chantier, la bague verrouille la prise avant le serrage final de l’écrou, garantissant une connexion sécurisée.
Normes et Certifications : La Garantie de la Qualité et de la Sécurité
Dans le domaine de la distribution d'eau potable, la conformité aux normes est primordiale. Les coudes laiton pour tube PE destinés à ces applications doivent impérativement être conformes à la norme ACS (Attestation de Conformité Sanitaire). Cette certification garantit que les matériaux utilisés ne présentent aucun risque pour la santé humaine lors du contact avec l'eau destinée à la consommation.
D'autres normes viennent renforcer la fiabilité de ces raccords :
- EN 12201-2 : Spécifique aux conduites d'eau froide en PEHD.
- DVGW-VP600 et EN 1254-3 : Normes de performance et de tests.
- ISO 228/1 et EN 10226-1 : Normes pour les filetages et taraudages, assurant une compatibilité universelle.
- NF et Qualibat CSTBat : Certifications françaises reconnues pour la qualité et la performance des produits.
L'engagement de fournisseurs comme monraccord.com, avec ses 15 ans d'expérience et ses produits certifiés EN ISO 9001:2000, atteste de la qualité supérieure et de la performance de leurs solutions. Ces certifications rassurent les utilisateurs quant à la durabilité et à la sécurité des installations réalisées avec ces raccords.
Eau potable - perte de charge du réseau
Caractéristiques Techniques et Performances
Les coudes laiton pour tube PE sont conçus pour fonctionner dans une large gamme de conditions :
- Plage de Températures : Généralement de 0°C à +60°C, bien que certains puissent supporter des températures plus élevées sous pression réduite.
- Pression Maximale de Service (PMS) : La plupart des raccords supportent une pression allant jusqu'à 16 bars à 20°C. Certains modèles, comme le "Raccord laiton coude égal 90° pour tube PE", peuvent supporter jusqu'à 20 bars, et d'autres, comme le coude laiton 90° pour tube PE à serrage intérieur, sont testés à 25 bars (PN16). Il est important de noter que la pression admissible diminue avec l'augmentation de la température (par exemple, 2,5 bars à 60°C pour certains modèles).

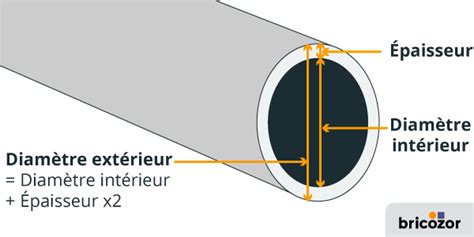

- Diamètres Disponibles : Ces raccords couvrent une large gamme de diamètres de tubes PE, allant typiquement de Ø20 mm à Ø75 mm, avec des dimensions courantes comme Ø25, Ø32, Ø40, Ø50 et Ø63 mm.
- Filetage : Les filetages sont conformes aux normes internationales (ISO 228/1, EN 10226-1) pour assurer une compatibilité aisée avec d'autres équipements.
Ces spécifications techniques garantissent que les coudes laiton peuvent être intégrés dans des réseaux variés, des plus simples aux plus exigeants, qu'il s'agisse d'installations domestiques, agricoles, industrielles ou pour les collectivités.
Applications Diversifiées
La polyvalence des coudes laiton pour tube PE les rend adaptés à une multitude d'applications :
- Réseaux d'Adduction d'Eau Potable : Essentiels pour relier les sources d'eau aux points de distribution dans les habitations, les lotissements ou les réseaux communaux.
- Systèmes d'Irrigation et d'Arrosage : Que ce soit pour l'agriculture, les espaces verts publics ou les jardins privés, ces raccords permettent de créer des réseaux d'arrosage efficaces et durables.
- Installations Industrielles : Dans certains processus industriels où des tuyaux en polyéthylène sont utilisés pour le transport de fluides.
- Réseaux d'Eau Froide Sanitaire (EFS) : Pour les installations de plomberie intérieure.
La capacité de ces raccords à assurer une connexion étanche et résistante, combinée à leur facilité de montage, en fait une solution de choix pour de nombreux projets.
Bonnes Pratiques de Montage et Maintenance
Pour garantir la longévité et la performance des installations utilisant des coudes laiton pour tube PE, quelques bonnes pratiques sont à observer :
- Préparation du Tube : S'assurer que le tube en polyéthylène est propre, non déformé et présente une section parfaitement circulaire.
- Nettoyage : Utiliser un dégraissant doux pour nettoyer les raccords avant l'assemblage.
- Montage : Insérer le tube jusqu'en butée. Veiller à ne pas tordre le tube pendant le serrage pour éviter toute contrainte excessive sur le raccord. Serrer l'écrou de compression de manière appropriée, sans excès qui pourrait endommager le joint ou le tube.
- Contrôle : Après le montage, vérifier l'absence de contraintes au droit du filetage et s'assurer que la connexion est bien étanche.
- Maintenance : Inspecter périodiquement l'état des joints et resserrer les connexions si nécessaire pour maintenir une étanchéité optimale.
En suivant ces recommandations, les utilisateurs s'assurent de la fiabilité et de la durabilité de leurs installations hydrauliques. Les fournisseurs expérimentés, comme monraccord.com, offrent non seulement des produits de qualité mais aussi des conseils d'experts pour optimiser les installations.
Le coude laiton pour tube polyéthylène, par sa conception ingénieuse, ses matériaux de qualité et sa conformité aux normes, s'affirme comme un composant essentiel pour la réalisation d'installations hydrauliques performantes, fiables et durables. Sa capacité à simplifier le montage tout en garantissant une connexion étanche en fait un choix privilégié pour une large gamme d'applications, de l'adduction d'eau potable à l'irrigation agricole.
