La conception et la mise en œuvre de structures en bois requièrent une compréhension approfondie des assemblages et des techniques de fixation. Ces éléments, souvent considérés comme des points vulnérables, sont cruciaux pour la capacité portante et la stabilité globale de l'édifice. L'assemblage par tige filetée, particulièrement pour la fixation de pannes muralières, représente une méthode fiable et couramment employée, offrant une résistance mécanique significative lorsqu'elle est correctement exécutée. Cet article explore en détail le processus de création et de fixation des panneaux, en mettant l'accent sur l'utilisation des tiges filetées et des techniques d'assemblage associées, tout en abordant les considérations techniques et les meilleures pratiques.
La Panne Muralière : Rôle et Fixation
La panne muralière est un élément structurel essentiel, servant de support aux chevrons ou aux panneaux de toiture. Sa fixation solide à la structure porteuse, généralement un mur, est primordiale pour assurer la stabilité de l'ensemble de la toiture. La méthode de fixation par scellement chimique, utilisant des tiges filetées ou des tire-fonds, est particulièrement adaptée pour garantir une liaison robuste.
Pour une pose de panne muralière par scellement chimique, plusieurs accessoires sont indispensables. Il convient de disposer de cartouches de scellement chimique dont la quantité est calculée en divisant le volume total des trous par le volume d'un tube. Les tiges filetées ou les tire-fonds doivent être de la bonne section, leur longueur étant déterminée par la profondeur du trou, l'épaisseur de la poutre à fixer, l'épaisseur de la rondelle, celle de l'écrou, et le diamètre de la tige. Le dimensionnement précis de la tige est d'une importance capitale et nécessite une consultation d'articles spécialisés sur le choix des tiges et leur fixation. En cas de matériaux creux, un tamis adapté est nécessaire. Enfin, des écrous et des rondelles complètent la liste des accessoires requis.
Étapes Clés de la Pose d'une Panne Muralière

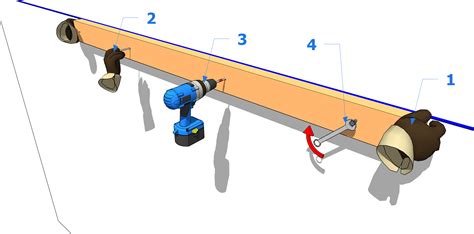

Le processus de fixation d'une panne muralière implique plusieurs étapes qui peuvent varier légèrement en fonction de l'état du mur et de la méthode choisie. Les étapes 1 à 7 sont communes aux deux types de matériaux de pose.
1. Repérage de la Ligne de Fixation
La première étape consiste à établir une ligne de repère précise pour la panne. Il est recommandé de prendre le niveau de la face supérieure de la poutre afin de garder ce repère en vue durant toute l'opération de fixation. Cette ligne doit être tracée à l'aide d'un cordeau à tracer et doit être parfaitement horizontale.
2. Planification des Points de Fixation : Deux Approches
Deux scénarios principaux se présentent pour la détermination des points de fixation :
Murs Anciens ou Présentant des Points Particuliers : Si le mur de votre bâtiment est ancien ou présente des zones spécifiques à éviter (appuis en béton endommagés, parties de parpaing fragiles), vous êtes contraint de placer les fixations dans des zones prédéfinies. Dans ce cas, commencez par percer les trous de fixation des tiges dans le mur. Ensuite, présentez la poutre le long de la ligne horizontale de repère et reportez le centre des trous sur cette poutre. Procédez ensuite au perçage de la panne.
Murs Homogènes : Si le mur est homogène sur toute la longueur de la panne muralière, vous pouvez commencer par percer les points de fixation sur la panne elle-même. À partir de ces trous percés dans la panne, vous pourrez ensuite repérer et percer les trous correspondants dans le mur. C'est cette seconde approche que nous allons détailler.
3. Préparation des Orifices de Fixation de la Poutre
Repérage des Trous de Fixation sur la Panne : Déterminez l'entraxe (E) des trous de fixation. Commencez par prendre les mesures aux deux extrémités de la panne. Les distances aux extrémités doivent être d'au moins 10 cm pour éviter l'éclatement du bois, une règle qui s'applique également aux murs. Calculez ensuite les distances des perçages intermédiaires en divisant la longueur disponible par l'entraxe prédéfini. Pour connaître l'entraxe approprié, il est conseillé de consulter des guides sur le choix de la section et de la quantité des tiges filetées, notamment pour les muralières.
Perçage de la Panne Muralière : Une fois les points de fixation déterminés sur la panne, percez-la à l'aide de mèches à bois dont le diamètre est égal à celui de la tige filetée.
4. Repérage et Perçage des Trous dans le Mur
- Positionnement et Repérage : Placez la panne sur le mur en suivant la ligne de repère précédemment tracée. Il est fortement recommandé de se faire aider par une ou plusieurs personnes pour soutenir la poutre, ou de la bloquer temporairement avec des tasseaux obliques. Repérez ensuite les points de fixation sur le mur en perçant à travers les trous de la panne à l'aide d'une perceuse.

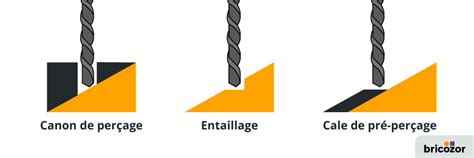

- Perçage des Trous Muraux : Pour garantir la profondeur correcte des trous, marquez la mèche de la perceuse avec du ruban adhésif. La profondeur des trous doit être conforme aux spécifications pour la fixation sur mur plein ou mur creux. Percez ensuite aux points repérés sur le mur jusqu'à atteindre le ruban adhésif.
5. Vérification des Alignements
Avant de procéder à l'injection du scellement chimique, simulez l'alignement des trous de la panne et du mur. Pour ce faire, replacez la panne sur le mur. En regardant à travers les trous de la panne, assurez-vous que les trous du mur sont bien visibles. Si ce n'est pas le cas, ajustez le repérage et percez à nouveau si nécessaire.
Fixation par Scellement Chimique : Cas d'un Matériau Plein
Le scellement chimique offre une excellente adhérence et une résistance mécanique supérieure dans les matériaux pleins.
1. Nettoyage des Trous
Il est impératif de nettoyer et de souffler méticuleusement les trous percés dans le mur. L'utilisation d'un écouvillon, d'un aspirateur manuel ou d'air comprimé permet d'éliminer toutes les poussières générées par le perçage. Cette étape est cruciale pour assurer une adhérence optimale du scellement chimique à la paroi du matériau. Il est à noter qu'il faut éviter de souffler directement dans le trou avec la bouche.
2. Injection du Scellement Chimique

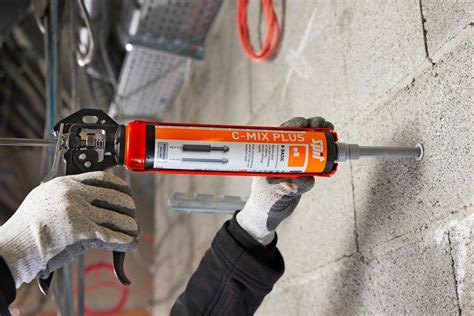

Commencez l'injection du scellement chimique par le fond du trou. Insérez la tête du tube de scellement au plus profond. Remplissez le trou jusqu'à environ 1 cm du bord extérieur, car l'ajout de la tige filetée réduira le volume disponible.
3. Placement des Tiges Filetées
Insérez les tiges filetées dans le trou en les tournant dans le sens des aiguilles d'une montre. Ce mouvement permet d'évacuer l'air emprisonné, de combler les vides du filetage et d'assurer un enrobage complet de la tige par la résine. Il est important de ne pas enfoncer la pâte de scellement jusqu'au fond du trou, car la tige elle-même occupera une partie du volume.
4. Fixation de la Panne avec Rondelles et Écrous
Une fois les tiges filetées en place, laissez reposer le scellement chimique pendant environ 3 à 5 minutes pour qu'il prenne. Replacez ensuite la panne sur les tiges filetées en tapotant légèrement. Fixez temporairement les rondelles et les écrous sur les tiges. Après quelques heures de durcissement complet du scellement, vous pourrez serrer les écrous à fond.
Fixation par Scellement Chimique : Cas d'un Matériau Creux
L'utilisation de tamis est nécessaire pour assurer une fixation efficace dans les matériaux creux comme les briques alvéolées ou les parpaings creux.
1. Pose du Tamis
Insérez un tamis de dimension appropriée dans le trou percé. Assurez-vous que le trou n'est pas trop grand pour le tamis ; le tamis ne doit pas bouger excessivement une fois en place.
2. Injection du Scellement Chimique dans le Tamis
Injectez le scellement chimique en commençant par le fond du trou, à travers le tamis. La résine doit déborder suffisamment à travers les trous du tamis pour assurer un bon ancrage.
3. Pose de la Panne et des Tiges Filetées
Après l'injection du scellement, procédez à la pose de la panne et des tiges filetées comme décrit précédemment pour les matériaux pleins. Les étapes 8 et 9 (correspondant à la pose des tiges et à la fixation avec rondelles et écrous) s'appliquent ici également.
Considérations Techniques Générales sur les Assemblages Bois
La conception et le calcul des assemblages dans les structures en bois sont d'une importance critique. Les assemblages constituent des points de transfert de charge qui déterminent la capacité résistante de l'ensemble de la structure. Un assemblage mal conçu peut entraîner une rupture fragile.
1. Paramètres Spécifiques au Bois
Contrairement à d'autres matériaux de construction, le bois présente des caractéristiques qui doivent être impérativement prises en compte dans la conception des assemblages :
- Orthotropie : Le bois possède des propriétés mécaniques différentes selon les directions (sens du fil, perpendiculaire au fil).
- Hygroscopicité : Le bois absorbe et restitue l'humidité de l'air ambiant, entraînant des variations dimensionnelles (retrait et gonflement). Ces variations peuvent induire des contraintes importantes dans les assemblages, surtout lorsque des pièces métalliques rigides sont utilisées.
- Durée de la Charge et Humidité Relative : Ces facteurs influencent la résistance et le comportement mécanique du bois au fil du temps.
2. Modélisation et Lignes d'Épure
Les modèles structuraux utilisés pour le calcul des éléments en bois font souvent des hypothèses simplificatrices (théorie des poutres, assemblages articulés). Il est essentiel de valider ces hypothèses, car des écarts importants peuvent rendre les prédictions peu pertinentes. Les lignes d'épure, représentant la trajectoire des forces internes, doivent idéalement coïncider avec les lignes de gravité des éléments. Les assemblages, surtout s'ils sont de grandes dimensions ou présentent des excentricités, peuvent générer des moments importants qui ne peuvent être modélisés comme de simples articulations.
3. Risques de Rupture Spécifiques au Bois

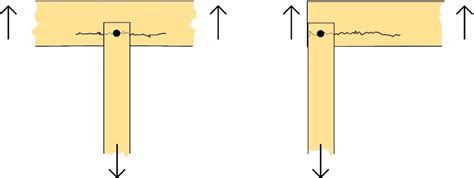

- Rupture par Fendage : En raison de sa faible résistance en traction perpendiculaire au fil, le bois est sujet à la rupture par fendage, particulièrement dans les assemblages où une force a une composante perpendiculaire au fil. La conception doit éviter ces modes de sollicitation, ou les prendre en compte rigoureusement selon les normes en vigueur (Eurocode 5).
- Rupture des Plaques Métalliques : Les plaques métalliques utilisées dans les assemblages doivent également être vérifiées selon l'Eurocode 3. Les modes de rupture possibles incluent la traction, la compression, le cisaillement et la flexion.
Alternatives et Compléments aux Tiges Filetées
Bien que les tiges filetées soient une solution éprouvée, d'autres méthodes d'assemblage et de fixation existent, notamment pour la fixation de panneaux sandwichs ou pour des assemblages bois-métal.
Panneaux Sandwichs : Fixation Spécifique

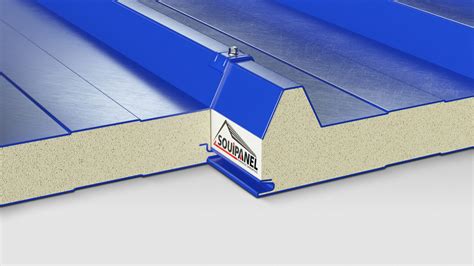

Les panneaux sandwichs, composés de deux parements métalliques et d'une âme isolante, nécessitent des fixations adaptées.
Fixation par Vissage : Le mode de fixation le plus courant est le vissage, où des cavaliers sont placés sur les nervures des panneaux. L'étanchéité est assurée par des rondelles en néoprène EPDM. Le type de fixation dépend du type de panne (métallique, bois). La longueur de la vis doit être adaptée à l'épaisseur totale à serrer, incluant l'épaisseur du panneau et la hauteur des nervures.
Calcul du Nombre de Fixations : Le nombre de fixations dépend de la configuration de la toiture, de l'espacement des pannes et de la pente. Des "vis de couture" sont souvent nécessaires pour renforcer l'assemblage, surtout sur les pentes importantes ou lorsque l'espacement entre pannes est conséquent.
Assemblages Bois-Métal
Pour la fixation d'éléments en bois sur des supports métalliques, plusieurs solutions existent :
Boulonnage : Si les deux côtés de l'assemblage sont accessibles, le boulonnage est une méthode fiable. Il implique l'utilisation de vis, d'écrous et de rondelles.

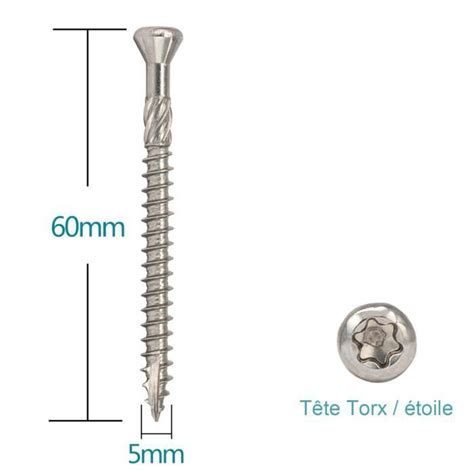

Vis Autotaraudeuses : Ces vis sont particulièrement pratiques lorsque l'accès à l'arrière du support métallique est impossible. Elles créent leur propre filetage dans le métal. Le choix du diamètre et de la longueur de la vis, ainsi que le diamètre du pré-perçage, sont cruciaux pour une fixation solide. L'utilisation de vis en acier inoxydable est recommandée pour une meilleure résistance à la corrosion.
- Vis Autoperceuses : Certaines vis sont dotées d'ailettes qui élargissent le trou dans le bois, mais cela peut compromettre la résistance mécanique de l'assemblage. D'autres, comme les vis TFP ou TH, sont conçues pour percer l'acier jusqu'à une certaine épaisseur et offrent de meilleures performances d'assemblage.
Types d'Assemblages Bois Courants
Au-delà de la fixation par tige filetée, une variété d'assemblages bois traditionnels et modernes existent pour créer des unions solides entre les pièces de bois.
Assemblages Bout à Bout
Pour les structures de grande dimension, les assemblages bout à bout sont souvent nécessaires pour relier des pièces horizontalement, verticalement ou en biais.
Assemblage à Sifflet : Utilisé pour les pièces rectangulaires, la longueur du joint est généralement le double de sa projection horizontale. Des variantes comme l'assemblage à sifflet désabouté ou avec crochet améliorent la résistance au glissement et aux efforts de traction.
Assemblage à Trait de Jupiter : Souvent utilisé pour son aspect décoratif, il offre une résistance limitée à la traction.
Enture à Mi-Bois : Permet des assemblages horizontaux et verticaux, souvent renforcés par boulons ou plaques métalliques. Il est cependant déconseillé pour les pièces travaillant en flexion et traction car il affaiblit la section.
Assemblages en T
- Assemblage à Mi-Bois en T : Similaire à l'enture à mi-bois, il peut être réalisé sur les bouts ou au milieu des pièces.
Assemblage Tenon-Mortaise

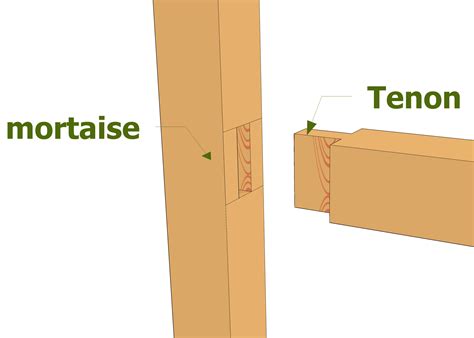

Très courant dans la charpente, cet assemblage offre une liaison ferme. Il est cependant interdit pour les ouvrages extérieurs en raison du risque de stagnation d'eau et de pourrissement du bois.
Assemblages Spécifiques pour Pannes et Chevrons
Assemblage à Gargouille : Utilisé pour fixer une panne sur un poteau, il assure la reprise des efforts de traction et de compression.
Assemblage à Paume : Une entaille pratiquée sur le bois de support où vient se loger la pièce à fixer.
Assemblages de Chevrons : Diverses méthodes existent pour lier les têtes de chevrons à la faîtière, aux clés de voûte ou aux poutres porteuses, par vis, tenon-mortaise ou assemblages sur plateforme.
Moisement sur Poteau
Le moisement consiste à assembler des poutres sur un poteau, souvent pour des raisons esthétiques ou lorsque de grandes sections ne sont pas disponibles. Les fixations par boulons (tige filetée, écrous, rondelles) sont courantes, reprenant la totalité de l'effort.
La compréhension et l'application rigoureuse de ces techniques d'assemblage et de fixation sont essentielles pour garantir la pérennité et la sécurité des constructions en bois. Le choix de la méthode appropriée dépendra toujours de la nature des matériaux, des charges à supporter, des conditions environnementales et des exigences spécifiques du projet.
