La maçonnerie de moellons, une technique ancestrale et éprouvée, continue de jouer un rôle important dans la construction et la rénovation. Contrairement à la pierre de taille, qui utilise des blocs de pierre soigneusement façonnés et agencés avec une grande précision, la maçonnerie de moellons emploie des pierres brutes ou grossièrement taillées, dont la forme et la nature varient considérablement en fonction des ressources locales. Cette approche, plus accessible et souvent plus économique, est particulièrement adaptée aux constructions vernaculaires et à l'auto-construction. L'essence même de cette technique réside dans l'assemblage de ces éléments naturels, créant des structures robustes et chargées d'histoire.
Comprendre la Maçonnerie de Moellons

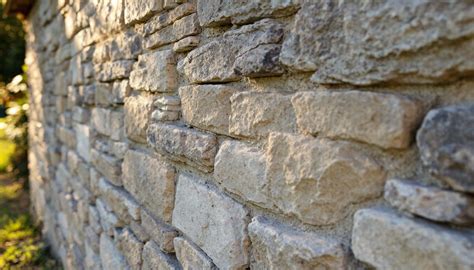

Au cœur de la maçonnerie de moellons se trouve l'utilisation de pierres naturelles telles que le calcaire, le granit, le schiste ou le gneiss. Le choix de ces matériaux est intrinsèquement lié au projet et à la région, permettant une intégration harmonieuse avec l'environnement bâti existant. Il est tout à fait possible d'utiliser des moellons de récupération, à condition qu'ils soient triés, nettoyés et, si nécessaire, retaillés pour s'adapter au mieux à l'ouvrage.
La maçonnerie de moellons se distingue par sa proportion de joints beaucoup plus importante par rapport aux ouvrages en pierre de taille. Un mur en moellons est souvent conçu comme une structure double, composée de deux parements (les faces visibles du mur) séparés par un remplissage, appelé "noyau", "fourrure" ou "blocage" selon les régions. Ce remplissage est constitué de petits blocs de pierre et de mortier ou de terre, assurant la cohésion globale de l'ouvrage.
Le processus de construction d'un mur en moellons implique plusieurs étapes clés. Le maçon détermine d'abord quelle face de la pierre sera visible (le "parement") et quelle partie sera noyée dans le mur (la "queue"). Il choisit ensuite la "face de pose", celle qui reposera sur la rangée inférieure, et la "face d'attente", destinée à recevoir les pierres du rang supérieur, en privilégiant la position qui offre la meilleure stabilité. Chaque couche de pierres alignées plus ou moins horizontalement constitue une "assise". Il est crucial de s'assurer que chaque moellon est en légère bascule vers l'intérieur du mur, jamais vers l'extérieur, et que l'assise d'attente ne crée pas un plan de glissement pour la pierre supérieure. Ainsi, chaque parement s'appuie sur l'autre par l'intermédiaire du blocage.
Pour assurer la solidité et l'intégrité du mur, des pierres appelées "boutisses" ou "pierres de longue queue" sont disposées ponctuellement. Ces pierres, dont la plus grande longueur pénètre dans l'épaisseur du mur, jouent un rôle essentiel en assurant la cohésion entre les parements et le noyau. Les pierres présentant leur plus grande longueur sur le parement sont nommées "panneresses". Plus rarement, des pierres dites "parpaignes" ou "parpaings" peuvent traverser l'épaisseur du mur et présenter une face sur chacun des deux parements. Il est également fondamental de veiller à ce que tous les joints verticaux d'une assise soient recouverts par les pierres de l'assise supérieure, ce qui signifie que les joints sont "croisés". La superposition des joints de plusieurs assises, appelée "coup de sabre", doit être évitée car elle peut créer un canal d'écoulement préférentiel pour les eaux de ruissellement, entraînant à terme une érosion du mortier de remplissage et des désordres structurels.
Les Fondations en Moellons : Une Base Solide et Respirante
Les fondations en moellons, bien que moins courantes dans la construction moderne que les fondations en béton, possèdent des propriétés techniques remarquables qui les rendent particulièrement adaptées à certains contextes. Une fondation en moellons désigne une base porteuse réalisée à partir de pierres naturelles brutes ou peu équarries, liées au mortier. Ce système, hérité des savoir-faire vernaculaires, conjugue portance, capacité de drainage et compatibilité avec les maçonneries anciennes.
L'ouvrage s'apparente à un mur enterré à large empattement, assemblé avec des blocs de tailles irrégulières et des boutisses traversantes pour assurer la cohésion. La structure poreuse des moellons, souvent calcaires, offre une bonne perméabilité à l'eau, facilitant la gestion des pressions hydrostatiques autour des soubassements. Cette porosité nécessite un mortier compatible, généralement à base de chaux, pour permettre à la maçonnerie de "respirer" et limiter les contraintes internes.
Sur le plan mécanique, la résistance en compression dépend de l'essence de pierre et de la qualité d'assemblage. L'irrégularité des formes exige un calage minutieux, la recherche d'appareils équilibrés et la création de lits de pose stables. Hydrauliquement, la fondation en pierre fonctionne comme un filtre grossier, apte à limiter les surpressions d'eau. L'adjonction d'un drain périphérique améliore encore l'évacuation vers un exutoire. Thermiquement, la forte inertie réduit les pics de température au contact du sol. Néanmoins, l'isolation thermique intrinsèque reste faible, d'où l'intérêt d'un complément isolant du côté intérieur des soubassements ou d'un rupteur de capillarité à la tête de la fondation. Les maçonneries respirantes conservent leur équilibre hygrométrique, condition essentielle pour prévenir désordres et décollements d’enduits.
Les approvisionnements locaux jouent un rôle décisif dans la mise en œuvre des fondations en moellons. L'exploitation de carrières régionales, souvent relayée par des distributeurs nationaux, contribue à réduire les transports et à respecter les palettes de teintes et de granulométries propres au bâti traditionnel.
Contextes d’emploi et limites d’usage des fondations en moellons
Les fondations en pierre conviennent aux terrains cohérents et peu compressibles, avec une portance homogène et une nappe phréatique à distance raisonnable. Elles excellent pour des maisons individuelles, dépendances, murs de soutènement de faible hauteur, caves ventilées ou bâtiments agricoles dont la trame constructive accepte des épaisseurs importantes. En rénovation, leur atout majeur est la compatibilité matérielle avec les maçonneries existantes. La pierre, le mortier de chaux et les joints respirants maintiennent un équilibre hygrométrique, là où un béton étanche pourrait piéger l’humidité et provoquer des désordres rapides. Le bâti ancien conserve ainsi ses performances hygrothermiques sans rupture de comportement.
Des limites doivent cependant être posées. Les sols très compressibles, les remblais hétérogènes ou les terrains à risques exigent une étude géotechnique renforcée. Dans certains cas, des semelles en béton armé ou des fondations profondes sont préférables, les moellons devenant alors un parement esthétique plutôt qu’un élément structurel. Pour les constructions nécessitant de fortes reprises de charges ponctuelles, la maîtrise de la diffusion des contraintes n’est pas triviale. Un chaînage béton ou pierre de taille peut être nécessaire, ou une transition via une longrine en béton armé, afin de transmettre les efforts de manière uniforme sans concentration sur quelques blocs.
Le cas d’une grange réhabilitée en gîte illustre ce choix. Une longère en calcaire sur sol sain reçoit une rehausse modérée : la fondation en moellons d’origine est remaçonnée sur 60 cm de profondeur utile, joints refaits à la chaux, drain périphérique posé, puis une arase hydrofuge sert de coupure capillaire. Le résultat est une stabilité conservée, un confort accru et une esthétique locale préservée.
| Solution de fondation | Avantages principaux | Limites techniques | Usages adaptés |
|---|---|---|---|
| Pierre (moellons) | Compatibilité hygrique, aspect, durabilité | Nécessite main-d’œuvre qualifiée, épaisseur | Rénovation, maisons sur sols sains |
| Béton cyclopéen | Masse élevée, coût modéré | Moins respirant, drainage à soigner | Ouvrages mixtes, zones semi-humides |
| Semelle BA | Précision de calcul, armatures | Impact carbone plus élevé | Charges ponctuelles, sols hétérogènes |
| Micropieux + longrines | Bypass couches faibles | Coût, matériel spécialisé | Sites contraints, contraintes fortes |
Pour les projets combinant performance et patrimoine, un arbitrage raisonné entre contraintes de sol et objectifs architecturaux oriente le choix.
Méthodologie de mise en œuvre sur chantier
La préparation commence par la reconnaissance du sol et la définition des niveaux. Un terrassement en rigole propre et stable évite les fouilles surdimensionnées et limite les décompressions. Un béton de propreté peut être coulé si le terrain est friable, afin d’offrir un plan de pose régulier pour la pierre. La première assise de moellons se réalise sur un lit de mortier frais, parfaitement réglé au cordeau. Les blocs les plus volumineux sont placés en périphérie, les vides noyés de cailloux d’appoint et de mortier. À intervalles réguliers, une boutisse longue traverse l’épaisseur pour assurer la liaison des parements.
Le mortier privilégié demeure la chaux hydraulique naturelle, éventuellement bâtardée avec un faible pourcentage de ciment pour accélérer la prise en conditions froides. Les dosages s’adaptent à la nature de pierre et à l’exposition, tout en visant la respirabilité et la déformabilité nécessaires. Un drain posé au nu extérieur des fondations, sur lit de gravier enveloppé d’un géotextile, renvoie l’eau vers un exutoire contrôlé. L’arase supérieure reçoit une barrière anti-capillarité (mortier hydrofuge ou membrane), puis le soubassement peut être protégé par un enduit à la chaux en finition grattée ou lissée. La sécurité guide chaque étape : port des EPI systématique, manutentions sécurisées pour éviter les troubles musculo-squelettiques.
| Composition mortier | Dosage indicatif | Usage | Remarques |
|---|---|---|---|
| Mortier à la chaux NHL 3.5 + sable 0/4 | 1 vol chaux / 3 à 3,5 vol sable | Pose et joints en zones standard | Respirant, compatible calcaires |
| Mortier bâtard chaux + ciment | 1 chaux / 0,25 ciment / 3,5 sable | Climat froid/humide, reprise rapide | Limiter le ciment pour préserver l’échange hygrique |
| Couche de propreté Béton C16/20 | Lit régulier en fond de fouille | Optionnel selon sol |
Pathologies courantes et stratégies d’entretien

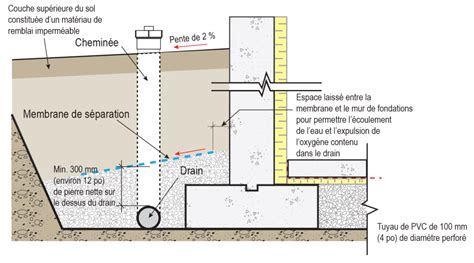

Les désordres les plus fréquents dans les fondations en moellons tiennent à l’eau et aux variations thermiques. Les remontées capillaires non coupées, les drains colmatés ou mal raccordés, et l’absence de ventilation conduisent à des joints pulvérulents, des efflorescences et des pertes de cohésion. Les cycles de gel-dégel accélèrent le délitage des pierres sensibles. La prévention passe par une gestion rigoureuse des eaux de surface et des eaux souterraines. Les enduits minéraux doivent rester perméables à la vapeur d’eau.
En réparation, la méthode consiste à purger les joints altérés, nettoyer les lits, remaçonner à la chaux, puis rejointoyer avec un mortier adapté. Les blocs fracturés sont remplacés par des pierres de même nature et de masse similaire. Les fissures structurales doivent être diagnostiquées : simples retraits de mortier, désaffleurements localisés, ou tassement différentiel. Les causes conditionnent le remède : recharge de semelle, mise en place de longrines de reprise, ou confortement ponctuel. Un avis géotechnique et structurel s’impose dès qu’un mouvement actif est suspecté.
| Pathologie | Cause probable | Diagnostic | Remède conseillé |
|---|---|---|---|
| Joints farineux | Humidité stagnante, mortier trop riche en ciment | Grattage facile, salpêtre | Purge et joints à la chaux, amélioration du drainage |
| Fissure en escalier | Tassement différentiel | Ouverture progressive, zone d’angle | Reprise en sous-œuvre, longrine de redistribution |
| Éclatement de blocs | Cycles gel-dégel | Écaillage, épaufrures | Remplacement des pierres, enduit protecteur respirant |
| Infiltration en pied de mur | Drain colmaté, pente inversée | Humidité localisée, mousses | Curage du drain, reprofilage des abords |
Une maintenance régulière maintient la performance structurelle et l’esthétique, assurant longévité et maîtrise budgétaire.
Budget, approvisionnement et impact environnemental
Le coût d’une fondation en pierre se calcule au volume, se situant fréquemment entre 300 et 1 000 €/m³ posé selon l’épaisseur, la difficulté d’accès, la nature de la pierre et le niveau de finition. Ce coût intègre une part de main-d’œuvre significative, reflet du savoir-faire nécessaire pour un appareillage soigné. Le poste matériaux peut être optimisé via un sourcing local. Les pierres issues de carrières régionales limitent les transports et s’intègrent chromatiquement au bâti.
Sur le plan environnemental, la pierre locale dispose d’un excellent bilan d’énergie grise comparée à des solutions fortement cimentaires. La chaux hydraulique, bien que carbonée, présente une part de recarbonatation en service. L’usage rationnel du ciment et l’optimisation des transports constituent des leviers rapides de réduction d’empreinte. La planification doit intégrer les temps de cure des mortiers à la chaux, plus longs que les liants purement cimentaires. Un phasage approprié, avec préfabrication de lits de pose et stock tampon de pierres humidifiées, évite les temps morts sans compromettre la qualité.
Maçonnerie chaînée 11 de 11: Murs de soutènement
Jonction entre Maçonnerie de Moellons et Parpaings : Précautions et Méthodes
Dans le cadre de votre projet d'installation d'un nouveau portail d'entrée plus large, en retrait de 1,40m par rapport à l'ancien, et la création de murs en parpaings à 45° pour faciliter les entrées et sorties, la question de la jonction avec les murs de clôture d'origine en moellons enduits est primordiale. La réponse courte est : oui, il faut prendre des dispositions particulières pour assurer une jonction solide et durable entre ces deux types de maçonneries, et le coulage de béton ferraillé seul n'est pas suffisant sans une préparation adéquate.
Les murs en moellons, surtout s'ils sont anciens, peuvent présenter une certaine souplesse et une répartition des charges différente de celle des murs en parpaings, qui sont plus rigides et plus homogènes. Le mortier utilisé dans les murs en moellons est souvent à base de chaux, ce qui lui confère une certaine flexibilité et une capacité à "respirer". Le béton ferraillé, quant à lui, est un matériau beaucoup plus rigide et moins perméable.
Pour assurer une jonction correcte et éviter les désordres futurs tels que les fissures, il est recommandé de suivre les étapes suivantes :
Préparation des murs existants en moellons :
- Nettoyage : Nettoyez soigneusement la zone de jonction sur le mur en moellons. Retirez l'enduit sur une largeur suffisante (au moins 30 à 50 cm) pour accéder aux moellons eux-mêmes. Brossez pour enlever la poussière, les débris et toute partie friable.
- Assainissement : Si le mur en moellons présente des points faibles, des joints effrités ou des pierres instables, il est crucial de les réparer avant de procéder à la jonction. Utilisez un mortier de chaux compatible avec l'existant.
- Humidification : Avant de couler le nouveau mortier ou béton, humidifiez légèrement les moellons et les joints pour éviter qu'ils n'absorbent trop rapidement l'eau du nouveau liant, ce qui compromettrait sa prise et son adhérence.
Création d'une interface mécanique :
- Rainurage : Il est fortement conseillé de créer une saignée ou une rainure dans le mur en moellons existant, le long de la ligne de jonction. Cette rainure permettra d'ancrer le nouveau mur en parpaings ou le béton de liaison.
- Scellement d'armature : Dans cette rainure, scellez des fers à béton (type tor, d'un diamètre approprié, par exemple 10 ou 12 mm) à l'aide de mortier de scellement ou de résine chimique. Laissez dépasser ces fers d'une longueur suffisante pour pouvoir les intégrer dans la nouvelle maçonnerie ou le béton de liaison. Ces armatures agiront comme des "ponts" mécaniques entre les deux structures.
Construction du nouveau mur en parpaings :
- Mortier adapté : Utilisez un mortier de pose pour les parpaings qui soit compatible avec le mortier des murs en moellons existants, idéalement un mortier à la chaux ou un mortier bâtard.
- Intégration des armatures : Lors de la pose des parpaings à l'endroit de la jonction, assurez-vous que les armatures scellées dans le mur en moellons soient bien intégrées dans les joints ou les alvéoles des parpaings, et qu'elles soient enrobées de mortier.
- Panser les joints : Veillez à ce que les joints verticaux des parpaings soient bien pansés et réalisés avec soin pour assurer une bonne étanchéité.
Si vous optez pour un raccord en béton ferraillé :
- Création d'un "mur" de liaison : Si vous souhaitez raccorder les deux structures avec une assise en béton ferraillé, il ne s'agit pas simplement de couler du béton. Il faut d'abord construire une assise solide en parpaings ou en moellons sur laquelle viendra reposer la dalle ou le linteau en béton ferraillé.
- Ancrage solide : Les armatures (fers à béton) du futur élément en béton ferraillé doivent être solidement ancrées dans le mur de moellons existant (par scellement chimique ou ancrage mécanique) et dans la nouvelle maçonnerie de parpaings.
- Poutre de liaison : Le béton ferraillé pourrait prendre la forme d'une poutre de liaison (linteau) au-dessus de l'ouverture du portail, ou d'une assise continue si le nouveau mur est plus bas que l'ancien. Dans tous les cas, une étude structurelle simple, ou au moins une bonne compréhension des principes d'ancrage et de répartition des charges, est recommandée.
Traitement de la surface :
- Enduit compatible : Une fois les travaux de maçonnerie terminés, l'application d'un enduit de finition doit être réalisée avec soin. Il est préférable d'utiliser un enduit à la chaux ou un enduit monocouche respirant, compatible avec les deux types de maçonnerie, afin de permettre une évacuation de l'humidité et d'éviter les décollements dus aux différences de comportement des matériaux.
L'expression « à pierres crues » ou encore « écrues » n'est pas tout à fait synonyme de « à pierres sèches » ; cette dernière formulation mettant l'accent sur l'absence de mortier et non sur le côté naturel, brut, non élaboré, du matériau. La maçonnerie à pierres sèches est distincte de la « maçonnerie à joints vifs », qui désigne une maçonnerie de pierres de taille appareillées sans liant. Les pierres, extraites de carrière, ont leurs faces soigneusement dressées pour s'ajuster aux pierres qui les jouxtent. Au sens strict, « la pierre sèche » (avec l'article défini) désigne le matériau (« la pierre ») et son mode d'emploi (« sèche »), de la même manière que « la pierre de taille », « la charpente en bois », « le pisé banché », etc., désignent les matériaux en question et leur mise en œuvre.
Certaines cabanes et granges, aux murs prétendument à pierres sèches, sont en réalité bâties à l'aide d'un mortier de terre ou « mortier d'hirondelle », invisible en parement. Ce mortier a un premier rôle, qui est l'étanchéification de la maçonnerie à l’air ou à la pluie. Il a aussi pour fonction la prévention du poinçonnement, à savoir la fissuration ou l’écrasement des pierres sous les fortes pressions localisées exercées par les aspérités ou les arêtes des pierres immédiatement supérieures. Voûte encorbellée et voûte clavée se rencontrent combinées à l'emploi d'un mortier d'argile, de terre argileuse, de marne, dans un type d'architecture populaire situé un cran au-dessus de la simple cabane : le pigeonnier, la bergerie, l'habitation saisonnière, etc. La voûte encorbellée acquiert alors, pour sa part, une petite force de tension au lieu de travailler principalement par la compression engendrée par la pesée verticale.
En Provence et en Languedoc, le terme « caladage » désigne le pavage, à l'aide d'éléments non normalisés, de sols de cours de maisons, d'aires à battre, d'écuries, de rues de villages (surtout celles en pente). Ces surfaces pavées, ou « calades », sont constituées de panneaux de pierres posées de chant, en rangées serrées, les interstices étant occupés par de la terre qui assure la cohésion du panneau. Sous la forme d'un amas de pierres, circulaire et parfois parementé, la montjoie, ou monjoie, à usage de balise, de borne, de repère, relève de la maçonnerie à pierres sèches. Un autre exemple d'emploi de la maçonnerie à pierre sèche est la tour de berger, ou quille de berger, édicule plein au plan généralement rond, parfois carré, éventuellement doté, sur le tour, de pierres saillantes faisant office de marches pour grimper à la cime.
Lors des travaux agricoles (défonçage, labour, piochage, etc.) en terrain à substrat rocheux affleurant, le paysan débarrasse sa parcelle de la pierre qui est remontée, en la portant à un tas ou à un mur. En région calcaire, ce matériau provient de la partie superficielle du socle rocheux, laquelle, sous l’effet du gel périglaciaire il y a plusieurs dizaines de millénaires, s'est clivée en strates et fracturée en blocs arrondis, en dalles, en plaquettes, etc., en conformité avec sa structure (phénomène de macrogélifraction). Le dérochement est l'enlèvement de pans de la roche affleurant un terrain, au moyen d'outils comme la barre à mine, les coins en fer ou encore la poudre. L’épierrement, ou épierrage, est l’opération consistant à débarrasser les terres agricoles des pierres. Contrairement au dérochement, l’épierrement ne livre des quantités importantes de pierres que dans la longue durée. La découverture est l’enlèvement de la « découverte », couche pierreuse superficielle recouverte de terre et altérée par les intempéries et la végétation, et qui se trouve éliminée lors de la création de carrières. Les divers outils en fer employés dans la maçonnerie sèche historique sont ceux du maçon généraliste, du tailleur de pierre, du carrier et du terrassier. Au XIXe siècle, l’acier devint suffisamment abordable pour que ces outils se généralisent dans le monde rural.
L'appareil assisé formé d'éléments dont la face apparente est celle d'un rectangle aux arêtes vives et aux faces latérales en retour d'équerre; les moellons sont posés à rupture de joints (ou recouvrement des joints montants). C'est un appareil non assisé, formé d'éléments dont la face apparente est celle d'un polygone irrégulier aux arêtes vives; les angles saillants d'une pierre viennent s'encastrer dans les angles rentrants formés par les pierres déjà posées. Il s'agit d'une maçonnerie de pierres posées uniquement en délit et sur la tranche, soit verticalement, soit obliquement, et disposées soit en assises, soit en désordre. L'appareil en épi est un appareil assisé formé de pierres posées de chant et sur l'angle de façon que les joints obliques soient, d'une assise sur l'autre, alternativement dans un sens et dans l'autre. L'appareillage de ces clôtures peut présenter des espaces vides assez importants. Une maçonnerie en pierres sèches est comme un jeu de patience en volume, un puzzle dans l'espace. Elle requiert un choix et un positionnement judicieux du matériau, un ajustage minutieux et un emboîtement précis des éléments. En règle générale, le matériau employé dans les murs extérieurs est laissé à l'état brut, naturel (matériau d'épierrement). Il peut être toutefois sommairement rectifié ou ébauché à coups de marteau.
Selon une croyance très répandue, une maçonnerie en pierres sèches serait solide, résistante, et pourrait, de ce fait, traverser les siècles. En réalité, l'absence de mortier à liant nuit à sa cohésion et à sa solidité. L'observation sur le terrain ces dernières décennies a montré que les constructions rurales en pierre sèche sont fragiles (utilisation de pierres gélives, absence de mortier, constructeur non professionnel). La pierre sèche a donné suffisamment de garanties dans des ouvrages de génie, talus de chemin de fer, murs de soutènement de voies en montagne, murs de soutènement de terrasses, et dans les ouvrages fortement sollicités par les eaux que sont les perrés et les petits barrages. Le XIXe siècle industriel lui préféra la maçonnerie à la chaux hydraulique qui a sur la pierre sèche l'avantage d'une grande cohésion. Les perrés en pierre sèche ont, dit-on alors, tendance à très vite se dégrader lorsque la base est sapée par les eaux, et dans les barrages, la moindre brèche occasionnée à la maçonnerie, le courant d'eau violent qui s'y propage, emporte le reste de l'ouvrage avant que la retenue d'eau ne soit épuisée.
L'arrêté du 24 décembre 2015 désigne le métier de « murailler » comme spécialité de maçon du patrimoine dans la liste des métiers d'art relative à la qualification artisanale et au répertoire des métiers. Depuis le 28 novembre 2018, il est inscrit également sur la liste représentative du patrimoine culturel immatériel de l'humanité de l'UNESCO à l'instigation du Comité intergouvernemental de sauvegarde du patrimoine culturel immatériel réuni à Port-Louis, république de Maurice. Cette candidature transnationale, portée par Chypre, est le fruit d'un travail conjoint avec la Croatie, la France, la Grèce, l'Italie, la Slovénie, l'Espagne et la Suisse.
Il est essentiel de ne pas sous-estimer l'importance de ces précautions pour garantir la pérennité et la stabilité de votre nouvelle installation. N'hésitez pas à consulter un professionnel si vous avez le moindre doute sur la mise en œuvre.
