Dans le domaine de la construction et du génie civil, le diagnostic structurel n'est pas une simple formalité. Il est en fait un élément clé qui assure la durabilité, la solidité et surtout la sécurité de chaque projet de construction. La présence et la localisation précises des armatures au sein du béton armé sont fondamentales pour garantir l'intégrité des structures, qu'il s'agisse de dalles, de poutres, de poteaux ou d'éléments plus complexes comme les balcons. Avant de réaliser des interventions telles que le carottage, ou pour évaluer l'état d'une structure existante, une détection fiable des armatures devient indispensable. Ce processus permet d'éviter des dommages coûteux et dangereux, assurant ainsi la longévité et la sécurité des ouvrages.
L'Importance Cruciale du Scan d'Armature

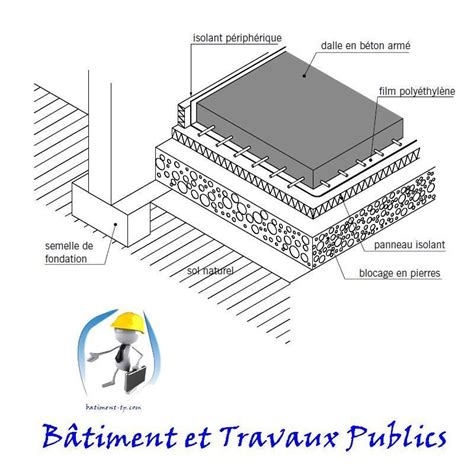

Pour calculer la résistance d’une dalle ou d’une poutre en béton armé, un scan de la dalle peut être réalisé. Généralement, un scan d’armature est réalisé pour localiser et détecter les aciers dans une dalle, une poutre ou encore un poteau. Ce type de scan est particulièrement utile avant la réalisation de carottage sur les dalles béton. En effet, cela permettra d’éviter les aciers et d’endommager la dalle. Pour le calcul de la résistance de la dalle, le scan est généralement complété par un sondage destructif léger.
La détection des armatures joue un rôle essentiel dans la prévention des risques. Elle évite considérablement tout dommage connexe, tel que la rupture ou l'usure des mèches dans le support, les dégâts liés directement aux machines, ou encore la dégradation de canalisations d'eau. De plus, elle permet de maintenir une productivité élevée en permettant de percer systématiquement au bon endroit, en évitant les obstacles. Au-delà de la préservation des utilisateurs lors de leurs manipulations sur les chantiers, la détection permet également de conserver l'intégrité de la structure du bâtiment. Les canalisations de gaz et les fers à béton, par exemple, ne sont pas endommagés.
Les Technologies au Service de la Détection
Plusieurs technologies et appareils sont employés pour réaliser cette détection précise des armatures. L'objectif est de fournir une visualisation claire des éléments métalliques noyés dans le béton, sans altérer la structure elle-même.
Le Radar de Structure

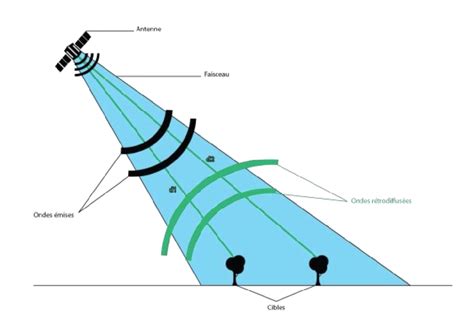

Le radar de structure est devenu, en quelques années, l'outil indispensable pour l'expert en diagnostic de structure. Cette technologie fonctionne par émission d’impulsions électromagnétiques qui se réfléchissent partiellement sur des interfaces ou des hétérogénéités présentant des contrastes électromagnétiques avec le béton. Les systèmes de nouvelle génération, comme ceux développés par GSSI (leader mondial, USA) tels que les FLEX NX, FLEX LT et NX25 / NX15, sont pensés pour le terrain : ils nécessitent moins d'étapes, offrent une meilleure ergonomie, et l'électrode se connecte directement au boîtier. Le géoradar est une technologie de contrôle non destructif (CND) précieuse pour la détection d'objets dans les structures en béton. L'acier d'armature est souvent difficile à localiser et à évaluer.
La Méthode Pachométrique (Ferroscan)
Les pachomètres, souvent abusivement appelés « Ferroscan », sont utilisés depuis longtemps pour la détection des armatures dans les 10 à 15 premiers centimètres du béton. Ces matériels sont recommandés pour les opérations simples de contrôle d’enrobage ou pour des détections rapides des aciers en surface. La méthode pachométrique consiste à utiliser la technologie d’induction par impulsions électromagnétiques. Des courants de Foucault se produisent à la surface de tout matériau conducteur se trouvant dans le champ magnétique. Ils induisent un champ magnétique dans la direction opposée.
Il est important de noter qu'un pachomètre peut « estimer » un diamètre d’armatures (selon les modèles et jusqu’à 63 mm d’enrobage maximum), mais il ne s’agit en aucun cas d’une mesure précise. Cette méthode n’est pas recommandée pour les détections dans des zones où le ferraillage est très dense, comme dans le secteur nucléaire, par exemple. Chez Ferdetec, nous employons des outils high-tech, comme le Ferroscan et le Radar Proceq, pour garantir un repérage précis et sûr des armatures de votre structure. Dans le domaine des diagnostics structurels, les bons outils peuvent vraiment faire la différence. Chez Ferdetec, nous misons sur les technologies de pointe pour vous garantir un service hors pair.
Les Détecteurs de Métaux
Le matériel de détection de métaux est également un outil précieux. Cet appareil est aussi bien destiné à être utilisé comme détecteur de métaux ferromagnétiques (fers à béton…) que pour détecter tous les câbles électriques sous tension. En plus de donner la position, il indique également la profondeur, et prouve son utilité lorsque vous devez percer un matériau susceptible de contenir un tuyau, un câble électrique noyé ou des fers d'armature. Ce type de matériel peut être transporté dans un véhicule de tourisme. Les performances typiques de tels appareils incluent une profondeur de détection maximale de 80 mm.
LE MEILLEUR SCANNER MURAL DÉTECTEUR DE METAUX – D-tect 120 Bosch Pro
Complémentarité des Méthodes et Sondages
Dans certaines situations, notamment lorsque les méthodes d'inspection non destructives telles que le Ferroscan ou le scan au radar ne fournissent pas suffisamment d'informations, il est nécessaire de recourir à des sondages. Lorsque des anomalies significatives surviennent ou pour mieux comprendre l'état du béton armé, des sondages destructifs structurels sur site peuvent être réalisés pour compléter les résultats d'une inspection ou d'un diagnostic visuel. Chez Oeris, par exemple, notre équipe effectue une évaluation minutieuse de l'état du béton armé en cas de fissure sur les éléments porteurs.
Le Test Ultrasonique
Une autre méthode de contrôle non destructif pertinente est l'étude de la propagation des ondes ultrasonores. Le testeur UPV (Ultrasonic Pulse Velocity), optimisé pour les mesures in situ ou en laboratoire, permet d'étudier la propagation d’ondes ultrasonores de volume de compression (onde P) ou de cisaillement (onde S) et leurs réflexions sur des interfaces de fort contraste, comme l'interface entre le béton et l'air ou celle entre le béton et l'acier. Le temps d’arrivée de l’onde réfléchie est détecté. Cette méthode est particulièrement utile pour évaluer la qualité du béton et détecter des défauts internes.
Le Test de Dureté de Surface
La mesure de la dureté de surface d’un béton est basée sur l’étude du rebond d’une bille d’acier projetée sur sa surface à l’aide d’un ressort taré. Cependant, cette méthode ne permet pas de corréler directement la dureté de surface à la résistance à la compression du béton dans la masse. De plus, il est délicat d’exploiter les résultats fournis sans les mettre en corrélation avec d’autres informations, par exemple avec la méthode ultrasonique.
Un Cadre Réglementaire en Évolution
Le diagnostic structurel est un domaine qui évolue, notamment sous l'impulsion de réglementations visant à renforcer la sécurité des constructions. Le décret n° 2025-814 du 12 août 2025, par exemple, impose un diagnostic structurel obligatoire pour les bâtiments d’habitation collectifs, incluant les balcons. Au cours de leur vie, les ouvrages sont soumis au vieillissement, aux évolutions réglementaires et normatives, et aux sinistres. Les contrôles avant travaux et/ou réhabilitation sont donc indispensables et sont réalisés par des bureaux d’études spécialisés en diagnostic de structure.
La Gestion des Données et la Productivité
Les avancées technologiques ne concernent pas seulement les capteurs, mais aussi les logiciels et les flux de travail. Les puissants capteurs et solutions logicielles de marques comme Screening Eagle offrent une visualisation inégalée des structures en béton pour une détection précise des objets. Gagnez des heures sur le terrain et au bureau grâce à un flux de travail rationalisé pour l'inspection visuelle et la gestion des données des capteurs CND. Avec toutes les données en un seul endroit et chaque objet ou défaut géolocalisé à leur position exacte, la productivité est considérablement stimulée.
La Location et la Formation : Soutenir les Professionnels
Pour accompagner les professionnels du bâtiment dans l'utilisation de ces technologies, des services de location de matériel et de formation sont proposés. MDS, par exemple, propose des matériels dédiés à ce métier et forme vos opérateurs pour une utilisation optimale de ces technologies. Les tarifs et la durée de location sont généralement sur demande, avec des services et avantages associés comme une assistance matérielle rapide, un matériel contrôlé et testé entre chaque location, des tarifs spéciaux pour les professionnels, et des marges de manœuvre pour le retrait ou la livraison.
En somme, la détection des armatures dans le béton armé est une étape fondamentale qui repose sur une combinaison de technologies avancées, de méthodes éprouvées et d'une expertise professionnelle. Elle garantit non seulement la sécurité des ouvrages et des personnes, mais contribue également à la durabilité des constructions et à l'optimisation des coûts par la prévention des dommages. Les bureaux d'études spécialisés et les entreprises de diagnostic jouent un rôle crucial dans la mise en œuvre de ces contrôles, assurant ainsi la fiabilité et la pérennité du bâti.
