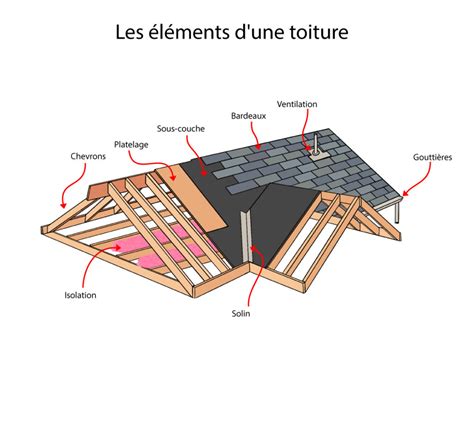

Le dimensionnement correct des bandes de solin en zinc est une étape cruciale dans la conception et la réalisation de toute couverture en tuiles, garantissant à la fois l'étanchéité et la durabilité de l'ouvrage. Ces éléments, souvent discrets mais essentiels, assurent la transition étanche entre la couverture en tuiles et d'autres éléments du bâtiment tels que les murs, les cheminées ou les pénétrations diverses. Le choix des dimensions appropriées pour les feuilles de zinc, en particulier leur largeur et leur épaisseur, dépend de nombreux facteurs, notamment les conditions climatiques, l'exposition au vent, et le type d'application (couverture ou bardage).
Les Largeurs de Feuilles de Zinc : Un Compromis entre Stabilité et Simplicité
Les feuilles de zinc utilisées pour les solins se déclinent en différentes largeurs développées, chacune présentant des avantages et des contraintes spécifiques. La largeur développée de 500 mm est universellement utilisable, convenant à toutes les zones et tous les sites, indépendamment des conditions météorologiques. Cette polyvalence en fait un choix sûr et pratique pour une large gamme d'applications.
Cependant, la largeur développée de 650 mm doit être utilisée avec précaution. Elle est à proscrire en zone 4, quelle que soit l'exposition du site, et également en zone 3 lorsque le site est exposé. Cette restriction vise à prévenir les problèmes potentiels liés à des feuilles trop larges dans des environnements soumis à des vents forts.
La limitation des largeurs des feuilles de zinc est une mesure préventive essentielle. Elle permet d'éviter les phénomènes de "battement au vent", où les feuilles peuvent se soulever et claquer sous l'effet des rafales, ce qui peut entraîner leur déchirement à terme. En optant pour des largeurs plus restreintes, on assure une meilleure répartition du nombre de pattes de fixation nécessaires pour maintenir la feuille en place. Cette densité de fixation accrue renforce la résistance de l'ensemble aux contraintes du vent.
Dans les climats rigoureux, tels que les régions de montagne ou les zones côtières, où les vents peuvent être particulièrement violents et imprévisibles, il est fortement recommandé de se limiter à des largeurs de 500 mm. Cette précaution s'applique également lorsque subsiste une incertitude quant aux données climatiques relatives au vent.
Pour l'application en bardage, la limitation des largeurs à 500 mm est également conseillée, principalement pour des raisons de densité de fixation. Les panneaux de bardage, étant souvent plus exposés aux vents latéraux, nécessitent un ancrage solide et régulier pour garantir leur stabilité.

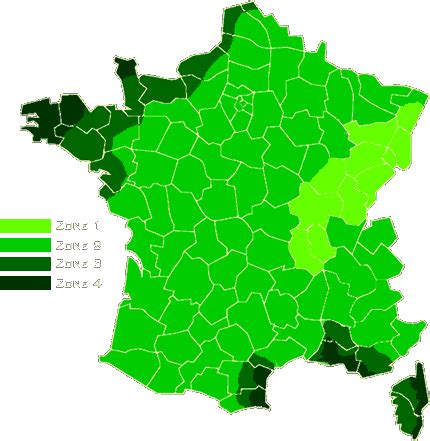

La largeur maximale admissible pour les feuilles de zinc est donc intrinsèquement liée à la région dans laquelle le bâtiment est construit, et plus spécifiquement à l'intensité des vents attendus. Les règles de dimensionnement, telles que celles énoncées dans la norme N.V.65 (Neige et Vent 65) modifiée en décembre, fournissent un cadre pour déterminer ces limites en fonction des zones de vent.
L'Épaisseur du Zinc : Résistance et Adaptation aux Conditions Thermiques
L'épaisseur des feuilles de zinc est un autre paramètre déterminant pour leur performance. Les épaisseurs couramment disponibles sur le marché se situent généralement entre 0,65 mm, 0,70 mm et 0,80 mm. Le choix de l'épaisseur appropriée doit tenir compte des contraintes mécaniques et thermiques auxquelles le solin sera soumis.
En région de montagne, où les variations de température sont plus marquées et les chocs thermiques plus importants, une épaisseur minimale de 0,70 mm est requise. Les cycles de dilatation et de contraction du métal, exacerbés par ces conditions climatiques, peuvent mettre à rude épreuve des feuilles trop fines. Une épaisseur accrue offre une meilleure résistance à ces contraintes, réduisant le risque de déformation ou de fissuration.
Dans le cas d'une application en bardage, l'épaisseur des panneaux de zinc sera souvent augmentée. Cette augmentation vise à conférer une rigidité supérieure aux panneaux, leur permettant de mieux résister aux déformations dues au vent et d'assurer une meilleure tenue mécanique globale. La rigidité accrue est particulièrement importante pour les bardages continus qui couvrent de grandes surfaces verticales.
Le choix de l'épaisseur doit également être mis en relation avec la largeur de la feuille. Une feuille plus large peut nécessiter une épaisseur plus importante pour conserver une rigidité suffisante et éviter le flambage sous l'effet du vent. Inversement, une feuille plus étroite peut parfois être fabriquée avec une épaisseur moindre tout en maintenant une bonne performance.
Il est également pertinent de considérer la nature de la sous-structure sur laquelle le solin en zinc sera fixé. Une sous-structure moins rigide pourrait nécessiter des bandes de zinc plus épaisses pour compenser et assurer une stabilité globale de l'ensemble.
Techniques d'Assemblage et Jonctions Transversales

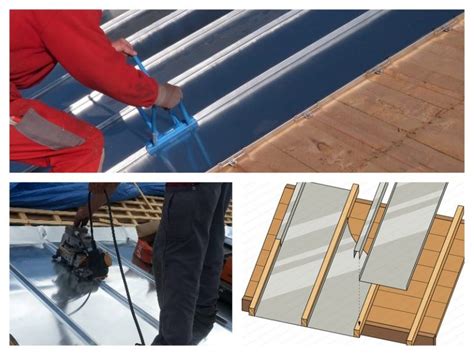

Les dimensions des feuilles de zinc, qu'il s'agisse de leur largeur ou de leur longueur, influencent directement les techniques d'assemblage employées. Pour les jonctions longitudinales, c'est-à-dire le raccordement de deux feuilles dans le sens de la longueur, différentes méthodes peuvent être utilisées, allant du simple recouvrement au double- Agrafe. Le choix dépendra de l'exposition au vent, de la pente de la toiture et des exigences esthétiques.
Pour les jonctions transversales, qui relient les feuilles dans le sens de la largeur, des techniques spécifiques sont également mises en œuvre pour garantir l'étanchéité. Ces jonctions peuvent impliquer des plis, des ourlets ou des systèmes de profilés adaptés. La largeur des feuilles joue ici un rôle important dans la conception de ces jonctions. Des feuilles plus étroites peuvent nécessiter des jonctions transversales plus fréquentes, tandis que des feuilles plus larges permettent des jonctions plus espacées, mais demandent une attention particulière à leur mise en œuvre pour assurer une étanchéité parfaite.
La conception des solins en zinc ne se limite pas à la simple pose de feuilles métalliques. Elle implique une compréhension approfondie des principes de l'étanchéité, de la résistance des matériaux et des contraintes environnementales. Une attention particulière doit être portée à la compatibilité des matériaux, notamment avec les supports et les autres éléments de couverture, afin d'éviter toute réaction chimique indésirable qui pourrait altérer la durabilité du zinc.
Les techniques d'assemblage doivent également prendre en compte le comportement du zinc face aux variations de température. Les phénomènes de dilatation et de contraction sont inhérents au métal et doivent être anticipés par la conception des jonctions pour permettre ces mouvements sans créer de contraintes excessives. L'utilisation de pattes de fixation coulissantes ou de systèmes de joints à tasseaux est une illustration de cette adaptation.
Considérations Environnementales et Durabilité
Le zinc est un matériau reconnu pour sa durabilité et sa résistance à la corrosion, ce qui en fait un choix privilégié pour les applications extérieures comme les solins de toiture. Sa longévité peut atteindre plusieurs décennies, voire plus, lorsqu'il est correctement installé et entretenu. L'aspect esthétique du zinc évolue avec le temps, développant une patine grise naturelle qui s'intègre harmonieusement dans de nombreux environnements.
Cependant, la durabilité du zinc peut être affectée par des facteurs environnementaux spécifiques. Les environnements marins, par exemple, riches en sels, peuvent accélérer la corrosion si des précautions ne sont pas prises. De même, les environnements industriels fortement pollués peuvent présenter des risques similaires. Dans ces cas, le choix d'une épaisseur de zinc plus importante et une attention particulière à la conception des jonctions et des fixations deviennent encore plus critiques.
La mise en œuvre de solins en zinc doit également tenir compte de la gestion des eaux pluviales. La conception des solins doit permettre un écoulement efficace de l'eau, l'empêchant de stagner ou de s'infiltrer derrière la couverture. La forme et le profil des bandes de zinc, ainsi que leur intégration avec les gouttières et les descentes d'eau, sont des éléments clés pour assurer une protection optimale contre les infiltrations.
Le choix des fixations est également primordial. Elles doivent être en matériau compatible avec le zinc, comme l'acier inoxydable ou le cuivre, pour éviter la corrosion galvanique. La nature et la densité des fixations doivent être adaptées aux contraintes locales, en particulier aux forces exercées par le vent. Une fixation insuffisante ou mal adaptée peut compromettre l'intégrité de l'ensemble du solin, même si le zinc lui-même est en bon état.
Vidéo 4 / Membrane EPDM - Pose en acrotère ou avec un solin contre un mur
L'aspect environnemental du zinc concerne également son caractère recyclable. Le zinc est un matériau 100% recyclable, et les déchets de chantier peuvent être réintégrés dans le cycle de production sans perte de qualité. Cela fait du zinc un choix durable et respectueux de l'environnement dans une perspective de construction écologique.
Recommandations Générales pour le Dimensionnement
Pour un dimensionnement optimal des bandes de solin en zinc pour couvertures en tuiles, il est conseillé de suivre une approche méthodique :
- Analyse des conditions climatiques locales : Évaluer l'intensité des vents (zones de vent), l'exposition aux précipitations (pluie, neige) et les variations de température. Les normes locales, comme la NV65 en France, fournissent des informations précieuses à cet égard.
- Identification des zones critiques : Repérer les points de faiblesse potentiels de la toiture, tels que les rives, les faîtages, les noues, les pénétrations (cheminées, lucarnes, aérations) et les jonctions avec les murs.
- Sélection de la largeur de feuille appropriée : Privilégier la largeur de 500 mm dans les zones à vent fort, en climat de montagne ou de bord de mer, et pour les bardages. La largeur de 650 mm peut être envisagée dans des zones moins exposées, en vérifiant les recommandations spécifiques.
- Choix de l'épaisseur adéquate : Opter pour une épaisseur minimale de 0,70 mm en région de montagne et pour les bardages. Les épaisseurs courantes de 0,65 mm, 0,70 mm, et 0,80 mm offrent une gamme pour s'adapter aux différentes contraintes. Une épaisseur plus importante peut être nécessaire pour les applications soumises à de fortes contraintes mécaniques ou thermiques.
- Conception des assemblages et des jonctions : Utiliser des techniques d'assemblage adaptées à l'exposition et aux matériaux, en veillant à permettre les mouvements de dilatation et de contraction du zinc. Les jonctions transversales et longitudinales doivent garantir une étanchéité parfaite.
- Sélection des fixations : Utiliser des fixations en matériaux compatibles et en nombre suffisant pour résister aux contraintes locales, notamment celles du vent.
En considérant attentivement ces différents paramètres, il est possible de dimensionner des bandes de solin en zinc qui assureront une protection efficace et durable contre les intempéries, contribuant ainsi à la longévité et à la performance globale de la couverture en tuiles. L'expertise d'un professionnel est souvent recommandée pour valider ces choix et garantir une mise en œuvre conforme aux règles de l'art.
