L'installation d'un mitigeur thermostatique, bien que pouvant sembler complexe, suit un processus logique et précis. Ce guide détaillé a pour but de vous accompagner pas à pas dans cette démarche, en clarifiant les étapes clés et en expliquant les principes fondamentaux qui régissent le bon fonctionnement de cet appareil essentiel dans une salle de bain moderne. Que vous soyez un bricoleur averti ou que vous découvriez cet univers, ces explications vous permettront de comprendre et de réaliser cette installation avec succès.
Préparation Essentielle Avant Toute Installation
Avant de vous lancer dans le démontage de votre ancien appareil, une étape cruciale consiste à couper l'arrivée d'eau. Cette précaution simple mais vitale garantira votre sécurité et évitera tout dégât des eaux. Il est également recommandé, particulièrement en cas de travaux lourds dans le logement, de purger le réseau d'eau de toute impureté. Cette action préventive est essentielle pour éviter d'endommager votre nouveau robinet, car les débris et sédiments peuvent obstruer ou endommager les composants internes délicats du mitigeur.
Une autre vérification préliminaire, et non des moindres, concerne l'identification des arrivées d'eau. Avant de démonter votre ancien appareil, identifiez que l’arrivée d’eau chaude est à gauche et que l’arrivée d’eau froide est à droite. Cette configuration est la norme et assure le bon fonctionnement du mitigeur. Si cette disposition n'est pas respectée dans votre installation existante, il est impératif de faire appel à un professionnel. Tenter de modifier cette configuration sans l'expertise nécessaire pourrait entraîner des dysfonctionnements majeurs et potentiellement des risques.

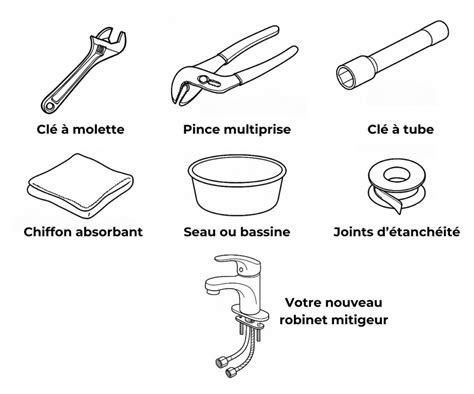

Une fois ces vérifications effectuées, préparez méticuleusement les pièces et les outils nécessaires. Avoir tout à portée de main près de l'accès au raccordement fluidifiera grandement le processus d'installation.
Installation du Mitigeur : Une Démarche Étape par Étape
L'installation du mitigeur thermostatique se décompose en plusieurs phases distinctes, chacune nécessitant une attention particulière pour garantir une pose solide et fonctionnelle.
Phase 1 : Pré-assemblage des Raccords Excentrés
La première étape consiste à préparer les raccords qui assureront la liaison entre votre tuyauterie murale et le mitigeur.
- Vissage des raccords excentrés : Vissez les raccords excentrés de manière qu’ils dépassent d’environ 42 mm du mur. Cette mesure est indicative et peut nécessiter un léger ajustement en fonction de l'épaisseur de votre mur et du type de rosaces utilisées.
- Vissage des rosaces : Vissez les rosaces jusqu’au mur. Ces éléments esthétiques servent également de point d'appui et de finition.
- Régulation de l'écartement : Réglez l'écartement entre les raccords excentrés de manière à obtenir un espace de 150 mm entre les rosaces. Cette mesure est l'entraxe standard pour la plupart des mitigeurs de douche et de baignoire, garantissant la compatibilité. Vérifiez l'horizontalité à l'aide d'un niveau à bulle. Ajustez si nécessaire pour assurer une parfaite planéité.
- Installation du mitigeur (test) : Installez le mitigeur sur les raccords excentrés et vissez-le à fond. Il est important que les écrous du mitigeur ne touchent pas les rosaces à ce stade. Ajustez si nécessaire et revérifiez l'horizontalité. Cette étape permet de valider l'alignement et l'espacement avant le serrage définitif.
- Démontage et mesure : Démontez le mitigeur. Notez précisément la profondeur entre les raccords excentrés et le mur. Cette mesure sera cruciale pour le réglage final et l'étanchéité.
Phase 2 : Étanchéité et Raccordement Final
Une fois les raccords préparés et l'espacement validé, l'étape suivante consiste à assurer l'étanchéité et le raccordement définitif.
- Application de Téflon : Étanchéifiez les filetages des raccords excentrés avec du Téflon, en veillant à le visser dans le sens du filetage. Cela garantira une parfaite étanchéité et préviendra les fuites.
- Serrage des raccords : Serrez les raccords excentrés avec une clé plate de 22 mm. Assurez-vous qu'ils soient bien fixés mais sans excès pour ne pas endommager le filetage.
- Orientation et alignement : Orientez les raccords de manière à avoir un espace de 150 mm entre les axes des raccordements et à la même profondeur que celle que vous avez mesurée précédemment. Vérifiez à nouveau l'horizontalité à l'aide d'un niveau à bulle. Un alignement parfait est essentiel pour le bon fonctionnement et l'esthétique.
- Joint silicone : Étalez une fine couche de joint silicone entre le mur et les raccords excentrés. Ce joint assurera une finition propre et une étanchéité supplémentaire contre l'humidité.
- Vissage des rosaces : Vissez les rosaces sur les raccords excentrés. Elles viendront plaquer contre le mur, masquant les raccords et offrant une finition soignée.
- Préparation du mitigeur : Enlevez les caches rouges et bleus du mitigeur. Ces caches protègent les filetages et indiquent souvent le sens de l'eau chaude et froide. Contrôlez la bonne mise en place des filtres à impureté, en veillant à ce que le côté bombé soit orienté vers l'intérieur du mitigeur. Ces filtres protègent la cartouche des sédiments présents dans l'eau.
- Fixation du mitigeur : Placez le mitigeur sur les raccords excentrés sans ajouter de joint supplémentaire. Les joints d'étanchéité sont déjà intégrés aux raccords excentrés ou au mitigeur lui-même. Serrez ensuite les écrous à l'aide d'une clé plate de 32 mm.
- Vérification finale de l'horizontalité : Vérifiez l'horizontalité du mitigeur avec le niveau à bulle. Si besoin, ajustez-le légèrement en desserrant puis resserrant les écrous. Une installation parfaitement horizontale est non seulement esthétique mais aussi fonctionnelle.
- Test d'étanchéité : Ouvrez doucement l'arrivée d'eau. Vérifiez attentivement l'étanchéité de tous les raccords en alimentant le mitigeur. Recherchez toute trace de goutte ou d'humidité.
Réglage de la Température : La Précision Thermostatique
Le cœur du mitigeur thermostatique réside dans sa capacité à maintenir une température d'eau constante. Le réglage initial est une étape clé pour garantir confort et sécurité.
- Positionnement de la poignée : Placez la poignée du mitigeur avec le repère indiquant la température désirée face à la graduation de 38°C. Cette température est considérée comme la plus confortable et la plus sûre pour un usage domestique.
- Contrôle de la température : À l'aide d'un thermomètre, contrôlez la température de l'eau. Si elle est exactement à 38°C, aucun réglage supplémentaire n'est nécessaire.
- Procédure de réglage (si nécessaire) : Si la température n'est pas conforme, fermez la bonde. Dégagez la poignée du mitigeur en retirant délicatement son cache à l'aide d'un petit tournevis plat.
- Accès à la cartouche : Desserrez la vis qui maintient la poignée, puis retirez la poignée. Cela vous donnera accès à la cartouche thermostatique.
- Régulation de la cartouche : Faites couler l'eau à nouveau. Réglez la cartouche thermostatique en tournant l'élément cranté noir jusqu'à ce que la température de l'eau atteigne précisément 38°C. Ce réglage fin assure que le mitigeur fournira toujours la température désirée, indépendamment des variations de pression ou de température de l'eau d'arrivée.
problème mitigeur de douche thermostatique eau chaude détartrer la cartouche thermostatique
Connexion des Flexibles et Vérification Finale
Les dernières étapes concernent la connexion des éléments périphériques et une vérification globale du bon fonctionnement.
- Connexion du flexible de douche : Vérifiez la bonne position du joint d'étanchéité dans le flexible de douche, puis vissez son embout sur la sortie du mitigeur. Assurez-vous que le joint est bien en place pour éviter toute fuite.
- Test de la douchette : Vérifiez le bon fonctionnement de la douchette. Assurez-vous que l'eau s'écoule correctement et que le débit est suffisant.
Félicitations, vous avez terminé l'installation de votre nouveau produit GROHE. Un mitigeur thermostatique bien installé et réglé garantira des douches confortables et sécurisées pendant de nombreuses années.
Comprendre l'Entraxe : Une Notion Clé pour le Choix de votre Mitigeur
Avant même de choisir un modèle de robinet de douche, il est indispensable de vérifier l'entraxe entre les arrivées d'eau chaude et d'eau froide présentes dans l'espace douche de votre salle de bain. L'entraxe, c'est la distance entre les deux points de raccordement de votre tuyauterie murale.
Pour mesurer l'entraxe d'un mitigeur de douche, vous devez prendre la mesure entre les 2 trous situés à l'arrière du robinet, en partant du centre de ces trous. Pour cette mesure, vous pouvez utiliser un mètre ruban ou une règle graduée.
L'entraxe de votre nouveau robinet est généralement spécifié sur son emballage et dans sa notice de montage. Il est crucial de choisir un mitigeur dont l'entraxe correspondra à celui de votre installation murale pour éviter des modifications coûteuses et complexes.
L'entraxe standard sur un robinet de douche est de 150 mm. C'est la mesure la plus courante, ce qui signifie que la majorité des mitigeurs sur le marché sont conçus pour s'adapter à cette distance.
Vous pourrez remarquer que les raccords excentrés, qui servent à relier le mitigeur à votre tuyauterie, peuvent être légèrement coudés. Cette conception n'est pas anodine : elle a pour but de faciliter la pose du robinet et de permettre un réglage fin de l'entraxe du mitigeur au millimètre près. Ces raccords excentrés permettent de compenser de légères différences entre l'entraxe de votre mur et l'entraxe du mitigeur, ou d'ajuster la sortie du robinet pour qu'il soit parfaitement droit.
Il est important de noter qu'un mitigeur de douche ne présente pas forcément le même entraxe qu'un mitigeur de baignoire. Bien qu'il soit courant que les mitigeurs de baignoire présentent également un entraxe standard de 150 mm, il existe des modèles spécifiques avec des entraxes différents. Il est donc toujours préférable de vérifier les spécifications du produit avant l'achat.

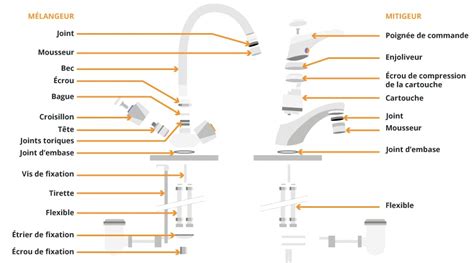

Mitigeur vs Mélangeur : Une Distinction Importante
Lorsque vous faites l'acquisition d'une baignoire ou d'une douche, la question de la robinetterie se pose rapidement. Entre un robinet mitigeur et un mélangeur, votre cœur balance ? Comprendre leurs différences est essentiel pour faire le choix le plus adapté à vos besoins.
Un mélangeur est un système plus ancien qui fonctionne avec deux robinets distincts : un pour l'eau chaude et un pour l'eau froide. Vous réglez la température et le débit manuellement en ouvrant et fermant indépendamment chaque robinet, puis en ajustant leur position. Ce système peut être moins précis et moins économe en eau, car il faut souvent un certain temps pour trouver la température idéale, entraînant un gaspillage d'eau.
Le mitigeur, quant à lui, est un appareil plus moderne qui dispose d'une seule commande pour régler à la fois le débit et la température de l'eau. Il intègre une cartouche qui mélange l'eau chaude et l'eau froide en proportions variables pour atteindre la température désirée. Ce système offre un confort d'utilisation supérieur, une plus grande précision dans le réglage de la température et une meilleure gestion de la consommation d'eau.

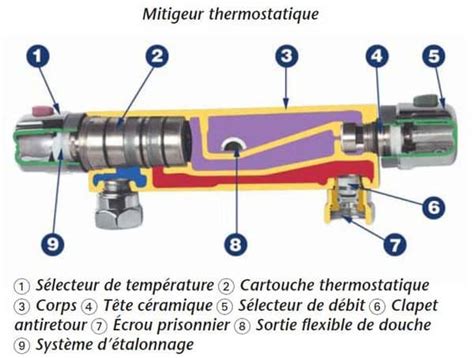

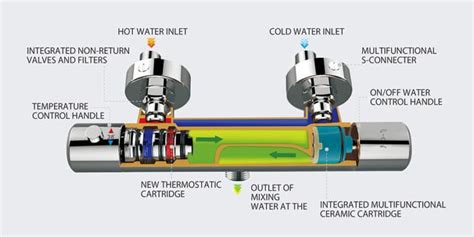

Le mitigeur thermostatique va encore plus loin. Il est équipé d'une cartouche thermostatique qui maintient la température de l'eau à un niveau prédéfini, généralement autour de 38°C. Cela signifie que même si la pression ou la température de l'eau d'arrivée fluctue (par exemple, si quelqu'un tire la chasse d'eau ailleurs dans la maison), le mitigeur thermostatique ajuste automatiquement le mélange pour que la température de sortie reste constante. C'est un gage de sécurité, notamment pour les enfants et les personnes âgées, car il évite les risques de brûlures dues à un afflux soudain d'eau trop chaude.
Le mitigeur thermostatique MTB (comme mentionné dans les informations fournies) a pour fonction principale de réguler l'alimentation en eau froide et en eau chaude afin d'atteindre la température souhaitée, permettant ainsi de distribuer l'Eau Chaude Sanitaire (ECS) de manière optimale et sécurisée.
L'Usure et l'Entretien de la Cartouche Thermostatique
Il est possible que la cartouche de votre mitigeur s'use au fil du temps. Les cartouches thermostatiques sont des pièces d'usure qui, comme toute pièce mécanique soumise à l'usage et aux contraintes de l'eau (calcaire, impuretés), peuvent nécessiter un remplacement. Si vous constatez des difficultés à régler la température, des variations importantes de celle-ci, ou des fuites au niveau de la commande, il est probable que la cartouche soit défectueuse et doive être changée. Le remplacement d'une cartouche est généralement une opération réalisable par un bricoleur averti, en suivant les étapes similaires à celles du réglage de température, mais en remplaçant la pièce entière.
Comprendre le Langage Technique : Filetage, Taraudage et Pas de Vis
Pour interagir efficacement avec les professionnels de la plomberie ou pour mieux appréhender les notices techniques, il est utile de connaître quelques notions fondamentales.
- Filetage : Il s'agit d'un usinage réalisé en creusant une rainure hélicoïdale dans la matière d'une pièce pour obtenir un raccord fileté. Le filetage est usiné sur l'extérieur de la pièce brute et peut être cylindrique ou conique. En plomberie, cela correspond généralement au raccord dit "mâle".
- Taraudage : Le principe est similaire au filetage, mais l'usinage se fait à l'intérieur d'un alésage. Il est conçu pour recevoir une pièce filetée (le raccord mâle). En plomberie, cela correspond au raccord dit "femelle".
- Pas de vis : De manière simple, c'est la forme de la rainure du filetage ou du taraudage. Plus techniquement, pour un pas métrique, il représente la distance en millimètres de translation d'une pièce filetée sur une pièce taraudée lors d'une rotation complète (par exemple, une vis dans un écrou). Par exemple, un pas de 1,75 mm signifie que la vis avance de 1,75 mm pour chaque tour complet. En plomberie, on peut aussi rencontrer des dimensions exprimées en "filets par pouce".
Types de Filetage :
- Filetage conique : Ce type de filetage permet une étanchéité directement dans le filet lui-même grâce à la conicité des pièces.
- Filetage cylindrique : Contrairement au filetage conique, le filetage cylindrique est régulier. Son diamètre reste identique sur toute la longueur de la partie filetée. L'étanchéité est généralement assurée par un joint (joint torique, joint plat, etc.) ou par un écrou serti.
Dimensions et Standardisation en Plomberie
Les dimensions des raccords en plomberie peuvent être exprimées en pouces (") ou en millimètres (mm). Il est important de savoir passer de l'une à l'autre de ces unités, car les deux appellations sont encore largement utilisées.
Certaines pièces sont uniquement spécifiées en pas métrique (en mm), tandis que d'autres utilisent des dimensions en pouces.
Il est crucial de comprendre que les dimensionnements en pouces (") ne correspondent pas toujours aux dimensions métriques exactes. Il s'agit souvent d'appellations anciennes, héritées de l'époque où les tubes en acier de fortes épaisseurs étaient la norme, et qui ont été conservées par habitude.
Le diamètre nominal (DN) est une autre notion importante. Il permet de connaître le diamètre effectif de passage du fluide dans un raccord, une vanne, un tube, etc. Il correspond généralement au diamètre intérieur du tube ou du raccord mesuré.
Le tableau ci-dessous présente les principales dimensions (en pouces) des raccordements utilisés en plomberie, ainsi que les dimensions les plus courantes en pas métrique (mm).
| Appellation (Pouces) | Désignation actuelle (mm) | Ø ext. (mm) |
|---|---|---|
| 1/2" | DN 15 | ~21.3 |
| 3/4" | DN 20 | ~26.9 |
| 1" | DN 25 | ~33.7 |
| 1" 1/4 | DN 32 | ~42.4 |
| 1" 1/2 | DN 40 | ~48.3 |
| 2" | DN 50 | ~60.3 |
Note : Les dimensions en pouces sont des appellations traditionnelles ; les diamètres extérieurs indiqués sont approximatifs et peuvent varier selon le type de tube (acier, cuivre, etc.) et son épaisseur.
Les dimensionnements en pas métrique (mm) sont plus précis et directement liés aux mesures réelles.
| Appellation (Pas métrique / mm) | Désignation actuelle | Ø ext. (mm) |
|---|---|---|
| DN 10 | 3/8" | ~17.2 |
| DN 15 | 1/2" | ~21.3 |
| DN 20 | 3/4" | ~26.9 |
| DN 25 | 1" | ~33.7 |
| DN 32 | 1" 1/4 | ~42.4 |
| DN 40 | 1" 1/2 | ~48.3 |
| DN 50 | 2" | ~60.3 |
Ces informations techniques, bien que spécifiques, sont essentielles pour comprendre la compatibilité des différentes pièces de plomberie et pour réaliser des installations correctes et durables.
Conditions de Fonctionnement et Fluides Compatibles
Les mitigeurs thermostatiques sont conçus pour fonctionner dans des plages de température spécifiques et avec certains types de fluides.
Température de service :
- Minimum : 5 °C
- Maximum : 45 °C
Température de fonctionnement :
- Minimum : 25 °C
- Maximum : 45 °C
- Ou : Minimum 35 °C / Maximum (la valeur exacte n'est pas précisée dans le texte fourni, mais elle reste dans la plage de confort et de sécurité).
Fluide compatible :
- Eau
- Eau - Glycol max. 50%
- Éthanol max. (la concentration exacte n'est pas spécifiée, mais l'eau reste le fluide principal).
Ces spécifications garantissent que le mitigeur fonctionnera de manière optimale et sécurisée dans des conditions normales d'utilisation domestique. Il est important de ne pas utiliser le mitigeur avec des fluides ou des températures en dehors de ces plages pour éviter tout dommage ou dysfonctionnement.
Les informations et tableaux présentés sont fournis à titre indicatif. Il est toujours recommandé de consulter la documentation spécifique du fabricant pour les spécifications exactes de votre modèle de mitigeur thermostatique.
