Le bon fonctionnement d'un système audio de véhicule repose souvent sur une gestion précise de l'alimentation électrique. Un problème courant, particulièrement lors de l'installation d'un nouvel autoradio ou lors de modifications du câblage, est le risque de retour de tension. Ce phénomène peut entraîner des dysfonctionnements, voire endommager les composants électroniques. Cet article explore en détail la problématique des retours de tension dans le contexte d'un autoradio, en se concentrant sur l'utilisation de diodes anti-retour pour résoudre ce souci. Nous aborderons les causes, les conséquences, et les solutions pratiques pour une installation fiable et sécurisée.
Le Problème Fondamental : Courant de Retour et Alimentation de l'Autoradio
Le cœur du problème réside dans la manière dont l'autoradio est alimenté, surtout lorsqu'il est nécessaire qu'il fonctionne moteur coupé. Un autoradio typique nécessite deux types d'alimentation : une alimentation permanente (qui maintient les mémoires et les réglages) et une alimentation "après contact" (qui l'allume lorsque le véhicule est mis en marche).
Dans le cas spécifique d'un véhicule où l'utilisateur souhaite alimenter l'autoradio par une batterie de servitude lorsque le contact est coupé, une situation délicate peut survenir. Si l'alimentation de la batterie de servitude est directement connectée au câble "+ après contact", cela peut provoquer un retour de courant vers le circuit du tableau de bord. Lorsque l'autoradio est alimenté par la batterie de servitude (donc, moteur coupé), le 12V présent sur ce câble peut remonter et alimenter le circuit du tableau de bord. Le résultat est que le tableau de bord s'allume alors même que le contact est censé être coupé. Cette situation est non seulement gênante, mais elle peut aussi entraîner une décharge inutile de la batterie de servitude ou, dans des cas plus extrêmes, perturber le fonctionnement des autres systèmes électroniques du véhicule.
L'utilisateur a identifié ce problème et suspecte qu'une "diode anti-retour" sur le câble "+ après contact" pourrait être la solution. Cette intuition est correcte. Une diode, par sa nature, ne permet le passage du courant que dans un seul sens. En l'installant correctement, elle peut bloquer le flux de courant indésirable tout en permettant à l'autoradio de recevoir l'alimentation nécessaire. Cependant, le calcul du type de diode approprié et son intégration correcte nécessitent une compréhension des spécifications électriques.
Le Rôle Crucial de la Diode Anti-Retour

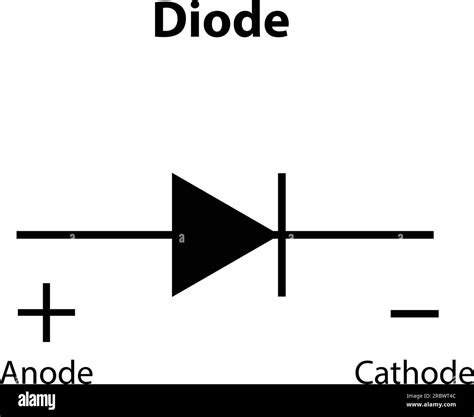

Une diode anti-retour, également connue sous le nom de diode de roue libre ou diode de redressement, est un composant électronique passif qui agit comme un interrupteur unidirectionnel. Elle est constituée de deux bornes : l'anode et la cathode. Le courant ne peut circuler que de l'anode vers la cathode. Lorsqu'une tension est appliquée dans le sens passant (anode positive par rapport à la cathode), la diode conduit. Dans le sens bloquant (anode négative par rapport à la cathode), elle bloque le passage du courant.
Dans le contexte de l'autoradio, la diode est placée en série sur le câble "+ après contact". L'anode est connectée à la source de tension qui doit alimenter l'autoradio (dans ce cas, potentiellement le circuit du tableau de bord ou une source alternative), et la cathode est connectée au câble "+ après contact" de l'autoradio.
Lorsque le système fonctionne normalement (par exemple, le moteur est en marche et le contact est mis), la tension du "+ après contact" passe à travers la diode pour alimenter l'autoradio. Si, par contre, une tension parasite ou un retour d'alimentation provient de l'autoradio lui-même (par exemple, via la batterie de servitude moteur coupé), cette tension rencontrera la diode en sens bloquant, empêchant ainsi le courant de remonter vers le tableau de bord.
Calcul et Sélection de la Diode Appropriée
Le choix de la diode dépend de plusieurs facteurs électriques :
Courant Nominal (If) : C'est le courant maximal que la diode peut supporter en continu dans le sens passant sans surchauffe. L'autoradio consomme un certain courant, surtout lors de l'allumage ou lors de l'utilisation de fonctions gourmandes (amplification). Il faut choisir une diode dont le courant nominal est supérieur à la consommation maximale de l'autoradio. Une marge de sécurité est recommandée (par exemple, 1.5 à 2 fois la consommation maximale). La consommation d'un autoradio peut varier de quelques ampères (pour un modèle simple) à plus de 10 ampères pour des systèmes plus puissants.
Tension Inverse Maximale (Vrrm) : C'est la tension maximale que la diode peut supporter en sens bloquant sans claquer. Dans un circuit automobile de 12V, les surtensions peuvent survenir (variations de la tension de l'alternateur, démarrages). Il est sage de choisir une diode avec une Vrrm d'au moins 50V, et idéalement 100V ou plus pour une marge de sécurité accrue, surtout si des pics de tension sont suspectés.
Chute de Tension Directe (Vf) : Lorsqu'une diode conduit, il y a une petite chute de tension à ses bornes (généralement entre 0.7V et 1V pour les diodes au silicium, et plus basse pour les diodes Schottky). Cette chute de tension se traduit par une légère perte de puissance et une diminution de la tension disponible pour l'autoradio. Il est préférable de choisir une diode avec une Vf aussi basse que possible pour minimiser cette perte. Les diodes Schottky ont généralement une Vf plus faible que les diodes au silicium standard.
Temps de Récupération Inverse (trr) : Pour les applications à haute fréquence, le temps de récupération inverse est important. Dans le cas d'un autoradio, la commutation n'est pas extrêmement rapide, donc ce paramètre est moins critique, mais une diode rapide est toujours préférable.
Exemple de calcul simplifié :Supposons que l'autoradio consomme un maximum de 5A. Il est prudent de choisir une diode avec un courant nominal d'au moins 7.5A (5A * 1.5). Pour la tension inverse, 50V ou 100V serait un bon choix. Si l'on opte pour une diode Schottky, la chute de tension directe pourrait être d'environ 0.4V à 0.5V, ce qui est acceptable.
Une diode couramment utilisée pour ces applications est la 1N540x (par exemple, 1N5404 pour 400V, 1N5408 pour 1000V) qui peut supporter jusqu'à 3A, ou des diodes plus puissantes comme les diodes Schottky série MBR (par exemple, MBR2045CT, qui est une double diode mais les principes s'appliquent) capables de gérer des courants plus élevés avec une faible chute de tension. Pour des courants plus importants, il faudrait se tourner vers des diodes de puissance spécifiques ou des redresseurs.
L'Énigme de la Diode Double : Que Faire du Second Circuit ?
L'utilisateur mentionne une "diode double", qu'il décrit comme ayant "une entrée et deux sorties". Cette description suggère qu'il ne s'agit pas d'une simple diode anti-retour, mais potentiellement d'un composant plus complexe, ou d'une configuration spécifique intégrant plusieurs diodes.
Dans certains systèmes d'autoradio, notamment ceux conçus pour des véhicules, des diodes peuvent être utilisées pour gérer différentes alimentations ou signaux. Par exemple :
- Gestion de l'alimentation permanente et après contact : Une configuration avec deux diodes pourrait servir à séparer clairement l'alimentation permanente de l'alimentation après contact, tout en bloquant les retours de l'une vers l'autre.
- Alimentation de fonctions spécifiques : Une deuxième diode pourrait être destinée à alimenter une fonction secondaire qui doit être activée en même temps que l'autoradio, mais qui ne doit pas être affectée par le fonctionnement du tableau de bord. Par exemple, une antenne motorisée, un amplificateur externe, ou même une fonction "mute" de l'autoradio qui réagit à un signal du véhicule.
- Circuit de protection : Il est possible que la deuxième diode fasse partie d'un circuit de protection plus élaboré, bien que cela soit moins courant pour une simple fonction de blocage de retour.

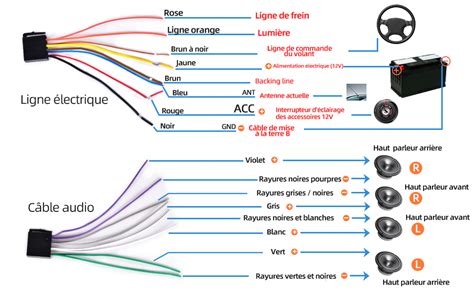

L'utilisateur mentionne deux fils restants qui étaient connectés à la connectique d'origine. Ces fils sont la clé pour comprendre le rôle de cette "diode double". Sans le schéma de branchement d'origine du Pioneer AVic F860BT sur le SLB700, il est difficile de déterminer avec certitude la fonction du second circuit.
Oscar Tichaud, dans sa contribution, fournit un élément précieux : le schéma de branchement derrière le Pioneer AVic F860BT. Il précise qu'un fil jaune et noir marqué "mute" sert en réalité à connecter le fil rose (en bas à droite) pour que l'autoradio reconnaisse la mise du frein à main. Lorsque ce fil est connecté, des réglages qui apparaissaient grisés deviennent actifs. Cela suggère que le second circuit de la "diode double" pourrait être lié à la gestion de cette fonction de reconnaissance du frein à main, ou à une autre fonction similaire nécessitant un signal spécifique.
RÉPARATION - Autoradio - Erreur de frein de stationnement - Contournement du frein à main
Si la "diode double" est effectivement une configuration de diodes, on peut imaginer un montage où l'entrée commune reçoit l'alimentation principale. Une diode laisserait passer cette alimentation vers le "+ après contact" de l'autoradio. La seconde diode laisserait passer une partie de cette alimentation, ou une alimentation dérivée, vers un autre circuit (par exemple, le signal "mute" ou un autre fil du faisceau d'origine) qui, lui aussi, nécessiterait une alimentation lorsque l'autoradio est activé. L'astuce serait de déterminer la source exacte de ce second circuit et le type de signal qu'il attend.
Solutions Alternatives et Considérations Supplémentaires
Même si la diode anti-retour est la solution privilégiée pour bloquer le courant de retour, il existe d'autres approches ou des compléments à considérer :

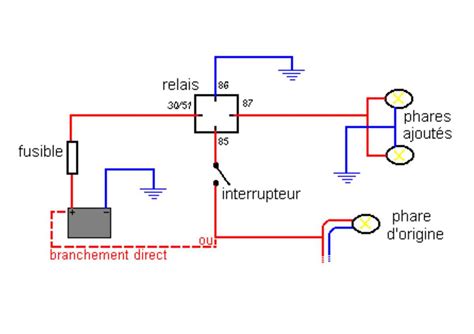

Utilisation d'un Relais : Comme mentionné par l'utilisateur, un relais classique 12V peut être une alternative ou un complément. Un relais est un interrupteur électromécanique. Il peut être utilisé pour commuter l'alimentation de l'autoradio. Par exemple, la bobine du relais pourrait être alimentée par le "+ après contact" du véhicule. Lorsque le contact est mis, le relais s'active et ferme un contact qui alimente l'autoradio directement depuis la batterie permanente (ou la batterie de servitude). Cela sépare physiquement le circuit du tableau de bord de l'alimentation de l'autoradio, éliminant le problème de retour de courant. Cependant, cela n'empêche pas le retour de courant depuis l'autoradio vers la source qui alimente le relais. C'est pourquoi une diode reste pertinente pour protéger la source.
Adaptateurs de Faisceau : Pour les installations modernes, il existe des adaptateurs de faisceau spécifiques au modèle de véhicule et à l'autoradio. Ces adaptateurs gèrent souvent automatiquement les différentes alimentations et signaux, incluant la gestion du "+ après contact" et des fonctions spécifiques du véhicule, évitant ainsi de devoir modifier le câblage d'origine.
Vérification du Câblage d'Origine : La clé pour comprendre la "diode double" et les deux fils restants réside dans le schéma d'origine. Si le schéma fourni par Oscar Tichaud correspond bien à l'installation d'origine, il est essentiel de l'analyser attentivement pour identifier la fonction des fils connectés à la diode d'origine.
Diodes pour Indicateurs Lumineux (LED) : La discussion dévie brièvement vers l'utilisation de diodes pour les indicateurs lumineux (LED) sur les boutons et repose-badges. Il est important de distinguer ces diodes de puissance utilisées pour l'alimentation. Les LED nécessitent souvent une résistance en série pour limiter le courant et éviter de griller. La valeur de cette résistance (par exemple, 820 Ohm mentionné par fefe) dépend de la tension d'alimentation et des caractéristiques de la LED. Les couleurs d'éclairage (ambre, blanc) peuvent être obtenues avec différentes LED, et leur orientation ("sens") est cruciale.
Conclusion Provisoire : Vers une Installation Fiable
La résolution du problème de retour de tension lors de l'alimentation d'un autoradio par une batterie de servitude moteur coupé passe par une compréhension claire du flux électrique. L'utilisation d'une diode anti-retour sur le câble "+ après contact" est une solution efficace pour bloquer les courants indésirables. Le choix de la diode doit se baser sur le courant consommé par l'autoradio et la tension du système, en privilégiant les diodes Schottky pour une faible chute de tension.
L'énigme de la "diode double" et des fils restants pointe vers la nécessité d'une analyse approfondie du schéma d'origine du véhicule ou de l'autoradio précédent. Les informations fournies par Oscar Tichaud sur le Pioneer AVic F860BT sont une piste précieuse. En identifiant la fonction des fils connectés à cette "diode double", il sera possible de répliquer correctement le branchement avec le nouvel autoradio, en s'assurant que toutes les fonctions sont alimentées correctement et que le retour de courant est efficacement maîtrisé. Une approche méthodique, combinant la théorie des diodes et l'analyse des schémas spécifiques, est la voie à suivre pour une installation réussie.
