La technique du bois pour monter un mur, autrement dit du poteau/poutre structurant, relève du domaine de compétences du charpentier. La technique du poteau/poutre consiste simplement à construire une structure porteuse, des poteaux verticaux et des poutres horizontales, puis à combler les espaces vides avec des éléments de remplissage. Ce mode constructif, qui a toujours été l’apanage des charpentiers, permet de créer des réalisations magnifiques qui défient le temps, à l’exemple des maisons à colombage.
La Question du Remplissage : Une Liberté Matérielle

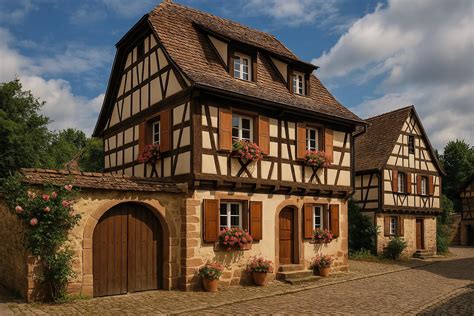

Depuis l’avènement de cette technique, presque tous les matériaux ont servi de remplissage. Cette flexibilité est d’autant plus aisée que ces éléments ne sont pas porteurs. On retrouve ainsi des réalisations en torchis sur clin, en pisé banché, en adobe, en terre cuite, et plus récemment en béton cellulaire ou en mortier chaux/chanvre. Ces matériaux conservent toute leur pertinence dans le domaine de la rénovation.
Pour les constructions neuves, il est nécessaire d’ajouter une épaisseur d’isolation thermique conséquente, que ce soit à l’intérieur ou à l’extérieur. Cependant, une approche plus efficace consiste à utiliser les espaces vides de la structure poteau-poutre pour y intégrer l’isolant. L’objectif est d’atteindre les mêmes performances thermiques que celles du bois de structure, afin de disposer d’un coefficient Up homogène. Ce coefficient peut ensuite être complété, par l’intérieur ou l’extérieur, avec une épaisseur supplémentaire bien plus réduite.
Les Fondamentaux de la Structure Poteau-Poutre
La structure poteau-poutre, pour garantir sa stabilité et sa durabilité, doit intégrer des systèmes de contreventements efficaces. Il est également primordial de régler méticuleusement les liaisons avec les fondations et de porter une attention particulière au comportement de l'ensemble face à l'eau.

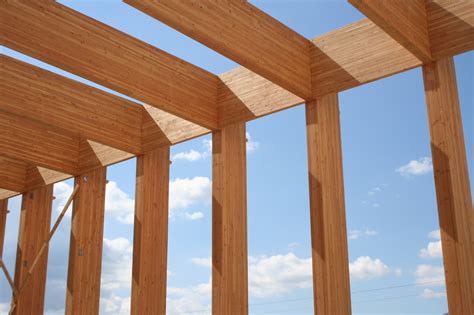

Les poteaux sont généralement espacés de 2,50 à 5 mètres. Cet espacement est dicté par des choix architecturaux, la nature du bois utilisé (massif ou lamellé-collé) et la section des poteaux. Reliés aux poutres, ils forment une trame régulière qui structure l'édifice. Les remplissages sont ensuite mis en place à l'intérieur de cette trame. La structure s'adapte ainsi aux besoins spécifiques du projet. Par exemple, les poteaux seront rapprochés s'il faut encadrer une baie, créer un cadre de porte, ou supporter un balcon.
Contrairement à la maçonnerie où les renforts sont concentrés en périphérie des murs grâce aux chaînages verticaux et horizontaux, dans une structure bois poteau-poutre, ces renforts sont répartis au sein même de la structure. L'ajout d'un poteau supplémentaire n'entraîne généralement pas de surcoût prohibitif et ne présente pas de difficulté technique majeure.
Choix des Matériaux pour la Charpente
La plupart des résineux et certains feuillus, tels que le chêne et le châtaignier, peuvent être utilisés pour la construction du squelette poteau-poutre. Les essences les plus couramment employées sont l'épicéa, le pin, le sapin ou le douglas. Le taux d'humidité résiduel du bois doit être de 15 %.
Les points singuliers, comme les pieds de poteaux en contact direct avec la maçonnerie (qui nécessitent une protection de classe IV), doivent être rigoureusement protégés contre les risques biologiques, notamment les insectes xylophages et les remontées capillaires.
Concernant le dimensionnement, les poteaux présentent une section minimale de 10 x 10 cm, pouvant atteindre 14 x 14 cm pour des bâtiments de deux étages (R+2). Pour les poutres, la section, caractérisée par sa hauteur (h) et sa largeur (l), dépend directement de la portée (L). Une règle générale suggère h = 1/15 L et l = ½ h.

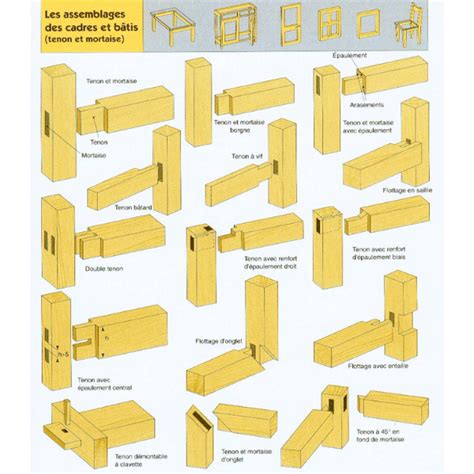

L'assemblage traditionnel, réalisé par tenons et mortaises, est aujourd'hui fréquemment remplacé par des assemblages moisés et boulonnés, ou, de manière encore plus courante, par une gamme complète de connecteurs métalliques.
Comme toute construction, et particulièrement celles en bois, la structure poteau-poutre requiert des systèmes de contreventement robustes (voiles travaillants, maçonnerie, tirants métalliques, etc.). Il est essentiel de soigner les liaisons avec les fondations (pieds de poteaux, lisses) et de garantir une gestion optimale du comportement à l'eau, des transferts thermiques et de vapeur d'eau de l'ensemble de la paroi finie, incluant ses revêtements intérieurs et extérieurs.
Les Panneaux CLT et SIP : L'Ère de la Préfabrication
Les panneaux CLT (Cross Laminated Timber), ou bois lamellé-croisé, sont des panneaux multiplis (pouvant comporter jusqu'à 8 couches) de bois en épicéa, dont les couches sont croisées. Ces panneaux peuvent atteindre des dimensions impressionnantes, jusqu'à 16 mètres de long, 2,95 mètres de large et 40 centimètres d'épaisseur. Ils sont livrés préfabriqués sur chantier, permettant la réalisation rapide de murs, plafonds ou toitures. Outre la rapidité de montage, les CLT, de par leur nature massive, offrent une excellente étanchéité à l'air. Leur utilisation est soumise à un avis technique spécifique. Grâce à leurs dimensions, ces panneaux, posés à l'horizontale, permettent de monter des murs sans joints apparents. Les assemblages entre les différents éléments sont réalisés à l'aide de connecteurs traversants vissés, ou de planches en feuillure ou en applique.
Panneaux de CLT - Nordic Structures
Les parois sandwich industrielles sont de grands panneaux composés de deux parements entourant un isolant thermique. Il existe une grande diversité de compositions, utilisant divers types de parements (métal, fibre-ciment…) et d'isolants (laines minérales, PSE, PIR…). Pour le domaine du bois, on trouve notamment les panneaux SIP (Structural Insulated Panel), des panneaux structurels isolants, constitués de deux parements en OSB et d'une âme en PSE. Ces panneaux peuvent être livrés en kit, prêts à être assemblés.
Le Bois Empilé : Une Modernisation de la Fuste
Le bois empilé représente la version moderne de la fuste, c'est-à-dire l'assemblage traditionnel en rondins moisés. Aujourd'hui, il ne s'agit plus de troncs grossièrement écorcés, mais de madriers (ou de rondins rabotés) en bois massif ou lamellé-collé, rectifiés pour permettre un assemblage précis. Les points singuliers sont renforcés par des tirants métalliques. Ces constructions sont dites "à évolution", car elles se tassent naturellement durant les premières années. Ce phénomène est bien compris et géré par les professionnels qualifiés, n'engendrant pas de désordres notables (comme des problèmes d'étanchéité à l'air ou de blocage des menuiseries). L'épaisseur des parois peut ainsi être réduite jusqu'à 9 cm, voire moins.
Cadre Réglementaire et Normatif
La technique poteau-poutre relève des travaux de charpente et est encadrée par le DTU 31.1. Pour l'ossature bois, c'est le DTU 31.2 qui s'applique. Ce dernier fait l'objet de révisions régulières. Bien que des mises à jour aient eu lieu, certains aspects techniques, notamment en matière de réglementation thermique, attendent encore des clarifications. Les prescriptions liées aux réglementations thermiques en vigueur (RT2012) et celles en préparation (RT2020) ne sont pas toujours pleinement intégrées dans les textes actuels.
En attendant ces refontes complètes, les "RAGE" (Règles de l’Art Grenelle Environnement) sont éditées. Ces fascicules, destinés aux professionnels et disponibles gratuitement, viennent compléter les documents officiels. Les RAGE 2012 pour l'ossature bois, parues en mars 2013, ainsi que d'autres fascicules traitant de l'isolation (intérieure, répartie, des planchers bas…), fournissent des orientations précieuses. La combinaison du DTU 31.2 actuel et des RAGE correspondantes permet de concevoir un bâti conforme aux prescriptions de la RT 2012, tant dans les parties courantes que dans le traitement des points singuliers, pour différentes méthodes d'isolation (dans l'âme, avec ou sans complément intérieur, extérieur, ou les deux).
Comprendre la Structure à Ossature : Poteaux et Poutres
La structure à ossature, composée de poutres et de piliers, représente un élément fondamental dans la conception des bâtiments, jouant un rôle crucial dans la stabilité et la durabilité d'une structure.
Qu'est-ce qu'une Structure à Ossature ?

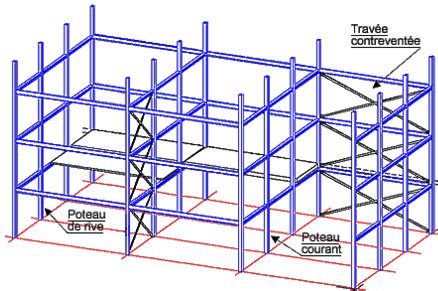

Une "structure à ossature" est un système structurel composé d'une charpente de poutres et de poteaux formant un ensemble de cadres. Chaque cadre, défini comme l'élément structurel composé de deux piliers verticaux et d'une poutre horizontale connectés de manière rigide, se répète à la fois sur le plan horizontal et vertical. Les poutres, éléments horizontaux de niveau, sont disposées en succession et constituent la charpente des structures à ossature.
Ces structures travaillent principalement en flexion et en cisaillement, en compression et en flexion-compression. Les poteaux et les poutres sont les éléments clés de cette structure. Le poteau, élément vertical porteur, transmet les charges de la structure supérieure à la fondation, subissant des charges verticales et horizontales, ainsi que des sollicitations de contrainte normale, de moment fléchissant ou de flexion-compression.
La poutre, similaire au poteau mais généralement avec des dimensions supérieures, est définie géométriquement comme un solide généré à partir d'une figure plane en mouvement dans l'espace, restant orthogonale aux trajectoires décrites par son axe. Les poutres peuvent être principales ou secondaires, et adoptent différentes sections (rectangulaires, profilées en I, T, L, C, H, etc.) pour réduire le poids et optimiser l'utilisation du matériau en fonction des sollicitations. Les poutres peuvent également présenter des sections allégées, telles que des profils tubulaires, à caisson, ou treillis. Les poutres à caisson, adaptées aux grandes portées, sont constituées de sections creuses fermées avec des éléments de raidissement internes. Les poutres treillis, composées de tiges verticales et diagonales, sont idéales pour les efforts axiaux et peuvent être connectées aux nœuds, formant un système de tiges sollicitées en compression ou en traction, selon leur position dans le treillis.
Types de Structures à Ossature
Les structures à ossature peuvent être classées selon différents critères, notamment les matériaux utilisés et leur comportement statique.
Matériaux Couramment Utilisés
Béton Armé : Dans les structures en béton armé, la stabilité face aux actions horizontales est assurée par des nœuds structuraux rigides dans les travées. Ces nœuds agissent comme des dissipateurs d'énergie, nécessitant l'insertion d'armatures supplémentaires pour prévenir l'expulsion du béton lors d'événements sismiques. Alternativement, des murs en béton armé, appelés "parois" ou noyaux de raidissement, peuvent être utilisés comme pièces verticales. Les poteaux et poutres en béton armé peuvent avoir des formes variées (carrée, en U, en T, en L, en I). Les poutres peuvent varier en hauteur, épaisseur, et être extradosées. La construction peut être coulée sur place, avec des barres d'acier positionnées dans des coffrages pour assurer une transmission continue des sollicitations. L'utilisation de blocs-coffrages dans lesquels le béton est coulé offre une solution plus rapide. Les structures entièrement ou semi-préfabriquées permettent une grande flexibilité d'utilisation et des coûts de production et de montage réduits.
Acier : Les structures à ossature en acier sont fréquentes dans les bâtiments civils et industriels. Les ossatures longitudinales des bâtiments civils présentent des structures verticales, tandis que les bâtiments industriels ont des structures horizontales avec des contreventements longitudinaux. Pour augmenter la rigidité à la flexion, des contreventements verticaux, internes ou en façade, peuvent être intégrés. Dans les zones sismiques, des solutions peuvent être conçues où les supports verticaux ne supportent que les charges verticales, tandis que des structures rigides gèrent les forces horizontales. L'assemblage sur site des profilés et laminés se fait par boulonnage ou soudage. Les assemblages poutre-poteau peuvent être réalisés par différentes techniques, telles que le boulonnage, la soudure, ou l'appui sur des consoles. Les systèmes industrialisés rendent la construction plus économique grâce à la préfabrication et à l'organisation optimisée du transport et du montage.
Bois : Les structures à ossature en bois peuvent être réalisées en bois massif ou en lamellé-collé. Les assemblages peuvent être effectués par boulonnage, clouage ou collage. Le raidissement contre les actions horizontales est obtenu par des panneaux de remplissage, des panneaux de plancher ou des treillis métalliques. Les structures à ossature en bois sont particulièrement adaptées aux constructions résidentielles.
Comportement Statique
Ossatures Isostatiques : Ces structures sont statiquement déterminées, ce qui signifie que toutes les réactions et forces internes peuvent être calculées à l'aide des équations d'équilibre. Elles disposent d'un nombre suffisant de contraintes pour assurer la stabilité et la détermination du système. Les ossatures rectangulaires et triangulaires en sont des exemples classiques.
Ossatures Hyperstatiques : Ces structures sont statiquement indéterminées, nécessitant des méthodes de calcul plus avancées (méthode des forces ou des déformations) pour résoudre les réactions et forces internes. Elles présentent un excès de supports ou des poutres encastrées.
Ossatures à Nœuds Fixes : Caractérisées par des jonctions rigides entre poutres et poteaux, ces ossatures résistent aux déformations sans déplacements significatifs aux jonctions, offrant une grande rigidité.
Ossatures à Nœuds Mobiles : Dotées d'assemblages flexibles, ces ossatures permettent une plus grande adaptabilité aux déformations, souvent utilisées pour gérer des charges variables.
Éléments Constitutifs : Poteaux et Poutres
Poteaux et Poutres en Béton Armé
Lors de la conception et de la réalisation, le respect des normes en vigueur est primordial. Les poteaux en béton armé sont souvent de section carrée ou rectangulaire pour simplifier la construction. La disposition des barres d'acier longitudinales, influencée par les conditions de charge et d'assemblage, est cruciale. L'armature longitudinale résiste aux tractions, tandis que l'armature transversale (étriers) évite les dilatations et fléchissements latéraux. Les poteaux des étages supérieurs, soumis à des charges réduites, peuvent avoir des dimensions plus petites mais nécessitent un pourcentage de fer plus élevé pour résister aux sollicitations comme la poussée du vent. Les entailles dans les piliers internes et périphériques sont réalisées pour équilibrer les charges. Les poteaux peuvent être coulés sur place ou préfabriqués.
Les poutres exploitent la résistance du béton à la compression et celle de l'acier aux tractions. Pour des portées jusqu'à 8-10 mètres, des poutres à section pleine sont suffisantes ; au-delà de 12 mètres, un système de poutres principales et secondaires est recommandé. Pour des portées encore plus importantes, le béton armé précontraint est une solution. Pour la sécurité incendie, l'enrobage de l'acier par le béton doit être d'au moins 2 cm, voire 4 cm en environnements agressifs. Le choix des dimensions optimales des poutres dépend de divers facteurs, notamment le rapport base/hauteur et le type d'appui (appuyée, encastrée, console).
Poteaux et Poutres en Acier
Les poteaux en acier peuvent avoir des formes variées (circulaires, carrés, rectangulaires, profilés HE) pour une moindre vulnérabilité aux effets d'instabilité. Il est possible de réaliser des poteaux composites en combinant des demi-produits assemblés. Le type de connexion (boulonnage, soudure) influence le comportement structurel. La capacité portante d'un poteau métallique est directement liée à son élancement, guidant le choix de la section transversale. Les profils tubulaires circulaires offrent la plus grande inertie, tandis que les sections carrées se comportent bien sous charges concentrées. Les sections ouvertes (IPE, HE) sont couramment utilisées pour les poutres porteuses, mais peuvent être sujettes à la flexion et à la torsion.
Les poutres en acier peuvent être pleines, en caisson ou en treillis. Les profilés "double T" sont fréquents comme poutres porteuses. La hauteur d'une poutre simple dépend du moment de flexion. Pour des hauteurs excessives, des éléments jumeaux espacés et connectés peuvent être utilisés. Les poutres pleines sont privilégiées pour les grandes portées et charges élevées. Les poutres en treillis, composées d'éléments formant un réseau, sont adaptées aux portées intermédiaires et offrent une résistance et une ductilité élevées. La vérification des poutres en acier inclut l'analyse des contraintes, des déformations et des instabilités.
Poteaux et Poutres en Bois
Les poteaux en bois, souvent réalisés avec des sections en forme de T, de I creux, ou par assemblage d'éléments, présentent une excellente résistance à la compression et à la flexion. Cependant, des poteaux trop élancés et mal ancrés peuvent être sujets à l'instabilité. Les poutres en bois simples peuvent avoir des formes coniques ou rectangulaires. Les poteaux et poutres en bois lamellé-collé sont constitués de couches successives de lames de bois sélectionnées et collées.
Lors du montage d'une structure poteau-poutre en bois, il est souvent plus judicieux de monter les éléments sur place, à la verticale, plutôt que de tenter de lever un ensemble pré-assemblé à plat au sol, trop lourd pour être manipulé manuellement sans équipement spécifique. Il est généralement recommandé de travailler à deux personnes, voire plus.
Le processus commence par la mise en place des poteaux, en commençant par ceux des angles et ceux servant d'appui aux extrémités des poutres porteuses, afin de créer une ébauche de structure stable. Maintenir un poteau à la verticale, seul, en attendant le montage des poutres porteuses, représente un défi. Des fixations temporaires sur le poteau sont alors utilisées.
L'assemblage des différentes pièces, souvent réalisées avec des tenons et mortaises, peut sembler complexe, mais les charpentiers expérimentés parviennent à emboîter les éléments avec une précision remarquable, comme un jeu de construction complexe. La rapidité de montage, une fois la structure en place, peut être surprenante, donnant l'impression que la maison prend forme presque instantanément. Cette fluidité et cette précision sont le résultat d'un travail de préparation méticuleux en atelier, où chaque pièce est taillée et ajustée pour un assemblage parfait sur site. La beauté de la structure en bois, qu'il s'agisse de chêne ou d'autres essences, réside dans sa simplicité apparente et la qualité de son exécution.
L'ensemble de la structure, du premier poteau posé au dernier élément de toiture, incarne la maîtrise de l'artisanat du bois et la science de l'ingénierie structurelle, offrant une solution de construction à la fois esthétique, durable et performante.
