L'enrobage du béton, cette couche protectrice située entre les armatures en acier et la surface extérieure d'un élément en béton armé, est un concept fondamental mais souvent sous-estimé dans le domaine de la construction. Il s'agit de l'espace libre entre les armatures du ferraillage - qu'il s'agisse de barres, cadres, étriers, épingles ou armatures de peau - et la surface extérieure de l'élément de construction coulé en béton armé, tels que les poutres, les murs, les dalles ou les poteaux. Sa détermination précise, encadrée par la norme Eurocode 2 (EC2), est cruciale pour garantir la longévité, la résistance et la sécurité des structures. L'enrobage du béton est un élément clé qui assure la durabilité, la résistance et la sécurité des constructions.
La Fonction Essentielle de l'Enrobage
L'importance de l'enrobage réside dans ses multiples fonctions protectrices et structurelles :
- Protection contre la corrosion : Cette couche protectrice est cruciale pour la préservation de l'acier des armatures contre la rouille et la corrosion. Un enrobage adéquat empêche l'eau et les agents agressifs (chlorures, CO2) d'atteindre l'acier, préservant ainsi son intégrité structurelle.
- Adhérence entre l'acier et le béton : L'enrobage permet une bonne adhérence entre l'acier et le béton, assurant ainsi la stabilité de la structure. Cette liaison mécanique est essentielle pour le transfert des efforts entre les deux matériaux.
- Résistance au feu : Une épaisseur adéquate de cette couche offre une protection contre les températures élevées en cas d'incendie. Le béton agit comme un isolant, ralentissant la montée en température des armatures, ce qui préserve la résistance de la structure pendant une période donnée.
- Absence d'épaufrures : L'enrobage garantit l'absence d'épaufrures (c'est-à-dire de zones non protégées) autour des armatures. Des épaufrures peuvent apparaître si l'enrobage est insuffisant, exposant l'acier et compromettant la durabilité.
La Détermination de l'Enrobage selon l'Eurocode 2
La détermination de l'enrobage du béton revêt une importance capitale dans la conception et la réalisation des ouvrages. Aujourd'hui, le calcul de l'enrobage pour les bétons est réglementé par l'Eurocode 2, qui fournit des directives précises pour garantir la durabilité et la fiabilité des structures. La norme EC2 distingue deux concepts clés pour l'enrobage : l'enrobage minimal (cmin) et l'enrobage nominal (cnom).
L'Enrobage Minimal (cmin)
L'enrobage minimal, indiqué par le symbole cmin, correspond à l'épaisseur minimale de béton qui ne doit jamais être inférieure. Il est destiné à garantir une bonne adhérence entre l'acier et le béton, à éviter toute zone non protégée autour des armatures, à offrir une protection contre les températures élevées en cas d'incendie et à préserver les armatures en acier contre la corrosion.
La formule générale pour l'enrobage minimal est la suivante :cmin = max {cmin,b ; cmin,dur + Δcdur,γ - Δcdur,st - Δcdur,add ; 10 mm}
Où :
cmin,b: L'enrobage minimal vis-à-vis des exigences d'adhérence. Il est généralement égal au diamètre de la barre d'armature, ou au diamètre équivalent pour un paquet d'armatures. Il est majoré de 5 mm si le diamètre du plus gros granulat du béton dépasse 32 mm.cmin,dur: L'enrobage minimal vis-à-vis des conditions d'environnement. Cette valeur dépend de la classe d'exposition et de la classe structurale.Δcdur,γ: Une marge de sécurité (souvent recommandée à 0 mm).Δcdur,st: Une réduction possible de l'enrobage minimal dans le cas d'utilisation d'acier inoxydable ou d'autres protections.Δcdur,add: Une réduction de l'enrobage minimal dans le cas de protections supplémentaires.
Les Classes d'Exposition
Les classes d'exposition (XC, XD, XS, XF, XA) définissent les conditions environnementales auxquelles la structure sera soumise. Elles sont cruciales pour déterminer la valeur de cmin,dur. Par exemple :
- XC1, XC2, XC3, XC4 : Corrosion induite par carbonatation. Ces classes varient en fonction de l'humidité (sec, humide, alternativement humide et sec).
- XD1, XD2, XD3 : Présence de chlorures provenant de sources autres que l'eau de mer (par exemple, sels de déverglaçage).
- XS1, XS2, XS3 : Présence de chlorures provenant de l'eau de mer (exposition aux embruns, immersion).
- XF1, XF2, XF3, XF4 : Cycles de gel et de dégel, avec ou sans agents de déverglaçage ou saturation en eau.
- XA1, XA2, XA3 : Environnements chimiquement agressifs (acides, alcalins).

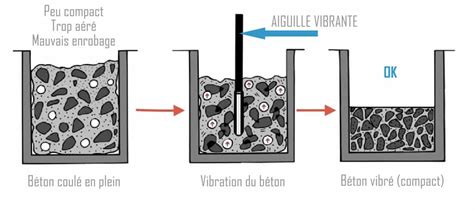

Pour chaque classe d'exposition, il existe des valeurs spécifiques de cmin,dur qui doivent être respectées, en tenant compte également de la compacité du béton.
Les Classes Structurales

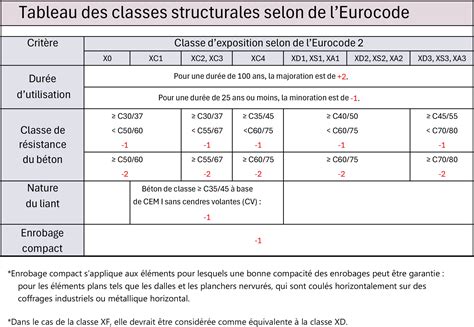

La classe structurale (S1 à S6) est liée à la durée d'utilisation prévue pour la structure. Les bâtiments et ouvrages de génie civil courants correspondent généralement à la classe structurale S4, avec une durée d'utilisation de 50 ans. Les ponts, par exemple, peuvent être classés S6 pour une durée d'utilisation de 100 ans. L'Annexe Nationale Française permet des modulations de la classe structurale en fonction de choix particuliers du projet, comme l'utilisation d'un béton de résistance supérieure, ce qui peut conduire à une minoration de la classe structurale et, par conséquent, à une réduction de cmin,dur.
Les Classes d'exposition des béton #béton #construction #omarcherkaoui
L'Enrobage Nominal (cnom)
L'enrobage nominal, indiqué par le symbole cnom, est la valeur qui doit figurer sur les plans d'exécution de l'ouvrage. Il constitue la référence pour la fabrication et la pose des armatures. L'enrobage nominal est supérieur à l'enrobage minimal et prend en compte les tolérances d'exécution.
La formule de l'enrobage nominal est :cnom = cmin + Δcdev
Où :
cminest l'enrobage minimal calculé précédemment.Δcdevest la marge de tolérance d'exécution. La valeur recommandée est de 10 mm, mais elle peut être réduite (entre 5 et 10 mm) sous réserve de conditions strictes de contrôle qualité et de mise en place d'un système d'Assurance Qualité. Cette réduction vise à encourager une meilleure maîtrise du positionnement des armatures.
L'enrobage nominal doit être au moins égal à la valeur spécifiée sur les plans.
Les Paquets d'Armatures
Une considération particulière s'applique lorsque plusieurs barres d'armature sont regroupées en un paquet. Dans ce cas, l'enrobage minimal est calculé en utilisant le diamètre équivalent des barres du paquet, ou le diamètre des plus gros granulats si cela s'avère plus contraignant. Il est précisé que si plusieurs barres d'armature sont regroupées en un paquet, l'enrobage minimal est calculé en utilisant le diamètre équivalent (∅n) ou diamètre des plus gros granulats. Il est mentionné que "pas nécessaire de traiter ces barres comme un paquet" dans certaines conditions, ce qui suggère des règles spécifiques pour les paquets serrés où l'enrobage peut être appliqué au paquet dans son ensemble.
L'Importance des Cales d'Enrobage

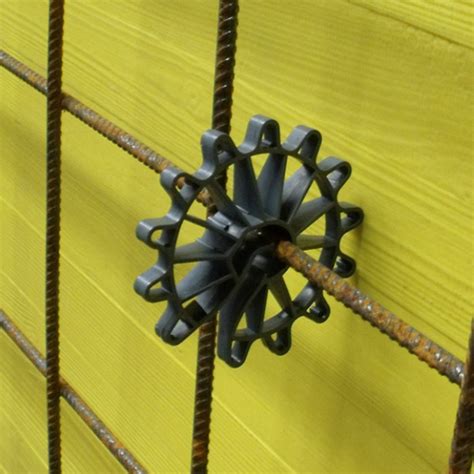

Pour garantir que les armatures soient positionnées à la distance requise du coffrage, et ainsi assurer une épaisseur d'enrobage uniforme et adéquate, l'utilisation de cales d'enrobage est indispensable. Ces cales, également connues sous le nom de cales de distance, sont placées entre les armatures en acier et le coffrage.
Il existe différents types de cales d'enrobage, fabriquées à partir de divers matériaux tels que le plastique, le béton ou l'acier inoxydable, et disponibles en différentes formes et tailles. Le choix des cales doit être basé sur les exigences spécifiques du projet, en tenant compte de la taille et de la forme de l'armature, des conditions environnementales, ainsi que des exigences de durabilité et de résistance au feu. Les cales d'enrobage doivent être conformes aux normes et réglementations en vigueur, telles que l'Eurocode 2.
Optimisation et Durabilité
L'optimisation de l'enrobage du béton est un facteur essentiel pour assurer la durabilité des ouvrages. La qualité de l'enrobage a un impact direct sur la période de propagation avant l'initiation et le développement de la corrosion des armatures. Par exemple, il est couramment admis que l'augmentation de l'enrobage minimal de 10 mm peut doubler la durée de service attendue d'un ouvrage, passant de 50 à 100 ans.
L'Eurocode 2 permet d'optimiser la valeur de l'enrobage dans plusieurs cas :
- Choix d'un béton de résistance supérieure : Utiliser un béton dont la classe de résistance à la compression est supérieure à la classe de référence peut permettre de réduire l'enrobage.
- Système de contrôle de la qualité : La mise en place d'un système de contrôle de la qualité rigoureux pour le béton et le positionnement des armatures peut justifier une réduction des tolérances d'exécution (
Δcdev). - Utilisation d'armatures en acier inoxydable : Les armatures en acier inoxydable, grâce à leur résistance intrinsèque à la corrosion, peuvent permettre des réductions de l'enrobage minimal, sous réserve d'une justification spéciale et d'une étude approfondie des caractéristiques de ces aciers.
L'augmentation de l'enrobage est également favorable à la stabilité au feu. Dans certains cas, des enrobages supérieurs à ceux requis pour la protection contre la corrosion peuvent être nécessaires, ou un fractionnement des armatures en plusieurs barres de plus faibles diamètres.
Évolutions Futures
Des travaux sont en cours au niveau européen pour faire évoluer les normes relatives à l'enrobage, afin de maîtriser encore davantage la durabilité des structures en béton et d'homogénéiser les pratiques. Les futures règles devraient s'appuyer davantage sur l'approche performancielle, en se basant sur le retour d'expérience et des modèles prédictifs. La notion de classe de résistance à l'exposition (ERC - Exposure Resistance Classes) est développée pour remplacer les classes structurales actuelles, offrant un nouveau système de dimensionnement des enrobages basé sur les performances réelles de durabilité des bétons face aux environnements agressifs.
En résumé, la maîtrise de l'enrobage du béton selon l'Eurocode 2 est une démarche complexe mais indispensable. Elle requiert une analyse détaillée des conditions d'exposition, de la durée de vie attendue de la structure, des caractéristiques du béton et des armatures, ainsi que des tolérances d'exécution. L'utilisation d'outils de calcul et le respect rigoureux des prescriptions normatives garantissent la sécurité et la pérennité des ouvrages en béton armé.
