L'escalier est bien plus qu'un simple élément fonctionnel permettant de relier différents niveaux d'une habitation. Il s'agit d'une composante architecturale essentielle qui participe activement à la décoration intérieure, façonnant l'esthétique et l'atmosphère d'un espace. Le choix de l'escalier est donc primordial et doit être mûrement réfléchi pour s'adapter parfaitement aux besoins spécifiques de chaque foyer et à la configuration des lieux. L'évolution des techniques de construction et des matériaux a donné naissance à une variété impressionnante de formes et de structures, parmi lesquelles l'escalier avec poutre occupe une place de plus en plus significative.
Comprendre la Structure Fondamentale d'un Escalier

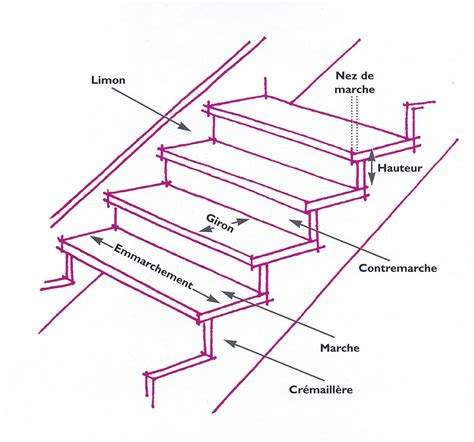

Avant de plonger dans les spécificités des escaliers avec poutre, il est utile de rappeler les éléments constitutifs de tout escalier. L'escalier convertit l'avancée horizontale en progression verticale grâce à une suite de marches. Une marche est une surface plane où l'usager pose le pied, définie par sa largeur (emmarchement, généralement entre 70 et 90 cm) et sa profondeur (giron, idéalement entre 21 et 27 cm pour un confort optimal). La tranche avant de la marche est appelée le nez de marche. Les contremarches sont les panneaux verticaux situés entre deux marches consécutives, renforçant la stabilité et pouvant être utilisées pour aménager l'espace sous l'escalier.
La structure porteuse de l'escalier repose sur des limons, pièces longitudinales perpendiculaires aux marches. Le limon peut être central ou latéral. Dans le cas d'un escalier avec poutre, la poutre joue un rôle structurel similaire, voire prédominant, dans le support des marches. Un palier est une plateforme plate intercalée entre deux volées de marches, servant de zone de repos, de changement de direction ou d'espace d'arrivée. La sécurité est assurée par la rampe, qui court sur toute la longueur de l'escalier, et la main courante, située à une hauteur de 80 à 100 cm. Les garde-corps, qu'ils soient rampants (suivant la volée) ou d'étage (horizontaux), offrent une protection supplémentaire. L'échappée, ou "coup de tête", est la hauteur libre minimale au-dessus de la ligne de foulée, généralement recommandée à 1900 mm pour éviter tout inconfort.
Les Différentes Formes d'Escaliers : Un Choix Dicté par l'Espace

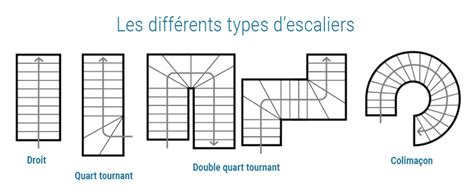

La forme d'un escalier est souvent déterminée par l'espace disponible. Plusieurs configurations classiques coexistent, chacune avec ses avantages et ses contraintes.
L'Escalier Droit
L'escalier droit est la solution la plus classique et la plus simple à installer, ce qui se reflète souvent dans son prix abordable. Sa conception linéaire le rend facile à mettre en œuvre. Cependant, il requiert une certaine longueur pour garantir une pente confortable. Pour cette raison, il est généralement privilégié dans les pièces spacieuses. Si l'espace est limité, un escalier droit peut devenir trop raide et donc moins confortable, voire dangereux. Son principal atout, outre son économie, réside dans la possibilité d'aménager des rangements sous ses marches. Néanmoins, il est moins pratique dans les angles et peut être encombrant dans des configurations d'espace plus complexes.
L'Escalier Tournant
L'escalier tournant, décliné en plusieurs variantes (1/4 tournant, 2/4 tournant, 1/2 tournant), offre une alternative plus compacte que l'escalier droit. Il est généralement plus coûteux mais s'intègre plus facilement dans les intérieurs grâce à ses angles qui permettent d'optimiser l'espace, notamment dans les coins de pièce.
- L'escalier 1/4 tournant est le plus couramment utilisé. Il se caractérise par une volée de marches droites suivie d'un virage en "L" (généralement à 90°), permettant de changer de direction. Les premières marches sont souvent orientées face au mur, puis un angle marque le début des marches suivantes.
- L'escalier 2/4 tournant comporte deux angles, souvent à 90°. Il offre une largeur de marche plus importante que le 1/4 tournant, se rapprochant du confort d'un escalier droit grâce à ses larges marches droites.
- L'escalier 1/2 tournant (ou demi-tour) est constitué de deux volées parallèles reliées par un palier. Il réalise un demi-tour complet, sans nécessairement former un angle à 90°.
Dans les escaliers tournants, la gestion de l'angle est cruciale pour le confort et la sécurité. Les marches situées dans la partie tournante peuvent être plus étroites vers l'intérieur et plus larges vers l'extérieur. On distingue deux types de marches pour ces zones :
- Les marches rayonnantes sont perpendiculaires aux limons dans les parties droites, mais s'organisent en rayons dans la partie tournante. Bien que plus simples à fabriquer, elles peuvent présenter un "collet" (la partie la plus étroite) trop réduit, compromettant le confort.
- Les marches balancées anticipent le virage en commençant à tourner légèrement dans la partie droite. Elles offrent ainsi des collets plus larges dans la partie tournante, facilitant la montée et la descente.
L'Escalier Hélicoïdal (ou en Colimaçon)
L'escalier hélicoïdal, également connu sous le nom d'escalier en colimaçon, est une solution particulièrement adaptée aux espaces restreints, tels que les petits appartements et les studios. Sa caractéristique principale est d'être autoporteur, ne nécessitant pas de mur de soutien et donc une emprise au sol minimale, limitée au diamètre de la trémie. L'absence de recul nécessaire et de dégagement à prévoir en fait un gain de place considérable.
Il existe des escaliers hélicoïdaux ronds et carrés. Pour un escalier hélicoïdal rond, le diamètre ne doit généralement pas excéder 1,60 m, et la forme de la trémie (ronde ou carrée) détermine celle de l'escalier. Pour une trémie ronde, le palier d'arrivée occupe typiquement un quart de la trémie avec un angle de 90°. L'escalier hélicoïdal, en plus de son aspect pratique, apporte une touche design et peut agrandir visuellement l'espace sans le segmenter. L'absence de contremarche favorise également la diffusion de la lumière.
L'escalier hélicoïdal carré, bien que moins courant, est souvent considéré comme plus confortable qu'un modèle rond car il exploite davantage l'espace disponible sans "couper" les angles. Une trémie minimale pour un escalier hélicoïdal carré est généralement un carré de 1,80 m de côté pour une largeur de passage de 80 cm. Le calcul du nombre de marches est crucial pour garantir un pas constant et confortable, généralement obtenu en divisant la hauteur de l'étage par 13, le résultat devant se situer entre 17 et 20 cm.
Partie 1: Dessiner un Escalier Hélicoïdal Facilement dans ArchicaD.
L'Escalier Semi-Hélicoïdal
L'escalier semi-hélicoïdal est une réponse ingénieuse pour les trémies rectangulaires initialement destinées aux escaliers droits ou tournants. Il combine les avantages d'un escalier en colimaçon avec les contraintes d'une trémie plus classique. Il se compose d'un mât central autour duquel les marches sont disposées en cercle, et il est généralement sans contremarche. Il représente un compromis intéressant, souvent moins onéreux qu'un escalier quart tournant, tout en offrant une optimisation de l'espace.
Les Innovations Structurelles : L'Escalier avec Poutre
La notion d'escalier avec poutre met en lumière des structures où une poutre, qu'elle soit centrale, latérale, ou intégrée de manière plus subtile, joue un rôle prépondérant dans le support des marches. Ces conceptions visent souvent à créer des effets visuels d'apesanteur, de légèreté et de modernité.
L'Escalier avec Limon Central
Très tendance, l'escalier sur limon central se distingue par une poutre unique qui sert de colonne vertébrale, sur laquelle les marches s'articulent individuellement. Cette poutre, souvent réalisée en acier ou en aluminium, est la pièce maîtresse qui confère stabilité et confort à la montée. Le limon central crée une impression d'aérien et de légèreté, apportant une touche contemporaine à l'escalier et à l'ensemble de l'espace intérieur. Cet escalier, qu'il soit droit ou tournant, offre un équilibre esthétique entre un escalier suspendu et un modèle plus traditionnel.
L'installation de ce type d'escalier requiert des précautions. Le sol au niveau de la marche de départ doit être suffisamment solide pour supporter le poids de la structure. De même, un support rigide est nécessaire pour la marche d'arrivée. Le limon central peut être dissimulé derrière un revêtement mural pour un rendu encore plus épuré, donnant l'illusion que les marches sortent directement du mur.
L'Escalier Débillardé
Parmi les escaliers intégrant une poutre, l'escalier débillardé, parfois qualifié de "à la française", se démarque par son élégance et sa fluidité. Sa forme continue et unie, souvent en spirale avec des virages arrondis, élimine les poteaux d'angle et crée une sensation de légèreté. Il peut être conçu dans divers matériaux comme le bois, le métal ou le verre.
Cependant, les escaliers débillardés nécessitent une surface d'implantation importante et ne conviennent pas aux petits espaces. La structure porteuse peut être constituée d'un ou deux limons, taillés en "dents de scie", supportant les marches et les éventuelles contremarches. Ce type d'escalier offre un rendu plus structuré avec une succession d'angles doux, et est souvent complété par des garde-corps latéraux pour une sécurité accrue, particulièrement pour les enfants et les personnes âgées. Une conception de qualité et une pose professionnelle sont indispensables pour garantir la sécurité et la durabilité de cet ouvrage.
L'Escalier Suspendu
L'escalier suspendu incarne le minimalisme et la modernité dans la décoration intérieure. Ses marches semblent flotter dans l'air, ancrées directement dans le mur, donnant une impression d'apesanteur. L'absence de contremarches permet à la lumière de circuler librement, renforçant l'aspect aérien et épuré de l'ensemble. Un limon latéral, intégré au mur ou fixé contre celui-ci, peut apporter une finition plus industrielle.
La solidité du mur est un critère primordial pour la durabilité d'un escalier suspendu, car les forces exercées lors de l'utilisation sont considérables. Le mur doit présenter une excellente résistance aux efforts de traction et de torsion générés par les marches. Des techniques spécifiques d'ancrage des marches sont utilisées, telles que des platines scellées dans le mur recevant des goujons en acier fixés aux marches, ou l'encastrement direct des marches dans des boîtiers en acier scellés dans le mur. La mise en œuvre d'un escalier suspendu est complexe et exige l'intervention d'un professionnel pour garantir la sécurité. Son encombrement est similaire à celui d'un escalier droit, et son coût est généralement élevé.
L'Escalier à Pas Japonais (ou Pas Alternés)
Idéal pour les espaces très réduits, l'escalier à pas japonais, également appelé "escalier à pas alternés" ou "escalier à pas décalés", est une solution ingénieuse pour franchir une faible hauteur avec un encombrement minimal. Le principe repose sur des marches non superposées, obligeant l'utilisateur à poser alternativement son pied gauche et son pied droit. Cette conception permet de réduire considérablement la profondeur nécessaire pour chaque marche, tout en maintenant une progression verticale efficace.
La Poutre d'Escalier : Un Élément Clé pour les Structures Modernes
La poutre d'escalier, particulièrement pertinente dans le contexte des escaliers avec limon central ou des structures autoportantes, joue un rôle essentiel dans le support et la stabilité. Elle peut comprendre des poutres secondaires télescopiques, des connecteurs et de la visserie, formant un système intégré. La poutre d'escalier est un élément indispensable lors de l'installation d'un escalier, notamment dans les mezzanines.
La compatibilité des poutres d'escalier avec les différentes structures de mezzanine est un point important. Généralement, les poutres d'escalier doivent appartenir à la même catégorie que la mezzanine pour assurer une intégration structurelle optimale. L'installation d'un escalier droit dans une configuration de mezzanine peut nécessiter un agencement spécifique de la poutre d'escalier, par exemple en plaçant la trémie en parallèle des poutres secondaires de la mezzanine. L'utilisation d'un palier d'escalier peut offrir plus de flexibilité quant à son positionnement.
Dans certaines configurations, un limon peut être dissimulé derrière le placoplâtre pour obtenir un rendu visuel épuré, tout en assurant le support nécessaire des marches. Cette approche permet de concilier esthétique moderne et contraintes structurelles.
Considérations Techniques et de Sécurité
Quel que soit le type d'escalier choisi, plusieurs aspects techniques et de sécurité doivent être pris en compte. La largeur des marches, le giron, la hauteur des contremarches (si présentes) sont autant de dimensions qui influencent le confort et la sécurité. La ligne de foulée, représentant le trajet typique de l'utilisateur dans l'escalier, est utilisée pour calculer les dimensions et assurer le respect des normes.
La hauteur de la main courante, la présence et la conception des garde-corps sont primordiales pour prévenir les chutes. La norme NF impose des hauteurs minimales et des caractéristiques spécifiques pour garantir la sécurité. L'échappée, cette hauteur libre au-dessus de la tête, doit être suffisante pour éviter tout risque de choc.
Le choix des matériaux (bois, métal, verre, inox) impacte non seulement l'esthétique mais aussi la durabilité, la résistance et le coût de l'escalier. La conception et la pose par des professionnels qualifiés sont fortement recommandées, surtout pour les structures complexes comme les escaliers suspendus ou débillardés, afin de garantir la conformité aux normes de sécurité et la longévité de l'installation.
L'escalier, dans sa diversité de formes et de structures, reste un élément architectural dynamique, alliant fonctionnalité, sécurité et expression du style. L'escalier avec poutre, en particulier, illustre la tendance vers des conceptions plus légères, aériennes et intégrées, repoussant les limites de l'esthétique tout en répondant aux exigences structurelles.
