Poser, remplacer ou dimensionner un linteau, qu'il soit en bois, en pierre, en béton ou en acier (IPN, IPE, HEA, HEB), exige une lecture précise du mur et une compréhension des charges qu'il doit supporter. Un choix inadapté peut engendrer des désordres graves tels que des fissures, des contre-flèches, des décollements, voire un effondrement localisé. L'article qui suit explore les spécificités des différents matériaux de linteaux, leurs applications, leurs méthodes de pose, leurs avantages et inconvénients, en se concentrant particulièrement sur les défis posés par les linteaux en pierre dans les maçonneries anciennes.
Les Matériaux de Linteaux : Un Panorama Complet
Le choix du matériau pour un linteau dépendra de plusieurs facteurs, notamment la nature du mur, l'ampleur de l'ouverture, les charges à supporter et les contraintes esthétiques.
Linteaux en Acier (IPN, IPE, HEA, HEB)
Les linteaux en acier, tels que les profilés IPN, IPE, HEA ou HEB, sont reconnus pour leur très grande résistance mécanique, ce qui les rend particulièrement adaptés pour des ouvertures larges. Leur utilisation est fréquente dans les constructions modernes, mais ils trouvent aussi leur place dans les reprises lourdes, les transformations et les rénovations structurelles importantes.
La pose de ces linteaux implique la création d'encoches dans la maçonnerie pour assurer des appuis latéraux solides. L'étaiement est obligatoire pendant la pose, et le scellement s'effectue généralement au mortier ou par scellement chimique, selon le contexte spécifique.
Parmi leurs avantages, outre leur résistance exceptionnelle, on note leur capacité à franchir de grandes portées. Cependant, leur inconvénient majeur réside dans leur esthétique brute, qui peut nécessiter un habillage. De plus, un risque de corrosion existe s'ils ne sont pas correctement protégés.
Conseil : L'acier est idéal pour les reprises lourdes et les grandes portées, offrant une solution fiable et durable.

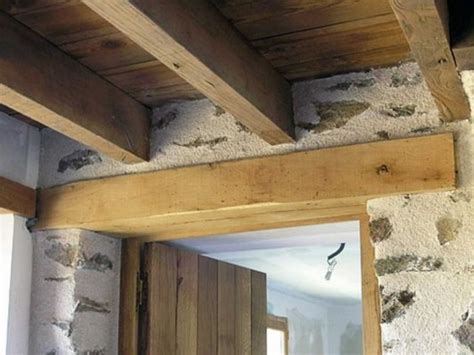

Linteaux en Bois
Le bois est un matériau traditionnellement utilisé, très fréquent dans le bâti ancien (pisé, pierre, torchis). Il supporte des ouvertures de petite à moyenne dimension et était souvent le matériau d'origine des linteaux.
La pose est généralement simple, s'effectuant dans des réservations existantes, avec des appuis latéraux sur une maçonnerie saine. Il est crucial d'utiliser un bois sec, sain et adapté, comme le chêne ou des résineux de qualité, selon l'usage.
Les avantages du bois résident dans sa compatibilité avec les murs anciens, son bon comportement hygrométrique et la possibilité d'une esthétique soignée en apparent.
Cependant, le bois présente des inconvénients : il est sensible à l'humidité et aux insectes, ses portées sont limitées, et il y a un risque de pourriture s'il est mal protégé.
Conseil : Le bois est adapté aux rénovations légères et au bâti ancien, particulièrement lorsque le bois d'origine est sain ou doit être remplacé à l'identique.
Linteaux en Pierre
La pierre est un matériau couramment rencontré dans les bâtiments anciens en pierre ou en moellons. Elle est utilisée pour supporter des ouvertures modestes à moyennes, souvent en éléments monolithes ou en claveaux.
La pose nécessite des appuis latéraux solides sur la maçonnerie porteuse et un lit de pose stable, qu'il soit en mortier ou par calage. Il est impératif que la pierre utilisée soit saine et non fissurée.
Les avantages des linteaux en pierre sont indéniables : leur esthétique patrimoniale et leur très grande durabilité dans le temps. Ils sont parfaitement compatibles avec les murs en pierre et terre crue.
Leurs inconvénients incluent leur poids important, des portées généralement limitées et une sensibilité aux fissures si les appuis sont faibles.
Conseil : La pierre est une excellente option pour les rénovations patrimoniales et les murs anciens, à condition que la pierre soit saine et correctement supportée.
Linteaux en Béton Armé
Le béton armé est très courant en construction moderne (brique, parpaing, béton). Il est conçu pour les ouvertures standard de menuiseries (portes, fenêtres) et certains murs porteurs.
La pose peut se faire avec un coffrage en place ou à l'aide d'éléments préfabriqués, intégrant des armatures. Les appuis latéraux doivent être réalisés sur une maçonnerie homogène. Un temps de prise est nécessaire avant de pouvoir déposer les étais.
Les avantages du béton armé sont sa standardisation, sa disponibilité en éléments préfabriqués et sa bonne résistance mécanique. Il est également compatible avec les supports modernes.
Ses inconvénients sont son poids élevé et le temps de séchage requis pour les linteaux coffrés en place. Il est souvent moins adapté au bâti ancien.
Conseil : Le béton armé est adapté aux murs récents et homogènes (brique / parpaing), offrant une solution pratique et performante.
Spécificités des Murs et Compatibilité des Linteaux
La nature du mur sur lequel repose un linteau est déterminante pour le choix du matériau le plus approprié.
Murs en Terre Crue (Pisé, Adobe)
Ces murs se caractérisent par leur terre crue, leur forte capillarité, leur faible rigidité et leur sensibilité à l'eau. Les supports sont souvent non homogènes.
Dans ce contexte, les linteaux en bois et en acier sont généralement adaptés, à condition que les appuis soient bien étudiés et que l'humidité soit maîtrisée. Le bois, en particulier, s'intègre bien à l'esthétique des constructions en terre.
Murs en Maçonnerie Hétérogène (Pierre, Moellons)
Ces murs présentent une maçonnerie hétérogène (moellons, galets, blocs) avec des liants variables (terre, chaux, ciment). Leur portance dépend fortement de la qualité des appuis et du lit d'assise.
Pour ces maçonneries, les linteaux en acier et en béton armé sont bien adaptés si les appuis sont sains. Le bois et la pierre sont des choix cohérents en restauration patrimoniale. Il faut cependant être vigilant quant à l'utilisation de liants ciment sur des maçonneries anciennes à la chaux, qui peuvent créer des incompatibilités.
Points de vigilance pour les murs en maçonnerie hétérogène :
- Appuis latéraux : Ils doivent reposer sur de la pierre saine, sans éclats ni fissures.
- Lit porteur : Il est essentiel de vérifier son horizontalité et sa cohésion.
- Compatibilité des liants : La chaux ou la terre sont préférables au ciment pour les vieilles maçonneries.
- Humidité : Les murs semi-enterrés présentent des risques accrus d'humidité.
Conseil : Ces maçonneries peuvent constituer un excellent support pour des linteaux si elles sont stables.
Murs en Maçonnerie Homogène (Brique, Parpaing)
La maçonnerie homogène, typique des constructions du XXe siècle et actuelles, utilise des liants au ciment ou au mortier. Elle offre une portance régulière. Les matériaux peuvent être le parpaing, la brique pleine ou la brique alvéolaire.
Les linteaux en acier et en béton armé sont très adaptés à ces supports. Le bois peut être utilisé, notamment pour des raisons esthétiques en apparent, mais il est moins courant dans la construction moderne. Ces murs présentent moins de contraintes liées à l'humidité ou à la respirance par rapport aux constructions en terre ou en pierre.
Points de vigilance pour les murs en maçonnerie homogène :
- Mur porteur ou non porteur : Il est crucial de déterminer la fonction du mur.
- Présence de ferraillage : Les voiles et chaînages peuvent contenir du ferraillage.
- Étaiement : Obligatoire avant toute découpe ou percement.
- Briques alvéolaires : Elles sont fragiles lors des découpes.
Conseil : Ces murs sont des supports idéaux pour les linteaux standards.
Le Cas Spécifique des Linteaux en Pierre Brisés ou Endommagés
La présence d'un linteau en pierre brisé ou endommagé, notamment dans les constructions anciennes, pose des défis particuliers.
Diagnostic et Compréhension du Problème
Dans le cas d'un linteau en pierre qui semble pourri ou brisé, une analyse approfondie est nécessaire. Il est important de distinguer si le problème vient du linteau lui-même ou du mur qui le surplombe. Parfois, le linteau brisé n'a pas une fonction porteuse majeure, mais sert plutôt à clore une ouverture ou à créer un cadre. L'observation attentive des photos et des croquis, ainsi que la compréhension de la structure du mur (pisé, pierre, etc.) et des charges environnantes, sont essentielles.
Par exemple, dans une situation où un linteau en bois est visiblement abîmé par la pourriture, il est nécessaire d'étayer les linteaux adjacents (pierre et bois sain) avant d'intervenir sur le linteau endommagé. Si ce linteau pourri ne soutenait apparemment rien de lourd, son remplacement pourrait être simplifié.
Solutions pour les Linteaux en Pierre Endommagés
Plusieurs approches peuvent être envisagées pour traiter un linteau en pierre endommagé :
Réparation et Consolidation : Si la pierre est saine mais fissurée, une réparation peut être envisagée. Il s'agit de consolider la pierre en place, éventuellement en injectant un produit de collage adapté si la fissure est nette. Pour un linteau en pierre qui s'est légèrement affaissé, l'utilisation d'un cric de voiture avec des cales en bois peut permettre de le remonter avant de tenter une ré-adhérence avec une colle liquide. Il est également possible de creuser légèrement au-dessus du linteau pour y insérer un mélange de chaux et de sable afin de mieux solidariser les pierres supérieures et ainsi réduire l'effort sur le linteau.
Remplacement partiel ou total : Si le linteau est trop endommagé, son remplacement devient nécessaire.
- Remplacement par un linteau en pierre identique : Si la restauration patrimoniale est une priorité, on peut chercher à remplacer le linteau brisé par un nouveau en pierre, en veillant à la compatibilité esthétique et structurelle. La pose nécessitera des appuis solides et un lit de pose adéquat.
- Remplacement par un linteau en béton armé : Pour une solution plus moderne et résistante, un linteau en béton armé peut être utilisé. Il faudra s'assurer que les dimensions sont correctes et que les appuis latéraux sont bien réalisés dans la maçonnerie. Dans le cas d'une maçonnerie ancienne, il faudra parfois retailler les tableaux de la fenêtre pour permettre un bon appui du nouveau linteau.
- Remplacement par un linteau métallique (UPN, IPN) : L'acier est une solution très robuste. Un UPN (ou UAP pour un profil plus droit) peut être choisi. Il faudra retailler la pierre existante pour qu'elle s'encastre dans le profilé métallique, et assurer une fixation solide par tiges filetées et scellement chimique. Des cales en bois sous l'UPN sur les montants peuvent apporter une sécurité supplémentaire. Il est également possible de placer une petite plaque sous le linteau au niveau de la cassure pour un renfort.

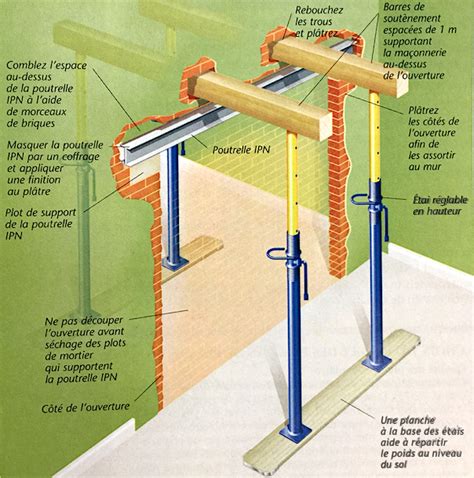

Techniques de Pose et Sécurisation
Quelle que soit la solution retenue, la sécurité est primordiale.
- Étaiement : L'étaiement des linteaux adjacents et du linteau lui-même est indispensable avant toute intervention. Des étais de maçon solides, des bastaings et des planches peuvent être utilisés.
- Création d'appuis : Si un nouveau linteau doit être posé, il est crucial de créer des appuis solides dans la maçonnerie. Cela peut impliquer de creuser des encoches ou de renforcer les zones d'appui.
- Scellement : Le scellement du nouveau linteau au mortier ou par scellement chimique assure sa stabilité. Combler les interstices avec du mortier ou un mélange de chaux et sable permet de bien solidariser les éléments.
- Fixation : Pour les linteaux métalliques, l'utilisation de tiges filetées traversantes, scellées chimiquement, est une méthode fiable.
Remplacement d'un linteau bois par un linteau béton armé avec façade pierre
Exemples Concrets et Conseils Pratiques
Les témoignages d'expériences vécues illustrent la diversité des situations et des solutions.
Cas d'un Linteau Bois Pourri dans un Mur en Pisé
Dans un mur en pisé, un linteau en bois pourri a été identifié. La charge au-dessus de la fenêtre n'était pas énorme, comprenant uniquement la fenêtre du grenier. Le mur présentait environ 90 cm de pisé au-dessus d'une ouverture de fenêtre de 1,20 m. Le linteau semblait descendre sous son propre poids, la cassure révélant une épaisseur réduite par rapport au reste du linteau.
La solution adoptée a été de remplacer le linteau pourri par un linteau en acier (UPN). L'étaiement a été mis en place. La pierre existante a été retaillée pour s'intégrer dans le profilé UPN. Des tiges filetées de 10mm avec scellement chimique ont été utilisées pour fixer le nouvel linteau. Des cales en bois ont été placées sous l'UPN sur les montants, et une petite plaque de renfort a été ajoutée sous le linteau au niveau de la cassure. Après retrait de l'étai, la structure semblait stable.

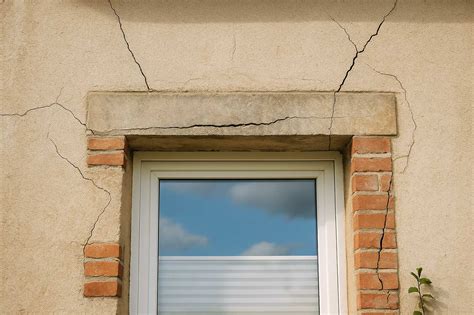

Cas d'une Pierre de Linteau Fendue
Dans un autre cas, une pierre de linteau s'est fendue. Le propriétaire s'interrogeait sur la possibilité de réparer, colmater à la chaux par principe écologique, ou de remplacer le linteau. La fente semblait avoir été causée par un percement dans le linteau, sectionnant potentiellement l'acier inférieur.
Les avis divergeaient : certains suggéraient de ne pas s'en préoccuper si la structure tenait depuis longtemps, d'autres insistaient sur la prudence en raison des travaux en cours (charges, vibrations). Une réparation par colmatage à la chaux était envisagée, mais le remplacement par un linteau plus robuste (acier ou béton armé) était souvent recommandé pour des raisons de sécurité à long terme.

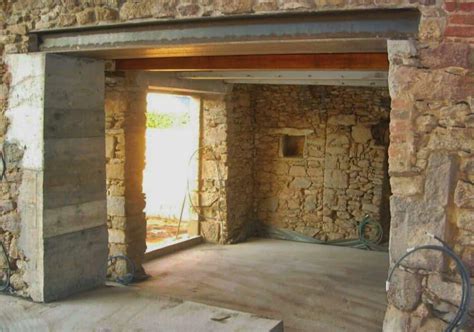

Créer une Large Ouverture dans un Mur Ancien
Pour la création d'une ouverture de 1,8 mètre de large dans un mur ancien de 0,8 mètre de profondeur, composé de pierres, la solution retenue a été de créer un linteau en IPN (profilé acier type rail) autour duquel on a maçonné un linteau. Ce linteau reposait de 0,4 mètre de chaque côté de l'ouverture. Aucune difficulté n'a été rencontrée par la suite pour le support de charpente situé à l'étage supérieur. Cette expérience démontre la faisabilité de créer des ouvertures importantes dans des murs anciens avec des solutions adaptées.
Points Clés à Retenir
- Diagnostic précis : Avant toute intervention, comprendre la nature du mur, la fonction du linteau et l'étendue des dégâts est fondamental.
- Sécurité avant tout : L'étaiement et la stabilisation des structures sont non négociables.
- Compatibilité des matériaux : Choisir un linteau adapté à la maçonnerie environnante est essentiel pour éviter les incompatibilités et les dégradations futures.
- Solutions mixtes : L'association de matériaux (par exemple, un profilé acier intégré dans un linteau en béton ou en pierre) peut offrir le meilleur des deux mondes en termes de résistance et d'esthétique.
- Professionnalisme : En cas de doute ou pour des travaux de grande ampleur, faire appel à un professionnel est fortement recommandé.
En somme, le remplacement ou la réparation d'un linteau, particulièrement lorsqu'il s'agit de pierre dans des maçonneries anciennes, demande une approche méthodique, une bonne compréhension des principes de la maçonnerie et un choix judicieux des matériaux et des techniques.
