L'étanchéité est un aspect fondamental dans d'innombrables applications industrielles et domestiques, garantissant le confinement des fluides, la protection contre les contaminants et le bon fonctionnement des systèmes. Au cœur de nombreuses solutions d'étanchéité se trouvent les joints, et parmi eux, le joint en caoutchouc rond occupe une place prépondérante en raison de sa polyvalence et de son efficacité. Cet article explore en profondeur la fabrication, les matériaux, les types et les applications des joints d'étanchéité en caoutchouc rond, en s'appuyant sur des informations techniques précises pour offrir une compréhension complète de ces composants essentiels.
La Nature des Joints d'Étanchéité et Leur Rôle Fondamental
Les joints d'étanchéité, qu'ils soient en polymère, en caoutchouc ou en d'autres matériaux, sont conçus pour remplir et sceller des espaces entre deux surfaces. Leur rôle principal est d'empêcher les fuites de liquides ou de gaz, mais ils peuvent également servir à protéger contre la poussière, l'humidité ou d'autres contaminants. Dans le cas des joints en caoutchouc, leur flexibilité et leur capacité à reprendre leur forme après compression les rendent idéaux pour une large gamme d'applications, tant statiques que dynamiques.
Les joints sont principalement utilisés pour les pièces "immobiles" ou "non mobiles". Les joints d'étanchéité sont utilisés pour remplir et étancher les espaces dans les zones plates telles que les brides de tuyaux, les joints de machines et les couvercles. Les joints sont insérés entre les joints des brides de tuyauterie ou des pièces de machine, serrés entre les joints par des vis ou des boulons, comprimés jusqu'à atteindre une certaine épaisseur et une certaine forme et rendus étanches par la pression de surface. En particulier, pour les joints des brides de tuyauterie et des brides d'appareils à pression, des normes spécifient la méthode de serrage et la méthode de contrôle.
Comprendre la Matière : Le Choix Crucial de l'Élastomère
Le choix de l'élastomère est la pierre angulaire de la conception d'un joint d'étanchéité efficace. Afin de répondre de manière optimale à un projet de joint d'étanchéité, il sera nécessaire de cerner la « matière » à sélectionner. Si cette information n'est pas immédiatement connue, une série de questions sur l'environnement du joint permet de déterminer le matériau le plus adapté.
L'état des fluides en contact avec le joint d’étanchéité est un facteur déterminant : est-il liquide, solide, ou gazeux (vapeur) ? La nature même du fluide est également d'une importance capitale : s'agit-il d'eau, d'huile, d'essence, d'un solvant, ou de produits chimiques acides ou basiques à forte ou faible concentration ? Ces paramètres influencent directement la résistance chimique du matériau.
La température de fonctionnement du joint caoutchouc est un autre critère essentiel. Doit-il opérer à haute température, basse température, ou à température ambiante ? Les joints en polymère ont une forme de ruban ou de ressort hélicoïdal et sont utilisés pour des applications statiques et à faible vitesse, offrant un excellent contrôle des fuites à haute pression et à basse température.
Il faut également considérer si le joint est soumis à un mouvement. Est-il en mouvement ? Est-il soumis à l'abrasion ? Ces considérations dictent la nécessité de matériaux plus résistants à l'usure et à la fatigue. Concernant le vieillissement du joint, il est important de savoir s'il doit résister à l'ozone, s'il est exposé aux intempéries, aux UV ou à la pluie. Les joints intégral en EPDM sont certifiés WRAS et sont conformes aux normes de qualité les plus strictes, ce qui garantit une excellente résistance contre les intempéries, les températures élevées et l'usure de la couche d'ozone.
Parmi les élastomères couramment utilisés, on trouve :
- NBR (Nitrile Butadiène Rubber) : Connu pour sa bonne résistance aux huiles, aux graisses et aux hydrocarbures. Les joints toriques en NBR sont couramment utilisés pour l'étanchéité aux milieux liquides et gazeux. La dureté est souvent spécifiée en Shore ~70, avec une finition noire. Les joints plats Texgraf® sont obtenus à partir d’une feuille de graphite flexible expansée où l’on a inséré une tôle à picot de 0,1 mm d’épaisseur en AISI 316. Une jointure comprimée sans amiante, composée de fibres aramides et de charges thermorésistantes liées avec NBR à haut contenu en acrylonitrile, répond aux exigences hygiéniques des stations de traitement de l’eau.
- EPDM (Éthylène Propylène Diène Monomère) : Offre une excellente résistance aux intempéries, à l'ozone, aux UV, à la chaleur et à certains produits chimiques. Il est souvent utilisé dans les applications extérieures et pour le traitement de l'eau.
- Silicone : Apprécié pour sa large plage de températures de fonctionnement, sa flexibilité et sa biocompatibilité. Le coussin gonflable en silicone est un conteneur souple qui peut être gonflé ou dégonflé, fabriqué en silicone de qualité médicale ou industrielle. Les joints conducteurs CEM sont développés à partir d'un silicone conducteur chargé cuivre argenté ou aluminium argenté.
- PTFE (Polytétrafluoroéthylène) : Bien que n'étant pas un élastomère, le PTFE est souvent utilisé en combinaison avec des élastomères ou comme matériau d'étanchéité principal pour sa résistance chimique exceptionnelle et sa faible friction. Un joint PTFE surmoulé, renforcé d'une armature perforée en acier inoxydable ISO 1.4306, en est un exemple. Le joint ruban auto-adhésif en PTFE extrudé est utilisé pour l'étanchéité plane, à structure microfibreuse. Les joints PTFE sont recommandés pour des applications exigeantes, avec une résistance à la corrosion et à la température. La couche intermédiaire en polypropylène sert principalement d'amortisseur et de tampon et est d'abord enveloppée d'une feuille de PTFE.
- Graphite : Utilisé pour les applications à très haute température, le graphite flexible expansé offre une excellente résistance thermique et chimique. Les joints plats Texgraf® sont obtenus à partir d’une feuille de graphite flexible expansée où l’on a inséré une tôle à picot de 0,1 mm d’épaisseur en AISI 316.
Les Types d'Étanchéité
Formes et Configurations de Joints Ronds

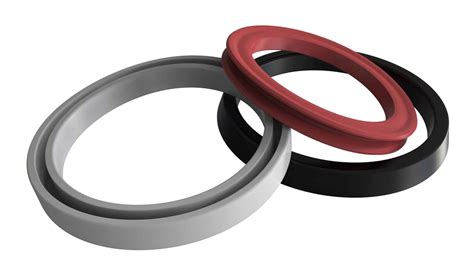

La forme du joint d'étanchéité est intrinsèquement liée à son mode de fonctionnement et à l'application spécifique. Les joints ronds en caoutchouc se déclinent en plusieurs configurations :

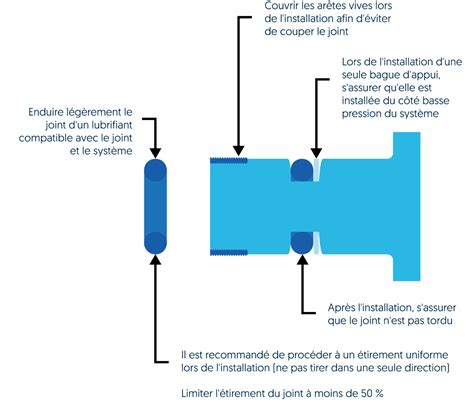

- Joints Toriques : Ce sont des anneaux de section circulaire, généralement en élastomère, utilisés principalement comme étanchéité statique axiale. L'étanchéité s'obtient par compression de la section dans la rainure. Les joints toriques sont des éléments d'étanchéité assurant une étanchéité aux milieux liquides et gazeux. Les joints toriques élastomères s'appliquent généralement.
- Joints Plats Découpés : Ce sont les joints les plus faciles à obtenir, assurant l'étanchéité entre deux surfaces planes. Ils peuvent être découpés dans des feuilles de caoutchouc ou d'autres matériaux.
- Pièces Moulées ou Usinées : Ces joints sont conçus pour épouser des formes prédéfinies et complexes, offrant une étanchéité sur mesure. Le moulage ou l'usinage permet de créer des géométries spécifiques pour des applications précises.
- Joints Linéaires : Utilisés pour équiper de grandes longueurs, ils se déclinent en simples cordes, tubes, bandes ou profilés sur mesure.
- Manchettes Souples : Utilisées comme éléments de liaison pour véhiculer un fluide.
- Soufflets : En forme d'accordéon, ils servent d'éléments de protection lors d'un mouvement d'articulation. Un joint soufflet est mentionné, potentiellement dans le cadre de la norme GDL D5710/ESD/1990/000295/001.
- Joints à Base d'Élastomère Rond et Creux : Fabriqués grâce à un procédé technique unique, ces joints sont conçus pour des applications spécifiques nécessitant une certaine compressibilité et un profil adapté.
- Anneaux de Nettoyage : Des anneaux de nettoyage ovales en caoutchouc de différents diamètres internes et externes sont utilisés, suggérant une fonction de maintenance ou de protection.
Dimensions, Tolérances et Fabrication sur Mesure
La précision dimensionnelle est primordiale pour garantir l'efficacité d'un joint d'étanchéité. Pour reproduire la forme d'un joint caoutchouc, un plan coté est généralement requis. Il doit spécifier les dimensions globales de la pièce (largeur, longueur, épaisseur), le diamètre des trous et axes de perçage, les rayons des angles, les évidements centraux, la profondeur des rainures pour les joints usinés, etc. Si un plan précis n'est pas disponible, un croquis coté à main levée ou même un modèle du joint à reproduire peut suffire pour les géométries non complexes. Une pièce prototype est souvent proposée avant le lancement de la série, avec la possibilité de réaliser des modifications internes.
Dans la fabrication de joints sur mesure, les tolérances ont une importance capitale. Si un joint doit entrer dans une gorge ou un logement, ou s'il est traversé par des boulons pour le serrage, il est primordial de mentionner les tolérances dimensionnelles acceptables. Celles-ci peuvent varier de l'ordre du centimètre (pour de grands joints circulaires de diamètre 3000 x 2900 mm) au millimètre, au dixième de millimètre, voire au micron. Suivant la précision demandée, des techniques comme la découpe, l'usinage ou le moulage sont proposées.

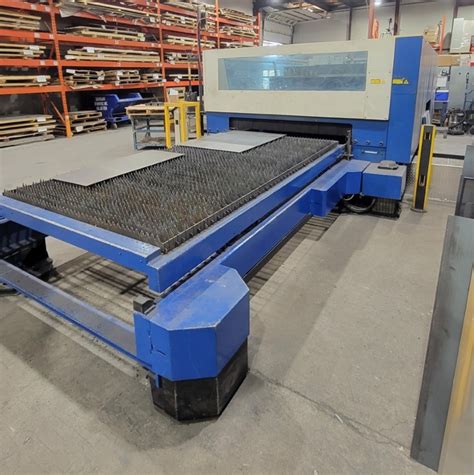

Les fabricants de joints d'étanchéité évoluent constamment leur parc machines pour proposer des outils de pointe. Deux tables de découpe au couteau oscillant pneumatique permettent de découper des joints caoutchouc dans des plaques ou des rouleaux. L'une est équipée d'outils supplémentaires pour la perforation de trous de petits diamètres et le marquage. La seconde table est associée à une fraiseuse électrique pour usiner poches, trous, rainures et biseaux, avec des surfaces de découpe de 1500 x 3000 mm. Des presses hydrauliques utilisant des outillages bois ou mécano-soudés (emporte-pièces) pour estamper les joints d’étanchéité sont également disponibles. Une presse automatique, associée à un outil multi-poses et au convoyage de la matière, permet une cadence d’environ une frappe par seconde pour la production de grandes séries, bien que le petit plateau de découpe limite la taille des pièces.
Applications Diversifiées des Joints en Caoutchouc Rond
La polyvalence des joints en caoutchouc rond les rend indispensables dans une multitude de secteurs :
- Industrie Automobile : Pour l'étanchéité des moteurs, des systèmes de transmission, des portes et des fenêtres.
- Industrie Aérospatiale : Dans les systèmes hydrauliques, les réservoirs de carburant et les cabines pressurisées.
- Industrie Pétrolière et Gazière : Pour les équipements d'extraction, de raffinage et de transport, où des pressions et des températures extrêmes sont courantes. Les joints annulaires métalliques sont fabriqués selon les normes API 6A et ASME B 16.20 pour des applications à des températures et pressions élevées.
- Industrie Chimique : Pour le confinement de produits chimiques corrosifs et réactifs. Les joints PTFE, Fluoropolymère ou plastique haute performance sont recommandés pour des applications exigeantes, avec une résistance à la corrosion et à la température.
- Industrie Pharmaceutique et Alimentaire : Où la conformité aux normes d'hygiène est primordiale. Les matériaux utilisés doivent être inertes et résistants aux cycles de nettoyage et de stérilisation. Le matériau de jointure comprimée sans amiante, composé de fibres aramides et de charges thermorésistantes liées avec NBR à haut contenu en acrylonitrile, répond aux exigences hygiéniques des stations de traitement de l’eau. Les joints Herrle sont des joints standard conformes à la bride Herrle pour les tuyauteries sanitaires, utilisant des matériaux comme le caoutchouc éthylène-propylène (EPDM), le plastique fluoré (PTFE) et le caoutchouc silicone.
- Équipements Industriels Généraux : Pompes, vannes, compresseurs, machines-outils. Les joints permettent d’éviter les fuites du lubrifiant dans le roulement ou dans une zone donnée.
- Construction et Bâtiment : Pour l'étanchéité des façades, des fenêtres, des portes et des systèmes de plomberie.
- Électronique : Pour la protection contre l'humidité et la poussière, et pour la gestion des interférences électromagnétiques (CEM). Les joints conducteurs CEM développés à partir de silicone conducteur chargé cuivre argenté ou aluminium argenté en sont un exemple.
- Applications Spécifiques : Joints pour les brides, arbres coulissants, tiges et vérins hydrauliques. Un joint d'étanchéité optimal en statique comme en dynamique est recherché. Un joint racleur à l'écrasement est également mentionné. Les joints encapsulés peuvent être constitués d’un noyau en silicone ou en élastomère fluoré recouvert d’une capsule transparente en FEP.
Innovations et Solutions Avancées
Le domaine des joints d'étanchéité est en constante évolution, avec le développement de solutions toujours plus performantes pour répondre aux défis industriels croissants.
- Joints Conducteurs CEM : Conçus pour assurer une protection contre les interférences électromagnétiques tout en offrant une étanchéité. Ils sont souvent à base de silicone conducteur chargé de particules métalliques telles que le cuivre argenté ou l'aluminium argenté.
- Joints Textiles Résistants aux Hautes Températures : Ces joints sont conçus pour des applications extrêmes où les températures dépassent les capacités des élastomères standards. Ils sont souvent fabriqués à partir de fibres de verre entrelacées formant un tube arrondi. Un joint textile très résistant est conçu pour les applications à haute température. La surface extérieure est composée de plusieurs fils de fibre de verre entrelacés qui forment un tube arrondi.
- Joints Encapsulés : Offrent une combinaison de propriétés, avec un noyau en élastomère (silicone ou fluoroélastomère) recouvert d'une capsule en FEP, garantissant une excellente résistance chimique et thermique.
- Matériaux d'Étanchéité Avancés : Comme la CNAF (fibre non amiante comprimée) de KLINGER®, qui pose des jalons en matière de durabilité, ou le novaSEAL® OV, un matériau d'étanchéité constitué d'un tissu haute performance résistant à la température, à la corrosion et aux produits chimiques, conçu spécifiquement pour la classe d'essai C (225 °C et 25 bars de pression).
- Joints Spécialisés : Le joint ruban auto-adhésif en PTFE extrudé pour étanchéité plane, à structure microfibreuse, est un exemple d'application spécifique. Le joint rond blindé, composé de deux moitiés et d'un centre adaptable avec des couches amovibles ainsi qu'un manchon métallique pour le raccordement à la terre, illustre une conception pour des besoins de mise à la terre et de blindage.
Majicap, par exemple, est spécialisé dans la réalisation de joints d’étanchéité en caoutchouc sur-mesure. Équipé des derniers outils de production et d’un stock important d’élastomères, Majicap saura répondre aux problématiques de transferts de fluides. Leur équipe commerciale est à disposition pour toutes les demandes.
Considérations Techniques Supplémentaires
Il est possible de faire référence à la dureté du caoutchouc pour les différents diamètres internes et externes, tolérances et largeurs du caoutchouc en général. L'étanchéité hydrostatique est un autre paramètre important, faisant référence à la capacité du joint à résister à la pression d'un fluide. Le joint et la surface du tube d'acier doivent être compatibles pour assurer une bonne étanchéité.
Dans certaines configurations, un joint peut être composé de plusieurs éléments, comme un joint rond blindé composé de deux moitiés et d'un centre adaptable avec des couches amovibles ainsi qu'un manchon métallique pour le raccordement à la terre.
Les joints métalliques, tels que les joints métalliques ondulés, les joints métalliques plats et les joints en dents de scie, sont utilisés dans des conditions de service particulièrement sévères. Les joints d'étanchéité sont des joints fabriqués en usinant un métal forgé en forme d'anneau et en l'insérant dans une gorge de l'anneau sur la surface du joint de la bride. Les matériaux utilisés sont l'acier doux, l'acier inoxydable, le monel (alliage nickel-cuivre), le titane et l'aluminium.
Enfin, les joints d'étanchéité liquides sont utilisés dans diverses situations, par exemple dans les tuyaux en PVC pour l'évacuation des eaux de pluie et dans les joints de moteur.
La sélection et la conception d'un joint d'étanchéité en caoutchouc rond nécessitent une compréhension approfondie des matériaux, des formes, des dimensions, des tolérances et des conditions d'application. En combinant ces connaissances avec les technologies de fabrication avancées, il est possible de créer des solutions d'étanchéité fiables et durables pour une vaste gamme d'industries.
