La fabrication d'une presse hydraulique personnalisée à partir d'un cric de voiture est un projet ingénieux qui permet aux bricoleurs et artisans de disposer d'un outil puissant et polyvalent pour une multitude de tâches. Ce processus, bien que semblant technique, est tout à fait accessible avec une bonne compréhension des principes et des étapes clés. L'objectif principal est de modifier un cric hydraulique standard pour qu'il puisse fonctionner efficacement dans une position inversée, tige vers le bas, ce qui est souvent considéré comme plus avantageux pour une presse d'atelier en termes de guidage de la poussée, de gain de hauteur et d'environnement autour de la tête de poussée.
Comprendre le Fonctionnement d'un Cric Hydraulique

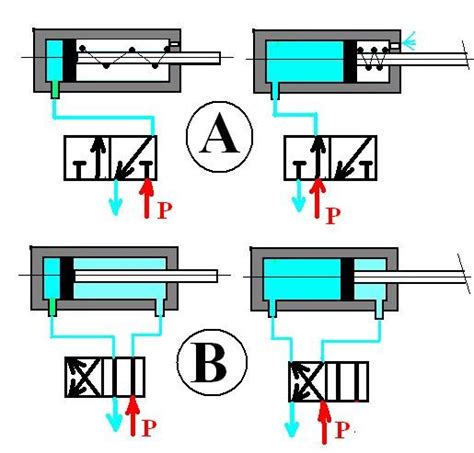

Avant de plonger dans les modifications, il est essentiel de saisir le fonctionnement d'un vérin hydraulique à simple effet, comme celui que l'on trouve dans la plupart des crics de voiture. Dans sa configuration d'origine, le vérin fonctionne par gravité, où le fluide est stocké dans la partie inférieure. L'actionnement du bras de levier vers le haut aspire ce fluide dans la chambre de stockage. Lorsque le bras est abaissé, le fluide est refoulé dans la chambre de poussée de la tige, provoquant son extension. Pour rétracter la tige, une vis de décompression (bypass) doit être déverrouillée, permettant au fluide de retourner dans la chambre de stockage sous l'effet de la pression exercée sur la partie supérieure de la tige.
Le défi majeur lors de l'inversion du vérin réside dans le déplacement du fluide. Si le vérin est simplement retourné, le fluide de la chambre de stockage se déplace, laissant place à de l'air, ce qui empêche l'aspiration du fluide lors de l'actionnement du levier. La modification vise donc à garantir qu'il y ait toujours du fluide disponible dans la zone d'aspiration, quelle que soit l'orientation du vérin.
La "Chirurgie" du Cric : Étapes de Modification
Le processus de transformation commence par l'acquisition d'un cric hydraulique. Un modèle robuste, capable de supporter des charges significatives, est recommandé. Le coût peut varier, mais un investissement raisonnable peut être trouvé, comme en témoigne l'exemple d'un cric acheté pour environ 65 euros frais de port inclus.

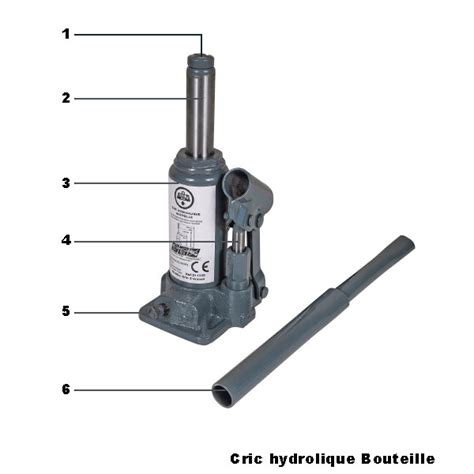

La première étape consiste à démonter la base du cric. Il faut bloquer solidement cette base pour ensuite dévisser l'écrou qui maintient le mécanisme. Cette opération peut être ardue car le pas de vis est fin, et une étanchéité est assurée par un joint torique, rendant le dévissage résistant. L'orifice ainsi révélé, généralement d'un diamètre de 4 mm, est la clé de la modification.
L'objectif est d'introduire un tube dans cet orifice pour permettre l'aspiration du fluide depuis le bas, même lorsque le vérin est inversé. Un tube de diamètre approprié, avec un trou de 6 mm, est utilisé. Il est introduit dans l'orifice jusqu'à environ 3 mm, sans atteindre le fond. Une fois en place, un produit d'étanchéité est appliqué, et le tout doit sécher pendant 24 heures. Le tube est ensuite coupé au ras du filetage du corps du vérin, assurant ainsi une longueur adéquate pour l'aspiration. Cette première partie de la modification est cruciale pour permettre au vérin de fonctionner en position inversée.
L'Importance d'un Réservoir Additionnel
Si la modification du vérin permet de résoudre le problème de l'aspiration du fluide, l'ajout d'un réservoir additionnel offre des avantages considérables, notamment pour une utilisation prolongée ou intensive. Ce réservoir permet de "gaver" la chambre de stockage en huile, même lorsque la tige du vérin est complètement sortie.
Pour intégrer ce réservoir, il faut percer le réservoir de stockage d'origine du cric pour y fixer un raccord. Ce raccord servira de point de connexion pour un tuyau qui reliera le cric au réservoir additionnel. Le réservoir additionnel peut être confectionné à partir de divers matériaux, l'important étant qu'il soit étanche et suffisamment grand pour contenir le volume d'huile nécessaire.
Une fois le raccord installé et le tuyau de connexion en place, le vérin modifié est remonté. Le réservoir additionnel est ensuite positionné de manière à être plus haut que le vérin. Cette différence de hauteur facilite le remplissage par gravité du vérin lorsque la tige est rentrée. Le processus de remplissage commence par mettre le vérin en huile, en ajoutant l'huile mise de côté lors du démontage. Ensuite, en actionnant le levier de pompage, la tige commence à sortir, et il est nécessaire de compléter le niveau d'huile dans le réservoir additionnel au fur et à mesure.
Intégration dans une Presse d'Atelier

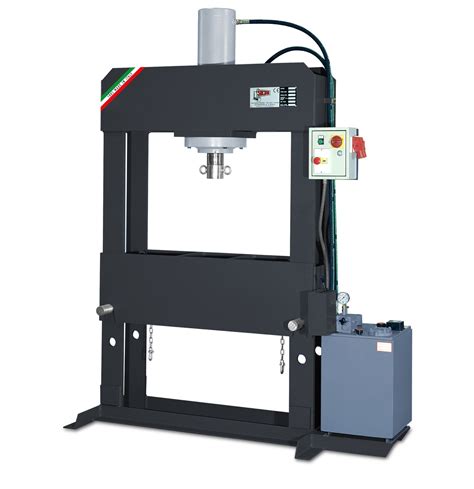

Une fois le cric modifié, il doit être intégré dans une structure de presse d'atelier. Cette structure peut être réalisée en acier ou en bois renforcé, et doit être conçue pour supporter la pression exercée par le vérin. La conception de la presse doit prendre en compte la taille souhaitée, la robustesse des matériaux, et l'emplacement précis du cric. Un croquis détaillé est recommandé pour visualiser les dimensions et l'assemblage.
La base de la presse doit être stable, souvent une plaque métallique épaisse ou du bois dense. Le cadre de la presse est fixé sur cette base, et le cric hydraulique est ensuite installé, sa tige orientée vers le bas, prête à exercer la pression. Une tablette solide constitue le plateau de travail de la presse, sur lequel les pièces à travailler seront positionnées. L'ensemble de la structure doit être renforcé par des vis et des boulons pour garantir la sécurité et la stabilité lors de l'utilisation.
Pour le rappel de la tige du vérin, des ressorts, par exemple ceux récupérés d'un vieux canapé clic-clac, peuvent être utilisés. Ils permettent de ramener la tige à sa position initiale une fois la pression relâchée.
Tests et Applications Possibles
Après l'assemblage, des tests rigoureux sont indispensables. Il faut commencer par tester la presse avec des charges légères pour vérifier la stabilité de la structure et l'absence de mouvements inattendus. Toutes les connexions doivent être sécurisées. Pour une utilisation intensive et pour garantir la précision des opérations, il peut être envisagé de calibrer un manomètre, si celui-ci est intégré à la presse, afin de mesurer avec exactitude la force appliquée.
Fabriquer une presse (en 3 critères)
La presse ainsi fabriquée peut être utilisée pour une multitude de travaux :
- Pliage de tôles et de tubes : Grâce à l'ajout d'outils spécifiques comme des "vés" de pliage, la presse peut être utilisée pour former des pièces métalliques selon des angles précis. La longueur du vé peut être adaptée, et pour des pliages plus longs, il est possible de le faire à l'aide d'équipements professionnels.
- Formage à la roue anglaise : Les ferronniers d'art, qui travaillent souvent l'acier et l'inox, peuvent utiliser une telle presse en combinaison avec une roue anglaise pour créer des formes courbes complexes.
- Polissage et finitions : La presse peut servir de support stable pour diverses opérations de finition.
- Pressage et ajustement de pièces : Pour assembler des pièces nécessitant une force de pression contrôlée, comme des roulements ou des douilles.
Le fait d'être un ferronnier d'art, expérimenté dans le travail de l'acier et de l'inox, avec des outils comme la roue anglaise et le marteau, permet d'exploiter pleinement le potentiel d'une presse hydraulique personnalisée. La capacité à combiner différents montages et à adapter des outils comme une plieuse ou une cintreuse rend ce type de projet particulièrement gratifiant.
La construction d'une presse hydraulique avec un cric est donc un projet accessible qui peut considérablement enrichir l'équipement d'un atelier, offrant une solution puissante et économique pour de nombreux besoins. L'ingéniosité dans la modification du cric et la robustesse de la structure garantissent un outil fiable et performant pour des années d'utilisation.
