Le système électrique des remorques et caravanes modernes est devenu un élément essentiel pour garantir la sécurité et la fonctionnalité lors des déplacements. Au cœur de cette connexion se trouve le faisceau électrique à 13 broches, une norme de plus en plus répandue dans l'industrie automobile et caravanière européenne. Ce système sophistiqué permet une alimentation électrique fiable et complète, allant bien au-delà des fonctions basiques assurées par les anciens connecteurs à 7 broches. Comprendre son fonctionnement, ses spécificités et les défis qu'il présente, notamment avec l'avènement des véhicules électriques, est crucial pour les propriétaires de remorques, les caravaniers et les professionnels du secteur.
L'Évolution des Connexions Électriques pour Remorques
Historiquement, les remorques étaient équipées de systèmes électriques plus simples, souvent limités à un connecteur à 7 broches. Ces connecteurs géraient les fonctions essentielles telles que les feux de position, les clignotants, les feux de freinage et les feux de recul. Cependant, avec l'augmentation des besoins en alimentation électrique pour des équipements plus complexes sur les remorques et caravanes modernes, une solution plus robuste et polyvalente était nécessaire. C'est ainsi qu'est née la norme du connecteur à 13 broches.
La fiche de branchement à 13 pôles est devenue la norme actuelle pour le transfert électrique entre les véhicules et les remorques modernes, à la pointe de la technologie. Elle est standard sur les véhicules et remorques modernes qui nécessitent plus d'alimentation électrique. Presque tous les nouveaux véhicules européens sont équipés d'un raccordement à 13 pôles. Cette évolution répond à la demande croissante de fonctionnalités supplémentaires, telles que l'alimentation continue pour les batteries auxiliaires, l'éclairage intérieur plus puissant, les réfrigérateurs embarqués, et d'autres systèmes nécessitant une alimentation constante ou plus importante.
Les Deux Principaux Systèmes : Jaeger et Multicon-West
Sur le marché, deux principaux fournisseurs dominent le paysage des fiches et prises à 13 pôles : Multicon et Jaeger. Bien que leurs fonctions soient globalement similaires, des différences subtiles peuvent entraîner des problèmes de compatibilité si les systèmes ne sont pas correctement associés.
Le système Multicon-West présente un avantage notable : il permet le branchement d'une fiche à 7 broches en plus de la fiche à 13 broches. Cela signifie qu'il n'est pas nécessaire d'utiliser une fiche d'adaptation ou de transfert lorsque l'on connecte une remorque plus ancienne ou un équipement nécessitant uniquement un connecteur à 7 broches à un véhicule équipé d'une prise Multicon-West à 13 broches. Les fiches Multicon sont principalement utilisées par les fabricants de caravanes, ce qui en fait un choix populaire dans ce segment.
D'un autre côté, le système Jaeger, également connu sous le nom de Volta ou DIN, est devenu la nouvelle norme de l'industrie, particulièrement dans le secteur automobile allemand. L'industrie allemande des voitures et des caravanes a largement opté pour la connexion Jaeger, et la plupart des autres produits suivent cette tendance. Cette adoption généralisée fait de Jaeger le standard de facto pour de nombreux constructeurs et équipementiers.
Il arrive souvent que le branchement de la voiture ne corresponde pas à celui de la remorque, créant ainsi un défi pour les utilisateurs. Si votre voiture est équipée d'une prise Jaeger et votre caravane d'une prise Multicon-West (ou vice-versa), une solution de compatibilité sera nécessaire.
Le Schéma de Câblage : Comprendre les 13 Broches

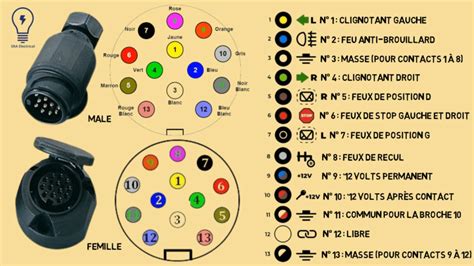

Pour garantir un fonctionnement correct, il est essentiel de comprendre la fonction de chaque broche dans le connecteur à 13 pôles. Le schéma de câblage complet du connecteur à 13 broches détaille l'affectation de chaque connexion. Il est important de noter qu'il est également courant que le connecteur n'ait que 8 broches, les autres fonctions n'étant alors pas utilisées, ce qui peut prêter à confusion si l'on s'attend à ce que toutes les broches soient actives.
Voici une description générale des fonctions attribuées aux 13 broches, bien que des variations puissent exister entre les fabricants et les normes spécifiques :
- Broche 1 : Clignotant gauche (Signal)
- Broche 2 : Feux de position arrière, éclairage de plaque d'immatriculation (Feux de gabarit)
- Broche 3 : Masse (Retour de courant pour toutes les fonctions)
- Broche 4 : Clignotant droit (Signal)
- Broche 5 : Feux de position droit (Feux de gabarit)
- Broche 6 : Feux de freinage (Signal)
- Broche 7 : Feux de recul (Signal)
- Broche 8 : Alimentation permanente (12V constant pour batterie auxiliaire, réfrigérateur, etc.)
- Broche 9 : Alimentation après contact (12V sous tension lorsque le contact est mis, pour certaines fonctions comme le chargement de batterie auxiliaire)
- Broche 10 : Connexion pour système de gestion de batterie ou signal de charge (souvent utilisé pour les systèmes de gestion de batterie des caravanes ou pour indiquer que la charge est active)
- Broche 11 : Connexion pour système de gestion de batterie ou signal de charge (parfois utilisé pour des fonctions supplémentaires ou comme masse alternative pour les fonctions sensibles)
- Broche 12 : Non défini ou utilisation spécifique (peut être utilisé pour des fonctions supplémentaires selon le fabricant, comme des feux antibrouillard sur la remorque ou des indicateurs spécifiques)
- Broche 13 : Masse pour l'alimentation permanente (Masse spécifique pour les broches 8, 9, 10, 11 et 12)
Il est crucial de consulter le schéma de câblage spécifique à votre véhicule et à votre remorque pour une installation correcte et éviter tout dysfonctionnement.
Défis et Considérations Spécifiques

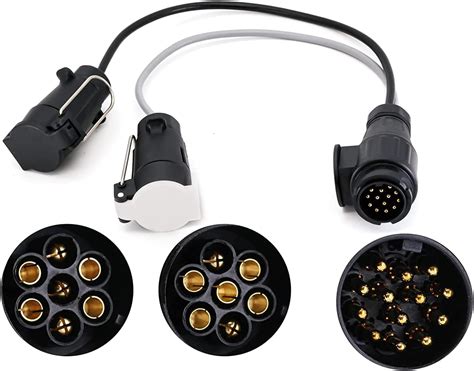

L'utilisation d'adaptateurs, bien que pratique dans certains cas, peut introduire des limitations. Attention : lors de l'utilisation d'un adaptateur de 13 à 7, de fonctions supplémentaires ne sont pas prises en charge. Cela signifie que les fonctionnalités avancées permises par les 13 broches seront désactivées si vous utilisez un adaptateur pour réduire le nombre de broches.
Un autre défi majeur concerne les véhicules modernes équipés de systèmes de bus CAN (Controller Area Network). Les véhicules modernes sont souvent équipés d'un système de CAN bus sensible aux valeurs de courant anormales. Ces systèmes surveillent en permanence l'état des circuits électriques. Une mauvaise connexion ou un problème d'alimentation sur la remorque peut être interprété par le CAN bus comme une anomalie, déclenchant des messages d'erreur sur le tableau de bord du véhicule, voire désactivant certaines fonctions de sécurité. Il est donc impératif de s'assurer que le câblage de la remorque est effectué correctement et que toutes les connexions sont fiables pour éviter toute interférence avec le système électronique du véhicule.
L'Impact des Véhicules Électriques (VE)
La transition vers les véhicules électriques (VE) entraîne des défis spécifiques avec la fiche 13 pôles qui sont cruciaux pour les constructeurs de remorques et les revendeurs. Les VE ont des caractéristiques électriques différentes des véhicules à combustion interne, notamment en ce qui concerne la gestion de l'énergie et la détection des charges.
Certains VE peuvent avoir des exigences plus strictes concernant la détection de la présence d'une remorque et la consommation de courant. Par exemple, un VE pourrait ne pas reconnaître une remorque si le circuit d'éclairage ne tire pas une quantité minimale de courant, même si tous les feux fonctionnent. Cela peut nécessiter l'utilisation de modules de commande spécifiques (souvent appelés "modules de remorquage" ou "boîtiers électroniques") qui simulent la charge électrique attendue par le VE et gèrent correctement les signaux pour le système de remorque.
De plus, la gestion de la batterie auxiliaire dans une caravane tractée par un VE peut être plus complexe. L'alternateur d'un véhicule à combustion interne fournit une alimentation directe pour charger la batterie auxiliaire via les broches 8, 9, 10 et 13. Les VE peuvent avoir des systèmes de charge plus intelligents, et il peut être nécessaire d'utiliser des chargeurs DC-DC spécifiques pour assurer une charge efficace et sûre de la batterie de la caravane sans affecter le système de batterie du VE.
Conseils pour le Fonctionnement en Hiver
Rouler avec une remorque en hiver présente des défis supplémentaires, notamment en ce qui concerne l'électricité. Le froid, l'humidité et le sel de déneigement peuvent affecter les connexions électriques. Il est conseillé de :
- Inspecter régulièrement les connecteurs : Vérifiez que les fiches et prises sont propres, exemptes de corrosion et que les joints d'étanchéité sont en bon état.
- Protéger les câbles : Assurez-vous que les câbles ne sont pas endommagés, coupés ou exposés aux éléments. Utilisez des gaines protectrices si nécessaire.
- Tester les feux fréquemment : Avant chaque départ et pendant les arrêts, vérifiez le bon fonctionnement de tous les feux de la remorque. Les basses températures peuvent affecter les ampoules.
- Utiliser des produits de contact : Des sprays de contact électrique peuvent aider à prévenir et à éliminer la corrosion sur les broches et les contacts.
Branchement prise 7 broches pour remorque et voiture + schéma de branchement
Conclusion Préliminaire
Le système de faisceau électrique à 13 broches est une avancée significative pour la connectivité des remorques et caravanes modernes. Sa complexité accrue, avec ses deux normes principales (Jaeger et Multicon-West) et les défis liés aux véhicules électriques et aux systèmes CAN bus, souligne l'importance d'une installation et d'un entretien rigoureux. Une compréhension approfondie du schéma de câblage et des spécificités de chaque système est essentielle pour garantir la sécurité, la fiabilité et la pleine fonctionnalité de votre équipement de remorquage.
