Le rôle de l'ingénieur calcul flexibilité tuyauterie est au cœur de la conception et de la maintenance des installations industrielles complexes. Dans un secteur où la sécurité, la fiabilité et l'efficacité sont primordiales, cette spécialisation garantit que les réseaux de tuyauterie peuvent supporter les contraintes opérationnelles sans défaillance. Les offres d'emploi dans ce domaine sont nombreuses, reflétant une demande constante pour des professionnels qualifiés, avec des salaires annuels allant de 30 000 € à plus de 70 000 €, selon l'expérience et le niveau de responsabilité.
Les Fondements du Métier : Calculs et Analyse de Flexibilité
Le consultant en ingénierie calcul flexibilité tuyauterie est principalement chargé de la production de calculs de tuyauterie et de l'analyse de la flexibilité des réseaux. Cela implique une compréhension approfondie des contraintes mécaniques, thermiques et physiques auxquelles sont soumis les systèmes de tuyauterie. L'objectif est d'assurer que ces systèmes peuvent fonctionner en toute sécurité sous diverses conditions, y compris les variations de température, les pressions, les vibrations et les mouvements structurels.
Les missions typiques incluent :
- Production de calculs de tuyauterie : Cela englobe le calcul statique de la tuyauterie, c'est-à-dire la vérification de sa résistance sous l'effet de la pression interne ou externe, du poids propre, et des charges externes.
- Analyse de la flexibilité des réseaux de tuyauterie : C'est le cœur du métier. Il s'agit d'étudier comment le réseau de tuyauterie réagit aux mouvements, qu'ils soient dus à la dilatation thermique, aux vibrations, aux charges dynamiques ou aux mouvements des équipements connectés. L'ingénieur doit s'assurer que les contraintes induites par ces mouvements restent dans les limites admissibles pour les tuyaux, les soudures, les brides, les supports et les équipements connectés.
- Calcul des efforts transmis : Une partie cruciale de l'analyse de flexibilité consiste à quantifier les efforts (forces et moments) que le réseau de tuyauterie exerce sur les équipements auxquels il est raccordé, tels que les pompes, les échangeurs de chaleur, les turbines, ou les cuves. Ces efforts doivent être maintenus en deçà des limites spécifiées par les fabricants des équipements pour éviter tout dommage.
- Dimensionnement des supports de tuyauterie : En fonction des résultats des calculs de flexibilité et des charges statiques, l'ingénieur dimensionne les supports de tuyauterie. Ces supports peuvent être fixes, mobiles, à ressorts, ou amortisseurs, et leur conception est essentielle pour supporter les charges tout en permettant les mouvements nécessaires.
- Rédaction des notes de calculs : La documentation des analyses et des résultats est primordiale. Les notes de calculs détaillent la méthodologie employée, les hypothèses retenues, les données d'entrée (matériaux, géométrie, conditions de service), les résultats obtenus, et les conclusions. Elles servent de référence pour la validation du design et pour d'éventuelles interventions futures.
- Instruction des modifications : L'ingénieur peut être amené à instruire et valider des modifications sur les réseaux de tuyauterie existants, en collaboration avec les différents corps de métier (mécanique, électricité, instrumentation, génie civil).
Savoir-Faire et Compétences Clés
Pour exceller dans ce domaine, l'ingénieur calcul flexibilité tuyauterie doit posséder une combinaison de compétences techniques solides et d'aptitudes personnelles. Une formation d'ingénieur en mécanique ou équivalent (BAC+5 universitaire) est généralement requise, avec une expérience professionnelle significative dans l'ingénierie industrielle, idéalement dans des secteurs comme la chimie, la pétrochimie, le raffinage ou la pharmacie.
Les compétences techniques indispensables incluent :

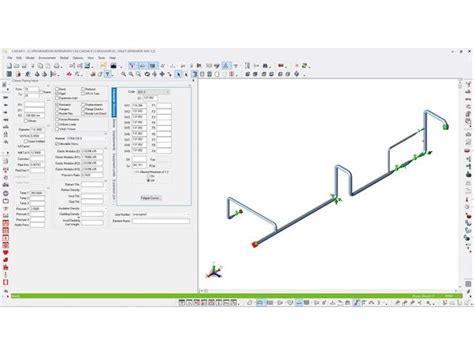

- Maîtrise des outils de calcul de flexibilité : Des logiciels spécialisés comme CAESAR II, Pipestress, ou AutoPIPE sont des outils standards de l'industrie. La capacité à utiliser ces outils pour modéliser des réseaux complexes et interpréter leurs résultats est fondamentale.
- Connaissance des normes et codes : Une familiarité avec les codes de construction et de conception de tuyauterie, tels que l'ASME B31 (B31.1, B31.3), le CODAP, ou l'EN 13480, est essentielle pour s'assurer que les calculs et les conceptions respectent les exigences réglementaires et de sécurité.
- Compréhension des matériaux et de leurs propriétés : Connaître le comportement des différents matériaux de tuyauterie sous contrainte, notamment leur dilatation thermique, leur résistance mécanique et leur comportement à haute ou basse température, est crucial.

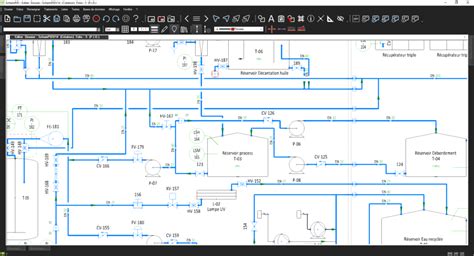

- Lecture et interprétation de plans : La capacité à lire et comprendre des plans 2D et 3D, des schémas de procédés (P&ID), et des plans d'implantation est nécessaire pour appréhender la géométrie et le contexte des réseaux de tuyauterie.
- Calculs de débits et optimisation : Bien que la flexibilité soit le cœur du métier, une compréhension des principes de mécanique des fluides et des calculs de débits peut être nécessaire pour optimiser la conception globale des réseaux.
Au-delà des compétences techniques, des aptitudes telles que la rigueur, la structure, l'esprit d'analyse scientifique, la capacité à travailler dans des environnements complexes et techniques, et la créativité pour trouver des solutions aux problématiques données sont également valorisées. La gestion de multiples données et la collaboration avec des équipes pluridisciplinaires sont également des aspects importants du quotidien.
L'Importance de la Flexibilité dans les Installations Industrielles
La "flexibilité" dans le contexte de la tuyauterie ne se limite pas à la capacité d'un tuyau à se déformer. Il s'agit de la capacité d'un système de tuyauterie à accommoder les mouvements et les contraintes sans subir de dommages ni transmettre des charges excessives aux équipements connectés. Sans une analyse adéquate de la flexibilité, les réseaux de tuyauterie sont exposés à des risques majeurs :
- Rupture de tuyauterie : Des contraintes excessives peuvent mener à la fatigue du matériau et, à terme, à des fissures ou des ruptures, entraînant des fuites de fluides potentiellement dangereux.
- Dommages aux équipements : Les forces transmises par une tuyauterie mal conçue peuvent endommager les brides, les vannes, les pompes, les compresseurs ou d'autres équipements coûteux, entraînant des arrêts de production imprévus.
- Défaillance des supports : Des supports mal dimensionnés ou mal conçus peuvent céder sous les charges, provoquant des déformations importantes du réseau de tuyauterie.
- Problèmes d'étanchéité : Des mouvements excessifs peuvent compromettre l'étanchéité des joints et des connexions, entraînant des fuites.
- Risques pour la sécurité : La rupture de tuyauterie ou les fuites de produits dangereux représentent un risque significatif pour la sécurité du personnel et de l'environnement.

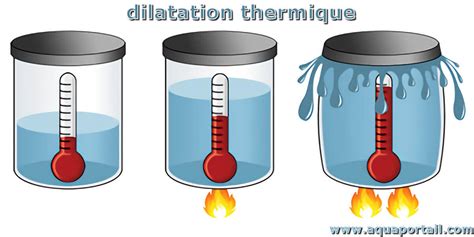

Comprendre le phénomène de la dilatation des corps
Diversité des Secteurs et des Projets
Le rôle de l'ingénieur calcul flexibilité tuyauterie est pertinent dans une large gamme de secteurs industriels. Que ce soit dans le raffinage et le recyclage carbone, la pétrochimie, la chimie, la pharmacie, le nucléaire, le gaz, l'offshore, l'aéronautique, le ferroviaire, la construction navale et spatiale, la sidérurgie, les mines, la microélectronique ou la défense, les systèmes de tuyauterie sont omniprésents. Chaque secteur présente ses propres défis, avec des fluides transportés aux propriétés variées (corrosifs, inflammables, toxiques, cryogéniques, à haute température, etc.) et des conditions de service extrêmes.
Les projets peuvent varier en taille et en complexité, allant de la conception de nouvelles installations à la modification ou à la mise à niveau d'unités existantes. La capacité à s'adapter à différents contextes et à collaborer avec diverses équipes est donc un atout majeur. Par exemple, dans le secteur pharmaceutique, la propreté des tuyauteries et la prévention de la contamination sont des aspects critiques, tandis que dans le secteur pétrochimique, la gestion des hautes températures et des pressions est primordiale.
Évolution du Métier et Perspectives
Le métier d'ingénieur calcul flexibilité tuyauterie continue d'évoluer avec les avancées technologiques. L'automatisation des calculs, l'amélioration des logiciels de simulation, et l'intégration de la modélisation 3D (BIM - Building Information Modeling) transforment la manière dont ces calculs sont réalisés et gérés. L'utilisation de feuilles de calcul pour des analyses complexes tend à être remplacée par des outils plus sophistiqués, permettant une modélisation plus précise et une meilleure gestion des données.
Les entreprises d'ingénierie, comme ARTELIA, mettent l'accent sur la formation continue et le développement professionnel de leurs collaborateurs. Les ingénieurs calcul flexibilité tuyauterie ont ainsi l'opportunité de monter en compétences, d'évoluer vers des postes de responsabilité (comme Responsable Bureau d'Études / Ingénieur Calculs), et de participer à des projets d'envergure internationale. La demande pour ces experts reste forte, assurant des perspectives de carrière stables et enrichissantes dans un domaine essentiel à l'industrie moderne.
L'intégration de nouvelles technologies, comme l'intelligence artificielle pour l'optimisation des designs ou la maintenance prédictive basée sur l'analyse des données de flexibilité, ouvre également de nouvelles voies pour l'avenir de cette profession. La capacité à anticiper les défaillances potentielles et à proposer des solutions innovantes pour améliorer la fiabilité et la durée de vie des installations industrielles sera de plus en plus précieuse. Les ingénieurs qui maîtrisent non seulement les outils de calcul, mais aussi les principes fondamentaux de la mécanique et les implications des contraintes sur les systèmes, seront les mieux placés pour relever ces défis.
